ترمیم هندسه

View Categories

ترمیم هندسه

< 1 min read

ترمیم هندسه
اکنون که اندازه چهره هایی که باید برداشته شوند را می دانید، می توانید هندسه را تعمیر کنید.
1
در نوار ابزار Geometry روی Defeaturing and Repair کلیک کنید  و Repair را انتخاب کنید  .
2
در پنجره Graphics، لبه چرخ را انتخاب کنید تا آن را به لیست اشیاء ورودی اضافه کنید.
3
در قسمت متن تحمل تعمیر مطلق، 3.2e-4 را وارد کنید .
با نزدیک نگه داشتن تلرانس تعمیر به اندازه ویژگی هایی که باید حذف شوند، می توانید از حذف هر چیز دیگری و شکستن هندسه جلوگیری کنید.
4
برای انجام عملیات روی Build All Objects کلیک کنید .
5

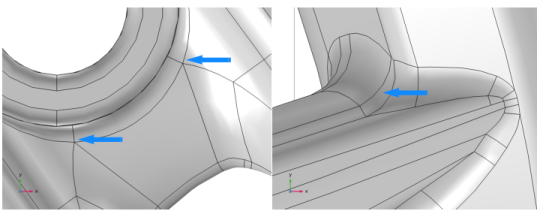

هندسه را بررسی کنید. حرکت دهید و بزرگنمایی کنید تا به مناطقی که حاوی برش ها و صورت های کوچک هستند، که اکنون دیگر در هندسه وجود ندارند، نگاهی بیندازید.
چهره های کوچک و برش ها دیگر در هندسه وجود ندارند. با توجه به بخش اطلاعات در پنجره تنظیمات برای تعمیر، 60 لبه کوتاه و 20 صفحه برش حذف شدند.
