تأیید را مسدود کنید
معرفی
این مثال نشان می دهد که چگونه می توان آزمایش فشرده سازی را روی نمونه خاک پیش تنیده تنظیم کرد. با توجه به یک حالت تنش ساده، می توان تنش تسلیم عمودی را به صورت تحلیلی تعیین کرد. نمونه خاک با پلاستیسیته خاک و معیار Mohr-Coulomb مدل‌سازی می‌شود.
تعریف مدل
در این مثال از هر طرف یک بلوک خاک به طول 1 متر در نظر می گیریم. خاک از طرفین توسط بارهای مرزی در جهت x و y و از بالا توسط یک جابجایی تعیین شده تحت فشار قرار می گیرد.
شکل 1: ابعاد، شرایط مرزی و بارهای آزمایش.
خواص الاستیک
خواص خاک از خاک رس استاندارد گرفته شده است.
• | مدول یانگ، E = 207 مگاپاسکال، و نسبت پواسون ν = 0.3 . |
پلاستیک خاک
• | پیوستگی c = 70 کیلو پاسکال و زاویه اصطکاک داخلی .  |
• | از معیار Mohr-Coulomb، با قانون جریان غیر مرتبط، و Drucker-Prager مطابق با نصف النهار فشاری به عنوان پتانسیل پلاستیک استفاده کنید. |
محدودیت ها و بارها
• | این آزمایش بر اساس فشرده سازی تک محوری است. جابجایی نرمال را در مرزهای پایین، چپ و راست با یک شرط مرزی غلتکی ثابت کنید (این مرزها در x = 0 ، y = 0 ، و z = 0 هستند ). |
• | تنش درجا از طریق گره استرس خارجی تجویز می‌شود، به ترتیب در جهت‌های x ، y و z برابر با 300 کیلو پاسکال، 200 کیلو پاسکال و 100 کیلو پاسکال است . اجزای تنش درجا در شکل 2 نشان داده شده است . |
• | نمونه خاک از طریق یک جابجایی تعیین شده تحت بارگذاری در مرز بالایی قرار می گیرد. با استفاده از یک جارو پارامتریک، جابجایی به تدریج تا 8 میلی متر افزایش می یابد.  |
شکل 2: تنش درجا بر روی سطح بلوک اعمال می شود.
نتایج و بحث
مکعب خاک یک حالت تنش همگن را تجربه می کند، همانطور که با توزیع تنش فون میزس در شکل 3 نشان داده شده است .
شکل 3: تنش و تغییر شکل معادل در نمونه خاک پس از اعمال جابجایی 8 میلی متری از بالا.
همانطور که در شکل 4 نشان داده شده است، تنش با فشرده سازی بلوک افزایش می یابد .
شکل 4: تنش معادل با جابجایی فشاری 0 میلی متر، 2 میلی متر، 6 میلی متر و 8 میلی متر
از دایره Mohr، معیار Mohr-Coulomb را می توان بر اساس بزرگترین و کوچکترین استرس اصلی نوشت:
از آنجایی که تنش در جهت y بزرگترین تنش اصلی و تنش در جهت z کوچکترین تنش اصلی در شروع تسلیم است، می توان مقدار تحلیلی آن را بدست آورد. دستکاری فرمول فوق را می دهد
(1)
تاریخچه تنش ها همراه با مقدار تحلیلی تنش در جهت z در شروع تسلیم در شکل 5 نشان داده شده است . تسلیم پلاستیک پس از انحراف حدود 3.5 میلی متر حاصل می شود.

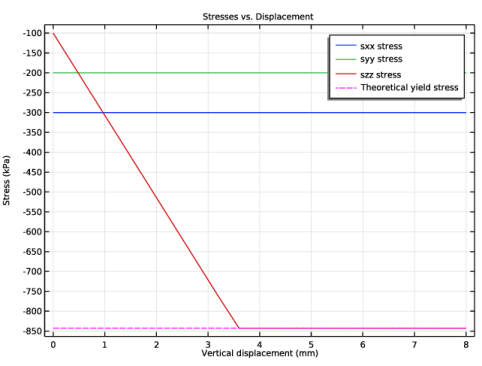

شکل 5: این نمودار نشان می دهد که چگونه نمونه خاک تا زمانی که به سطح تسلیم در نصف النهار فشاری برسد، رفتار کشسانی دارد.
مسیر کتابخانه برنامه: Geomechanics_Module/Verification_Examples/block_verification
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
توزیع | 0[mm] | 0 متر | پارامتر جابجایی |
X_استرس | -3e5 [Pa] | -3E5 Pa | استرس درجا، مولفه xx |
Y_استرس | -2e5 [Pa] | -2E5 Pa | استرس درجا، مؤلفه yy |
Z_استرس | -1e5 [Pa] | -1E5 دیوار | استرس درجا، جزء zz |
تنش‌های درجا با علامت منفی تنظیم می‌شوند تا با کنوانسیون مکانیک سازه مطابقت داشته باشد که تنش‌های منفی در فشار و مثبت در کشش را فرض می‌کند.
هندسه 1
بلوک 1 (blk1)
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Geometry 1 را گسترش دهید . |
2 | روی Geometry 1 کلیک راست کرده و Block را انتخاب کنید . |
3 | در پنجره تنظیمات برای Block ، روی  Build All Objects کلیک کنید . |
هندسه از یک بلوک واحد ساده تشکیل شده است.
تعاریف
ادغام 1 (در اول)
1 | در نوار ابزار تعاریف ، روی  Nonlocal Couplings کلیک کرده و Integration را انتخاب کنید . |
2 | در پنجره تنظیمات برای ادغام ، بخش انتخاب منبع را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 4 را انتخاب کنید. |
متغیرهای 1
1 | در پنجره Model Builder ، روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
زور | intop1(solid.sz)/intop1(1)-Z_stress | N/m² | نیروی محوری |
szz_th | (2*solid.cohesion*cos(solid.internalphi)-Y_stress*(1+sin(solid.internalphi)))/(sin(solid.internalphi)-1) | تنش تسلیم نظری |
مکانیک جامدات (جامدات)
مواد الاستیک خطی 1
در پنجره Model Builder ، در قسمت Component 1 (comp1)> Solid Mechanics (solid) روی Linear Elastic Material 1 کلیک کنید .
پلاستیک خاک 1
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Plasticity خاک را انتخاب کنید . |
2 | در پنجره Settings for Soil Plasticity ، بخش Soil Plasticity را پیدا کنید . |
3 | از لیست مدل Material ، Mohr-Coulomb را انتخاب کنید . |
معیار Mohr-Coulomb برای تعریف سطح عملکرد استفاده می شود. از پتانسیل پلاستیک غیر مرتبط Drucker-Prager مطابق با مدل Mohr-Coulomb در نصف النهار فشاری استفاده کنید.
مواد الاستیک خطی 1
در پنجره Model Builder ، روی Linear Elastic Material 1 کلیک کنید .
استرس خارجی 1
1 | در نوار ابزار فیزیک ، روی  ویژگی ها کلیک کنید و استرس خارجی را انتخاب کنید . |
برای اعمال تنش های درجا، گزینه In situ را انتخاب کنید .
2 | در پنجره تنظیمات برای استرس خارجی ، بخش استرس خارجی را پیدا کنید . |
3 | از لیست ورودی استرس ، استرس درجا را انتخاب کنید . |
4 | از لیست، Symmetric را انتخاب کنید . |
5 | در جدول σ ins تنظیمات زیر را وارد کنید: |
X_استرس | 0 | 0 |
0 | Y_استرس | 0 |
0 | 0 | Z_استرس |
غلتک 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Roller را انتخاب کنید . |
2 | فقط مرزهای 1-3 را انتخاب کنید. |
جابجایی تجویز شده 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Prescribed Displacement را انتخاب کنید . |
2 | فقط مرز 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای جابجایی تجویز شده ، بخش جابجایی تجویز شده را پیدا کنید . |
4 | تیک Prescribed in z direction را انتخاب کنید . |
5 | در قسمت متنی u 0 z ، -Disp را تایپ کنید . |
مواد
مواد 1 (mat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مدول یانگ | E | 207e6 | پا | مدول یانگ و نسبت پواسون |
نسبت پواسون | نه | 0.3 | 1 | مدول یانگ و نسبت پواسون |
تراکم | rho | 2000 | کیلوگرم بر متر مکعب | پایه ای |
انسجام | انسجام | 70e3 | پا | موهر کولن |
زاویه اصطکاک داخلی | داخلی | 30 [درجه] | راد | موهر کولن |
مش 1
نقشه برداری 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | فقط مرز 4 را انتخاب کنید. |
جارو 1
در نوار ابزار Mesh ، روی Swept کلیک کنید .
Swept کلیک کنید .اندازه
1 | در پنجره Model Builder ، روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | از لیست از پیش تعریف شده ، Extra coarse را انتخاب کنید . |
4 |  روی ساخت همه کلیک کنید . |
مطالعه 1
مرحله 1: ثابت
یک جاروی ادامه کمکی برای پارامتر Disp تنظیم کنید .
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، برای گسترش بخش Study Extensions کلیک کنید . |
3 | کادر بررسی جارو کمکی را انتخاب کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
Disp (پارامتر جابجایی) | 8* محدوده (0,0.05,1) | میلی متر |
6 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
جلد 1
1 | در پنجره Model Builder ، گره Stress (solid) را گسترش دهید ، سپس روی Volume 1 کلیک کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، kPa را انتخاب کنید . |
4 | در نوار ابزار استرس (جامد) ، روی  Plot کلیک کنید . |
استرس (جامد)
نمودار پیش فرض تنش یکنواخت را نشان می دهد ( شکل 3 ). آن را تغییر دهید تا تنش فون میزس را در مراحل مختلف فشرده سازی تک محوری نشان دهد ( شکل 4 ).
1 | در پنجره Model Builder ، روی Stress (solid) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، سفارشی را انتخاب کنید . |
4 | زیربخش راه حل را پیدا کنید . چک باکس Solution را پاک کنید . |
5 | قسمت Color Legend را پیدا کنید . از لیست موقعیت ، پایین را انتخاب کنید . |
6 | برای گسترش بخش Plot Array کلیک کنید . برای ترسیم تنش فون میزس در مراحل مختلف فشرده سازی تک محوری، آرایه را فعال کنید. |
7 | تیک گزینه Enable را انتخاب کنید . |
8 | در قسمت متن padding نسبی ، 1 را تایپ کنید . |
جلد 1
1 | در پنجره Model Builder ، روی جلد 1 کلیک کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
4 | از لیست مقدار پارامتر (Disp (mm)) ، 0 را انتخاب کنید . |
5 | برای گسترش بخش Plot Array کلیک کنید . چک باکس Manual indexing را انتخاب کنید . |
تغییر شکل
1 | در پنجره Model Builder ، گره Volume 1 را گسترش دهید . |
2 | روی Results>Stress (solid)>Volume 1>Deformation کلیک راست کرده و Delete را انتخاب کنید . |
جلد 1
گره Volume را سه بار کپی کنید تا تنش فون میزس در مراحل مختلف فشرده سازی تک محوری ترسیم شود.
جلد 2
1 | در پنجره Model Builder ، در Results>Stress (solid) روی Volume 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (Disp (mm)) ، 2 را انتخاب کنید . |
4 | برای گسترش بخش Inherit Style کلیک کنید . برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | بخش Inherit Style را پیدا کنید . از لیست Plot ، جلد 1 را انتخاب کنید . |
6 | قسمت Plot Array را پیدا کنید . در قسمت متن Index ، 1 را تایپ کنید . |
جلد 3
1 | روی جلد 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (Disp (mm)) ، 6 را انتخاب کنید . |
4 | قسمت Plot Array را پیدا کنید . در قسمت متن Index ، 2 را تایپ کنید . |
جلد 4
1 | روی جلد 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش داده را پیدا کنید . |
3 | از لیست مقدار پارامتر (Disp (mm)) ، 8 را انتخاب کنید . |
4 | قسمت Plot Array را پیدا کنید . در قسمت متن Index ، 3 را تایپ کنید . |
5 | در نوار ابزار استرس (جامد) ، روی  Plot کلیک کنید . |
سطح پیکان 1
1 | در پنجره Model Builder ، روی Stress (جامد) کلیک راست کرده و Arrow Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
4 | از لیست مقدار پارامتر (Disp (mm)) ، 0 را انتخاب کنید . |
5 | قسمت Expression را پیدا کنید . در قسمت متن X-component عدد 0 را تایپ کنید . |
6 | در قسمت متن Y-component عدد 0 را تایپ کنید . |
7 | در قسمت متنی Z-component ، Forcez را تایپ کنید . |
8 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
9 | قسمت تعیین موقعیت پیکان را پیدا کنید . در قسمت متنی Number of arrows ، عدد 40 را تایپ کنید . |
10 | قسمت Coloring and Style را پیدا کنید . از لیست پایه پیکان ، Head را انتخاب کنید . |
11 | از لیست رنگ ، سفارشی را انتخاب کنید . |
12 | در ویندوز، روی نوار رنگی زیر کلیک کنید، یا – اگر از دسکتاپ چند پلتفرمی استفاده می کنید – روی دکمه Color کلیک کنید. |
13 | روی تعریف رنگ های سفارشی کلیک کنید . |
14 | مقادیر RGB را به ترتیب 128، 64 و 0 قرار دهید. |
15 | روی افزودن به رنگ های سفارشی کلیک کنید . |
16 | روی نمایش تنها پالت رنگ یا تأیید در دسکتاپ چند پلتفرمی کلیک کنید . |
17 | برای گسترش بخش Plot Array کلیک کنید . چک باکس Manual indexing را انتخاب کنید . |
انتخاب 1
1 | روی Arrow Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط مرز 4 را انتخاب کنید. |
گره Arrow Surface را سه بار کپی کنید تا نیروی محوری در مراحل مختلف فشرده سازی تک محوری رسم شود.
سطح پیکان 2
1 | در پنجره Model Builder ، در Results>Stress (solid) روی Arrow Surface 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از لیست مقدار پارامتر (Disp (mm)) ، 2 را انتخاب کنید . |
4 | قسمت Plot Array را پیدا کنید . در قسمت متن Index ، 1 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . |
6 | چک باکس Scale factor را انتخاب کنید . در قسمت متن مرتبط، 4E-7 را تایپ کنید . |
7 | برای گسترش بخش Inherit Style کلیک کنید . از لیست Plot ، Arrow Surface 1 را انتخاب کنید . |
8 | کادر بررسی ضریب مقیاس پیکان را پاک کنید . |
سطح پیکان 3
1 | روی Arrow Surface 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از لیست مقدار پارامتر (Disp (mm)) ، 6 را انتخاب کنید . |
4 | قسمت Plot Array را پیدا کنید . در قسمت متن Index ، 2 را تایپ کنید . |
5 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Arrow Surface 2 را انتخاب کنید . |
سطح پیکان 4
1 | روی Arrow Surface 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Data را پیدا کنید . |
3 | از لیست مقدار پارامتر (Disp (mm)) ، 8 را انتخاب کنید . |
4 | قسمت Plot Array را پیدا کنید . در قسمت متن Index ، 3 را تایپ کنید . |
5 | در نوار ابزار استرس (جامد) ، روی  Plot کلیک کنید . |
استرس (جامد)
در پنجره Model Builder ، روی Stress (solid) کلیک کنید .
حاشیه نویسی جدول 1
1 | در نوار ابزار استرس (جامد) ، روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | Z-COORDINATE | حاشیه نویسی |
0.5 | -0.1 | 0 | $\delta$=0[mm] |
2.5 | -0.1 | 0 | $\delta$=2[mm] |
4.5 | -0.1 | 0 | $\delta$=6[mm] |
6.5 | -0.1 | 0 | $\delta$=8[mm] |
5 | کادر علامت گذاری LaTeX را انتخاب کنید . |
6 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
استرس (جامد)
1 |  روی دکمه Show Grid در نوار ابزار Graphics کلیک کنید . |
2 | در پنجره Model Builder ، روی Stress (solid) کلیک کنید . |
3 | در پنجره Settings for 3D Plot Group ، قسمت Plot Settings را پیدا کنید . |
4 | از لیست View ، نمای جدید را انتخاب کنید . |
5 | در نوار ابزار استرس (جامد) ، روی  Plot کلیک کنید . |
یک نمودار 1 بعدی اضافه کنید تا تکامل اجزای تنش تانسور را در مقابل جابجایی در سطح بالایی نشان دهید.
تنش ها در مقابل جابجایی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، تنش ها در مقابل جابجایی را در قسمت نوشتار برچسب تایپ کنید . |
3 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . |
5 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، جابجایی عمودی (mm) را تایپ کنید . |
6 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، Stress (kPa) را تایپ کنید . |
نمودار نقطه 1
1 | روی Stresses vs. Displacement کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | فقط نقطه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Stress>Stress Tensor ( قاب فضایی ) – N/m²>solid.sxx – Stress Tensor، xx-component را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . از لیست واحد ، kPa را انتخاب کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت Expression text، Disp را تایپ کنید . |
7 | از لیست واحد ، mm را انتخاب کنید . |
8 | برای گسترش بخش Coloring and Style کلیک کنید . برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
9 | از فهرست Legends ، Manual را انتخاب کنید . |
10 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
استرس sxx |
11 | در نوار ابزار تنش ها در مقابل جابجایی ، روی  Plot کلیک کنید . |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Stress>Stress Tensor ( قاب فضایی) – N/m²>solid.syy – تانسور تنش ، y-component را انتخاب کنید . |
3 | در نوار ابزار تنش ها در مقابل جابجایی ، روی  Plot کلیک کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
علت استرس است |
نمودار نقطه 3
1 | در پنجره Model Builder ، در بخش Results>Stresses vs. Displacement ، روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Stress>Stress Tensor (قاب فضایی ) – N/m²>solid.szz – تانسور تنش ، zz-component را انتخاب کنید . |
3 | در نوار ابزار تنش ها در مقابل جابجایی ، روی  Plot کلیک کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
استرس szz |
نمودار نقطه 4
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، szz_th را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
5 | از لیست Color ، Magenta را انتخاب کنید . |
6 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تنش تسلیم نظری |
تنش ها در مقابل جابجایی
1 | در پنجره Model Builder ، روی Stresses vs. Displacement کلیک کنید . |
2 | در نوار ابزار تنش ها در مقابل جابجایی ، روی  Plot کلیک کنید . |
در نهایت، برای بازتولید شکل 2، تنش درجا را بر روی مرزها رسم کنید .
استرس درجا
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، In Situ Stress را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، استرس درجا (kPa) را تایپ کنید . |
5 | قسمت متنی شاخص پارامتر را پاک کنید . |
جلد 1
1 | در نوار ابزار In Situ Stress ، روی  Volume کلیک کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
5 | از لیست رنگ ، خاکستری را انتخاب کنید . |
شفافیت 1
1 | در نوار ابزار استرس درجا ، روی  شفافیت کلیک کنید . |
2 | در پنجره تنظیمات برای شفافیت ، بخش شفافیت را پیدا کنید . |
3 | مقدار Transparency را روی 0.7 قرار دهید . |
استرس درجا
در پنجره Model Builder ، در قسمت Results روی In Situ Stress کلیک کنید .
سطح پیکان 1
1 | در نوار ابزار In Situ Stress ، روی  Arrow Surface کلیک کنید . |
2 | در پنجره تنظیمات برای Arrow Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن X-component ، solid.SinsXX*solid.nX+solid.SinsXY*solid.nY+solid.SinsXZ*solid.nZ را تایپ کنید . |
4 | در قسمت متن Y-component ، solid.SinsXY*solid.nX+solid.SinsYY*solid.nY+solid.SinsYZ*solid.nZ را تایپ کنید . |
5 | در قسمت متنی Z-component ، solid.SinsXZ*solid.nX+solid.SinsXZ*solid.nY+solid.SinsZZ*solid.nZ را تایپ کنید . |
6 | قسمت Coloring and Style را پیدا کنید . از لیست پایه پیکان ، Head را انتخاب کنید . |
بیان رنگ 1
1 | در نوار ابزار In Situ Stress ، روی  Color Expression کلیک کنید . |
2 | در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید . |
3 | از فهرست داده رنگ ، طول پیکان را انتخاب کنید . |
4 | از لیست واحد ، kPa را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Gradient را انتخاب کنید . |
6 | از لیست رنگ بالا ، قرمز را انتخاب کنید . |
7 | در نوار ابزار In Situ Stress ، روی  Plot کلیک کنید . |
