بهینه سازی اسپایدر بلندگو
معرفی
سیستم تعلیق یک بلندگو به گونه ای طراحی شده است که مخروط و درپوش گرد و غبار را در جای خود نگه دارد و از هرگونه حرکت تکان دهنده سیم پیچ صدا جلوگیری کند. در فرکانس های پایین، جایی که جابجایی مخروط و درپوش گرد و غبار قابل توجه است، سفتی تعلیق در طول حرکت سیم پیچ صدا تغییر می کند. این پارامتر به عنوان C MS ( x ) شناخته می شود. این تنوع یا غیرخطی بودن می تواند نقش مهمی در اعوجاج ایجاد شده توسط بلندگو داشته باشد.
این مدل بهینه سازی شکل طراحی عنکبوت را انجام می دهد، یک عنصر مکانیکی غشایی نازک، که بخشی از سیستم تعلیق بلندگو است. با تغییر شکل عنکبوت، می توان یک سیستم تعلیق ایجاد کرد که به صورت خطی (دارای سفتی تقریبا ثابت C MS ) در سراسر دامنه حرکت سیم پیچ صدا رفتار می کند.
این مدل محدودیت هایی را در متغیرهای شکل ایجاد می کند تا مطمئن شود که ضخامت عنکبوت ثابت می ماند. طراحی نهایی دارای سیستم تعلیق بلندگو است که به صورت غیرخطی از طریق کویل صدا عمل می کند. این یک پیشرفت نسبت به طراحی سنتی است، زیرا غیرخطی بودن در رفتار مکانیکی سیستم تعلیق باعث ایجاد اعوجاج در هنگام بازتولید سیگنال‌های با دامنه زیاد می‌شود.
پارامترهای هندسه و شبیه سازی مشابه مواردی است که در آموزش درایور بلندگو – تحلیل دامنه فرکانس استفاده شده است . با مطالعه مستندات آن مدل می توان بینش بیشتری در مورد تحلیل ارتعاشی آن هندسه به دست آورد.
این مدل آموزشی نشان می دهد:
• | نحوه به دست آوردن منحنی انطباق یک بلندگو |
• | چگونه می توان از غیرخطی هندسی در یک مسئله بهینه سازی استفاده کرد |
• | چگونه می توان شکل یک مرز را به مرز دیگری منتقل کرد تا محدودیت های تولید را منعکس کند، در این مورد ضخامت ثابت |
• | چگونه می توان از یک جزء و فیزیک برای ثبت دو طرح مختلف استفاده کرد |
تعریف مدل
تعلیق یک بلندگو به گونه ای طراحی شده است که مخروط بلندگو را در جای خود نگه دارد و از هرگونه حرکت تکان دهنده سیم پیچ صدا جلوگیری کند. شکل 1 اجزای اصلی یک بلندگو را نشان می دهد که سیستم تعلیق آن از فراگیر و اسپایدر تشکیل شده است.

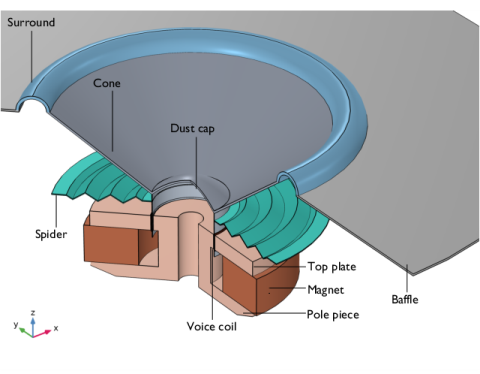

شکل 1: هندسه درایور بلندگو مدل شده.
هنگامی که بلندگوها در فرکانس های بالا هیجان زده می شوند، جابجایی سیم پیچ صدا نسبتاً کم است. این بدان معنی است که در فرکانس های بالا، انطباق سیستم تعلیق در طول مسیر سیم پیچ تقریبا ثابت است. در فرکانس‌های پایین، جابه‌جایی سیم‌پیچ صدا قابل توجه می‌شود و تغییر انطباق، C MS ( x )، مرتبط‌تر می‌شود. این تغییر انطباق در طول مسیر سیم پیچ یک اثر نامطلوب است زیرا باعث ایجاد اعوجاج در بلندگو می شود. این اثر در شکل 2 بیشتر توضیح داده شده است .

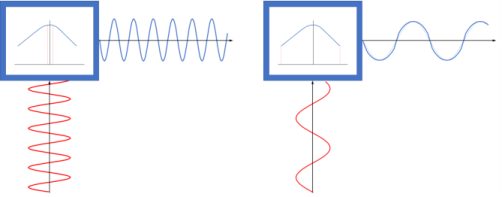

شکل 2: جابجایی سیم پیچ صدا (منحنی های آبی در امتداد محور افقی) هنگامی که یک جریان فرکانس بالا (چپ) و فرکانس پایین (راست) از سیم پیچ صدا عبور می کند (منحنی های قرمز در امتداد محور عمودی). در فرکانس‌های بالا، جابجایی سیم‌پیچ صوتی کم است، به این معنی که انطباق تقریباً در طول حرکت ثابت می‌ماند و اعوجاج ناچیزی ایجاد می‌کند. در فرکانس های پایین، جابجایی زیاد سیم پیچ به این معنی است که انطباق در طول مسیر تغییر می کند و باعث ایجاد اعوجاج در جابجایی و صدای تولید شده می شود.
اگرچه طرح‌های جدیدی وجود دارد، اما بیشتر بلندگوها از عنکبوت‌هایی استفاده می‌کنند که از یک غشای پارچه‌ای تشکیل شده است که در یک الگوی زیگزاگ متحدالمرکز در اطراف اولی شکل گرفته است. این الگو در پارچه گنجانده شده است تا انطباق عنکبوت را افزایش دهد و ضربه بزرگ سیم پیچ صدا را ممکن کند، که برای تولید صدا در فرکانس های پایین مورد نیاز است. شکل 1 طرح سنتی عنکبوت را نشان می دهد.
اولین مطالعه در این مدل یک طرح سنتی را تجزیه و تحلیل می‌کند تا به عنوان مرجع در آن گنجانده شود. در مطالعه دوم، با شروع از یک طراحی مسطح، یک مسئله بهینه سازی شکل برای به دست آوردن یک سیستم تعلیق که به صورت خطی از طریق ضربه سیم پیچ صدا رفتار می کند، تعریف می شود. یعنی در حالت ایده آل دارای انطباق ثابت C MS است .
نتایج و بحث
توزیع تنش فون میزس یک عنکبوت سنتی در شکل 3 نشان داده شده است . توجه داشته باشید که هم اطراف و هم اسپایدر تغییر شکل را نشان می دهند، زیرا هر دو عنصر به انطباق کامل سیستم تعلیق کمک می کنند.
شکل 3: استرس فون میزس عنکبوت سنتی.
مطالعه بهینه سازی شکل با طراحی مسطح عنکبوت شروع می شود و هدف را با تغییر شکل مرز پایین بهبود می بخشد. هدف به حداقل رساندن تفاوت بین انطباق سیستم تعلیق از یک سیستم تعلیق خطی ایده آل است. تغییر مرز پایین با استفاده از عملگر General Extrusion به مرز بالا منتقل می شود . تغییر شکل مرز بالایی باعث جابجایی و تغییر در جهت عادی سطح پایین می شود تا تضمین کند که ضخامت عنکبوت ثابت می ماند.
شکل 4 جابجایی مرزی نرمال نسبی و تنش فون میزس طرح بهینه شده را نشان می دهد.
شکل 5 منحنی نیرو در مقابل جابجایی و انطباق طراحی سنتی، طراحی ایده آل و طراحی بهینه را نشان می دهد.
شکل 4: جابجایی نرمال نسبی طرح بهینه شده.

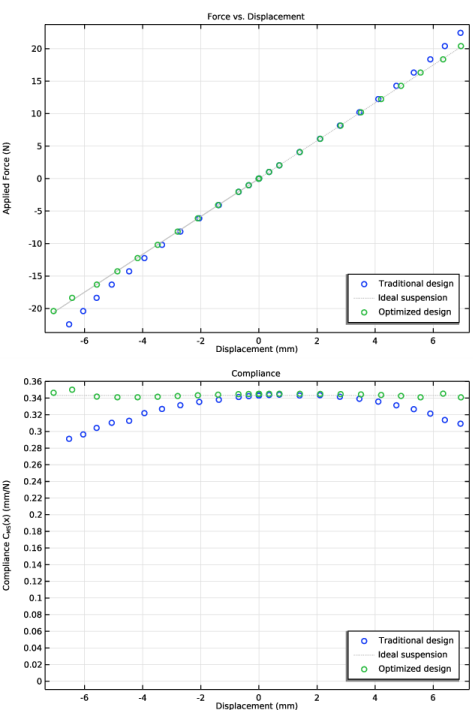

شکل 5: منحنی نیرو در مقابل جابجایی و انطباق طرح سنتی (نقاط آبی)، تعلیق ایده آل (خط خاکستری) و طراحی بهینه شده (نقاط سبز). توجه داشته باشید که چگونه رفتار طراحی سنتی با افزایش جابجایی از رفتار ایده آل منحرف می شود.

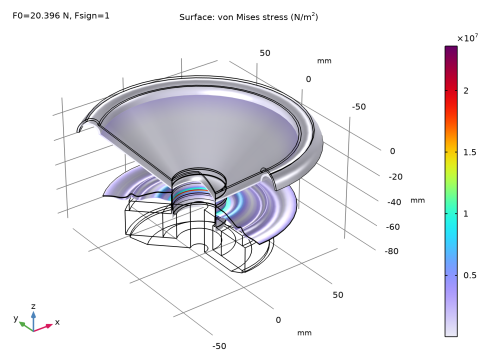

شکل 6: هندسه گردان طرح بهینه شده.
توزیع تنش فون میزس طرح بهینه شده گردان در شکل 6 نشان داده شده است .
این مدل یک رویکرد کارآمد برای بهینه‌سازی مسائل ساختاری غیرخطی را نشان می‌دهد که در آن عملکرد از طریق نقاط مختلف بارگذاری نیز برای اندازه‌گیری عملکرد کلی مرتبط است. همچنین نشان می‌دهد که چگونه می‌توان از بهینه‌سازی برای به دست آوردن طرح‌های جدید با استفاده از مواد سنتی و تکنیک‌های ساخت استفاده کرد و عملکرد را به طور قابل‌توجهی بهبود بخشید.
نکاتی درباره پیاده سازی COMSOL
استفاده از یک جزء و فیزیک برای نشان دادن دو طرح
این مدل از شرایط مرزی مختلف برای نشان دادن دو طرح با استفاده از یک هندسه و فیزیک یکسان استفاده می کند. هنگام استفاده از این نوع رویکرد، توجه به اعتبار رویکرد برای تجزیه و تحلیل علاقه مهم است. برای مثال، در این مورد، توجه به این نکته مهم است که رویکرد فقط برای تحلیل سختی استاتیکی مدل معتبر است، زیرا اگر به جای آن از تحلیل دامنه فرکانس استفاده شود، جرم دو طرح به عنوان جرم متحرک در نظر گرفته می شود. این مدل نیز بسیار سبک است و سریع اجرا می شود، اما مفهوم محاسباتی گنجاندن بخشی از مدل که برای تجزیه و تحلیل مرتبط نیست باید در مدل های بزرگتر در نظر گرفته شود.
با استفاده از اکستروژن عمومی
یک اپراتور کوپلینگ اکستروژن عمومی برای انتقال تغییرات شکل از مرز پایین به مرز بالا استفاده می شود. مجموعه ای از متغیرها در گروه متغیرهای زاویه ، تغییر جهت عادی مرز پایین را محاسبه می کنند تا مطمئن شوند که ضخامت در دامنه عنکبوت ثابت می ماند.
استفاده از DOMAIN PROBES برای محاسبه اهداف بهینه سازی
هدف از بهینه سازی بر اساس یک کاوشگر دامنه است. جابجایی و سختی از طریق این کاوشگر دامنه محاسبه شده و در هدف بهینه سازی استفاده می شود.
مسیر کتابخانه برنامه: Acoustics_Module/Optimization /loudspeaker_spider_optimization
دستورالعمل مدلسازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  2D Axismetric کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
4 | در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید و Insert Sequence را انتخاب کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل loudspeaker_spider_optimization_geom_sequence.mph دوبار کلیک کنید . |
6 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل loudspeaker_spider_optimization_parameters.txt دوبار کلیک کنید . |
تعاریف
هدف بهینه سازی
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، Optimization Objective را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Variables را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
obj_1 | (susp_stiff-susp_stiff0)^2*(1[m/N])^2 | هدف بهینه سازی |
عامل 1[]m/N] برای حذف واحد از هدف استفاده می‌کند.
متغیرهای زاویه
1 | در پنجره Model Builder ، روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، Angle Variables را در قسمت متن برچسب تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 32 را انتخاب کنید. |
5 | قسمت Variables را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
زاویه | atan2 (nZ,nR) | راد | زاویه معمولی |
گام | if(s<0.1,s/0.1,if(0.9<s,(1-s)/0.1,1)) | مرحله هموارسازی زاویه | |
nRAتقریبا | cos(-pi/2*(1-گام)+زاویه*گام) | جزء R از نرمال | |
nZAتقریبا | sin(-pi/2*(1-step)+ angle*step) | جزء Z از نرمال |
Domain Probe 1 (dom1)
1 | در نوار ابزار تعاریف ، روی  Probes کلیک کنید و Domain Probe را انتخاب کنید . |
2 | در پنجره تنظیمات برای Domain Probe ، در قسمت متن نام متغیر ، susp_disp را تایپ کنید . |
3 | بخش انتخاب منبع را پیدا کنید . از لیست انتخاب ، سیم پیچ صدا را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text، w را تایپ کنید . |
5 | چک باکس Description را انتخاب کنید . در فیلد متن مرتبط، Displacement را تایپ کنید . |
Domain Probe 2 (dom2)
1 | در نوار ابزار تعاریف ، روی  Probes کلیک کنید و Domain Probe را انتخاب کنید . |
2 | در پنجره تنظیمات برای Domain Probe ، susp_stiff را در قسمت متن نام متغیر تایپ کنید . |
3 | بخش انتخاب منبع را پیدا کنید . از لیست انتخاب ، سیم پیچ صدا را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، F0*Fsign/w را تایپ کنید . |
5 | از لیست جدول و واحد نمودار ، N/mm را انتخاب کنید . |
6 | چک باکس Description را انتخاب کنید . در فیلد نوشتاری مرتبط، Suspension stiffness را تایپ کنید . |
اکستروژن عمومی 1 (genext1)
1 | در نوار ابزار Definitions ، روی  Nonlocal Couplings کلیک کنید و General Extrusion را انتخاب کنید . |
2 | در پنجره Settings for General Extrusion ، بخش Source Selection را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 32 را انتخاب کنید. |
5 | قسمت نقشه مقصد را پیدا کنید . در قسمت متن r-expression ، Rg را تایپ کنید . |
6 | در قسمت متن بیان z ، -49.7[mm] را تایپ کنید . |
7 | قسمت Source را بیابید . از فهرست فریم منبع ، هندسه (Rg، PHIg، Zg) را انتخاب کنید . |
جزء 1 (COMP1)
دامنه شکل رایگان 1
1 | در نوار ابزار تعاریف ، روی  Optimization کلیک کنید و Shape Optimization>Free Shape Domain را انتخاب کنید . |
2 | در پنجره تنظیمات برای دامنه شکل آزاد ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست Selection ، Shape Optimization را انتخاب کنید . |
مرز شکل آزاد 1
1 | در نوار ابزار تعاریف ، روی  Optimization کلیک کنید و Shape Optimization>Free Shape Boundary را انتخاب کنید . |
2 | فقط مرز 32 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Free Shape Boundary ، قسمت Control Variable Settings را پیدا کنید . |
4 | در قسمت متن d max ، max_disp را تایپ کنید . |
5 | قسمت Filtering را پیدا کنید . از لیست R min ، Small را انتخاب کنید . |
جزء 1 (COMP1)
تغییر شکل تجویز شده 1
1 | در نوار ابزار تعاریف ، روی هندسه  تغییر شکل یافته کلیک کنید و Domains> Prescribed Deformation را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل تجویز شده ، بخش انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرز 34 را انتخاب کنید. |
5 | قسمت Prescribed Deformation را پیدا کنید . بردار dx را به صورت مشخص کنید |
genext1(fsd1.dRg-nRAتقریبا*0.4[mm]) | آر |
genext1(fsd1.dZg-nZApprox*0.4[mm])-0.4[mm] | ز |
6 | روی Prescribed Deformation 1 کلیک راست کرده و Browse Materials را انتخاب کنید . |
مرورگر مواد
1 | در پنجره Material Browser ، روی  Import Material Library کلیک کنید . |
2 | از ریشه Application Libraries، به پوشه Acoustics_Module/Electroacoustic_Transducers بروید و روی فایل loudspeaker_driver_materials.mph دوبار کلیک کنید . |
3 |  روی Done کلیک کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، مواد درایور بلندگو > ترکیبی را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
کامپوزیت (mat1)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست Selection ، Composite را انتخاب کنید . |
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، مواد درایور بلندگو > پارچه را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
پارچه (مت2)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست انتخاب ، پارچه را انتخاب کنید . |
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، مواد درایور بلندگو > فوم را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
فوم (mat3)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست انتخاب ، فوم را انتخاب کنید . |
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، مواد درایور بلندگو > کویل را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
کویل (mat4)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست انتخاب ، سیم پیچ صدا را انتخاب کنید . |
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، مواد درایور بلندگو > فیبر شیشه ای را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
4 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
الیاف شیشه (mat5)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست Selection ، Former را انتخاب کنید . |
مکانیک جامدات (جامدات)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک کنید . |
2 | در پنجره تنظیمات برای Solid Mechanics ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، دامنه های ساختاری را انتخاب کنید . |
بار بدن 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Body Load را انتخاب کنید . |
2 | در پنجره تنظیمات برای بارگذاری بدنه ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، سیم پیچ صدا را انتخاب کنید . |
4 | قسمت Force را پیدا کنید . از لیست نوع بار ، نیروی کل را انتخاب کنید . |
5 | بردار F tot را به صورت مشخص کنید |
0 | r |
F0*Fsign | z |
محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | در پنجره تنظیمات برای محدودیت ثابت ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست Selection ، Fixed Boundaries 1 را انتخاب کنید . |
محدودیت ثابت 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | در پنجره تنظیمات برای محدودیت ثابت ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست Selection ، Fixed Boundaries 2 را انتخاب کنید . |
مش 1
نقشه برداری 1
1 | در نوار ابزار Mesh ، روی  Mapped کلیک کنید . |
2 | در پنجره تنظیمات برای Mapped ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، دامنه های ساختاری را انتخاب کنید . |
سایز 1
1 | روی Mapped 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، mesh_size را تایپ کنید . |
توزیع 1
1 | در پنجره Model Builder ، روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست Selection ، Fixed Boundaries 1 را انتخاب کنید . |
4 | بخش توزیع را پیدا کنید . در فیلد متنی Number of element ، 2 را تایپ کنید . |
توزیع 2
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست Selection ، Fixed Boundaries 2 را انتخاب کنید . |
4 | بخش توزیع را پیدا کنید . در فیلد متنی Number of element ، 2 را تایپ کنید . |
5 |  روی ساخت همه کلیک کنید . |
مثلثی رایگان 1
1 | در نوار ابزار Mesh ، روی  Free Triangular کلیک کنید . |
2 | در پنجره تنظیمات برای Free Triangular ، روی  Build All کلیک کنید . |
مطالعه 1 – طراحی سنتی
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study 1 – Traditional Design را در قسمت نوشتار Label تایپ کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در بخش مطالعه 1 – طراحی سنتی ، روی مرحله 1: ثابت کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Study Settings را پیدا کنید . |
3 | تیک Include geometric nonlinearity را انتخاب کنید . |
4 | برای گسترش بخش Results while Solving کلیک کنید . از لیست Probes ، هیچکدام را انتخاب کنید . |
5 | قسمت Physics and Variables Selection را پیدا کنید . تیک Modify model configuration for study step را انتخاب کنید . |
6 | در درخت، Component 1 (comp1)>Solid Mechanics (solid)، Controls Spatial Frame>Fixed Constraint 2 را انتخاب کنید . |
7 |  روی Disable کلیک کنید . |
8 | برای گسترش بخش Study Extensions کلیک کنید . کادر بررسی جارو کمکی را انتخاب کنید . |
9 | از لیست نوع Sweep ، همه ترکیبات را انتخاب کنید . |
10 |  روی افزودن کلیک کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
Fsign (علامت نیرو) | -1 1 |
12 |  روی افزودن کلیک کنید . |
13 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
F0 (پارامتر نیرو برای جارو کردن) | محدوده Fmax/1000 Fmax/20 (Fmax/10,Fmax/10,Fmax*1.15) | ن |
14 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
مطالعه 1 – طراحی سنتی/راه حل 1 (sol1)
در پنجره Model Builder ، گره Results>Datasets را گسترش دهید ، سپس روی Study 1 – Traditional Design/Solution 1 (sol1) کلیک کنید .
انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 1-11 و 13-18 را انتخاب کنید. |
بارهای اعمال شده (جامد)، بهینه سازی شکل
1 | در پنجره Model Builder ، در بخش Results ، Ctrl کلیک کنید تا Applied Loads (solid) و Shape Optimization را انتخاب کنید . |
2 | کلیک راست کرده و Delete را انتخاب کنید . |
استرس (جامد)، استرس، سه بعدی (جامد)
1 | در پنجره Model Builder ، در بخش Results ، روی Ctrl کلیک کنید تا Stress (solid) و Stress، 3D (solid) را انتخاب کنید . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
نتایج طراحی سنتی
در پنجره تنظیمات گروه ، Traditional Design Results را در قسمت نوشتار Label تایپ کنید .
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت Select Study ، Empty Study را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
بهینه سازی شکل
1 | در نوار ابزار مطالعه ، روی  Optimization کلیک کنید و Shape Optimization را انتخاب کنید . |
2 | در پنجره تنظیمات برای بهینه سازی شکل ، قسمت تابع هدف را پیدا کنید . |
3 | از لیست راه حل ، حداکثر اهداف را انتخاب کنید . |
4 | بخش Optimization Solver را پیدا کنید . تیک گزینه Move limits را پاک کنید . |
5 | قسمت Objective Function را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | شرح |
log10 (comp1.obj_1) |
6 | قسمت Output while Solving را پیدا کنید . از لیست Probes ، هیچکدام را انتخاب کنید . |
مطالعه 1 – طراحی سنتی
مرحله 1: ثابت
در پنجره Model Builder ، در مطالعه 1 – طراحی سنتی ، روی Step 1: Stationary کلیک راست کرده و Copy را انتخاب کنید .
مطالعه 2
در پنجره Model Builder ، روی Study 2 کلیک راست کرده و Paste Stationary را انتخاب کنید .
مرحله 1: ثابت
1 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
2 | در درخت، Component 1 (comp1)>Solid Mechanics (solid)، Controls Spatial Frame>Fixed Constraint 1 را انتخاب کنید . |
3 |  روی Disable کلیک کنید . |
4 | در درخت، Component 1 (comp1)>Solid Mechanics (solid)، Controls Spatial Frame>Fixed Constraint 2 را انتخاب کنید . |
5 |  روی Enable کلیک کنید . |
6 | قسمت Study Extensions را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
F0 (پارامتر نیرو برای جارو کردن) | محدوده Fmax/1000 Fmax/20 (Fmax/10,Fmax/10,Fmax) | ن |
7 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
8 | در پنجره تنظیمات برای مطالعه ، Study 2 – Optimization را در قسمت نوشتار Label تایپ کنید . |
9 | در نوار ابزار مطالعه ،  روی دریافت مقدار اولیه کلیک کنید . |
نتایج
بارهای اعمال شده (جامد)
در پنجره Model Builder ، در قسمت Results روی Applied Loads (solid) کلیک راست کرده و Delete را انتخاب کنید .
مطالعه 2 – بهینه سازی/راه حل 2 (sol2)
در پنجره Model Builder ، در Results>Datasets روی مطالعه 2 – Optimization/Solution 2 (sol2) کلیک کنید .
انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | فقط دامنه های 1-12 و 14-18 را انتخاب کنید. |
پیکان خط 1
1 | در پنجره Model Builder ، گره Results> Shape Optimization را گسترش دهید ، سپس روی Arrow Line 1 کلیک کنید . |
2 | در پنجره تنظیمات برای خط پیکان ، قسمت موقعیت یابی پیکان را پیدا کنید . |
3 | از لیست قرار دادن ، نقاط گاوس را انتخاب کنید . |
بهینه سازی شکل، استرس (جامد) 1، استرس، 3 بعدی (جامد) 1
1 | در پنجره Model Builder ، در بخش Results ، روی Ctrl کلیک کنید تا Stress (solid) 1 ، Stress، 3D (solid) 1 و Shape Optimization را انتخاب کنید . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
نتایج بهینه سازی
در پنجره تنظیمات گروه ، Optimization Results را در قسمت متن برچسب تایپ کنید .
مطالعه 2 – بهینه سازی
بهینه سازی شکل
1 | در پنجره Model Builder ، در مطالعه 2 – Optimization روی Shape Optimization کلیک کنید . |
2 | در پنجره تنظیمات برای بهینه سازی شکل ، بخش خروجی هنگام حل را پیدا کنید . |
3 | کادر Plot را انتخاب کنید . |
4 | از لیست گروه Plot ، Shape Optimization را انتخاب کنید . |
5 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
نیرو در مقابل جابجایی
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Force vs. Displacement را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . |
4 | چک باکس x-axis label را انتخاب کنید . در فیلد متن مرتبط، جابجایی (mm) را تایپ کنید . |
5 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد متن مرتبط، Applied Force (N) را تایپ کنید . |
6 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
7 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
جهانی 1
1 | روی Force vs. Displacement کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
F0*Fsign |
4 | قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، همه راه حل ها را انتخاب کنید . |
5 | از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت متن Expression ، susp_disp را تایپ کنید . |
7 | برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
طراحی سنتی |
9 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، هیچکدام را انتخاب کنید . |
10 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید . |
11 | در نوار ابزار Force vs. Displacement ، روی  Plot کلیک کنید . |
جهانی 2
1 | روی Global 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش داده را پیدا کنید . |
3 | از لیست Dataset ، مطالعه 2 – Optimization/Solution 2 (sol2) را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
susp_disp/susp_comp0 | ن |
5 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
6 | از لیست رنگ ، خاکستری را انتخاب کنید . |
7 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، هیچکدام را انتخاب کنید . |
8 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تعلیق ایده آل |
جهانی 3
1 | در پنجره Model Builder ، در Results>Force vs. Displacement روی Global 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش داده را پیدا کنید . |
3 | از لیست Dataset ، مطالعه 2 – Optimization/Solution 2 (sol2) را انتخاب کنید . |
4 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
طراحی بهینه شده |
5 | در نوار ابزار Force vs. Displacement ، روی  Plot کلیک کنید . |
تصویر باید مانند شکل 5 باشد .
انطباق
1 | در پنجره Model Builder ، روی Force vs. Displacement کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Settings for 1D Plot Group ، Compliance را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . در قسمت نوشتاری برچسب محور y ، Compliance C<sub>MS</sub>(x) (mm/N) را تایپ کنید . |
جهانی 1
1 | در پنجره Model Builder ، گره Compliance را گسترش دهید ، سپس روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
1/susp_stiff | mm/N |
جهانی 2
1 | در پنجره Model Builder ، روی Global 2 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
1/susp_stiff0 | mm/N |
جهانی 3
1 | در پنجره Model Builder ، روی Global 3 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
1/susp_stiff | mm/N |
4 | در نوار ابزار Compliance ، روی  Plot کلیک کنید . |
حاشیه نویسی 1
1 | در پنجره Model Builder ، روی Compliance کلیک راست کرده و Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی ، قسمت Coloring and Style را پیدا کنید . |
3 | تیک Show point را پاک کنید . |
4 | در نوار ابزار Compliance ، روی  Plot کلیک کنید . |
تصویر باید مانند شکل 5 باشد .
استرس، سه بعدی (جامد)
در پنجره Model Builder ، گره Results>Traditional Design Results>Stress, 3D (solid) را گسترش دهید .
تغییر شکل
1 | در پنجره Model Builder ، گره Results>Traditional Design Results>Stress, 3D (solid)>Surface 1 را گسترش دهید . |
2 | روی Results>Traditional Design Results>Stress, 3D (solid)>Surface 1>Deformation کلیک راست کرده و Delete را انتخاب کنید . |
استرس، 3 بعدی (جامد) 1
در پنجره Model Builder ، گره Results>Optimization Results>Stress, 3D (solid) 1 را گسترش دهید .
تغییر شکل
1 | در پنجره Model Builder ، گره Results>Optimization Results>Stress, 3D (solid) 1>Surface 1 را گسترش دهید . |
2 | روی Results>Optimization Results>Stress, 3D (solid) 1>Surface 1>Deformation کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، در Results>Optimization Results>Stress, 3D (solid) 1 روی Surface 1 کلیک کنید . |
2 | در نوار ابزار Stress, 3D (solid) 1 ، روی  Plot کلیک کنید . |
تصویر باید مانند شکل 6 باشد .
دستورالعمل مدلسازی هندسه
اگر می خواهید هندسه را خودتان ایجاد کنید، این مراحل را دنبال کنید.
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی Blank Model کلیک کنید .
Blank Model کلیک کنید .اضافه کردن کامپوننت
در نوار ابزار Home ، روی Add Component کلیک کنید و 2D Axismetric را انتخاب کنید .
Add Component کلیک کنید و 2D Axismetric را انتخاب کنید .هندسه 1
دایره 1 (c1)
1 | در نوار ابزار Geometry ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت نوشتار Radius ، 130[mm] را تایپ کنید . |
4 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (متر) |
لایه 1 | 15[mm] |
دایره 2 (c2)
1 | در نوار ابزار Geometry ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 8[mm] را تایپ کنید . |
4 | در قسمت نوشتار زاویه بخش ، 180 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 74[mm] را تایپ کنید . |
6 | قسمت لایه ها را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (متر) |
لایه 1 | 1.5[mm] |
حذف نهادهای 1 (del1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شیء c2 ، فقط Boundaries 2-4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای حذف نهادها ، قسمت Selections of Resulting Entities را پیدا کنید . |
4 | تیک گزینه Resulting objects selection را انتخاب کنید . |
مستطیل 1 (r1)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 70[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 1[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 80.5[mm] را تایپ کنید . |
6 | در قسمت متن z ، -1[mm] را تایپ کنید . |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی c1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی r1 را انتخاب کنید. |
مستطیل 2 (r2)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 42[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 35[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 6[mm] را تایپ کنید . |
6 | در قسمت متن z ، -87[mm] را تایپ کنید . |
مستطیل 3 (r3)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 35.5[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 20[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 15.5[mm] را تایپ کنید . |
6 | در قسمت متن z ، -80[mm] را تایپ کنید . |
مستطیل 4 (r4)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.2[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 8[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 17.8[mm] را تایپ کنید . |
6 | در قسمت متن z ، -60[mm] را تایپ کنید . |
مستطیل 5 (r5)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 26[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 20[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 25[mm] را تایپ کنید . |
6 | در قسمت متن z ، -80[mm] را تایپ کنید . |
چند ضلعی 1 (pol1)
1 | در نوار ابزار Geometry ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | از فهرست منبع داده ، Vectors را انتخاب کنید . |
4 | در قسمت نوشتار r ، 48[mm] 36[mm] 36[mm] 48[mm] را تایپ کنید . |
5 | در قسمت متن z ، -82[mm] -87[mm] -87[mm] -87[mm] را تایپ کنید . |
تفاوت 2 (dif2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی r2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط اشیاء pol1 ، r3 و r4 را انتخاب کنید. |
6 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
مستطیل 6 (r6)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.2[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 25[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 18.2[mm] را تایپ کنید . |
6 | در قسمت متن z ، -64[mm] را تایپ کنید . |
7 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (متر) |
لایه 1 | 1.26[mm] |
لایه 2 | 3.84 [mm] |
لایه 3 | 0.4[mm] |
8 | تیک Layers on bottom را پاک کنید . |
9 | تیک Layers on top را انتخاب کنید . |
مستطیل 7 (r7)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.6[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 9.4[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 18.2[mm] را تایپ کنید . |
6 | در قسمت متن z ، -60.7[mm] را تایپ کنید . |
مستطیل 8 (r8)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 4.6[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.4[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 18.4[mm] را تایپ کنید . |
6 | در قسمت متن z ، -44.5[mm] را تایپ کنید . |
مستطیل 9 (r9)
1 | در نوار ابزار Geometry ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 7[mm] را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.4[mm] را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن r ، 59[mm] را تایپ کنید . |
6 | در قسمت متن z ، -44.5[mm] را تایپ کنید . |
چند ضلعی 2 (pol2)
1 | در نوار ابزار Geometry ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | از فهرست منبع داده ، Vectors را انتخاب کنید . |
4 | در قسمت نوشتاری r ، 23[mm] 26[mm] 26[mm] 32[mm] 32[mm] 38[mm] 38[mm] 44[mm] 44[mm] 50[mm] 50[mm] تایپ کنید ] 56[mm] 56[mm] 59[mm] 59[mm] 59[mm] 59[mm] 56[mm] 56[mm] 50[mm] 50[mm] 44[mm] 44[mm] 38 [mm] 38[mm] 32[mm] 32[mm] 26[mm] 26[mm] 23[mm] 23[mm] 23[mm] . |
5 | در قسمت نوشتاری z ، -44.1[mm] -42.1[mm] -42.1[mm] -46.1[mm] -46.1[mm] -42.1[mm] -42.1[mm] -46.1[mm] -46.1[ mm] -42.1[mm] -42.1[mm] -46.1[mm] -46.1[mm] -44.1[mm] -44.1[mm] -44.5[mm] -44.5[mm] -46.5[mm] -46.5[ mm] -42.5[mm] -42.5[mm] -46.5[mm] -46.5[mm] -42.5[mm] -42.5[mm] -46.5[mm] -46.5[mm] -42.5[mm] -42.5[ mm] -44.5[mm] -44.5[mm] -44.1 . |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء pol2 ، r8 و r9 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، قسمت Selections of Resulting Entities را پیدا کنید . |
4 | تیک گزینه Resulting objects selection را انتخاب کنید . |
5 | بخش Union را پیدا کنید . کادر تیک Keep interior borders را پاک کنید . |
چند ضلعی 3 (pol3)
1 | در نوار ابزار Geometry ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | از فهرست منبع داده ، Vectors را انتخاب کنید . |
4 | در قسمت نوشتار r ، 18.4[mm] 66[mm] 66[mm] 67.5[mm] 67.5[mm] 18.4[mm] 18.4[mm] 18.4[mm] را تایپ کنید . |
5 | در قسمت نوشتاری z ، -39[mm] 0 0 0 0 -40.26[mm] -40.26[mm] -39[mm] را تایپ کنید . |
درجه دوم Bézier 1 (qb1)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Quadratic Bézier را انتخاب کنید . |
2 | در پنجره تنظیمات برای Quadratic Bézier ، بخش Control Points را پیدا کنید . |
3 | در ردیف 1 ، r را روی -18.2[mm] تنظیم کنید . |
4 | در ردیف 3 ، r را روی 18.2[mm] تنظیم کنید . |
5 | در ردیف 1 ، z را روی -39[mm] تنظیم کنید . |
6 | در ردیف 2 ، z را روی -23.5[mm] تنظیم کنید . |
7 | در ردیف 3 ، z را روی -39[mm] تنظیم کنید . |
8 | قسمت Weights را پیدا کنید . در قسمت متن 2 ، 1 را تایپ کنید . |
بخش خط 1 (ls1)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
5 | قسمت Starting Point را پیدا کنید . در قسمت متن r ، 18.2[mm] را تایپ کنید . |
6 | قسمت Endpoint را پیدا کنید . در قسمت متن r ، 18.2[mm] را تایپ کنید . |
7 | قسمت Starting Point را پیدا کنید . در قسمت متن z ، -39[mm] را تایپ کنید . |
8 | قسمت Endpoint را پیدا کنید . در قسمت متن z ، -40.26[mm] را تایپ کنید . |
Quadratic Bézier 2 (qb2)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Quadratic Bézier را انتخاب کنید . |
2 | در پنجره تنظیمات برای Quadratic Bézier ، بخش Control Points را پیدا کنید . |
3 | در ردیف 1 ، r را روی 18.2[mm] تنظیم کنید . |
4 | در ردیف 3 ، r را روی -18.2[mm] تنظیم کنید . |
5 | در ردیف 1 ، z را روی -40.26[mm] تنظیم کنید . |
6 | در ردیف 2 ، z را روی -24.26[mm] تنظیم کنید . |
7 | در ردیف 3 ، z را روی -40.26[mm] تنظیم کنید . |
8 | قسمت Weights را پیدا کنید . در قسمت متن 2 ، 1 را تایپ کنید . |
بخش خط 2 (ls2)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
5 | قسمت Starting Point را پیدا کنید . در قسمت متن r ، -18.2[mm] را تایپ کنید . |
6 | قسمت Endpoint را پیدا کنید . در قسمت متن r ، -18.2[mm] را تایپ کنید . |
7 | قسمت Starting Point را پیدا کنید . در قسمت متن z ، -40.26[mm] را تایپ کنید . |
8 | قسمت Endpoint را پیدا کنید . در قسمت متن z ، -39[mm] را تایپ کنید . |
تبدیل به جامد 1 (csol1)
1 | در نوار ابزار Geometry ، روی  Conversions کلیک کنید و Convert to Solid را انتخاب کنید . |
2 | فقط اشیاء ls1 ، ls2 ، qb1 و qb2 را انتخاب کنید. |
بخش خط 3 (ls3)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Line Segment را انتخاب کنید . |
2 | در پنجره تنظیمات برای بخش خط ، بخش نقطه شروع را پیدا کنید . |
3 | از لیست Specify ، Coordinates را انتخاب کنید . |
4 | در قسمت متن z ، -52[mm] را تایپ کنید . |
5 | قسمت Endpoint را پیدا کنید . از لیست Specify ، Coordinates را انتخاب کنید . |
6 | در قسمت متن r ، sqrt((115[mm])^2 – (52[mm])^2) را تایپ کنید . |
7 | در قسمت متن z ، -52[mm] را تایپ کنید . |
8 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
اتحادیه 2 (uni2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند. |
حذف نهادهای 2 (del2)
1 | روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در شی uni2 فقط مرزهای 13، 19، 33 و 45 را انتخاب کنید. |
فیله 1 (fil1)
1 | در نوار ابزار Geometry ، روی  Fillet کلیک کنید . |
2 | در شی del2 ، فقط نقاط 14، 15، 35 و 36 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت نوشتاری Radius ، 0.2[mm] را تایپ کنید . |
فرم اتحادیه (فین)
1 | در پنجره Model Builder ، روی Form Union (fin) کلیک کنید . |
2 | در پنجره تنظیمات Form Union/Assembly ، بخش Form Union/Assembly را پیدا کنید . |
3 | از لیست تحمل تعمیر ، Relative را انتخاب کنید . |
نادیده گرفتن رئوس 1 (igv1)
1 | در نوار ابزار Geometry ، روی  Virtual Operations کلیک کنید و گزینه Ignore Vertices را انتخاب کنید . |
2 | در باله شی ، فقط نقاط 18، 26 و 33 را انتخاب کنید. |
3 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
