بسته باتری لیتیوم یون خنک کننده مایع
معرفی
این مثال مشخصات دما را در تعدادی سلول و پره های خنک کننده در بسته باتری خنک شونده با مایع شبیه سازی می کند. این مدل به صورت سه بعدی و برای یک نقطه عملیاتی در طول یک چرخه بار حل می شود. یک مدل الکتروشیمیایی کامل 1 بعدی برای باتری لیتیومی، متوسط منبع گرما را محاسبه می کند (همچنین به مدل سازی حرارتی یک باتری لیتیوم یونی استوانه ای به صورت سه بعدی مراجعه کنید ).
این مدل بر اساس دو فرض است: فرض اول این است که خواص مواد سیال خنک کننده و مواد باتری را می توان با استفاده از دمای متوسط برای بسته باتری محاسبه کرد و فرض دوم این است که تغییرات در تولید گرما در طول چرخه بار. به طور قابل توجهی کندتر از انتقال گرما در بسته باتری هستند. فرض اول در صورتی معتبر است که تغییرات دما در بسته باتری کم باشد. فرض دوم حاکی از آن است که تعادل حرارتی برای منبع گرمای باتری داده شده و در یک نقطه عملیاتی معین در طول چرخه بار، نیمه ثابت است.
تعریف مدل
مدل سلولی
مدل سلول 1 بعدی مشابه مدلی است که در مدل سازی حرارتی باتری لیتیوم یون استوانه ای در مدل سه بعدی استفاده می شود. دمای باتری روی دمای ورودی سیال خنک کننده تنظیم می شود. بار تخلیه روی نرخ 7.5 درجه سانتیگراد تنظیم شده است (تخلیه کامل در 1/7.5 ساعت، 480 ثانیه).
مدل جریان و انتقال حرارت
این مدل از رابط جریان لایه ای برای حل سرعت و فشار در کانال های خنک کننده و رابط انتقال حرارت برای میدان دما استفاده می کند.
هندسه
سلول واحد تکراری بسته باتری شامل یک باله خنک کننده با کانال های جریان، با یک باتری در هر طرف است. شکل 1 را ببینید . پره های خنک کننده و باتری ها هر کدام 2 میلی متر ضخامت دارند که در مجموع ضخامت سلول واحد 6 میلی متر است.

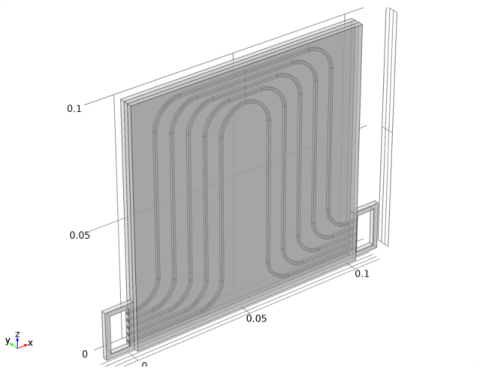

شکل 1: سلول واحد بسته باتری متشکل از دو باتری منشوری و یک صفحه باله خنک کننده با پنج کانال خنک کننده.
هندسه بسته باتری مدل سازی شده از سه سلول واحد روی هم و دو کانال اتصال جریان تشکیل شده است: یکی در ورودی و دیگری در سمت خروجی پره های خنک کننده ( شکل 2 را ببینید ). هندسه نشان دهنده آخرین سلول ها به سمت انتهای خروجی بسته باتری است (سلول های بسته باتری که در هندسه گنجانده نشده اند از y = 0 در جهت منفی y گسترش می یابند ).

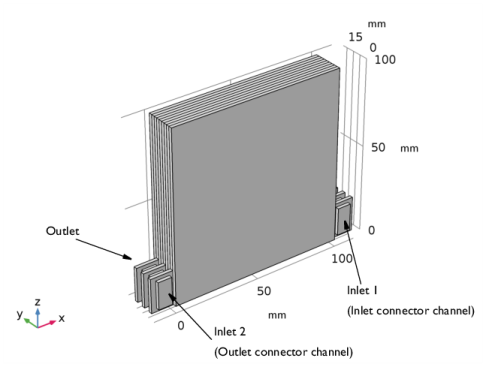

شکل 2: هندسه بسته باتری. سه سلول واحد، یک کانال اتصال ورودی و یک کانال اتصال خروجی.
تنظیمات دامنه جریان
محفظه جریان از دو کانال رابط و کانال های موجود در پره های خنک کننده تشکیل شده است.
سیال خنک کننده با استفاده از خواص مواد آب مدل سازی می شود. خواص سیال با استفاده از دمای ورودی به عنوان ورودی محاسبه می شود.
شرایط مرزی جریان
از آنجایی که سلول‌های مدل‌سازی‌شده آخرین سلول‌های یک بسته باتری بزرگ‌تر هستند و هندسه مدل‌سازی شده بسته کامل نیست، محفظه جریان دارای دو ورودی است. جریان از طریق صفحات باله خنک‌کننده مدل‌سازی شده در ورودی 1 وارد می‌شود، در حالی که جریانی که از پره‌های خنک‌کننده زودتر در بسته باتری عبور کرده است (که در مدل گنجانده نشده است) وارد ورودی 2 می‌شود.
جریان متوسط
= 0.5 سانتی متر مکعب بر ثانیه برای هر باله در بسته باتری در نظر گرفته شده است. با تعریف تعداد پره های خنک کننده مدل سازی شده به صورت N باله، مدل = 3، و تعداد کل پره های خنک کننده در بسته به صورت N باله، بسته = 50، شرایط ورودی به صورت تنظیم شده است.
= 0.5 سانتی متر مکعب بر ثانیه برای هر باله در بسته باتری در نظر گرفته شده است. با تعریف تعداد پره های خنک کننده مدل سازی شده به صورت N باله، مدل = 3، و تعداد کل پره های خنک کننده در بسته به صورت N باله، بسته = 50، شرایط ورودی به صورت تنظیم شده است.
این جریان های ورودی با استفاده از شرط ورودی Laminar در گره های ورودی تنظیم می شوند.
در خروجی، فشار اتمسفر اعمال می شود. تمام مرزهای دیگر روی شرایط بدون لغزش تنظیم شده است.
تنظیمات دامنه انتقال حرارت
میدان دما در محفظه جریان، پره های خنک کننده و باتری ها حل شده است.
پره های خنک کننده از آلومینیوم ساخته شده اند. چگالی، ظرفیت گرمایی و منبع گرما در حوزه باتری به همان روشی تنظیم شده است که در مدل‌سازی حرارتی باتری لیتیوم-یون استوانه‌ای در مدل سه‌بعدی تنظیم شده است. طراحی منشوری باتری ها با ورقه های باتری که در درجه اول تا سطح xz گسترش یافته اند ، مقادیر زیر را برای رسانایی حرارتی به دست می آورند.
که در آن L i ضخامت لایه های مختلف سلول، و kT ، i رسانایی حرارتی مواد تشکیل دهنده این لایه ها است .
سرعت مدل جریان به عنوان ورودی مدل برای سرعت در سیال استفاده می شود.
شرایط مرزی انتقال حرارت
در ورودی 1 دمای ورودی 310 کلوین برای سیال خنک کننده مشخص شده است.
اگر جریان از طریق هر باله خنک‌کننده مشابه باشد، و مقدار مشابهی گرما از هر سلول باتری در بسته تولید شود، دمای سیال در خروجی هر باله تقریباً یکسان خواهد بود و در نتیجه دمای یکنواخت در کانال خنک کننده خروجی برای شرایط مرزی در ورودی 2، یک گرادیان دمای صفر در جهت عادی اعمال می شود (یک شار حرارتی رسانای صفر). این برابر با شرایط عایق حرارتی پیش فرض است.
یک شرایط خروجی در خروجی اعمال می شود و شرایط تقارن روی سطح باتری رو به قسمتی از بسته باتری که در هندسه موجود نیست اعمال می شود ( y = 0).
در تمام مرزهای دیگر، شرایط شار حرارتی با ضریب انتقال حرارت 1 W/(m2 ·K) اعمال می‌شود ، بنابراین مقداری از گرمای از دست رفته به محیط اطراف به دلیل عایق‌بندی ضعیف را محاسبه می‌کند.
دنباله حل
این مدل به صورت متوالی در سه مطالعه، یک مطالعه برای هر رابط فیزیک حل شده است. جریان سیال ابتدا با استفاده از یک دمای ثابت (دمای ورودی) حل می‌شود، بنابراین با استفاده از فرض دمای یکنواخت و ثابت بودن خواص سیال خنک‌کننده در کانال‌ها.
برای محاسبه میانگین منبع گرما از باتری‌ها، مطالعه دوم حاوی یک مرحله مطالعه وابسته به زمان تعریف شده است که تنها مدل باتری 1 بعدی را حل می‌کند. شبیه سازی از شرایط اولیه باتری تا زمان مورد نظر، در این مورد 60 ثانیه اجرا می شود. دما در مدل باتری ثابت و برابر با دمای ورودی سیال خنک کننده در نظر گرفته شده است.
در نهایت، دمای شبه ثابت بسته باتری، در زمان مورد نظر در چرخه بار، در یک مرحله مطالعه ثابت موجود در مطالعه سوم، با استفاده از سرعت جریان از مطالعه اول و متوسط منبع گرمایی گرفته شده از آن، حل می‌شود. آخرین مرحله زمانی شبیه سازی وابسته به زمان از مطالعه دوم.
نتایج و بحث
شکل 3 فشار در محفظه سیال را نشان می دهد.
شکل 3: فشار در محفظه جریان.
اندازه سرعت در یک صفحه برش از وسط یکی از باله های خنک کننده در شکل 4 نشان داده شده است . قدر سرعت در وسط کانال ها حدود 0.2 متر بر ثانیه است. این به این معنی است که زمان ماند برای زمان سیال در صفحات فقط در محدوده چند ثانیه است و این فرض را پشتیبانی می کند که بسته باتری پس از تغییر بار به سرعت به یک پروفایل دمایی شبه ثابت می رسد.
شکل 4: مقدار سرعت در اولین باله خنک کننده.
شکل 5 دمای باتری ها را نشان می دهد. تفاوت بین بالاترین و کمترین دما در بسته حدود 3 K است. تغییرات دما بین باتری های مختلف در امتداد محور y کوچکتر از تغییر دمای یک باتری در صفحه xz است .

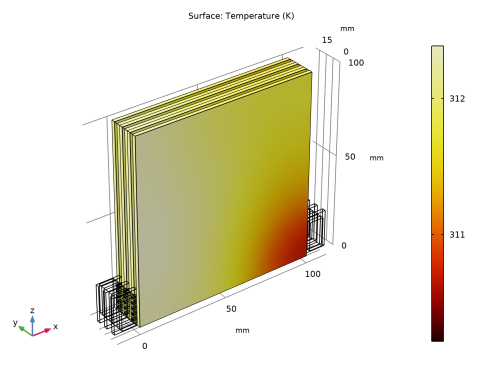

شکل 5: دمای باتری ها.
شکل 6 دمای سیال خنک کننده را نشان می دهد. دما کمی کمتر از باتری است.

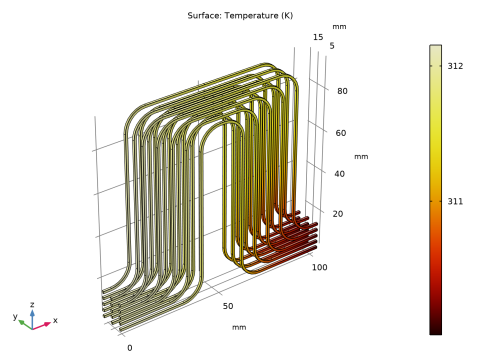

شکل 6: دمای مایع خنک کننده.
شکل 7 دمای باتری دوم را با مقایسه دمای سطح رو به باله خنک کننده ( y = 4 میلی متر) با سطح روبروی باتری سوم ( y = 6 میلی متر) نشان می دهد. سطح به سمت باله خنک کننده خنک تر است و در گوشه ورودی به حداقل می رسد. شیب دما روی باتری نیز در این نقطه به حداکثر خود می رسد.

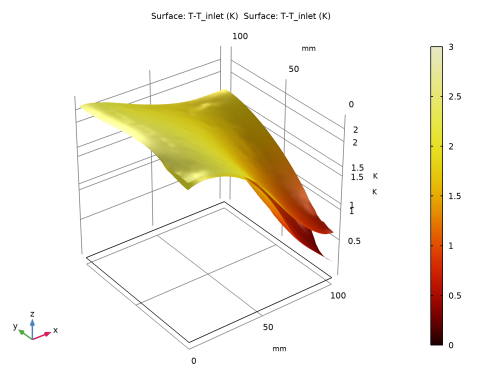

شکل 7: افزایش دما (نسبت به دمای ورودی) باتری دوم در سطح رو به باله خنک کننده (y = 4 میلی متر) و سطح رو به باتری سوم (y = 6 میلی متر).
نکاتی درباره پیاده سازی COMSOL
برای بهبود همگرایی، پله زمانی شبه را برای رابط جریان لایه ای فعال کنید.
یک جایگزین برای تقریب پروفیل سرعت ورودی، تغییر شرایط سرعت به جریان آرام برای شرایط مرزی ورودی است. چنین رویکردی نیازمند هموارسازی وانکا در حلگر Multigrid است.
مسیر کتابخانه برنامه: Battery_Design_Module/Thermal_Management/li_battery_pack_3d
دستورالعمل های مدل سازی
کتابخانه های کاربردی
1 | از منوی File ، Application Libraries را انتخاب کنید . |
2 | در پنجره Application Libraries ، Battery Design Module>Thermal Management>li_battery_1d_for_thermal_models را در درخت انتخاب کنید. |
3 |  روی Open کلیک کنید . |
افزودن کامپوننت
در نوار ابزار Home ، روی
Add Component کلیک کنید و 3D را انتخاب کنید .
Add Component کلیک کنید و 3D را انتخاب کنید .تعاریف جهانی
پارامترهای مدل بارگذاری شده را با مجموعه جدیدی از پارامترها از یک فایل جداگانه جایگزین کنید.
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی پاک کردن جدول کلیک کنید . |
4 | در پنجره Model Builder ، روی Parameters 1 کلیک کنید . |
5 |  روی Load from File کلیک کنید . |
6 | به پوشه Application Libraries مدل بروید و روی فایل li_battery_pack_parameters.txt دوبار کلیک کنید . |
هندسه 2
هندسه مدل به عنوان یک دنباله هندسی پارامتری در یک فایل MPH جداگانه در دسترس است. اگر می‌خواهید آن را از ابتدا بسازید، دستورالعمل‌های بخش پیوست — دستورالعمل‌های مدل‌سازی هندسه را دنبال کنید . در غیر این صورت با مراحل زیر آن را از فایل بارگیری کنید.
1 | در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید و Insert Sequence را انتخاب کنید . |
2 | به پوشه Application Libraries مدل بروید و روی فایل li_battery_pack_3d_geom_sequence.mph دوبار کلیک کنید . |
3 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
4 |  روی ساخت همه کلیک کنید . |
5 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
روشن کردن شفافیت باعث می شود کانال های موجود در باله خنک کننده قابل مشاهده باشند.
6 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
تعاریف (COMP2)
متغیرها 2
1 | در نوار ابزار صفحه اصلی ، روی  متغیرها کلیک کنید و متغیرهای محلی را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
جلد | 0.2*10*10[cm^3] | m³ | حجم باتری |
Qh | comp1.aveop1(comp1.liion.Qh)*(L_neg+L_sep+L_pos)/L_batt | منبع حرارت از مدل باتری |
فیزیک را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، Fluid Flow>Single-Phase Flow>Laminar Flow (spf) را انتخاب کنید . |
4 | روی Add to Component 2 در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Heat Transfer>Heat Transfer in Solids and Fluids (ht) را انتخاب کنید . |
6 | روی Add to Component 2 در نوار ابزار پنجره کلیک کنید . |
7 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در پنجره Model Builder ، روی گره ریشه کلیک کنید. |
6 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
تعاریف جهانی
مرحله 1 (مرحله 1)
در نوار ابزار Home ، روی Functions کلیک کنید و Global>Step را انتخاب کنید .
Functions کلیک کنید و Global>Step را انتخاب کنید .تعاریف (COMP1)
متغیرهای 1
1 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
2 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
i_app | -i_load*step1(t/1[s]) | A/m² | چگالی جریان اعمال شده |
ویژگی های مشترک
ورودی مدل 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Definitions>Shared Properties را گسترش دهید ، سپس روی Model Input 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ورودی مدل ، قسمت Definition را پیدا کنید . |
3 | در قسمت متن، T_inlet را تایپ کنید . |
تعاریف (COMP1)
میانگین 1 (aveop1)
1 | در نوار ابزار تعاریف ، روی  Nonlocal Couplings کلیک کنید و میانگین را انتخاب کنید . |
2 | در پنجره تنظیمات برای میانگین ، بخش انتخاب منبع را پیدا کنید . |
3 | از لیست انتخاب ، همه دامنه ها را انتخاب کنید . |
مواد
در پنجره Model Builder ، گره Component 1 (comp1)>Materials را گسترش دهید ، سپس روی Component 2 (comp2)>Materials کلیک کنید .
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Water, liquid را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Built-in>Aluminium را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
7 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
آب، مایع (mat4)
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2)>Materials روی Water, liquid (mat4) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، محفظه جریان را انتخاب کنید . |
آلومینیوم (mat5)
1 | در پنجره Model Builder ، روی آلومینیوم (mat5) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، Cooling Fins را انتخاب کنید . |
هندسه 2
در پنجره Model Builder ، گره Component 2 (comp2)>Geometry 2 را جمع کنید .
مواد
آلومینیوم (mat5)
1 | در پنجره Model Builder ، گره Component 2 (comp2)>Materials>Aluminium (mat5) را گسترش دهید ، سپس روی Aluminum (mat5) کلیک کنید . |
2 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
ویسکوزیته دینامیکی | که در | 0 | پس | پایه ای |
ظرفیت گرمایی در فشار ثابت | Cp | 900 [J/(kg*K)] | J/(kg·K) | پایه ای |
رسانایی گرمایی | k_iso ; kii = k_iso، kij = 0 | 238 [W/(m*K)] | W/(m·K) | پایه ای |
تراکم | rho | 2700 [kg/m^3] | کیلوگرم بر متر مکعب | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 3.774e7 [S/m] | S/m | پایه ای |
گذر نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 1 | 1 | پایه ای |
ضریب انبساط حرارتی | alpha_iso ; alphaii = alpha_iso، alphaij = 0 | 23e-6[1/K] | 1/K | پایه ای |
مدول یانگ | E | 70 [GPa] | پا | مدول یانگ و نسبت پواسون |
نسبت پواسون | نه | 0.33 | 1 | مدول یانگ و نسبت پواسون |
مدول الاستیک مرتبه سوم مورنغان | ل | -250 [GPa] | N/m² | مورنغان |
مدول الاستیک مرتبه سوم مورنغان | متر | -330[GPa] | N/m² | مورنغان |
مدول الاستیک مرتبه سوم مورنغان | n | -350 [GPa] | N/m² | مورنغان |
4 | در پنجره Model Builder ، گره آلومینیومی (mat5) را جمع کنید . |
جریان آرام (SPF)
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2) روی Laminar Flow (spf) کلیک کنید . |
2 | در پنجره Settings for Laminar Flow ، بخش Domain Selection را پیدا کنید . |
3 | از لیست انتخاب ، محفظه جریان را انتخاب کنید . |
ورودی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای ورودی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، ورودی را انتخاب کنید . |
4 | قسمت Boundary Condition را پیدا کنید . از لیست، جریان کاملاً توسعه یافته را انتخاب کنید . |
5 | قسمت Fully Developed Flow را پیدا کنید . روی دکمه Flow rate کلیک کنید . |
6 | در قسمت متنی V 0 ، N_fins_model*fin_flow را تایپ کنید . |
ورودی 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Inlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای ورودی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، ورودی در کانال اتصال جریان خروجی را انتخاب کنید . |
4 | قسمت Boundary Condition را پیدا کنید . از لیست، جریان کاملاً توسعه یافته را انتخاب کنید . |
5 | قسمت Fully Developed Flow را پیدا کنید . روی دکمه Flow rate کلیک کنید . |
6 | در قسمت متنی V 0 ، (N_fins_pack-N_fins_model)*fin_flow را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outlet را انتخاب کنید . |
2 | در پنجره تنظیمات برای Outlet ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Outlet را انتخاب کنید . |
4 | بخش شرایط فشار را پیدا کنید . چک باکس Normal flow را انتخاب کنید . |
مقادیر اولیه 2
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و مقادیر اولیه را انتخاب کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، بلوک 4 – کانال اتصال جریان خروجی را انتخاب کنید . |
4 | قسمت مقادیر اولیه را پیدا کنید . بردار u را به صورت مشخص کنید |
0 | ایکس |
(N_fins_pack-N_fins_model)*fin_flow/(8[mm]*16[mm]) | y |
0 | z |
انتقال حرارت در جامدات و سیالات (HT)
مقادیر اولیه 1
1 | در پنجره Model Builder ، در قسمت Component 2 (comp2)>Heat Transfer in Solids and Fluids (ht) روی مقادیر اولیه 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مقادیر اولیه ، قسمت مقادیر اولیه را پیدا کنید . |
3 | در قسمت متن T ، T_init را تایپ کنید . |
مایع 1
1 | در پنجره Model Builder ، روی Fluid 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Fluid ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، محفظه جریان را انتخاب کنید . |
لایه های باتری 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Battery Layers را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه‌های باتری ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، آرایه 1 – باتری ها را انتخاب کنید . |
4 |  روی دکمه Zoom Box در نوار ابزار Graphics کلیک کنید . |
5 | در پنجره Model Builder ، روی Battery Layers 1 کلیک کنید . |
6 | قسمت Battery Layers را پیدا کنید . از لیست جهت لایه ، محور y را انتخاب کنید . |
7 | در قسمت متن k tl ، kT_batt_tl را تایپ کنید . |
8 | در قسمت متن k il ، kT_batt_il را تایپ کنید . |
9 | در قسمت متن ρ eff ، rho_batt را تایپ کنید . |
10 | در قسمت متن C p,eff ، Cp_batt را تایپ کنید . |
منبع حرارت 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و منبع حرارت را انتخاب کنید . |
2 | در پنجره تنظیمات برای منبع گرما ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، آرایه 2 – باتری ها را انتخاب کنید . |
4 | قسمت منبع حرارت را پیدا کنید . در قسمت متنی Q 0 ، Qh را تایپ کنید . |
دما 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Temperature را انتخاب کنید . |
2 | در پنجره تنظیمات دما ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، ورودی را انتخاب کنید . |
4 | بخش دما را پیدا کنید . در قسمت متنی T 0 ، T_inlet را تایپ کنید . |
خروجی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Outflow را انتخاب کنید . |
2 | در پنجره تنظیمات خروجی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Outlet را انتخاب کنید . |
شار حرارتی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | در پنجره تنظیمات برای شار گرما ، بخش انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، مرزهای شار حرارت خارجی را انتخاب کنید . |
4 | قسمت Heat Flux را پیدا کنید . از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
5 | در قسمت متن h ، 1 را تایپ کنید . |
تقارن 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Symmetry را انتخاب کنید . |
2 | فقط مرز 122 را انتخاب کنید. |
چند فیزیک
جریان غیر گرمایی 1 (nitf1)
در نوار ابزار Physics ، روی Multiphysics Couplings کلیک کنید و Domain>Nonisothermal Flow را انتخاب کنید .
Multiphysics Couplings کلیک کنید و Domain>Nonisothermal Flow را انتخاب کنید .مش 2
سایز 1
در پنجره Model Builder ، در قسمت Component 2 (comp2) روی Mesh 2 کلیک راست کرده و Size را انتخاب کنید .
اندازه
1 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
2 | روی دکمه Custom کلیک کنید . |
3 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 0.009[m] را تایپ کنید . |
4 | در قسمت متن حداقل اندازه عنصر ، 0.00025[m] را تایپ کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Size 1 کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، کانال های صفحه جریان را انتخاب کنید . |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | تیک گزینه Resolution of narrow regions را انتخاب کنید . در قسمت متن مرتبط، 0.2 را تایپ کنید . |
سایز ۲
1 | روی Component 2 (comp2)>Mesh 2>Size 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، بلوک 5 – کانال اتصال جریان ورودی را انتخاب کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن Resolution of narrow regions 0.5 را تایپ کنید . |
5 | تیک Resolution of narrow regions را پاک کنید . |
6 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 1.9 را تایپ کنید . |
سایز 3
1 | روی Size 2 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، بلوک 4 – کانال اتصال جریان خروجی را انتخاب کنید . |
سایز 4
1 | روی Size 3 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح موجودیت هندسی ، Edge را انتخاب کنید . |
4 | از فهرست انتخاب ، لبه‌های ورودی/خروجی کانال صفحه جریان را انتخاب کنید . |
5 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 0.25 را تایپ کنید . |
چهار وجهی رایگان 1
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، محفظه جریان را انتخاب کنید . |
لایه های مرزی 1
1 | در نوار ابزار Mesh ، روی  Boundary Layers کلیک کنید . |
2 | در پنجره تنظیمات برای لایه های مرزی ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، کانال های صفحه جریان را انتخاب کنید . |
ویژگی های لایه مرزی
1 | در پنجره Model Builder ، روی Boundary Layer Properties کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از فهرست انتخاب ، مرزهای محفظه جریان را انتخاب کنید . |
4 | قسمت لایه ها را پیدا کنید . در قسمت متنی Number of layers عدد 2 را تایپ کنید . |
5 | از لیست مشخصات ضخامت ، اولین لایه را انتخاب کنید . |
6 | در قسمت متن Thickness ، 0.075 را تایپ کنید . |
رایگان چهار وجهی 2
در نوار ابزار Mesh ، روی Free Tetrahedral کلیک کنید .
Free Tetrahedral کلیک کنید .سایز 1
1 | روی Free Tetrahedral 2 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در فیلد متن مرتبط، 6 را تایپ کنید . |
6 |  روی ساخت همه کلیک کنید . |
مطالعه 1
با استفاده از سه مطالعه مسئله را حل کنید. مطالعه اول جریان را حل می کند.
مرحله 1: ثابت
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی Step 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | در جدول، کادرهای حل برای باتری لیتیوم یون (lion) و انتقال حرارت در جامدات و سیالات (ht) را پاک کنید . |
4 | برای گسترش بخش Results while Solving کلیک کنید . از لیست Probes ، هیچکدام را انتخاب کنید . |
کاوشگرهای مدل 1 بعدی تنها زمانی مرتبط هستند که رابط باتری لیتیوم-یون فعال باشد.
5 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
6 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
7 | تیک Generate defaults defaults را پاک کنید . |
8 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
ریشه
اکنون یک مطالعه وابسته به زمان برای حل مدل باتری تا یک دقیقه در منحنی بار ایجاد کنید.
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Time Dependent را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
مطالعه 2
مرحله 1: وابسته به زمان
1 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
2 | در قسمت متنی زمان خروجی ، range(0,60,60) را تایپ کنید . |
3 | قسمت Physics and Variables Selection را پیدا کنید . در جدول، کادرهای حل برای جریان آرام (spf) و انتقال حرارت در جامدات و سیالات (ht) را پاک کنید . |
4 | برای گسترش بخش Values of Dependent Variables کلیک کنید . مقادیر متغیرهای حل نشده را برای بخش فرعی پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
از محلول مطالعه اول به عنوان مقادیر اولیه برای حفظ راه حل برای جریان نیز در این مطالعه استفاده کنید.
5 | از لیست روش ، راه حل را انتخاب کنید . |
6 | از لیست مطالعه ، مطالعه 1، ثابت را انتخاب کنید . |
راه حل 2 (sol2)
1 | در نوار ابزار مطالعه ، روی  Show Default Solver کلیک کنید . |
2 | در پنجره Model Builder ، گره Solution 2 (sol2) را گسترش دهید . |
3 | در پنجره Model Builder ، گره Study 2>Solver Configurations>Solution 2 (sol2)>Time-Dependent Solver 1 را گسترش دهید ، سپس روی Fully Coupled 1 کلیک کنید . |
4 | در پنجره Settings for Fully Coupled ، برای گسترش بخش Method and Termination کلیک کنید . |
5 | در قسمت حداکثر تعداد تکرار ، 10 را تایپ کنید . |
6 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
7 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
8 | تیک Generate defaults defaults را پاک کنید . |
9 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
ریشه
در نهایت، آخرین مطالعه برای حل مشخصات دما ایجاد کنید.
اضافه کردن مطالعه
1 | به پنجره Add Study بروید . |
2 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
3 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
4 | در نوار ابزار مطالعه ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 3
مرحله 1: ثابت
1 | در پنجره تنظیمات برای Stationary ، بخش Results When Solving را پیدا کنید . |
2 | از لیست Probes ، هیچکدام را انتخاب کنید . |
3 | قسمت Physics and Variables Selection را پیدا کنید . در جدول، کادرهای حل برای باتری لیتیوم یون (lion) و جریان آرام (spf) را پاک کنید . |
4 | برای گسترش بخش Values of Dependent Variables کلیک کنید . مقادیر متغیرهای حل نشده را برای بخش فرعی پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
5 | از لیست روش ، راه حل را انتخاب کنید . |
6 | از لیست مطالعه ، مطالعه 2، وابسته به زمان را انتخاب کنید . |
7 | در پنجره Model Builder ، روی Study 3 کلیک کنید . |
8 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
9 | تیک Generate defaults defaults را پاک کنید . |
10 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
مطالعه 1 / راه حل 1 (8) (sol1)
مراحل زیر نموداری از فشار در محفظه جریان ایجاد می کند ( شکل 3 ).
1 | در نوار ابزار Results ، روی  More Datasets کلیک کنید و Solution را انتخاب کنید . |
2 | در پنجره تنظیمات راه حل ، بخش راه حل را پیدا کنید . |
3 | از لیست راه حل ، راه حل 3 (sol3) را انتخاب کنید . |
4 | از لیست Component ، Component 2 (comp2) را انتخاب کنید . |
انتخاب
1 | روی Study 3/Solution 3 (8) (sol3) کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، کانال های صفحه جریان را انتخاب کنید . |
5 | چک باکس Propagate to low dimensions را انتخاب کنید . |
گروه طرح سه بعدی 2
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3/راه حل 3 (8) (sol3) را انتخاب کنید . |
سطح 1
1 | روی 3D Plot Group 2 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، p را تایپ کنید . |
4 | در نوار ابزار 3D Plot Group 2 ، روی  Plot کلیک کنید . |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
گروه سه بعدی پلات 3
مراحل زیر نموداری از دما را در محفظه جریان ایجاد می کند ( شکل 6 ).
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3/راه حل 3 (8) (sol3) را انتخاب کنید . |
سطح 1
1 | روی 3D Plot Group 3 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 2 (comp2)>Heat Transfer in Solids and Fluids>Temperature>T – Temperature – K را انتخاب کنید . |
3 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
4 | در کادر محاوره ای Color Table ، Thermal>ThermalDark را در درخت انتخاب کنید. |
5 | روی OK کلیک کنید . |
6 | در نوار ابزار 3D Plot Group 3 ، روی  Plot کلیک کنید . |
7 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
مطالعه 1 / راه حل 1 (9) (sol1)
مراحل زیر یک نمودار سطحی از قدر سرعت در اولین باله خنک کننده ایجاد می کند ( شکل 4 ).
1 | در نوار ابزار Results ، روی  More Datasets کلیک کنید و Solution را انتخاب کنید . |
2 | در پنجره تنظیمات راه حل ، بخش راه حل را پیدا کنید . |
3 | از لیست راه حل ، راه حل 3 (sol3) را انتخاب کنید . |
4 | از لیست Component ، Component 2 (comp2) را انتخاب کنید . |
انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، کانال های صفحه جریان را انتخاب کنید . |
برش هواپیما 1
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3/راه حل 3 (9) (sol3) را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست هواپیما ، xz-planes را انتخاب کنید . |
5 | در قسمت متن مختصات y ، 3[mm] را تایپ کنید . |
6 |  روی Plot کلیک کنید . |
گروه طرح دو بعدی 4
در نوار ابزار نتایج ، روی 2D Plot Group کلیک کنید .
2D Plot Group کلیک کنید .سطح 1
1 | روی 2D Plot Group 4 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در نوار ابزار 2D Plot Group 4 ، روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
مطالعه 1 / راه حل 1 (10) (sol1)
مراحل زیر نموداری از دما را در سطح تمام حوزه های باتری ایجاد می کند ( شکل 5 ).
1 | در نوار ابزار Results ، روی  More Datasets کلیک کنید و Solution را انتخاب کنید . |
2 | در پنجره تنظیمات راه حل ، بخش راه حل را پیدا کنید . |
3 | از لیست راه حل ، راه حل 3 (sol3) را انتخاب کنید . |
4 | از لیست Component ، Component 2 (comp2) را انتخاب کنید . |
انتخاب
1 | در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، آرایه 2 – باتری ها را انتخاب کنید . |
5 | چک باکس Propagate to low dimensions را انتخاب کنید . |
گروه طرح سه بعدی 5
در نوار ابزار نتایج ، روی 3D Plot Group کلیک کنید .
3D Plot Group کلیک کنید .سطح 1
1 | روی 3D Plot Group 5 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3/راه حل 3 (10) (sol3) را انتخاب کنید . |
4 | روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 2 (comp2)>Heat Transfer in Solids and Fluids>Temperature>T – Temperature – K را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Thermal>ThermalDark را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در نوار ابزار 3D Plot Group 5 ، روی  Plot کلیک کنید . |
9 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
برش هواپیما 2
مراحل زیر افزایش دمای باتری دوم (در رابطه با دمای ورودی) را در سطح رو به باله خنک کننده و سطح رو به باتری سوم نشان می دهد ( شکل 7 ).
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3/راه حل 3 (10) (sol3) را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست هواپیما ، xz-planes را انتخاب کنید . |
5 | در قسمت متن مختصات y ، 4[mm] را تایپ کنید . |
گروه طرح دوبعدی 6
1 | در نوار ابزار نتایج ، روی  2D Plot Group کلیک کنید . |
2 | در پنجره Settings for 2D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 2 را انتخاب کنید . |
سطح 1
1 | روی 2D Plot Group 6 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، T-T_inlet را تایپ کنید . |
4 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
5 | در قسمت Maximum text، 3 را تایپ کنید . |
6 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
7 | در کادر محاوره ای Color Table ، Thermal>ThermalDark را در درخت انتخاب کنید. |
8 | روی OK کلیک کنید . |
بیان قد 1
روی Surface 1 کلیک راست کرده و Height Expression را انتخاب کنید .
برش هواپیما 3
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3/راه حل 3 (10) (sol3) را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست هواپیما ، xz-planes را انتخاب کنید . |
5 | در قسمت متن مختصات y ، 6[mm] را تایپ کنید . |
سطح 2
1 | در پنجره Model Builder ، روی 2D Plot Group 6 کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 3 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، T-T_inlet را تایپ کنید . |
5 | قسمت Range را پیدا کنید . تیک گزینه Manual color range را انتخاب کنید . |
6 | در قسمت Maximum text، 3 را تایپ کنید . |
7 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
8 | در کادر محاوره ای Color Table ، Thermal>ThermalDark را در درخت انتخاب کنید. |
9 | روی OK کلیک کنید . |
10 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
11 | تیک Color legend را پاک کنید . |
بیان قد 1
1 | روی Surface 2 کلیک راست کرده و Height Expression را انتخاب کنید . |
2 | در نوار ابزار 2D Plot Group 6 ، روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
ضمیمه – دستورالعمل های مدل سازی هندسه
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی Blank Model کلیک کنید .
Blank Model کلیک کنید .تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
N_fins_model | 3 | 3 | تعداد پره های خنک کننده در مدل |
افزودن کامپوننت
در نوار ابزار Home ، روی Add Component کلیک کنید و 3D را انتخاب کنید .
Add Component کلیک کنید و 3D را انتخاب کنید .هندسه 1
1 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
2 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
بلوک 1 – باتری
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Block 1 – Batteries را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 100 را تایپ کنید . |
4 | در قسمت Depth text 2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 100 را تایپ کنید . |
آرایه 1 – باتری
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | فقط شی blk1 را انتخاب کنید. |
3 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
4 | در قسمت متنی اندازه y ، 2 را تایپ کنید . |
5 | در قسمت Label text Array 1 – Batteries را تایپ کنید . |
6 | قسمت Displacement را پیدا کنید . در قسمت متن y ، 4 را تایپ کنید . |
7 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
آرایه 2 – باتری
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | در پنجره تنظیمات آرایه ، بخش ورودی را پیدا کنید . |
3 | از فهرست اشیاء ورودی ، آرایه 1 – باتری ها را انتخاب کنید . |
4 | قسمت Size را پیدا کنید . در قسمت متنی اندازه y ، N_fins_model را تایپ کنید . |
5 | در قسمت نوشتار Label ، Array 2 – Batteries را تایپ کنید . |
6 | قسمت Displacement را پیدا کنید . در قسمت متن y ، 6 را تایپ کنید . |
7 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
بلوک 2 – باله های خنک کننده
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Block 2 – Cooling Fins را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 100 را تایپ کنید . |
4 | در قسمت Depth text 2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 100 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن y ، 2 را تایپ کنید . |
بلوک 3 (blk3)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width عدد 13 را تایپ کنید . |
4 | در قسمت Depth text 2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 20 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -13 را تایپ کنید . |
7 | در قسمت متن y ، 2 را تایپ کنید . |
آینه 1 (mir1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | فقط شی blk3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، قسمت Point on Plane of Reflection را پیدا کنید . |
4 | در قسمت متن x ، 50 را تایپ کنید . |
5 | قسمت Input را پیدا کنید . چک باکس Keep input objects را انتخاب کنید . |
6 | بخش بردار عادی به صفحه بازتاب را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
7 | در قسمت متن z ، 0 را تایپ کنید . |
اتحادیه 1 – باله های خنک کننده
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره تنظیمات برای Union ، Union 1 – Cooling Fins را در قسمت نوشتار Label تایپ کنید . |
3 | بخش Union را پیدا کنید . کادر تیک Keep interior borders را پاک کنید . |
4 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
5 | فقط اشیاء blk2 ، blk3 و mir1 را انتخاب کنید. |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست Plane ، zx-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، 2.5 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | زیربخش انتخاب تجمعی را پیدا کنید . روی New کلیک کنید . |
4 | در کادر محاوره‌ای New Cumulative Selection ، کانال‌های Flow plate را در قسمت متن نام تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
7 | در قسمت متن ارتفاع ، 32 را تایپ کنید . |
8 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 3 را تایپ کنید . |
9 | در قسمت متن yw ، -2 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 2 (r2)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن ارتفاع ، 25 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، عدد 6 را تایپ کنید . |
6 | در قسمت متن yw ، -2 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 3 (r3)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن ارتفاع ، 18 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، عدد 9 را تایپ کنید . |
6 | در قسمت متن yw ، -2 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 4 (r4)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن ارتفاع ، 11 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن xw ، عدد 12 را تایپ کنید . |
6 | در قسمت متن yw ، -2 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 5 (r5)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن ارتفاع ، 4 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 15 را تایپ کنید . |
6 | در قسمت متن yw ، -2 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 6 (r6)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
4 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 60 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن xw ، 13 را تایپ کنید . |
6 | در قسمت متن yw عدد 39 را تایپ کنید . |
صفحه کار 1 (wp1)> دایره 1 (c1)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 10 را تایپ کنید . |
4 | در قسمت متنی Sector angle عدد 90 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن xw ، 13 را تایپ کنید . |
6 | در قسمت متن yw عدد 30 را تایپ کنید . |
7 | قسمت Rotation Angle را پیدا کنید . در قسمت متن چرخش ، 90 را تایپ کنید . |
8 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | 1 |
9 | قسمت Object Type را پیدا کنید . از لیست Type ، Curve را انتخاب کنید . |
10 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> دایره 2 (c2)
1 | روی Component 1 (comp1)>Geometry 1>Work Plane 1 (wp1)>Plane Geometry>Circle 1 (c1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای دایره ، قسمت موقعیت را پیدا کنید . |
3 | در قسمت نوشتار xw ، 73 را تایپ کنید . |
4 | در قسمت متن yw ، 49 را تایپ کنید . |
5 | قسمت Rotation Angle را پیدا کنید . در قسمت متن چرخش ، -90 را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
صفحه کار 1 (wp1)> حذف نهادهای 1 (del1)
1 | در نوار ابزار Work Plane ، روی  Delete کلیک کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در شی c1 فقط مرزهای 1 و 2 را انتخاب کنید. |
5 | در شیء c2 ، فقط مرزهای 1 و 2 را انتخاب کنید. |
Work Plane 1 (wp1)>Copy 1 (copy1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Copy را انتخاب کنید . |
2 | فقط اشیاء del1(1) ، del1(2) و r6 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی ، بخش Displacement را پیدا کنید . |
4 | در قسمت نوشتار xw ، 3،6،9،12 را تایپ کنید . |
5 | در قسمت متن yw ، -7،-14،-21،-28 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> مستطیل 7 (r7)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Position را پیدا کنید . |
3 | در قسمت نوشتار xw ، 82 را تایپ کنید . |
4 | در قسمت متن yw عدد 50 را تایپ کنید . |
5 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> مستطیل 8 (r8)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن ارتفاع ، 8 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 85 را تایپ کنید . |
5 | در قسمت متن yw عدد 50 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> مستطیل 9 (r9)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن ارتفاع ، 15 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 88 را تایپ کنید . |
5 | در قسمت متن yw عدد 50 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> مستطیل 10 (r10)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن ارتفاع ، 22 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 91 را تایپ کنید . |
5 | در قسمت متن yw عدد 50 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> مستطیل 11 (r11)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن ارتفاع ، 29 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 94 را تایپ کنید . |
5 | در قسمت متن yw عدد 50 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> آینه 1 (mir1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Mirror را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
3 | از فهرست اشیاء ورودی ، کانال‌های صفحه جریان را انتخاب کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Point on Line of Reflection را پیدا کنید . در قسمت متن yw عدد 50 را تایپ کنید . |
6 | قسمت Normal Vector to Line of Reflection را پیدا کنید . در قسمت نوشتار xw ، عدد 0 را تایپ کنید . |
7 | در قسمت متن yw ، 1 را تایپ کنید . |
8 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، کانال های صفحه جریان را انتخاب کنید . |
صفحه کار 1 (wp1)> اتحادیه 1 (uni1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
3 | از فهرست اشیاء ورودی ، کانال‌های صفحه جریان را انتخاب کنید . |
4 | کادر تیک Keep interior borders را پاک کنید . |
اکسترود 1 – کانال های صفحه جریان
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، Extrude 1 – Flow plate channels را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
آرایه 3 – باله های خنک کننده
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | در پنجره تنظیمات آرایه ، Array 3 – Cooling Fins را در قسمت نوشتار Label تایپ کنید . |
3 | فقط شی uni1 را انتخاب کنید. |
4 | قسمت Size را پیدا کنید . در قسمت متنی اندازه y ، N_fins_model را تایپ کنید . |
5 | قسمت Displacement را پیدا کنید . در قسمت متن y ، 6 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
آرایه 4 – کانال های صفحه جریان
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | در پنجره تنظیمات آرایه ، بخش ورودی را پیدا کنید . |
3 | از فهرست اشیاء ورودی ، Extrude 1 – Flow plate channels را انتخاب کنید . |
4 | در قسمت Label text Array 4 – Flow plate channels را تایپ کنید . |
5 | قسمت Size را پیدا کنید . در قسمت متنی اندازه y ، N_fins_model را تایپ کنید . |
6 | قسمت Displacement را پیدا کنید . در قسمت متن y ، 6 را تایپ کنید . |
7 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
بلوک 4 – کانال اتصال جریان خروجی
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | تیک گزینه Resulting objects selection را انتخاب کنید . |
4 | در قسمت نوشتار برچسب ، Block 4 – Outlet flow connector channel را تایپ کنید . |
5 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 8 را تایپ کنید . |
6 | در قسمت Depth text عدد 18 را تایپ کنید . |
7 | در قسمت متن ارتفاع ، 16 را تایپ کنید . |
8 | قسمت Position را پیدا کنید . در قسمت متن x ، -10 را تایپ کنید . |
9 | در قسمت متن z ، 2 را تایپ کنید . |
بلوک 5 – کانال اتصال جریان ورودی
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، بخش Selections of Resulting Entities را پیدا کنید . |
3 | تیک گزینه Resulting objects selection را انتخاب کنید . |
4 | در قسمت نوشتار برچسب ، بلوک 5 – کانال اتصال جریان ورودی را تایپ کنید . |
5 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 8 را تایپ کنید . |
6 | در قسمت Depth text عدد 16 را تایپ کنید . |
7 | در قسمت متن ارتفاع ، 16 را تایپ کنید . |
8 | قسمت Position را پیدا کنید . در قسمت متن x ، 102 را تایپ کنید . |
9 | در قسمت متن z ، 2 را تایپ کنید . |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
3 | از لیست Objects to Add ، Array 3 – Cooling Fins را انتخاب کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط اشیاء blk4 و blk5 را انتخاب کنید. |
6 | تیک Keep objects to subtract را انتخاب کنید . |
7 |  روی Build Selected کلیک کنید . |
فرم اتحادیه (فین)
1 | در پنجره Model Builder ، روی Form Union (fin) کلیک کنید . |
2 | در پنجره تنظیمات Form Union/Assembly ، روی  Build Selected کلیک کنید . |
3 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
باله های خنک کننده
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Difference Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب تفاوت ، Cooling Fins را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، Array 3 – Cooling Fins را در لیست Selections to add انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
7 |  روی افزودن کلیک کنید . |
8 | در کادر محاوره‌ای افزودن ، آرایه 4 – کانال‌های صفحه جریان را در فهرست انتخاب‌ها برای تفریق انتخاب کنید . |
9 | روی OK کلیک کنید . |
محفظه جریان
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Union Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب اتحادیه ، Flow compartment را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، آرایه 4 – کانال‌های صفحه جریان ، بلوک 4 – کانال رابط جریان خروجی و بلوک 5 – کانال اتصال دهنده جریان ورودی را انتخاب کنید . |
5 | روی OK کلیک کنید . |
مرزهای محفظه جریان
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب مجاور ، Flow compartment boundaries را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، قسمت Flow Compartment را در لیست انتخاب‌های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
ورودی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، ورودی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط Boundary 450 را انتخاب کنید. |
پریز
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، Outlet را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرز 38 را انتخاب کنید. |
کانال اتصال جریان ورودی در خروجی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، ورودی در کانال رابط جریان خروجی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرز 17 را انتخاب کنید. |
مرز به سمت بسته باتری
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، Boundary toward battery pack را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرز 122 را انتخاب کنید. |
هندسه
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، هندسه را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Object را انتخاب کنید . |
4 | فقط باله شی را انتخاب کنید . |
تمام مرزهای خارجی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب مجاور ، همه مرزهای خارجی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، هندسه را در فهرست انتخاب‌های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
انتخاب تفاوت 2 (difsel2)
در نوار ابزار Geometry ، روی Selections کلیک کنید و Difference Selection را انتخاب کنید .
Selections کلیک کنید و Difference Selection را انتخاب کنید .انتخاب تفاوت 3 (difsel3)
در نوار ابزار Geometry ، روی Selections کلیک کنید و Difference Selection را انتخاب کنید .
Selections کلیک کنید و Difference Selection را انتخاب کنید .مرزهای شار حرارتی خارجی
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Difference Selection 2 (difsel2) کلیک کنید . |
2 | در پنجره تنظیمات برای انتخاب تفاوت ، مرزهای شار حرارت خارجی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، همه مرزهای خارجی را در لیست انتخاب‌ها برای افزودن انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
8 |  روی افزودن کلیک کنید . |
9 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تفریق ، ورودی ، خروجی ، ورودی در کانال اتصال جریان خروجی و مرز به سمت بسته باتری را انتخاب کنید . |
10 | روی OK کلیک کنید . |
11 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
کانال های صفحه جریان
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Difference Selection 3 (difsel3) کلیک کنید . |
2 | در پنجره تنظیمات برای انتخاب تفاوت ، کانال های صفحه جریان را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، قسمت Flow Compartment را در لیست انتخاب‌ها برای افزودن انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
7 |  روی افزودن کلیک کنید . |
8 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تفریق ، بلوک 4 – کانال رابط جریان خروجی و بلوک 5 – کانال اتصال دهنده جریان ورودی را انتخاب کنید . |
9 | روی OK کلیک کنید . |
مرزهای کانال صفحه جریان
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب مجاور ، مرزهای کانال صفحه جریان را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، کانال‌های صفحه جریان را در فهرست انتخاب‌های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
مرزهای کانال اتصال دهنده جریان
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب مجاور ، مرزهای کانال اتصال دهنده جریان را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌های ورودی ، بلوک 4 – کانال رابط جریان خروجی و بلوک 5 – کانال اتصال دهنده جریان ورودی را انتخاب کنید . |
5 | روی OK کلیک کنید . |
مرزهای ورودی/خروجی کانال صفحه جریان
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Intersection Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب تقاطع ، مرزهای ورودی/خروجی کانال ورودی/خروجی Flow plate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تقاطع ، مرزهای کانال صفحه جریان و مرزهای کانال اتصال دهنده جریان را انتخاب کنید . |
6 | روی OK کلیک کنید . |
لبه های ورودی/خروجی کانال صفحه جریان
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب مجاور ، لبه‌های ورودی/خروجی کانال صفحه جریان را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، مرزهای ورودی/خروجی کانال صفحه جریان را در فهرست انتخاب‌های ورودی انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای انتخاب مجاور ، بخش Entities خروجی را پیدا کنید . |
8 | از لیست سطح موجودیت هندسی ، لبه های مجاور را انتخاب کنید . |
مرزهای مش لایه مرزی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Difference Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب تفاوت ، Boundaries for boundary layer mesh را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، محدوده‌های محفظه جریان را در فهرست انتخاب‌ها برای افزودن انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
8 |  روی افزودن کلیک کنید . |
9 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تفریق ، ورودی ، خروجی و ورودی کانال اتصال جریان خروجی را انتخاب کنید . |
10 | روی OK کلیک کنید . |
