تقریباً تمام گره‌های فیزیک که در رابط‌های Electric Currents, Layered Shell اضافه می‌کنید، بخشی به نام انتخاب لایه دارند . انتخاب‌ها در آنجا با انتخاب‌های استاندارد اجسام هندسی (مرزها و لبه‌ها) تعامل دارند تا مشخصات کاملی از جایی که یک ویژگی مادی یا شرایط مرزی باید اعمال شود، ارائه می‌کند.
ویژگی‌های فیزیک می‌توانند دو نوع باشند که اساساً متفاوت هستند: آنهایی که روی خود لایه‌ها عمل می‌کنند و آنهایی که بر روی رابط بین لایه‌ها عمل می‌کنند. تنظیمات این دو نوع ویژگی کمی متفاوت است.
انتخاب های پیش فرض در قسمت Layer Selection بین ویژگی های مختلف فیزیک متفاوت است. این نشان‌دهنده این واقعیت است که برخی از ویژگی‌های فیزیکی (مانند ویژگی پوسته لایه‌ای ) به احتمال زیاد برای همه لایه‌ها اعمال می‌شوند، در حالی که سایر ویژگی‌ها (مانند اتصال پوسته همگن ) بیشتر برای یک لایه یا رابط استفاده می‌شوند.
در لیست لایه ، می توانید انتخاب کنید
• | تمام مواد لایه ای . این گزینه برای همه ویژگی ها در دسترس نیست. |
• | هر پیوند لایه لایه ای که در قسمت Materials در جزء فعلی تعریف شده است . |
• | هر پشته مواد لایه ای که در قسمت مواد در مولفه فعلی تعریف شده است . |
• | هر ماده تک لایه که در قسمت مواد در مولفه فعلی تعریف شده است . |
اگر تمام مواد لایه ای را انتخاب کنید ، نمی توانید لایه های جداگانه را کنترل کنید. سهم به همه لایه ها داده می شود. تمام اطلاعات از تعاریف ارائه شده در ویژگی های مواد لایه ای ( پیوند مواد لایه ای ، پشته مواد لایه ای ، یا مواد تک لایه ) در قسمت مواد در مولفه فعلی گرفته شده است. این بدان معنی است که یک گره فیزیک می تواند چندین توالی مختلف انباشته را در خود جای دهد. به عنوان انتخاب هندسی، می توانید از هر شی انتخاب شده در هر یک از ویژگی های مواد لایه ای استفاده کنید.
اگر پیوند مواد لایه‌ای ، پشته مواد لایه‌ای ، یا مواد تک لایه را انتخاب کنید ، فقط می‌توانید اشیاء هندسی را انتخاب کنید که بخشی از انتخاب‌های آن ویژگی هستند. در بیشتر موارد، به لیستی از چک باکس‌ها دسترسی خواهید داشت که در آن می‌توانید مشارکت‌ها را به لایه‌ها یا رابط‌هایی که به صورت جداگانه انتخاب شده‌اند، محدود کنید.
انتخاب لایه ها
هنگامی که یک ویژگی فیزیک روی لایه ها عمل می کند، تفسیر انتخاب لایه ها به صورت زیر است:
• | انتخاب مرز در هندسه مربوط به سهم دامنه در لایه های انتخاب شده است. |
• | انتخاب لبه در هندسه مربوط به سهم مرزی در سطح لایه های در معرض آن لبه است. |
این در شکل 4-6 و شکل 4-7 نشان داده شده است، که در آن وصله در پایین سمت چپ پوسته واقعی است، و طرح 3 بعدی نمای گسترده ای از آنچه را در جهان فیزیکی نشان می دهد نشان می دهد.

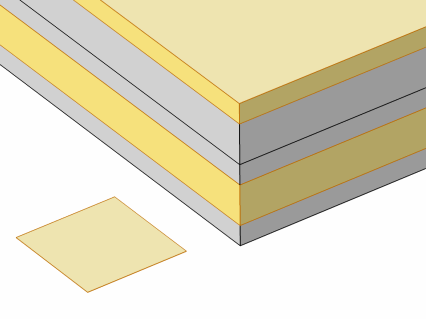

شکل 4-6: انتخاب مرز با انتخاب لایه های 2 و 5.

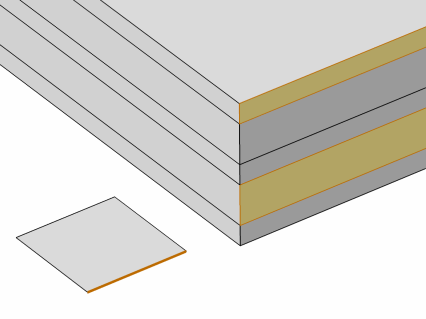

شکل 4-7: انتخاب لبه با انتخاب لایه های 2 و 5.
انتخاب های رابط
هنگامی که یک ویژگی فیزیک روی رابط ها عمل می کند، تفسیر انتخاب های رابط به شرح زیر است:
• | انتخاب مرز در هندسه مربوط به سهم مرزی در رابط های انتخاب شده است. |
• | انتخاب لبه در هندسه مربوط به مشارکت لبه در لبه های رابط موازی با لبه انتخاب شده است. |
این در شکل 4-8 و شکل 4-9 نشان داده شده است، که در آن وصله در پایین سمت چپ پوسته واقعی است، و طرح 3 بعدی نمای گسترده ای از آنچه که در دنیای فیزیکی نشان می دهد را نشان می دهد.

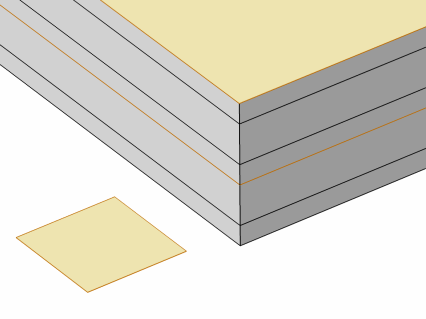

شکل 4-8: انتخاب مرز با رابط های ‘لایه 2 – لایه 3’ و ‘لایه 5 به بالا’ انتخاب شده است.

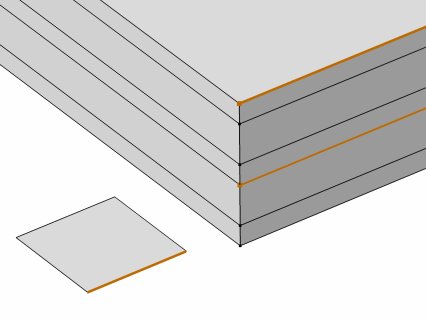

شکل 4-9: انتخاب لبه با رابط های ‘لایه 2 – لایه 3’ و ‘لایه 5 به بالا’ انتخاب شده است.
