بارهای حرارتی مدار
معرفی
این مدل نشان می‌دهد که چگونه می‌توان ویژگی‌های زمین را که از نظر مکانی در سیاره متفاوت هستند، تعریف کرد. یک ماهواره در مدار بارهای خورشیدی، آلبیدو و مادون قرمز سیاره ای (IR) را تجربه می کند، که در آن آلبیدو و IR سیاره ای می توانند با طول و عرض جغرافیایی متفاوت باشند. در این مثال، این ورودی ها از داده های صفحه گسترده و تصویر خوانده می شوند. کل تابش و شار روی ماهواره در چندین مدار ارزیابی می شود و شار آلبدو بر روی سطح زمین ترسیم می شود.
تعریف مدل
برای ارزیابی کل بارهای حرارتی محیطی روی یک ماهواره، کافی است از هندسه ای استفاده شود که پوشش بیرونی ساختار ماهواره را توصیف کند. در این مثال، یک CubeSat 1U به عنوان یک مکعب 10 سانتی متری مدل سازی شده است. یک شبکه نگاشت شده، با یک عنصر در هر طرف، برای محاسبه بارهای برخوردی کافی است زیرا هیچ سایه ای وجود ندارد.
هنگام محاسبه بارهای حرارتی مداری، استفاده از مدل دو باند خورشیدی و تابش محیطی معمول است. تشعشعات محیطی در باند خورشیدی با طول موج کوتاه، تقریباً صرفاً از خورشید مستقیم و آلبدو است. تابش در طول موج بلند، باند محیطی، از زمین، خورشید مستقیم و آلبدو است. تقسیم بین این باندها توسط کاربر قابل انتخاب است و بر اساس خواص انتشار مواد در معرض است. معمولاً در محدوده 2 تا 5 میکرومتر است . در این مثال، تقسیم بر روی 2.5 میکرومتر تنظیم شده است .
خواص سیاره آلبدو و شار سیاره هر دو تابع طول و عرض جغرافیایی هستند و از آنجایی که از مدل دو باند خورشیدی و تابش محیطی استفاده می شود، در مجموع به چهار تابع مختلف نیاز است.
• | آلبدو تابعی از طول و عرض جغرافیایی در باند طیفی خورشیدی است. این بر اساس داده های تصویر نشان داده شده در شکل 1 است . داده های این شکل برای این مثال ایجاد شده است.  |
شکل 1: داده های تصویری آلبیدو در باند خورشیدی.
• | آلبدو در باند طیفی محیط در همه جا مقدار ثابت 0.3 است. |
• | سیاره IR در باند طیفی خورشیدی صفر است. |
• | سیاره IR در باند طیفی محیط، داده های جدولی است و فقط با عرض جغرافیایی متفاوت است. |
نتایج و بحث
شکل 2 شار albedo از زمین را با رسم تابع در مجموعه داده سطح سیاره و با استفاده از بردار خورشیدی نشان می دهد. این نشان می دهد که چگونه شار آلبیدو بسته به طول و عرض جغرافیایی می تواند متفاوت باشد.

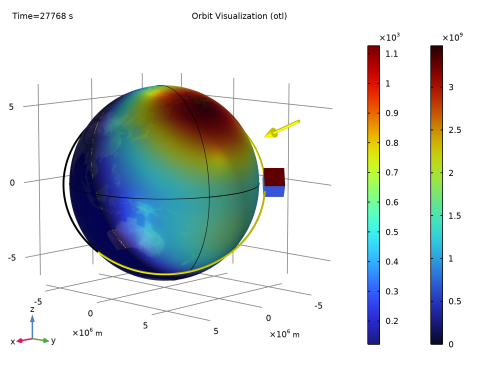

شکل 2: شار باند خورشیدی منعکس شده منتشر، آلبیدو.
شکل 3 تابش کل و هر باند را در طول زمان نشان می دهد.

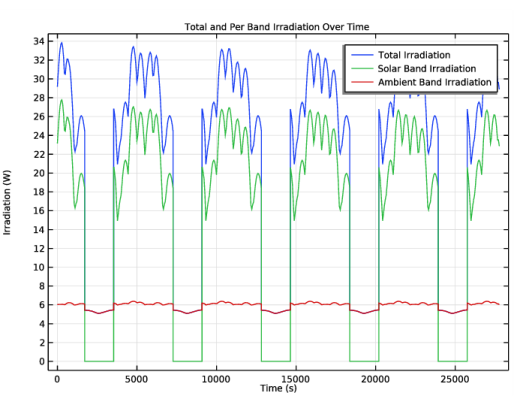

شکل 3: تغییر کل تابش در چندین دوره مداری.
شکل 4 کل تابش بین مدارها را مقایسه می کند. تابش بین مدارها متفاوت است زیرا خواص سیاره به طول و عرض جغرافیایی بستگی دارد.

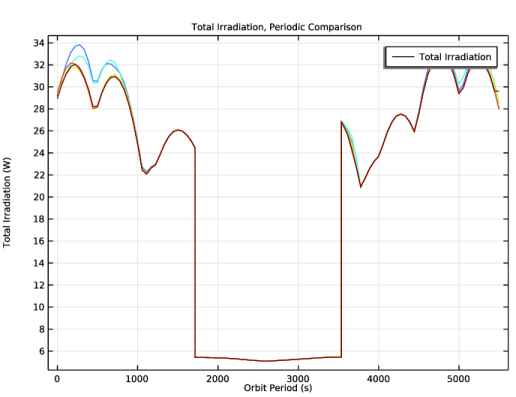

شکل 4: مقایسه کل تابش در چندین دوره مداری.
مسیر کتابخانه برنامه: Heat_Transfer_Module/Orbital_Thermal_Loads/orbit_thermal_loads
دستورالعمل مدل
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، انتقال حرارت > تابش > بارهای حرارتی مداری (OTL) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت مطالعه انتخاب ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > بارهای حرارتی مداری را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
بلوک 1 (blk1)
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Geometry 1 را گسترش دهید . |
2 | روی Geometry 1 کلیک راست کرده و Block را انتخاب کنید . |
3 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
4 | در قسمت متن Width ، 10[cm] را تایپ کنید . |
5 | در قسمت Depth text، 10[cm] را تایپ کنید . |
6 | در قسمت متن ارتفاع ، 10[cm] را تایپ کنید . |
7 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
تعاریف
حال، دو تابع برای آلبدو در باند خورشیدی و محیطی تعریف کنید.
آلبدو در باند خورشیدی به عنوان تابعی از طول و عرض جغرافیایی و بر اساس داده های تصویری تعریف می شود.
داده های تصویری باند خورشیدی آلبیدو
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Local>Image را انتخاب کنید . |
2 | در پنجره تنظیمات تصویر ، Image Data of Solar Band Albedo را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت File را پیدا کنید .  روی Browse کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل solarBandAlbedoData.png دوبار کلیک کنید . |
5 |  روی Import کلیک کنید . |
6 | در قسمت متن نام تابع ، imageData را تایپ کنید . |
7 | بخش مختصات را پیدا کنید . در قسمت متن x حداقل ، -pi را تایپ کنید . |
8 | در قسمت حداکثر متن x ، pi را تایپ کنید . |
9 | در قسمت حداقل متن y ، -pi/2 را تایپ کنید . |
10 | در قسمت حداکثر متن y ، pi/2 را تایپ کنید . |
11 | قسمت Units را پیدا کنید . در قسمت متن Arguments ، rad را تایپ کنید . |
12 | در قسمت Function text، 1 را تایپ کنید . |
Albedo مبتنی بر تصویر، باند خورشیدی
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Local>Analytic را انتخاب کنید . |
2 | در پنجره تنظیمات برای Analytic ، در قسمت نوشتار Label ، Image-Based Albedo, Solar Band را تایپ کنید . |
3 | در قسمت متن نام تابع ، ImageBasedAlbedoSolarBand را تایپ کنید . |
4 | قسمت Definition را پیدا کنید . در قسمت Expression text، imageData (طول و عرض جغرافیایی) را تایپ کنید . |
5 | در قسمت متن Arguments ، Latitude, Longitude را تایپ کنید . |
6 | قسمت Units را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
عرض جغرافیایی | راد |
طول جغرافیایی | راد |
7 | قسمت Plot Parameters را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
بحث و جدل | حد پایین | حد بالا | واحد |
عرض جغرافیایی | -pi/2 | pi/2 | راد |
طول جغرافیایی | -pi | پی | راد |
Constant Albedo، گروه IR
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Local>Analytic را انتخاب کنید . |
در باند محیط، آلبدو در همه جای سیاره روی 0.3 تنظیم شده است.
2 | در پنجره تنظیمات برای تحلیل ، Constant Albedo، IR Band را در قسمت نوشتار Label تایپ کنید . |
3 | در قسمت متن نام تابع ، ConstantAlbedo_IR_Band را تایپ کنید . |
4 | قسمت Definition را پیدا کنید . در قسمت متن Expression ، 0.3 را تایپ کنید . |
5 | در قسمت متن Arguments ، Latitude, Longitude را تایپ کنید . |
اکنون، شار IR سیاره را در باند محیط تعریف کنید. از داده های جدولی تعریف می شود و فقط با عرض جغرافیایی متفاوت است. تابع شار IR سیاره در باند خورشیدی صفر است.
IR Flux wrt Latitude
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Local>Interpolation را انتخاب کنید . |
2 | در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
تی | F(T) |
85 | 195 |
75 | 200 |
65 | 205 |
55 | 215 |
45 | 225 |
35 | 245 |
25 | 265 |
15 | 260 |
5 | 245 |
-5 | 255 |
-15 | 265 |
-25 | 265 |
-35 | 245 |
-45 | 225 |
-55 | 210 |
-65 | 195 |
-75 | 165 |
-85 | 155 |
4 | در قسمت نوشتار Label ، IR Flux wrt Latitude را تایپ کنید . |
5 | قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید: |
تابع | واحد |
int1 | W/m^2 |
6 | در جدول Argument تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
تی | 1 |
شار سیاره ای، باند IR
1 | در نوار ابزار Home ، روی  Functions کلیک کنید و Local>Analytic را انتخاب کنید . |
2 | در پنجره تنظیمات برای تحلیل ، در قسمت نوشتار Label، Planetary Flux، IR Band را تایپ کنید . |
3 | در قسمت متن نام تابع ، PlanetaryFlux_IR_Band را تایپ کنید . |
4 | قسمت Definition را پیدا کنید . در قسمت متن Expression ، int1 (Latitude*90/pi) را تایپ کنید . |
5 | در قسمت متن Arguments ، Latitude, Longitude را تایپ کنید . |
6 | قسمت Units را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
بحث و جدل | واحد |
عرض جغرافیایی | 1 |
طول جغرافیایی | 1 |
ادغام 1 (در اول)
1 | در نوار ابزار تعاریف ، روی  Nonlocal Couplings کلیک کرده و Integration را انتخاب کنید . |
یک اپراتور ادغام برای ادغام تابش خارجی بر روی مرزهای فضاپیما اضافه شده است.
2 | در پنجره تنظیمات برای ادغام ، در قسمت متن نام اپراتور، intopAll را تایپ کنید . |
3 | بخش انتخاب منبع را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | از لیست انتخاب ، همه مرزها را انتخاب کنید . |
بارهای حرارتی مداری (OTL)
خواص خورشید 1
بردار خورشید و شار خورشیدی مطابق با انقلاب تابستانی تنظیم شده است.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)> Orbital Thermal Loads (otl) روی Sun Properties 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Sun Properties ، بخش Sun Properties را پیدا کنید . |
3 | از لیست جهت خورشید ، انقلاب تابستانی را انتخاب کنید . |
خواص سیاره 1
1 | در پنجره Model Builder ، روی Planet Properties 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های سیاره ، قسمت ویژگی های سیاره را پیدا کنید . |
3 | زیربخش موقعیت اولیه سیاره را پیدا کنید . از لیست زمان شروع سیاره ، طول جغرافیایی در نقطه زیر فضاپیما را انتخاب کنید . |
بسته به طول و عرض جغرافیایی، توابع تعریف شده قبلی را برای شار مادون قرمز آلبیدو و سیاره انتخاب کنید.
4 | قسمت Radiative Properties را پیدا کنید . از فهرست وابستگی موقعیت جغرافیایی ، طول و عرض جغرافیایی را انتخاب کنید . |
5 | از لیست f α 0 (lat، long) ، User تعریف شده برای هر باند را انتخاب کنید . |
6 | در جدول تنظیمات زیر را وارد کنید: |
باند طیفی | تابع ALBEDO |
خورشیدی: [0, 2.5[one][ | Albedo مبتنی بر تصویر، باند خورشیدی (ImageBasedAlbedoSolarBand) |
محیط: [2.5[um]، +infinity[ | Constant Albedo، گروه IR (ConstantAlbedo_IR_Band) |
7 | از لیست f q 0,IR (lat,long) User defined برای هر باند را انتخاب کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
باند طیفی | تابع شار مادون قرمز سیاره |
محیط: [2.5[um]، +infinity[ | شار سیاره‌ای، باند IR (PlanetaryFlux_IR_Band) |
پارامترهای مداری 1
یک مدار دایره ای در ارتفاع 400 کیلومتری، شیب 50 درجه و زمان محلی در گره صعودی 15 ساعت تعیین شده است.
1 | در پنجره Model Builder ، روی Orbital Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترهای مداری ، بخش پارامترهای مداری را پیدا کنید . |
3 | از لیست نوع مدار ، دایره ای را انتخاب کنید . |
4 | در قسمت نوشتار R ، otl.R_planet+400[km] را تایپ کنید . |
5 | در قسمت متن i ، 50[deg] را تایپ کنید . |
6 | از لیست گره صعودی ، زمان محلی در گره صعودی را انتخاب کنید . |
7 | در قسمت متن t Ω ، 15[h] را تایپ کنید . |
جهت سفینه فضایی 1
جهت گیری ماهواره به گونه ای است که جهت اولیه به سمت زمین است. ماهواره به آرامی حول محور اصلی خود می چرخد، بنابراین محور ثانویه می تواند هر برداری باشد که موازی با نادر نباشد. در این مورد از تنظیم پیش فرض، جهت +X مربوط به جهت حرکت استفاده می شود.
1 | در پنجره Model Builder ، روی Spacecraft Orientation 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهت‌گیری فضاپیما ، بخش جهت‌گیری فضاپیما را پیدا کنید . |
3 | زیربخش چرخش ها را پیدا کنید . از فهرست چرخش در مورد محور اصلی ، Angular rate را انتخاب کنید . |
4 | در قسمت متن ω ، 2*360[deg]/otl.T_orbit را تایپ کنید . |
ایجاد رابط رویدادها 1
به منظور کنترل عبور فضاپیما از کسوف، یک رابط رویدادها ضروری است و همیشه باید هنگام استفاده از فیزیک بارهای حرارتی مداری اضافه شود.
1 | در پنجره Model Builder ، روی Generate Events Interface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای ایجاد رابط رویدادها ، بخش Generate Events Interface را پیدا کنید . |
3 | روی ایجاد جدید کلیک کنید . |
سطح پراکنده 1
حال، خواص تشعشعی مرزهای مختلف را تعریف کنید.
1 | در پنجره Model Builder ، روی Diffuse Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای سطح منتشر ، بخش انتشار سطحی را پیدا کنید . |
3 | از لیست ε ، User defined برای هر باند را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
باند طیفی | انتشار (1) |
خورشیدی: [0, 2.5[one][ | 0.3 |
محیط: [2.5[um]، +infinity[ | 0.85 |
سطح پراکنده 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Diffuse Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح پراکنده ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 1 2 5 6 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای سطح منتشر ، بخش انتشار سطحی را پیدا کنید . |
7 | از لیست ε ، User defined را انتخاب کنید . در قسمت متن مرتبط، 0.95 را تایپ کنید . |
مش 1
یک شبکه نگاشت شده، با یک عنصر در هر طرف، برای محاسبه بارهای برخوردی کافی است زیرا هیچ سایه ای وجود ندارد.
جارو 1
در نوار ابزار Mesh ، روی Swept کلیک کنید .
Swept کلیک کنید .اندازه
1 | در پنجره Model Builder ، روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 0.1 را تایپ کنید . |
5 |  روی ساخت همه کلیک کنید . |
مطالعه 1
مرحله 1: بارهای حرارتی مدار
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی Step 1: Orbit Thermal Loads کلیک کنید . |
2 | در پنجره تنظیمات برای بارهای حرارتی مدار ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متنی Output Orbit Times ، range(0,0.01,5) را تایپ کنید . |
4 | برای گسترش بخش Values of Dependent Variables کلیک کنید . در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
تجسم مدار (OTL)
نمودار پیش‌فرض تجسم مدار را برای نمایش شار آلبیدو روی سیاره تغییر دهید.
1 | در پنجره Model Builder ، گره Orbit Visualization (otl) را گسترش دهید . |
کسوف
1 | در پنجره Model Builder ، Results>Orbit Visualization (otl)>Eclipse node را گسترش دهید، سپس بر روی Eclipse کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 | از لیست رنگ ، سفارشی را انتخاب کنید . |
4 | در ویندوز، روی نوار رنگی زیر کلیک کنید، یا – اگر از دسکتاپ چند پلتفرمی استفاده می کنید – روی دکمه Color کلیک کنید. |
5 | روی تعریف رنگ های سفارشی کلیک کنید . |
6 | مقادیر RGB را به ترتیب روی 0، 0 و 64 قرار دهید. |
7 | روی افزودن به رنگ های سفارشی کلیک کنید . |
8 | روی نمایش تنها پالت رنگ یا تأیید در دسکتاپ چند پلتفرمی کلیک کنید . |
شفافیت 1
1 | در پنجره Model Builder ، روی Transparency 1 کلیک کنید . |
2 | در پنجره تنظیمات برای شفافیت ، بخش شفافیت را پیدا کنید . |
3 | در قسمت متن شفافیت ، 0.2 را تایپ کنید . |
آلبیدو فلاکس
1 | در پنجره Model Builder ، روی Orbit Visualization (otl) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، Albedo Flux را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، -ImageBasedAlbedoSolarBand(Latitude, Longitude)*otl.sup1.q0s*(x*otl.SVX_ECS+y*otl.SVY_ECS+z*otl.SVZ_ECS) را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Rainbow>RainbowDark را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
فیلتر 1
1 | روی Albedo Flux راست کلیک کرده و Filter را انتخاب کنید . |
2 | در پنجره تنظیمات برای فیلتر ، قسمت انتخاب عنصر را پیدا کنید . |
3 | در قسمت عبارت Logical for inclusion text x*otl.SVX_ECS+y*otl.SVY_ECS+z*otl.SVZ_ECS<0 را تایپ کنید . |
شفافیت 1
1 | در پنجره Model Builder ، روی Albedo Flux راست کلیک کرده و Transparency را انتخاب کنید . |
2 | در پنجره تنظیمات برای شفافیت ، بخش شفافیت را پیدا کنید . |
3 | در قسمت متن شفافیت ، 0.2 را تایپ کنید . |
آلبیدو فلاکس
1 | در پنجره Model Builder ، روی Albedo Flux کلیک کنید . |
2 | در نوار ابزار Orbit Visualization (otl) ، روی  Plot کلیک کنید . |
تکامل تابش کل و هر باند را در طول زمان ترسیم کنید.
تابش کل و هر باند در طول زمان
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، تابش کل و پر باند در طول زمان را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . |
4 | کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، تابش (W) را تایپ کنید . |
5 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
جهانی 1
1 | روی Total and Per Band Irradiation Over Time کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
intopAll(otl.Gext1+otl.Gext2) | دبلیو | تابش کامل |
intopAll(otl.Gext1) | دبلیو | تابش باند خورشیدی |
intopAll(otl.Gext2) | دبلیو | تابش باند محیطی |
4 | در نوار ابزار مجموع و پر باند تابش در طول زمان ، روی  Plot کلیک کنید . |
تکامل تابش کل را در هر دوره مداری ترسیم کنید.
تابش کل، مقایسه دوره ای
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، تابش کامل، مقایسه دوره ای را در قسمت نوشتار برچسب تایپ کنید. |
3 | قسمت Plot Settings را پیدا کنید . |
4 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، Orbit Period (s) را تایپ کنید . |
5 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
جهانی 1
1 | روی Total Irradiation، Periodic Comparison کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
intopAll(otl.Gext1+otl.Gext2) | دبلیو | تابش کامل |
4 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
5 | در قسمت Expression text mod(t,otl.T_orbit) را تایپ کنید . |
فیلتر 1
1 | روی Global 1 کلیک راست کرده و Filter را انتخاب کنید . |
2 | در پنجره تنظیمات برای فیلتر ، قسمت Line Segment Selection را پیدا کنید . |
3 | چک باکس Decreasing x را پاک کنید . |
بیان رنگ 1
1 | در پنجره Model Builder ، روی Global 1 کلیک راست کرده و Color Expression را انتخاب کنید . |
2 | در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text ceil(t/otl.T_orbit) را تایپ کنید . |
4 | چک باکس Description را انتخاب کنید . در قسمت متن مرتبط، Orbit Number را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید . تیک Color legend را پاک کنید . |
6 | در نوار ابزار تابش کل، مقایسه دوره ای ، روی  Plot کلیک کنید . |
تابش کل، مقایسه دوره ای
1 | در پنجره Model Builder ، در بخش Results ، روی Total Irradiation, Periodic Comparison کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | تیک Show legends را پاک کنید . |
در نهایت، یک گروه ارزیابی اضافه کنید تا میانگین زمان تابش کل محیط را بدست آورید.
میانگین کل تابش در طول زمان
1 | در نوار ابزار نتایج ، روی  Evaluation Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه ارزیابی ، میانگین تابش کل در طول زمان را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست انتخاب زمان ، First را انتخاب کنید . |
4 | قسمت Transformation را پیدا کنید . تیک Transpose را انتخاب کنید . |
5 | برای گسترش بخش Format کلیک کنید . از فهرست شامل پارامترها ، خاموش را انتخاب کنید . |
ارزیابی جهانی 1
1 | روی میانگین کل تابش در طول زمان کلیک راست کرده و ارزیابی جهانی را انتخاب کنید . |
2 | در پنجره تنظیمات برای ارزیابی جهانی ، بخش عبارات را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
timeavg(0، در (‘آخرین’، t)، intopAll (otl.Gext1+otl.Gext2)، ‘nointerp’) | دبلیو | تابش کلی با میانگین زمان |
4 | در نوار ابزار میانگین کل تابش در طول زمان ، روی  ارزیابی کلیک کنید . |
