ایجاد مش برای یک جامد وارداتی اغلب سریعترین راه برای ارزیابی کیفیت هندسه و شناسایی مناطقی است که نیاز به تعمیر یا شکست دارند. برای اجسام پیچیده‌تر با جزئیات زیاد، می‌توانید در ابتدا فقط با ایجاد یک شبکه سطحی در زمان خود صرفه‌جویی کنید.
دو گره اطلاعاتی در زیر گره Free Triangular 1 در دنباله مش ظاهر می شوند. این پیام‌های اطلاعاتی نشان می‌دهد که هندسه دارای لبه‌هایی است که بسیار کوتاه‌تر از اندازه حداقل عنصر هستند و وجه‌هایی وجود دارند که کوچکتر از حداقل اندازه عنصر هستند. این گره ها حاوی لیستی از موجودیت ها هستند، در این مورد لبه های کوتاه و صورت های کوچک که باعث ایجاد مشکل می شوند. این موجودات همچنین در هندسه برجسته می شوند و معمولاً توسط یک شبکه متراکم تر احاطه می شوند که چهره ها یا لبه ها را به طور قابل توجهی کوچکتر از هندسه نشان می دهد.
4 |
5 |

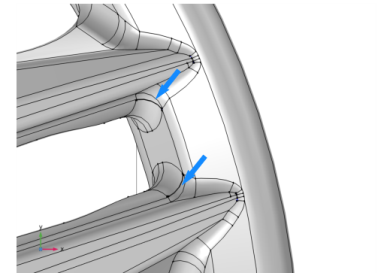

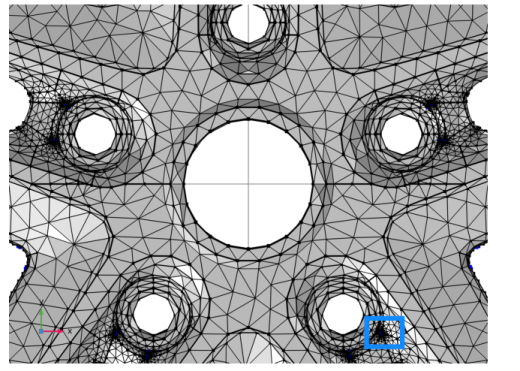

صورت مثلثی کوچک و وجه تکه ای مجاور آن را می توان در دو مکان در اطراف هر محل سوراخ پیچ پیدا کرد. لبه های برجسته شده در لیست انتخاب گره اطلاعات فهرست شده اند.
برای به دست آوردن اندازه معرف برای این چهره ها، طول یکی از لبه های آن را به شماره 1384 در لیست اندازه بگیرید که با فلش در شکل سمت راست مشخص شده است.
6 |
پنجره پیام ها طول لبه را نشان می دهد که 5.4193e-5 متر است – یعنی 5.4193·10 -5 متر یا حدود 0.002 اینچ.
