اکتشاف مغناطیسی ذخایر سنگ آهن

View Categories

اکتشاف مغناطیسی ذخایر سنگ آهن

16 min read

PDF

اکتشاف مغناطیسی ذخایر سنگ آهن
معرفی
اکتشاف مغناطیسی یکی از روش های اکتشاف زمین شناسی است که برای انواع خاصی از ذخایر سنگ آهن، به ویژه آنهایی که از مگنتیت و هماتیت تشکیل شده اند، قابل استفاده است. تخمین مختصات مرکز جرم و وسعت فضایی لایه های غنی از آهن به کاهش هزینه اکتشاف کمک می کند. کاوش مغناطیسی غیرفعال متکی بر نقشه برداری دقیق از ناهنجاری های ژئومغناطیسی محلی – انحراف میدان های مغناطیسی طبیعی از مقادیر پیش بینی شده آنها بر اساس مدل دوقطبی مغناطیسی میدان زمین است. این نرم افزار تخمین ناهنجاری مغناطیسی را برای اکتشافات سطحی و هوایی بررسی می کند.
ناهنجاری های مغناطیسی پوسته ممکن است ناشی از مغناطش القایی یا باقیمانده سنگ های غنی از آهن باشد. در میان تمام کانی‌های آهن زمینی، مگنتیت بیشترین نفوذپذیری مغناطیسی را دارد (تا μ  =  650 در مگنتیت دانه‌ریز) و قوی‌ترین مغناطیس باقیمانده حرارتی طبیعی (تا r  =  5000  A/m) ( مراجعه 1 ). . ماده معدنی دیگری با خاصیت مغناطیسی نسبتاً قوی، هماتیت است ( مرجع 1 ). مگنتیت و هماتیت کانی های اصلی سنگ آهن با عیار بالا هستند. این نرم افزار از مقادیر متوسط ​​نفوذپذیری مغناطیسی ( μ  =  3.5 ) و مغناطش باقی مانده ( M) استفاده می کند. =  60  A/m) که برای مگنتیت زمینی با توزیع اندازه دانه 20-200 میکرومتر معمولی  است ( مرجع 1 ) غلظت مگنتیت در سنگ معدن غنی از آهن 25 درصد در نظر گرفته شده است.
تعریف مدل
مسائل مغناطیسی بدون جریان های الکتریکی قابل توجه را می توان بر حسب پتانسیل مغناطیسی اسکالر حل کرد. تغییرات نفوذپذیری مغناطیسی یا مغناطش باقیمانده باعث انحرافات کوچک میدان های مغناطیسی از حد معمول می شود (ناهنجاری های ژئومغناطیسی محلی)، که می توانید با استفاده از فرمول پتانسیل کاهش یافته رابط میدان های مغناطیسی، بدون جریان، آنها را به دقت مدل کنید. میدان مغناطیسی پس زمینه در حوزه شبیه سازی یکنواخت فرض می شود. شدت و جهت میدان مغناطیسی طبیعی با استفاده از داده‌های مرکز ملی داده‌های ژئوفیزیک دولت ایالات متحده ( مرجع 2 ) تخمین زده می‌شود.
این کاربرد مغناطش القایی و باقیمانده سنگها را در خارج از بدنه سنگ آهن نادیده می گیرد. بستر سنگ آهن با یک بیضی مسطح یکنواخت با حداکثر ضخامت عمودی 100  متر، حداکثر عرض شمالی-جنوبی 400  متر و گستره شرقی-غربی 2000  متر تقریب می یابد. مختصات مرکز جرم بستر سنگ معدن ( 2500 ،  1500 ) متر از گوشه پایین سمت چپ ( 200  متر بالاتر از سطح دریا) در زیر گودال شرقی معدن کوه عقاب، یک عملیات معدنی سابق شرکت فولاد قیصر در واقع شده است. شهرستان ریورساید، کالیفرنیا ( مراجعه 3). مکان و شکل خاص سنگ معدن مغناطیسی در این برنامه بر اساس هیچ اکتشاف زمین شناسی واقعی نیست، بلکه برای شبیه سازی اندازه و شکل اولیه چنین سنگ معدنی انتخاب شده است. شکل 1 هندسه مدل را نشان می دهد.

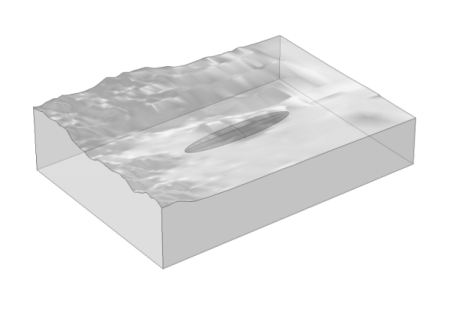

شکل 1: هندسه مدل.
توپوگرافی
نقشه توپوگرافی مورد استفاده برای این برنامه شامل یک شبکه مستطیلی است که شامل 157 در 111 نقطه با فاصله 1  ثانیه قوس ( 1/3600 درجه ) در هر دو جهت افقی است انحنای ژئوئید در ترسیم این هندسه از داده های ارتفاع نادیده گرفته شده است. گوشه پایین سمت چپ (جنوب غربی) نقشه در عرض جغرافیایی 33.85 درجه (شمال) و طول جغرافیایی 115.5 درجه (غرب) قرار دارد. اندازه دامنه شبیه‌سازی  در شرق-غرب ( محور x )، 3410  متر در جهت شمال-جنوب ( محور ) و 1934.4  متر در جهت بالا به پایین ( z) است.-محور). تصویر ماهواره ای از این منطقه را می توان در ( مراجعه 4 ) مشاهده کرد.
یک مدل رقومی ارتفاع (DEM) برای این مثال را می توان از مجموعه داده های ارتفاعی ملی (NED) مرکز داده سازمان زمین شناسی ایالات متحده ( مرجع 5 ) استخراج کرد. برنامه رایگان MicroDEM ( مرجع 6 ) داده های ارتفاع USGS را به یک فایل ASCII حاوی ماتریس elevation تبدیل می کند که می توانید آن را به عنوان یک ویژگی تابع درون یابی به COMSOL Multiphysics وارد کنید. سپس از تابع درون یابی می توانید با استفاده از ویژگی Parametric Surface یک هندسه ایجاد کنید. به صورت اختیاری، هندسه به دست آمده را می توان در قالب فایل CAD باینری داخلی (mphbin.) ذخیره کرد. وارد کردن فایل CAD ذخیره شده به دسکتاپ COMSOL نقطه شروع دستورالعمل های گام به گام این برنامه است. شکل 2شامل نموداری از نقشه ارتفاع حاصله همانطور که در COMSOL Multiphysics ظاهر می شود.

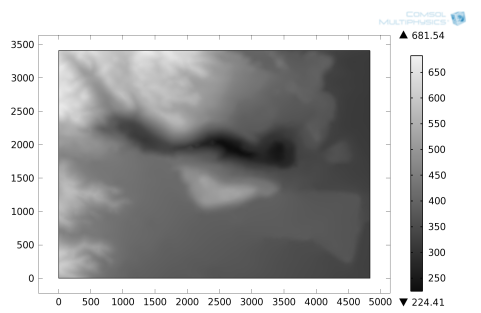

شکل 2: نقشه ارتفاعی دامنه شبیه سازی (نقشه مرزی مختصات z در مرز 6).
معادلات دامنه
در یک منطقه عاری از جریان، که در آن
می توان یک پتانسیل مغناطیسی اسکالر، m را تعریف کرد ، به طوری که
این مشابه تعریف پتانسیل الکتریکی برای میدان های الکتریکی ساکن است. با استفاده از رابطه سازنده بین چگالی شار مغناطیسی و میدان مغناطیسی،
همراه با معادله
می توان معادله ای برای m استخراج کرد :
فرمول پتانسیل کاهش یافته مورد استفاده در این مدل پتانسیل مغناطیسی کل را به قسمت های خارجی و کاهش یافته تقسیم می کند، tot  =  ext  +  قرمز ، که در آن پتانسیل کاهش یافته قرمز متغیر وابسته است:
پتانسیل مغناطیسی خارجی به راحتی به عنوان یک میدان مغناطیسی خارجی تعریف می شود، بنابراین معادله ای که در عمل استفاده می شود.
برای شبیه‌سازی میدان ژئومغناطیسی پس‌زمینه، اجزای میدان مغناطیسی خارجی از طریق شدت کل، انحراف مغناطیسی و زوایای شیب به صورت زیر بیان می‌شوند:
بر اساس داده های ارائه شده توسط مرکز داده NOAA ( مراجعه 3 )، زاویه شیب و انحراف برای این مکان (N  33.85 ° ، W 115.5  ° ) به ترتیب تقریباً 59.357 ° Incl  =  و 12.275  درجه  کاهش می باشد . بزرگی چگالی شار مغناطیسی طبیعی ( 0  =  μ 0 ) 48.163 μ T تخمین زده می شود.
فرض می شود که چگالی شار مغناطیسی باقیمانده با جهت محلی معاصر میدان ژئومغناطیسی همسو باشد:
به طور کلی، مغناطش باقیمانده حرارتی نباید با میدان مغناطیسی زمین همسو باشد.
مقادیر نفوذپذیری مغناطیسی و شار باقیمانده مورد استفاده برای سنگ آهن بر اساس پارامترهای معمولی سنگ مگنتیت و یک مدل همگن سازی ساده با در نظر گرفتن رقت مغناطیسی در بستر سنگ است:
غلظت مگنتیت c در سنگ معدن 25 درصد در نظر گرفته شده است.
شرایط مرزی
در امتداد مرزهای بیرونی جعبه اطراف، اغتشاش میدان مغناطیسی ( قرمز ) مماس بر مرزها فرض می‌شود. شرط مرزی طبیعی از معادله است
بنابراین، میدان مغناطیسی کاهش‌یافته با یک شرط نویمان بر روی پتانسیل کاهش‌یافته مماس بر مرز می‌شود. مرزهای داخلی به عنوان شرایط مرزی پیوستگی مدل‌سازی می‌شوند و نیازی به ورودی کاربر ندارند.
اگر شرایط مرزی وجود نداشته باشد که مقدار Vm را محدود کند (مانند پتانسیل مغناطیسی یا پتانسیل صفر) رابط میدان های مغناطیسی، بدون جریان به طور خودکار یک محدودیت نقطه،   0 را با استفاده از یک عبارت ضعیف در سطح سیستم معادله اضافه می کند. . این تضمین می کند که پتانسیل اسکالر m به طور منحصر به فرد در مسائل با شرایط مرزی نویمان خالص تعریف شده است.
نتایج و بحث
شکل 3 انحرافات شدت میدان مغناطیسی را در زمین (نقطه مرزی) و در ارتفاع 1300  متری نشان می دهد. حداکثر اغتشاش میدان مغناطیسی روی زمین 2  A/m و در ارتفاع 1300 متری به 0.1  A/m کاهش یافته استدر هر دو مکان حداکثر تقریباً بالای مرکز جرم بدنه سنگ معدن مگنتیت قرار دارد. این نتایج نشان می‌دهد که اکتشاف مغناطیسی هوایی ممکن است مکان را نشان دهد و تخمین‌هایی از وسعت افقی ذخایر غنی از مگنتیت ارائه دهد، اما همچنین کاوش مغناطیسی زمینی ظاهراً ابزار اکتشافی بسیار حساس‌تری نسبت به اکتشاف هوایی است.

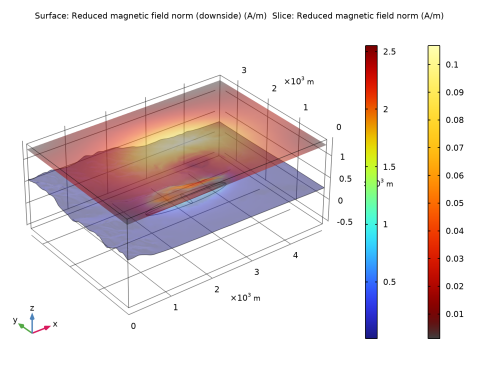

شکل 3: نمودار رنگی برش آشفتگی های شدت مغناطیسی (هنجار کاهش میدان مغناطیسی) را در ارتفاع 1300 متری نشان می دهد. نمودار مرزی همان مقدار را روی زمین نشان می دهد.

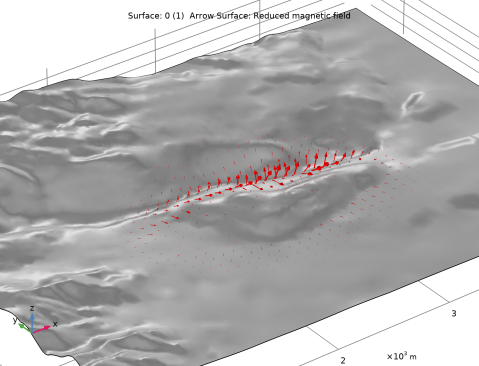

شکل 4: فلش ها جهت و بزرگی نسبی کاهش میدان مغناطیسی را در سطح زمین نشان می دهند.
شکل 5 نمودار برشی از نسبت بی بعدی مغناطیس های باقیمانده و القایی، Br (μ ) را در داخل بدنه سنگ آهن، در ارتفاع 200  متری از سطح دریا نشان می دهد. این نمودار نشان می‌دهد که سهم مغناطیس‌های پسماند و القایی در ناهنجاری مغناطیسی می‌تواند برای پارامترهای مغناطیسی واقعی مگنتیت قابل مقایسه باشد ( مرجع 1 ).

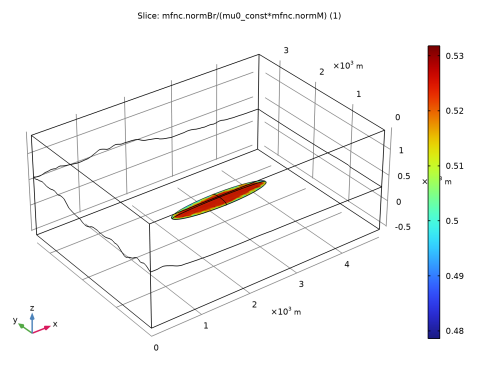

شکل 5: نمودار نسبت بی بعد مغناطیس های باقیمانده به القایی در داخل بدنه سنگ آهن در ارتفاع 200 متری از سطح دریا را برش دهید. دو سهم در ناهنجاری مغناطیسی از قدر قابل مقایسه هستند.
منابع
1. G. Kletetschka، PJ Wasilewski، و PT Taylor، “هماتیت در مقابل مگنتیت به عنوان امضای ناهنجاری های مغناطیسی سیاره ای”، Physics of the Earth and Planetary Interiors ، جلد. 119، صص 259-267، 2000.
2. NOAA، مراکز ملی اطلاعات محیطی، https://www.ngdc.noaa.gov/geomag-web/
3. نیروی ER، “معدن کوه عقاب – زمین شناسی عملیات فولاد کایزر سابق در شهرستان ریورساید، کالیفرنیا”، گزارش پرونده باز سازمان زمین شناسی ایالات متحده 01-237.
4. Google Maps، https://maps.google.com/maps?f=q&hl=en&geocode=&q=33.865,-115.475&ie=UTF8&t=h&z=16&iwloc=addr
5. داده های موجود از سازمان زمین شناسی ایالات متحده، مجموعه داده های ارتفاعی ملی، با استفاده از نمایشگر پیشرفته نقشه ملی، https://viewer.nationalmap.gov/advanced-viewer/
6. صفحه اصلی MICRODEM، http://www.usna.edu/Users/oceano/pguth/website/microdem/microdem.htm
مسیر کتابخانه برنامه: ACDC_Module/Introductory_Magnetostatics/magnetic_prospecting
دستورالعمل مدلسازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  3D کلیک کنید .
2
در درخت Select  Physics ، AC/DC>Magnetic  Fields،  No  Currents>Magnetic  Fields،  No  Currents  (mfnc) را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
 روی مطالعه کلیک کنید .
5
در درخت انتخاب  مطالعه ، General  Studies>Stationary را انتخاب کنید .
6
 روی Done کلیک کنید .
تعاریف جهانی
پارامترهای 1
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
ارزش
شرح
wall_magn
3.5
3.5
گذردهی نسبی مگنتیت
c_magn
0.25
0.25
غلظت مگنتیت در سنگ معدن
Mr_magn
60[A/m]
60 A/M
مغناطیس بازمانده مگنتیت
H0
48163[nT]/mu0_const
38.327 A/M
میدان ژئومغناطیسی
شامل
59.357 [درجه]
1.036 راد
تمایل محلی
کاهش
12.275 [درجه]
0.21424 راد
انحراف محلی
متغیرهای 1
1
در نوار ابزار صفحه اصلی ، روی  متغیرها کلیک کنید و متغیرهای جهانی  را انتخاب کنید .
2
در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

نام
اصطلاح
واحد
شرح
Br_magn
Mr_magn*mu0_const
تی
چگالی شار پسماند مگنتیت
برادر
Br_magn*c_magn
تی
تراکم شار دهان باقی می ماند
Gx
cos(Incl)*sin(Decl)
جهت میدان ژئومغناطیسی، جزء x
گی
cos(Incl)*cos(Decl)
جهت میدان ژئومغناطیسی، جزء y
Gz
گناه (شامل)
جهت میدان ژئومغناطیسی، مولفه z
دیوار_دهان
1+(mur_magn-1)*c_magn
مدل برای گذردهی نسبی سنگ معدن
هندسه 1
هندسه به دست آمده از نقشه ارتفاع در یک فایل MPHBIN (فرمت فایل CAD بومی COMSOL Multiphysics) موجود است که می تواند در گره هندسه وارد شود.
واردات 1 (imp1)
1
در نوار ابزار صفحه اصلی ، روی  واردات کلیک کنید .
2
در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید .
3
 روی Browse کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل magnetic_prospecting.mphbin دوبار کلیک کنید .
5
 روی Import کلیک کنید .
یک بیضی ایجاد کنید که ذخایر سنگ آهن را مدل سازی کند.
بیضی 1 (elp1)
1
در نوار ابزار Geometry ، روی  More  Primitives کلیک کنید و Ellipsoid را انتخاب کنید .
2
در پنجره تنظیمات برای Ellipsoid ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متن a-semiaxis ، 1000 را تایپ کنید .
4
در قسمت متن b-semiaxis ، 200 را تایپ کنید .
5
در قسمت متن c-semiaxis 50 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، 2500 را تایپ کنید .
7
در قسمت متن y ، 1500 را تایپ کنید .
8
در قسمت متن z ، 200 را تایپ کنید .
9
 روی Build  All  Objects کلیک کنید .
شفافیت را فعال کنید تا مطمئن شوید که سپرده در موقعیت صحیح قرار دارد.
10
 روی دکمه Transparency در نوار ابزار Graphics کلیک کنید .
مواد
از یک ماده برای پس زمینه (هوا و سنگ های غیر مغناطیسی) و دیگری برای سنگ آهن استفاده کنید. برای سنگ معدن، شما نفوذپذیری نسبی را به عنوان یک ویژگی ماده مشخص می کنید، اما مغناطش باقیمانده را در تنظیمات فیزیک اضافه می کنید.
مواد پس زمینه
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Materials راست کلیک کرده و Blank  Material را انتخاب کنید .
2
در پنجره تنظیمات برای Material ، قسمت Material  Contents را پیدا کنید .
3
در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
نفوذپذیری نسبی
mur_eye ; murii = mur_iso، murij = 0
1
1
پایه ای
4
در قسمت نوشتار Label ، Background Material را تایپ کنید .
سنگ معدن
1
روی Materials کلیک راست کرده و Blank  Material را انتخاب کنید .
2
فقط دامنه 3 را انتخاب کنید.
3
در پنجره تنظیمات برای Material ، قسمت Material  Contents را پیدا کنید .
4
در جدول تنظیمات زیر را وارد کنید:

ویژگی
متغیر
ارزش
واحد
گروه اموال
نفوذپذیری نسبی
mur_eye ; murii = mur_iso، murij = 0
دیوار_دهان
1
پایه ای
5
در قسمت Label text، Ore را تایپ کنید .
میدان های مغناطیسی، بدون جریان (MFNC)
بقای شار مغناطیسی 2
1
در پنجره Model  Builder ، در قسمت Component   (comp1) روی Fields Magnetic  Fields,  No  Currents  (mfnc) راست کلیک کرده و Magnetic  Flux  Conservation را انتخاب کنید .
2
فقط دامنه 3 را انتخاب کنید.
3
در پنجره تنظیمات برای حفظ شار مغناطیسی  ، بخش Constitutive Relation B-H را پیدا کنید .
4
از لیست مدل مغناطیسی  ، چگالی شار پسماند را انتخاب کنید .
5
از   ||      ||   لیست، User  defined را انتخاب کنید . در قسمت متن مرتبط، Br را تایپ کنید .
6
بردار e را به صورت مشخص کنید

Gx
ایکس
گی
y
Gz
z
میدان ژئومغناطیسی محلی را به عنوان میدان پس زمینه برای مشکل مشخص کنید.
7
در پنجره Model  Builder ، روی فیلدهای مغناطیسی ،  بدون جریان (mfnc) کلیک کنید .
8
در پنجره تنظیمات برای میدان های مغناطیسی  ،  بدون  جریان ، بخش زمینه مغناطیسی پس زمینه  را پیدا کنید .
9
از لیست حل  برای ، فیلد کاهش یافته  را انتخاب کنید .
10
بردار H b را به صورت مشخص کنید

H0*Gx
ایکس
H0*Gy
y
H0*Gz
z
چگالی شار مغناطیسی خارجی 1
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و External  Magnetic  Flux  Density را انتخاب کنید .
به جای عایق مغناطیسی، چگالی شار مغناطیسی خارجی را به عنوان شرایط مرزی اعمال کنید . اولی فقط در میدان نسبی عمل می کند، در حالی که دومی شرطی را برای میدان کل تعیین می کند.
2
فقط مرزهای 1-5، 7-9، 18 و 19 را انتخاب کنید.
مطالعه 1
تولید خودکار نمودارهای پیش فرض را غیرفعال کنید. پس از حل، نمودارها را به صورت دستی ایجاد خواهید کرد.
1
در پنجره Model  Builder ، روی Study  1 کلیک کنید .
2
در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه  را پیدا کنید .
3
تیک Generate  defaults defaults را  پاک کنید .
4
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
در پنجره Model  Builder ، گره Results را گسترش دهید .
یک راه حل دوم با یک انتخاب فعال فقط در مرز مربوط به سطح زمین ایجاد کنید. هنگام ترسیم داده های سطحی از این راه حل استفاده خواهید کرد.
مطالعه 1 / راه حل 1 (2) (sol1)
1
در پنجره Model  Builder ، گره Results>Datasets را گسترش دهید .
2
روی Results>Datasets کلیک راست کرده و Solution را انتخاب کنید .
انتخاب
1
در نوار ابزار نتایج ، روی  ویژگی ها کلیک کنید و Selection را انتخاب کنید .
2
در پنجره تنظیمات برای انتخاب ، قسمت انتخاب موجودیت هندسی  را پیدا کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
فقط مرز 6 را انتخاب کنید.
گروه طرح سه بعدی 1
در نوار ابزار نتایج ، روی  3D  Plot  Group کلیک کنید .
سطح 1
1
روی 3D  Plot  Group  کلیک راست کرده و Surface را انتخاب کنید .
2
در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید .
3
از فهرست مجموعه داده ، مطالعه  1/راه حل   (2)  (sol1) را انتخاب کنید .
4
روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Magnetic  Fields،  No  Currents>Magnetic>mfnc.normredH  –  Reduced  magnetic  field  normal  –  A/m را انتخاب کنید .
5
قسمت Expression را پیدا کنید . در فیلد متن Expression ، (mfnc.normredH) را تایپ کنید .
6
چک باکس Description را انتخاب کنید . در فیلد نوشتاری مرتبط، هنجار میدان مغناطیسی کاهش یافته را تایپ کنید .
عملگر down() در این مورد نشان می دهد که باید از مقدار سمت زمین استفاده شود، نه میانگین پیش فرض مقادیر در هر طرف.
7
در نوار ابزار 3D Plot Group 1 ، روی  Plot کلیک کنید .
گروه طرح سه بعدی 1
نمودار میدان مغناطیسی نسبی در ارتفاع 1300 متری را می توان با یک نمودار برش ساده بدست آورد.
برش 1
1
در پنجره Model  Builder ، روی 3D  Plot  Group  1 کلیک راست کرده و Slice را انتخاب کنید .
2
در پنجره تنظیمات برای Slice ، بخش Plane  Data را پیدا کنید .
3
از لیست Plane ، xy-planes را انتخاب کنید .
4
از لیست روش ورود  ، Coordinates را انتخاب کنید .
5
در قسمت متن مختصات z ، 1300 را تایپ کنید .
6
روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component   (comp1)>Magnetic  Fields،  No  Currents>Magnetic>mfnc.normredH  –  Reduced  magnetic  field  normal  –  A/m را انتخاب کنید .
7
قسمت Coloring  and  Style را پیدا کنید .  روی تغییر  جدول رنگ  کلیک کنید .
8
در کادر محاوره ای Color  Table ، Thermal>GrayBody را در درخت انتخاب کنید.
9
روی OK کلیک کنید .
10
در نوار ابزار 3D Plot Group 1 ، روی  Plot کلیک کنید .
نمودار تغییر میدان ژئومغناطیسی را به دلیل وجود یک ماده مغناطیسی نشان می دهد. توجه داشته باشید که چگونه شدت میدان مغناطیسی نسبی در سطح زمین حدود 20 برابر بزرگتر از 1300 متر است.
11
 روی دکمه Transparency در نوار ابزار Graphics کلیک کنید تا به حالت پیش فرض برگردید.
سپس، گروه نمودار دیگری را برای تجسم فیلد برداری اضافه کنید.
گروه طرح سه بعدی 2
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
یک سطح خاکستری یکنواخت به نمایندگی از زمین اضافه کنید.
سطح 1
روی 3D  Plot  Group  کلیک راست کرده و Surface را انتخاب کنید .
گروه طرح سه بعدی 2
1
در پنجره Settings for 3D  Plot  Group ، بخش Data را پیدا کنید .
2
از فهرست مجموعه داده ، مطالعه  1/راه حل   (2)  (sol1) را انتخاب کنید .
سطح 1
1
در پنجره Model  Builder ، روی Surface  1 کلیک کنید .
2
در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید .
3
در قسمت Expression text 0 را تایپ کنید .
4
قسمت Coloring  and  Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید .
5
از لیست رنگ ، خاکستری را انتخاب کنید .
گروه طرح سه بعدی 2
اکنون میدان مغناطیسی نسبی را در سطح زمین رسم کنید.
سطح پیکان 1
1
در پنجره Model  Builder ، روی 3D  Plot  Group  2 کلیک راست کرده و Arrow  Surface را انتخاب کنید .
2
در پنجره تنظیمات برای سطح پیکان  ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component (comp1)>Magnetic Fields، No Currents>Magnetic>mfnc.redHx,…,mfnc.redHz – Reduced magnetic fields را انتخاب کنید .
3
قسمت تعیین موقعیت پیکان  را پیدا کنید . در قسمت متنی Number of arrows ، 2000 را تایپ کنید .
4
در نوار ابزار 3D Plot Group 2 ، روی  Plot کلیک کنید .
5
 روی دکمه Zoom  In در نوار ابزار Graphics کلیک کنید .
نمودار میدان برداری برای آشفتگی میدان مغناطیسی ناشی از رسوب سنگ آهن را نشان می دهد.
در نهایت، نسبت بین چگالی شار پسماند و مغناطش القایی را رسم کنید.
گروه سه بعدی پلات 3
در نوار ابزار صفحه اصلی ، روی  Add  Plot  Group کلیک کنید و 3D  Plot  Group را انتخاب کنید .
برش 1
1
روی 3D  Plot  Group  کلیک راست کرده و Slice را انتخاب کنید .
2
در پنجره تنظیمات برای Slice ، بخش Plane  Data را پیدا کنید .
3
از لیست Plane ، xy-planes را انتخاب کنید .
4
از لیست روش ورود  ، Coordinates را انتخاب کنید .
5
در قسمت متن مختصات z ، 200 را تایپ کنید .
6
قسمت Expression را پیدا کنید . در قسمت متن Expression ، mfnc.normBr/(mu0_const*mfnc.normM) را تایپ کنید .
7
در نوار ابزار 3D Plot Group 3 ، روی  Plot کلیک کنید .
نمودار نشان می دهد که این دو سهم از نظر بزرگی قابل مقایسه هستند.
8
 روی دکمه Go  to  Default  View در نوار ابزار Graphics کلیک کنید .
