این مثال یک تحلیل حرارتی گذرای متقارن محوری را با تغییر پله به 1000 درجه سانتیگراد در زمان 0 نشان می دهد . مثال از مجموعه معیار NAFEMS ( مراجعه 1 ) گرفته شده است.

این مثال دامنه 0.3 متر در 0.4 متر را در نظر می گیرد. برای شرایط مرزی، موارد زیر را در نظر بگیرید:

در دامنه از خواص مواد زیر استفاده کنید:

مورد معیار با زمان شبیه سازی 190 ثانیه توصیف شده است.

این مدل شبیه سازی را با دو سناریو دو برابر می کند:

نمودار سطح چرخشی زیر توزیع دمای داخل سیلندر را پس از 190 ثانیه نشان می دهد:

نتیجه معیار برای مکان هدف ( t  =  190 s ، r  =  0.1  m و z  =  0.3  m) دمای 186.5 درجه سانتیگراد است. مدل COMSOL Multiphysics، با استفاده از یک مش پیش فرض با حدود 430 عنصر، دمایی نزدیک به 186.5 درجه سانتی گراد

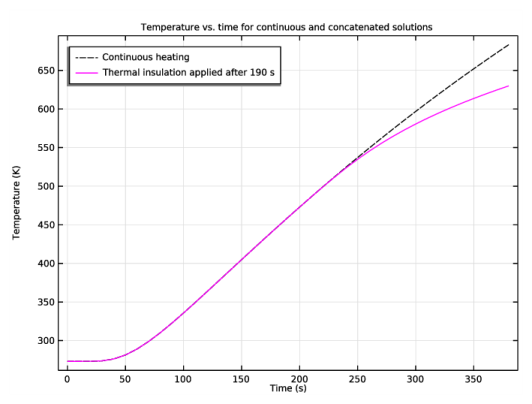

نمودار خطی زیر تغییرات دما را در طول 380 ثانیه در محل هدف ( r  =  0.1  m و z  =  0.3  m) برای دو سناریو نشان می‌دهد.

از منوی File ، New را انتخاب کنید .

در پنجره جدید ، روی  Model  Wizard کلیک کنید .

برای بدست آوردن نمودار نشان داده شده در شکل 1 ، کافی است واحد را به صورت زیر تغییر دهید:

دومین گروه نمودار پیش فرض، فیلد دما را با استفاده از نمودار کانتور تجسم می کند.

مقدار معیار برای دما در t  =  190  s، r  =  0.1  m و z  =  0.3  m 186.5 درجه سانتی گراد است. برای مقایسه مقدار حاصل از شبیه سازی، دما را در این موقعیت ارزیابی کنید.

به عنوان یک توسعه اختیاری مدل، می توانید یک دنباله مطالعه اضافه کنید که در آن، از 190 ثانیه، مرزها عایق حرارتی هستند.

در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید .

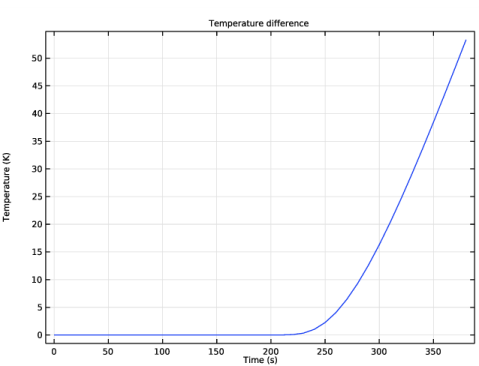

برای ترکیب دو شبیه سازی وابسته به زمان، یک مرحله مطالعه راه حل های ترکیبی را اضافه کنید. این دو راه حل را به هم متصل می کند و این امکان را فراهم می کند که خروجی را به عنوان یک راه حل پیوسته وابسته به زمان در نظر بگیریم.
