انتقال حرارت در بسته بندی سطحی برای تراشه سیلیکونی
معرفی
تمام مدارهای مجتمع – به ویژه دستگاه های پرسرعت – گرما تولید می کنند. در طرح‌بندی‌های متراکم الکترونیکی امروزی، منابع گرما بارها نزدیک به آی‌سی‌های حساس به گرما قرار می‌گیرند. طراحان بردهای مدار چاپی اغلب باید محل قرارگیری نسبی دستگاه های حساس به حرارت و تولید گرما را در نظر بگیرند تا دستگاه های حساس بیش از حد گرم نشوند.
یکی از انواع دستگاه های مولد گرما، تنظیم کننده ولتاژ است که می تواند چندین وات گرما تولید کند و به دمای بالاتر از 70 درجه سانتی گراد برسد. اگر طراحی برد چنین دستگاهی را نزدیک به یک بسته نصب شده روی سطح قرار دهد که حاوی یک تراشه سیلیکونی حساس است. ، گرمای رگولاتور می تواند باعث مشکلات اطمینان و خرابی به دلیل گرمای بیش از حد شود.

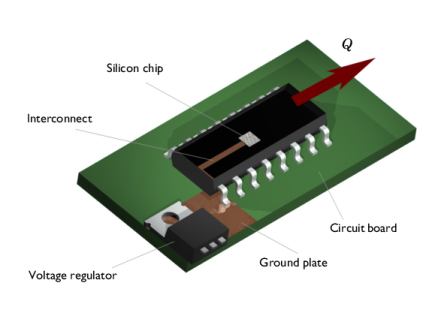

شکل 1: چیدمان دستگاه سیلیکونی شبیه سازی شده، بسته بندی آن و یک تنظیم کننده ولتاژ. تراشه و تنظیم کننده ولتاژ از طریق یک صفحه زمین، یک پین و اتصال به هم متصل می شوند.
این شبیه‌سازی وضعیت حرارتی یک تراشه سیلیکونی را در یک بسته نصب شده بر روی یک برد مدار نزدیک به یک تنظیم‌کننده ولتاژ داغ بررسی می‌کند. تراشه در معرض گرمای تنظیم کننده و گرمای تولید شده داخلی قرار می گیرد.
تعریف مدل
این مدل بر اساس IC SMD و طرح تنظیم کننده ولتاژ مطابق شکل 1 است . تراشه سیلیکونی در مرکز بسته قرار می گیرد و گرمای خود را به محیط های اطراف پخش می کند. این تراشه همچنین از طریق یک اتصال و یکی از پین ها به صفحه زمین متصل می شود. یک تنظیم کننده ولتاژ مولد گرما در همان صفحه زمین قرار می گیرد. این بدان معنی است که تنظیم کننده ولتاژ ممکن است بر روی تراشه سیلیکونی توسط گرمای هدایت شده تأثیر بگذارد و این ممکن است منجر به گرم شدن بیش از حد تراشه شود.
انتقال گرما از طریق بسته mount به محیط اطراف از طریق رسانایی مطابق با موارد زیر است:
منبع گرما، Q ، در برد مدار، پین ها و بسته ناچیز است، در حالی که در تراشه، این مدل آن پارامتر را به مقداری معادل 20 میلی وات تنظیم می کند. رسانایی اجزا به گونه ای انتخاب می شود که مشابه موارد زیر باشد:
• | سیلیکون، برای تراشه |
• | آلومینیوم، برای پین ها |
• | FR4، برای برد PC |
• | مس، برای صفحه زمین و اتصال |
• | یک پلاستیک دلخواه، برای بسته بندی تراشه |
گرما از تمام سطوح در معرض هوا از طریق همرفت حرارتی اجباری پراکنده می شود که با استفاده از ضریب انتقال حرارت، h مدل شده است :
تنظیم کننده ولتاژ با تنظیم دمای ثابت در آن سطح شبیه سازی می شود. لایه‌های نازک رسانای صفحه زمین و اتصال درون بسته با استفاده از تقریب پوسته دوبعدی مدلسازی می‌شوند، با توجه به:
که در آن d ضخامت لایه است و ∇ t نشان دهنده عملگر nabla است که بر روی جهت صفحه نمایش داده می شود . این مدل از رابط انتقال حرارت برای توصیف انتقال حرارت سه بعدی و همچنین انتقال حرارت پوسته دو بعدی استفاده می کند.
نتایج و بحث
شکل 2 توزیع دما را در ضخامت نشان می دهد. به عنوان یک هادی خوب، این اتصال گرما را به لبه بیرونی بسته می‌رساند که توزیع دمای نسبتاً ثابتی را در اطراف اتصال ایجاد می‌کند.

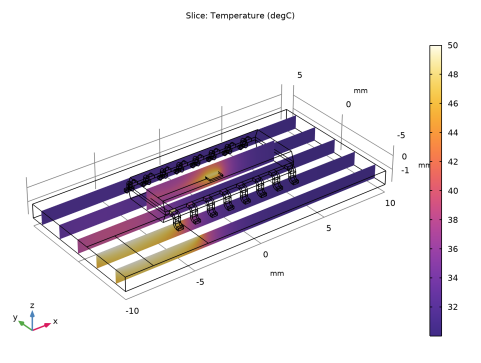

شکل 2: نمودار دما را از طریق برد مدار، اتصال، تراشه و بسته بندی برش دهید. اثر اتصال متقابل با توانایی آن در انتقال گرما از تراشه به قسمت های بیرونی بسته مشهود است.
یک نمای جایگزین با استفاده از ویژگی شفافیت در ابزارهای تجسم COMSOL Multiphysics به دست می آید. این منجر به یک نمای سه بعدی شفاف از توزیع دما می شود، همانطور که در شکل 3 نشان داده شده است . در آن شکل می توانید توزیع دما را در اطراف تراشه و در امتداد اتصال مشاهده کنید.

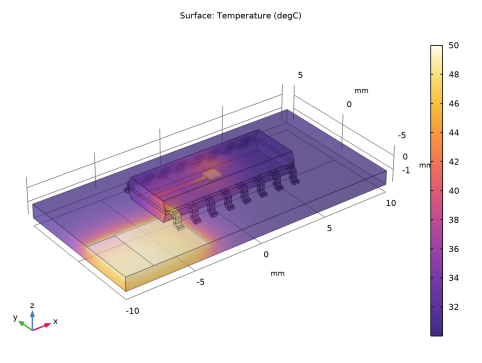

شکل 3: نمودار مرزی دمای ایجاد شده با کمک ابزار شفافیت در COMSOL Multiphysics. این نمای همچنین توزیع دما را بر روی تراشه و در امتداد اتصال می دهد.
برای مشاهده دقیق‌تر دمای ثابت تراشه سیلیکونی، دما را در مرز پایین تراشه ترسیم کنید.

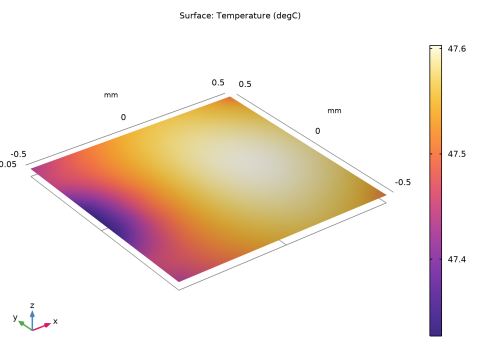

شکل 4: توزیع دما در سطح زیرین تراشه سیلیکونی.
شبیه سازی حداکثر دمای دستگاه سیلیکونی را 47.7 درجه سانتیگراد پیش بینی می کند. این بدان معنی است که دستگاه در پیکربندی فعلی بیش از حد گرم نمی شود.
مسیر کتابخانه برنامه: Heat_Transfer_Module/Power_Electronics_and_Electronic_Cooling/surface_mount_package
نکاتی درباره پیاده سازی COMSOL
این آموزش از رابط انتقال حرارت از ماژول انتقال حرارت و به ویژه ویژگی لایه نازک آن استفاده می کند. لایه‌های نازک دستگاه مدل‌سازی‌شده رسانای گرمایی خوبی هستند، بنابراین ویژگی لایه نازک برای نمایش آنها به خوبی تطبیق داده شده است. دو لایه ای که این تعریف را دارند عبارتند از:
• | اتصال بین تراشه و پین زمین شده. |
• | صفحه زمین که همچنین از نظر حرارتی به محدودیت دمایی که از تنظیم کننده ولتاژ می آید متصل است. |
در حالی که روش عددی این دو حوزه مدلسازی را به عنوان مرزهای داخلی در نظر می‌گیرد، مدل همچنان شامل ضخامتی برای در نظر گرفتن شار حرارتی سه بعدی است.
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Heat Transfer>Heat Transfer in Solids (ht) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
هندسه 1
دنباله هندسی برای مدل در یک فایل موجود است. اگر می‌خواهید خودتان آن را از ابتدا ایجاد کنید، می‌توانید دستورالعمل‌های بخش دستورالعمل‌های مدلسازی هندسه را دنبال کنید . در غیر این صورت، دنباله هندسی را به صورت زیر وارد کنید:
1 | در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید و Insert Sequence را انتخاب کنید . |
2 | به پوشه Application Libraries مدل بروید و روی فایل surface_mount_package_geom_sequence.mph دوبار کلیک کنید . |
3 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |

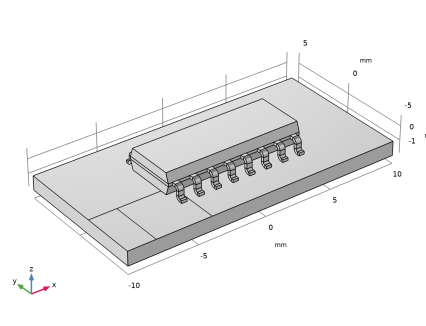

اکنون باید هندسه نشان داده شده در بالا را ببینید.
هندسه شامل اتصال بین پین و تراشه و همچنین صفحه زمین و سطح دما ناشی از تنظیم کننده ولتاژ است. برای مشاهده اتصال و تراشه، باید شفافیت را روشن کنید.

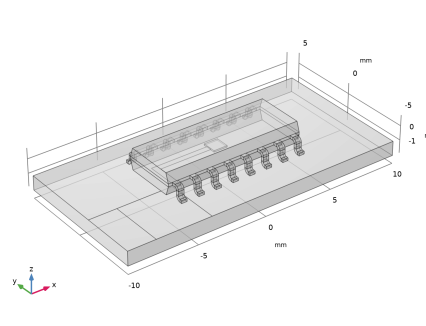

5 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
6 |  دوباره روی دکمه Transparency در نوار ابزار Graphics کلیک کنید تا شفافیت حذف شود. |
اکنون تنظیمات دامنه شامل خواص مواد، ترتیب عناصر، منبع حرارت و مقادیر اولیه را تعریف کنید.
مواد
برای تعریف خواص مواد برای دامنه های مدل، از چهار ماده از پیش تعریف شده از مرورگر مواد و یک ماده سفارشی استفاده کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Aluminium را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Built-in>FR4 (Circuit Board) را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
آلومینیوم (mat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی آلومینیوم (mat1) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، پین ها را انتخاب کنید . |
FR4 (برد مدار) (mat2)
1 | در پنجره Model Builder ، روی FR4 (Circuit Board) (mat2) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، PC Board را انتخاب کنید . |
پلاستیک
1 | در نوار ابزار Materials ، روی  Blank Material کلیک کنید . |
2 | در پنجره تنظیمات مواد ، Plastic را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست Selection ، Chip Package را انتخاب کنید . |
4 | در پنجره Model Builder ، گره Component 1 (comp1)>Materials>Plastic (mat3) را گسترش دهید ، سپس روی Basic (def) کلیک کنید . |
5 | در پنجره تنظیمات برای Basic ، قسمت Output Properties را پیدا کنید . |
6 |  روی Select Quantity کلیک کنید . |
7 | در کادر محاوره‌ای Physical Quantity ، چگالی را در قسمت متن تایپ کنید. |
8 |  روی Filter کلیک کنید . |
9 | در درخت، General>Density (kg/m^3) را انتخاب کنید . |
10 | روی OK کلیک کنید . |
11 | در پنجره تنظیمات برای Basic ، قسمت Output Properties را پیدا کنید . |
12 |  روی Select Quantity کلیک کنید . |
13 | در کادر محاوره‌ای Physical Quantity ، گرما ظرفیت را در قسمت متن تایپ کنید. |
14 |  روی Filter کلیک کنید . |
15 | در درخت، Transport>Hat ظرفیت در فشار ثابت (J/(kg*K)) را انتخاب کنید . |
16 | روی OK کلیک کنید . |
17 | در پنجره تنظیمات برای Basic ، قسمت Output Properties را پیدا کنید . |
18 |  روی Select Quantity کلیک کنید . |
19 | در کادر محاوره‌ای Physical Quantity ، رسانایی حرارتی را در قسمت متن تایپ کنید. |
20 |  روی Filter کلیک کنید . |
21 | در درخت، حمل و نقل> هدایت حرارتی (W/(m*K)) را انتخاب کنید . |
22 | روی OK کلیک کنید . |
23 | در پنجره تنظیمات برای Basic ، قسمت Output Properties را پیدا کنید . |
24 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | اصطلاح | واحد | اندازه |
تراکم | rho | 2700 | کیلوگرم بر متر مکعب | 1×1 |
ظرفیت گرمایی در فشار ثابت | Cp | 900 | J/(kg·K) | 1×1 |
رسانایی گرمایی | k_iso ; kii = k_iso، kij = 0 | 0.2 | W/(m·K) | 3×3 |
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، Built-in>Silicon را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
4 | در درخت، Built-in>Copper را انتخاب کنید . |
5 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
6 | در نوار ابزار Materials ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
سیلیکون (mat4)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی Silicon (mat4) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، تراشه را انتخاب کنید . |
مس (mat5)
1 | در پنجره Model Builder ، روی Copper (mat5) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | از لیست Selection ، Copper Layers را انتخاب کنید . |
این تنظیمات مواد را کامل می کند.
انتقال حرارت در جامدات (HT)
منبع حرارت 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی انتقال حرارت در جامدات (ht) کلیک راست کرده و منبع حرارت را انتخاب کنید . |
2 | فقط دامنه 11 را انتخاب کنید. |
3 | در پنجره تنظیمات برای منبع گرما ، بخش منبع گرما را پیدا کنید . |
4 | در قسمت متنی Q 0 ، 2e8 را تایپ کنید . |
این تنظیمات دامنه را کامل می کند. حال، شرایط مرزی را تنظیم کنید.
شار حرارتی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Heat Flux را انتخاب کنید . |
2 | در پنجره تنظیمات برای شار گرما ، بخش انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Exterior Boundaries را انتخاب کنید . |
4 | قسمت Heat Flux را پیدا کنید . از لیست نوع شار ، شار حرارتی همرفتی را انتخاب کنید . |
5 | در قسمت متن h عدد 50 را تایپ کنید . |
6 | در قسمت متن T ، 30[degC] را تایپ کنید . |
دما 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Temperature را انتخاب کنید . |
2 | فقط مرز 4 را انتخاب کنید. |
3 | در پنجره تنظیمات دما ، قسمت دما را بیابید . |
4 | در قسمت متنی T 0 ، 50[degC] را تایپ کنید . |
لایه نازک 1
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و لایه نازک را انتخاب کنید . |
2 | فقط مرز 7 را انتخاب کنید. |
3 | در پنجره تنظیمات لایه نازک ، بخش Shell Properties را پیدا کنید . |
4 | از لیست نوع پوسته ، پوسته بدون لایه را انتخاب کنید . در قسمت متن L ، 1e-4[m] را تایپ کنید . |
5 | قسمت Layer Model را پیدا کنید . از لیست نوع لایه ، تقریب حرارتی نازک را انتخاب کنید . |
لایه نازک 2
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و لایه نازک را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه نازک ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Interconnect را انتخاب کنید . |
4 | قسمت Shell Properties را پیدا کنید . از لیست نوع پوسته ، پوسته بدون لایه را انتخاب کنید . در قسمت متن L ، 5e-6[m] را تایپ کنید . |
5 | قسمت Layer Model را پیدا کنید . از لیست نوع لایه ، تقریب حرارتی نازک را انتخاب کنید . |
مش 1
سایز 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 4 و 7 را انتخاب کنید. |
5 | بخش اندازه عنصر را پیدا کنید . از لیست از پیش تعریف شده ، Extra fine را انتخاب کنید . |
چهار وجهی رایگان 1
در نوار ابزار Mesh ، روی Free Tetrahedral کلیک کنید .
Free Tetrahedral کلیک کنید .اندازه
1 | در پنجره Model Builder ، روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | از لیست Predefined ، Fine را انتخاب کنید . |
4 |  روی ساخت همه کلیک کنید . |
مش باید از حدود 30000 عنصر تشکیل شده باشد.
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج

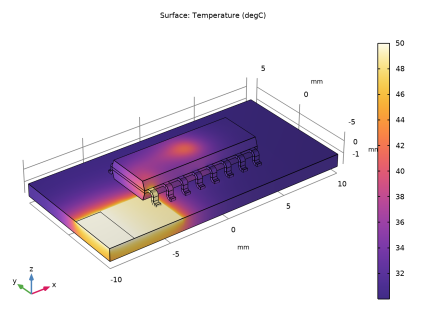

به طور پیش فرض، نمودارهای سطح و هم سطح برای دما دریافت می کنید. توجه داشته باشید که دما بر حسب کلوین نمایش داده می شود که واحد دمای پیش فرض در سیستم SI است.
برای بدست آوردن نمودار دمای سطح بر حسب درجه سانتیگراد، کافی است واحد را برای اولین گروه نمودار پیش فرض تغییر دهید.
سطح 1
1 | در پنجره Model Builder ، گره Results>Temperature (ht) را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Surface 2 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
4 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
سطح 3
1 | در پنجره Model Builder ، روی Surface 3 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
5 | در نوار ابزار دما (ht) ، روی  Plot کلیک کنید . |
6 |  روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید . |
برای مشاهده تراشه نیز، شفافیت را روشن کنید.
7 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
نمودار حاصل را با نمودار 3 مقایسه کنید .
8 |  دوباره روی دکمه Transparency در نوار ابزار Graphics کلیک کنید تا شفافیت حذف شود. |
نمودار شکل 2 را با مراحل زیر بازتولید کنید.
دما، برش
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Temperature, Slices را در قسمت نوشتار Label تایپ کنید . |
برش 1
1 | در نوار ابزار Temperature, Slices ، روی  Slice کلیک کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست هواپیما ، ZX-planes را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Thermal>HeatCameraLight را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در نوار ابزار Temperature, Slices ، روی  Plot کلیک کنید . |
نتیجه را با شکل 2 مقایسه کنید .
برای تجسم توزیع دما در سطح زیرین تراشه سیلیکونی، مراحل زیر را دنبال کنید.
دما، سطح تراشه
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Temperature، Chip Surface را در قسمت نوشتار Label تایپ کنید. |
3 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح 1
1 | در نوار ابزار دما، سطح چیپ ، روی  سطح کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | از لیست واحد ، degC را انتخاب کنید . |
4 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای Color Table ، Thermal>HeatCameraLight را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
انتخاب 1
1 | در نوار ابزار دما، سطح تراشه ، روی  Selection کلیک کنید . |
2 | فقط مرز 195 را انتخاب کنید. |
3 | در نوار ابزار دما، سطح تراشه ، روی  Plot کلیک کنید . |
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
نمودار حاصل را با نمودار 4 مقایسه کنید .
دستورالعمل مدلسازی هندسه
اگر می خواهید هندسه را خودتان ایجاد کنید، این مراحل را دنبال کنید.
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
بورد کامپیوتر
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، PC Board را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 20 را تایپ کنید . |
4 | در قسمت Depth text عدد 10 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، -10 را تایپ کنید . |
6 | در قسمت متن y ، -5 را تایپ کنید . |
7 | در قسمت متن z ، -1.9 را تایپ کنید . |
8 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
بلوک 2 (blk2)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 9.9 را تایپ کنید . |
4 | در قسمت Depth text 3.9 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 0.2 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
شش وجهی 1 (هگزا1)
1 | در نوار ابزار Geometry ، روی  More Primitives کلیک کنید و Hexahedron را انتخاب کنید . |
2 | در پنجره تنظیمات برای Hexahedron ، بخش Vertices را پیدا کنید . |
3 | در ردیف 1 ، x را روی -4.95 تنظیم کنید . |
4 | در ردیف 2 ، x را روی 4.95 تنظیم کنید . |
5 | در ردیف 3 ، x را روی 4.95 تنظیم کنید . |
6 | در ردیف 4 ، x را روی -4.95 تنظیم کنید . |
7 | در ردیف 5 ، x را روی -4.95 تنظیم کنید . |
8 | در ردیف 6 ، x را روی 4.95 تنظیم کنید . |
9 | در ردیف 7 ، x را روی 4.95 تنظیم کنید . |
10 | در ردیف 8 ، x را روی -4.95 تنظیم کنید . |
11 | در ردیف 1 ، y را روی -1.95 تنظیم کنید . |
12 | در ردیف 2 ، y را روی -1.95 تنظیم کنید . |
13 | در ردیف 3 ، y را روی 1.95 تنظیم کنید . |
14 | در ردیف 4 ، y را روی 1.95 تنظیم کنید . |
15 | در ردیف 5 ، y را روی -1.713419348 تنظیم کنید . |
16 | در ردیف 6 ، y را روی -1.713419348 تنظیم کنید . |
17 | در ردیف 7 y را روی 1.713419348 تنظیم کنید . |
18 | در ردیف 8 y را روی 1.713419348 قرار دهید . |
19 | در ردیف 1 ، z را روی 0.1 قرار دهید . |
20 | در ردیف 2 ، z را روی 0.1 تنظیم کنید . |
21 | در ردیف 3 ، z را روی 0.1 تنظیم کنید . |
22 | در ردیف 4 ، z را روی 0.1 تنظیم کنید . |
23 | در ردیف 5 ، z را روی 0.75 قرار دهید . |
24 | در ردیف 6 ، z را روی 0.75 قرار دهید . |
25 | در ردیف 7 ، z را روی 0.75 قرار دهید . |
26 | در ردیف 8 ، z را روی 0.75 قرار دهید . |
27 | در ردیف 5 ، y را روی -1.72 تنظیم کنید . |
28 | در ردیف 6 ، y را روی -1.72 قرار دهید . |
29 | در ردیف 7 y را روی 1.72 قرار دهید . |
30 | در ردیف 8 y را روی 1.72 قرار دهید . |
آینه 1 (mir1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | فقط شی hex1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
بسته تراشه
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | در پنجره تنظیمات برای Union ، Chip Package را در قسمت نوشتار Label تایپ کنید . |
3 | فقط اشیاء blk2 ، hex1 و mir1 را انتخاب کنید. |
4 | بخش Union را پیدا کنید . کادر تیک Keep interior borders را پاک کنید . |
5 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
بلوک 3 (blk3)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.4 را تایپ کنید . |
4 | در قسمت Depth متن، 0.26 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 0.2 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -4.645 را تایپ کنید . |
7 | در قسمت متن y ، -2.21 را تایپ کنید . |
8 | در قسمت متن z ، -0.1 را تایپ کنید . |
چرخش 1 (rev1)
1 | در نوار ابزار Geometry ، روی  Revolve کلیک کنید . |
2 | در شی blk3 فقط مرز 3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Revolve ، بخش Revolution Angles را پیدا کنید . |
4 | روی دکمه Angles کلیک کنید . |
5 | در قسمت نوشتار زاویه پایان ، 90 را تایپ کنید . |
6 | قسمت Revolution Axis را پیدا کنید . از لیست نوع محور ، 3D را انتخاب کنید . |
7 | نقطه فرعی محور چرخش را پیدا کنید . در قسمت متن y ، -2.211 را تایپ کنید . |
8 | در قسمت متن z ، -0.24 را تایپ کنید . |
9 | زیربخش جهت محور چرخش را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
10 | در قسمت متن y عدد 0 را تایپ کنید . |
اکسترود 1 (ext1)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در شیء rev1 فقط مرز 2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
0.322 |
چرخش 2 (rev2)
1 | در نوار ابزار Geometry ، روی  Revolve کلیک کنید . |
2 | در شیء ext1 ، فقط مرز 3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Revolve ، بخش Revolution Angles را پیدا کنید . |
4 | روی دکمه Angles کلیک کنید . |
5 | در قسمت نوشتار زاویه پایان ، -90 را تایپ کنید . |
6 | قسمت Revolution Axis را پیدا کنید . از لیست نوع محور ، 3D را انتخاب کنید . |
7 | نقطه فرعی محور چرخش را پیدا کنید . در قسمت متن y ، -2.69 را تایپ کنید . |
8 | در قسمت متن z ، -0.561 را تایپ کنید . |
9 | زیربخش جهت محور چرخش را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
10 | در قسمت متن y عدد 0 را تایپ کنید . |
اکسترود 2 (ext2)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در شی rev2 فقط مرز 2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
0.16 |
اتحادیه 2 (uni2)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط شی ext2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
4 | کادر تیک Keep interior borders را پاک کنید . |
آرایه 1 (arr1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | فقط شی uni2 را انتخاب کنید. |
3 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
4 | در قسمت متن x اندازه 8 را تایپ کنید . |
5 | قسمت Displacement را پیدا کنید . در قسمت متن x ، 1.27 را تایپ کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . روی New کلیک کنید . |
7 | در کادر محاوره ای New Cumulative Selection ، Pins را در قسمت متن نام تایپ کنید . |
8 | روی OK کلیک کنید . |
آینه 2 (mir2)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
3 | چک باکس Keep input objects را انتخاب کنید . |
4 | از فهرست اشیاء ورودی ، پین ها را انتخاب کنید . |
5 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، پین ها را انتخاب کنید . |
6 | بخش بردار عادی به صفحه بازتاب را پیدا کنید . در قسمت متن y ، 1 را تایپ کنید . |
7 | در قسمت متن z ، 0 را تایپ کنید . |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، -0.9 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width عدد 6 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 4 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -10 را تایپ کنید . |
6 | در قسمت متن yw ، -5 را تایپ کنید . |
7 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | 2 |
8 | تیک Layers on bottom را پاک کنید . |
9 | تیک لایه های سمت چپ را انتخاب کنید . |
اتصال به یکدیگر
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک راست کرده و Work Plane را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، Interconnect را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
اتصال (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
اتصال (wp2)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 4.145 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 2.15 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -4.645 را تایپ کنید . |
6 | در قسمت متن yw ، -1.95 را تایپ کنید . |
اتصال (wp2)> مستطیل 2 (r2)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 3.745 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 1.75 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -4.245 را تایپ کنید . |
6 | در قسمت متن yw ، -1.95 را تایپ کنید . |
اتصال (wp2)> تفاوت 1 (dif1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی r2 را انتخاب کنید. |
تراشه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Interconnect (wp2) کلیک راست کرده و Block را انتخاب کنید . |
2 | در پنجره تنظیمات برای Block ، Chip را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن ارتفاع ، 0.1 را تایپ کنید . |
4 | قسمت Selections of Resulting Entities را پیدا کنید . تیک گزینه Resulting objects selection را انتخاب کنید . |
5 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
فرم اتحادیه (فین)
1 | در پنجره Model Builder ، روی Form Union (fin) کلیک کنید . |
2 | در پنجره تنظیمات Form Union/Assembly ، روی  Build Selected کلیک کنید . |
هندسه
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، هندسه را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Object را انتخاب کنید . |
4 | فقط باله شی را انتخاب کنید . |
مرزهای بیرونی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب مجاور ، Exterior Boundaries را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، هندسه را در فهرست انتخاب‌های ورودی انتخاب کنید . |
5 | روی OK کلیک کنید . |
لایه های مس
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، بخش Entities to Select را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرزهای 7 و 37 را انتخاب کنید. |
5 | در قسمت نوشتار Label ، Copper Layers را تایپ کنید . |
