کتابخانه های بخش
پنجره Part Libraries (
) ( شکل 7-5 ) شامل مجموعه‌هایی از قطعات است که می‌توانید از آنها به عنوان قطعات هندسی سفارشی که بخش‌ها یا اجزای مشترک را در یک منطقه کاربردی نشان می‌دهند، استفاده کنید. برخی از ماژول‌های الحاقی شامل کتابخانه‌های قطعات خود با قطعاتی هستند که برای استفاده در حوزه‌های کاربردی مربوطه خود سازگار شده‌اند. محل فایل‌های MPH مربوطه برای ماژول Ray Optics است، برای مثال، C:\Program Files\COMSOL\COMSOL61\Multiphysics\parts\Ray_Optics_Module.
) ( شکل 7-5 ) شامل مجموعه‌هایی از قطعات است که می‌توانید از آنها به عنوان قطعات هندسی سفارشی که بخش‌ها یا اجزای مشترک را در یک منطقه کاربردی نشان می‌دهند، استفاده کنید. برخی از ماژول‌های الحاقی شامل کتابخانه‌های قطعات خود با قطعاتی هستند که برای استفاده در حوزه‌های کاربردی مربوطه خود سازگار شده‌اند. محل فایل‌های MPH مربوطه برای ماژول Ray Optics است، برای مثال، C:\Program Files\COMSOL\COMSOL61\Multiphysics\parts\Ray_Optics_Module.

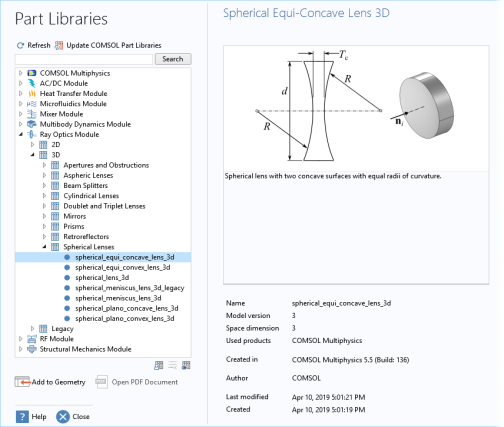

شکل 7-5: پنجره کتابخانه های بخش با یک لنز سه بعدی کروی همسان مقعر از ماژول Ray Optics انتخاب شده است.
درخت کتابخانه‌های بخش را مرور کنید تا ببینید چه بخش‌هایی برای مجوز شما موجود است. برای برجسته کردن قسمت در درخت کلیک کنید و یک شماتیک و برخی اطلاعات در مورد آن را در سمت راست نشان دهید یا یک مدل خاص را جستجو کنید.
برخی از بخش ها دارای یک فایل مستندات مرتبط با فرمت PDF هستند. برای آن بخش‌ها، می‌توانید به صورت زیر به این سند دسترسی پیدا کنید:
|
•
|
برای برجسته کردن نام در درخت کلیک کنید، سپس روی
 Open PDF Document کلیک کنید . |
|
•
|
روی نام کلیک راست کنید، سپس از منوی زمینه
 Open PDF Document را انتخاب کنید . |
 |
با قرار دادن یک فایل PDF با همان نام فایل MPH در همان پوشه، می‌توانید دکمه Open PDF Document را برای بخشی از کتابخانه کاربر فعال کنید .
|
باز کردن پنجره بخش کتابخانه ها
می توانید پنجره Part Libraries
( ) را به روش های زیر باز کنید:
( ) را به روش های زیر باز کنید:|
•
|
با کلیک راست روی گره Geometry
 ( ) و انتخاب Parts>Part Libraries . |
|
•
|
با کلیک راست روی گره Global Definitions
 ( ) و انتخاب Geometry Parts>Part Libraries . |
|
•
|
با کلیک راست روی گره Geometry Parts
 ( ) و انتخاب Part Libraries . |
|
•
|
با انتخاب Part Libraries از منوی Parts در قسمت Other در نوار ابزار Geometry .
|
|
•
|
با انتخاب Part Libraries از منوی ویندوز در نوار ابزار Home .
|
|
•
|
با کلیک بر روی Choose from Library در پنجره تنظیمات گره Part Instance .
|
|
•
|
اگر بخش پیوندی را اضافه کرده‌اید، با کلیک بر روی جایگزینی از کتابخانه در پنجره تنظیمات گره بخش پیوندی .
|
می‌توانید دایرکتوری ریشه را تنظیم کنید و یک کتابخانه بخش تعریف‌شده توسط کاربر را با استفاده از The Preferences Dialog Box ایجاد و حذف کنید .
بخش ترجیحات کتابخانه ها
تنظیمات زیر را می‌توان با استفاده از دکمه‌های پایین درخت کتابخانه‌های بخش در صفحه کتابخانه‌های بخش در زیر کتابخانه‌ها در کادر گفتگوی تنظیمات برگزیده ، تغییر داد و – اگر کادر تأیید مجوز مدیریت کتابخانه‌ها در پنجره کتابخانه‌های بخش در آن صفحه انتخاب شده باشد ( پیش‌فرض) – همچنین در خود پنجره Part Libraries .
افزودن کتابخانه بخش کاربر
برای ایجاد یک کتابخانه بخش کاربر، بخشی را در قسمت Global Definitions>Geometry Parts ایجاد کنید و سپس فایل MPH را در پوشه User Part Library مورد نظر ذخیره کنید. بخش‌های موجود در کتابخانه بخش کاربر پس از افزودن آن به پنجره قسمت کتابخانه‌ها، می‌توانند از آن کتابخانه اضافه شوند .
برای افزودن پوشه های سفارشی ، روی دکمه افزودن کتابخانه کاربر ( ) کلیک کنید.
در درخت User Part Library در کادر محاوره‌ای Browse for Folder ، به مکانی در رایانه خود بروید که می‌خواهید یک پوشه کتابخانه بخش سفارشی ایجاد کنید. یا روی Make New Folder کلیک کنید . برای ذخیره تغییرات و خروج، روی OK کلیک کنید ، یا برای خروج بدون ذخیره ، روی Cancel کلیک کنید.
در درخت User Part Library در کادر محاوره‌ای Browse for Folder ، به مکانی در رایانه خود بروید که می‌خواهید یک پوشه کتابخانه بخش سفارشی ایجاد کنید. یا روی Make New Folder کلیک کنید . برای ذخیره تغییرات و خروج، روی OK کلیک کنید ، یا برای خروج بدون ذخیره ، روی Cancel کلیک کنید.
 |
امکان افزودن کتابخانه ای مشابه، حاوی یا موجود در هر کتابخانه ای که قبلا استفاده شده است وجود ندارد.
|
به صورت اختیاری، می توانید نماد پوشه استاندارد (
) را با نمادهای سفارشی انتخابی خود جایگزین کنید که محتوای پوشه های کتابخانه شما را منعکس می کند. برای استفاده از یک نماد سفارشی برای یک پوشه، یک فایل PNG با اندازه تصویر 16 در 16 پیکسل ایجاد کنید و آن را در پوشه ای با نام folder.png ذخیره کنید.
) را با نمادهای سفارشی انتخابی خود جایگزین کنید که محتوای پوشه های کتابخانه شما را منعکس می کند. برای استفاده از یک نماد سفارشی برای یک پوشه، یک فایل PNG با اندازه تصویر 16 در 16 پیکسل ایجاد کنید و آن را در پوشه ای با نام folder.png ذخیره کنید.
 |
می‌توانید دکمه Open PDF Document را برای بخش کتابخانه کاربر با قرار دادن یک فایل PDF با همان نام (شامل حروف بزرگ تا پسوند فایل) به عنوان قسمت MPH-فایل در همان پوشه فعال کنید.
|
ریشه کتابخانه Part را تنظیم کنید
برای ویرایش یا تنظیم پوشه ریشه، روی دکمه تنظیم ریشه کتابخانه ( ) کلیک کنید.
این COMSOL Multiphysics را به پوشه دیگری هدایت می کند که در آن مدل های هندسی سفارشی شده می توانند ذخیره شوند.
این COMSOL Multiphysics را به پوشه دیگری هدایت می کند که در آن مدل های هندسی سفارشی شده می توانند ذخیره شوند.در درخت ریشه کتابخانه Part در کادر محاوره‌ای Browse for Folder ، به محل پوشه ریشه جدید بروید یا روی ساختن پوشه جدید کلیک کنید . برای ذخیره تغییرات و خروج، روی OK کلیک کنید ، یا برای خروج بدون ذخیره ، روی Cancel کلیک کنید.
حذف کتابخانه بخش انتخاب شده
این دکمه پس از ایجاد پوشه User Part Library فعال می شود. روی هر پوشه ای که مربوط به کتابخانه بخش کاربر است کلیک کنید و سپس روی دکمه Remove Selected (
) کلیک کنید تا آن را از کتابخانه های قسمت حذف کنید.
) کلیک کنید تا آن را از کتابخانه های قسمت حذف کنید.باز کردن و اضافه کردن بخشی در COMSOL MULTIPHYSICS
هنگامی که بخشی را که می‌خواهید به هندسه اضافه کنید پیدا کردید – برای مثال، از جستجو استفاده کردید و موفقیت آمیز بود (به جستجوی کتابخانه‌های بخش مراجعه کنید )، یا درخت کتابخانه‌های بخش را مرور کردید – سپس از قسمت استفاده کنید:
|
•
|
روی قسمت درخت دوبار کلیک کنید.
|
|
•
|
قسمت را انتخاب کنید، سپس روی (
 ) Add to Geometry اگر از شاخه Geometry باز شد یا Add to Model اگر از شاخه Global Definitions باز شد کلیک کنید . |
|
•
|
روی قسمت کلیک راست کنید، سپس از منوی زمینه، Add to Geometry را انتخاب کنید اگر از شاخه Geometry باز شد یا Add to Model را اگر از شاخه Global Definitions باز شد، انتخاب کنید .
|
سپس قسمت به عنوان یک گره قسمت بارگذاری شده در قسمت Parts (
) و همچنین، اگر به یک هندسه اضافه شود، در یک گره Part Instance (
) در زیر گره Geometry در Component ظاهر می شود. آن گره Part Instance قسمت بارگذاری شده را فراخوانی می کند تا نمونه ای از قسمت را با پارامترهای ورودی ایجاد کند که در قسمت پارامترهای ورودی در پنجره تنظیمات گره Part Instance تعریف می کنید ، زمانی که آن گره یا همه اشیاء در هندسه را می سازید.
) و همچنین، اگر به یک هندسه اضافه شود، در یک گره Part Instance ( ) در زیر گره Geometry در Component ظاهر می شود. آن گره Part Instance قسمت بارگذاری شده را فراخوانی می کند تا نمونه ای از قسمت را با پارامترهای ورودی ایجاد کند که در قسمت پارامترهای ورودی در پنجره تنظیمات گره Part Instance تعریف می کنید ، زمانی که آن گره یا همه اشیاء در هندسه را می سازید.هنگامی که قطعه ای را در یک قطعه بارگذاری شده جایگزین می کنید، به جای آن روی Replace in Model کلیک کرده یا آن را انتخاب کنید .
 |
این قسمت به کامپوننت فعلی (چیزی که در پنجره گرافیک ظاهر می شود) اضافه می شود. تنها در صورتی می‌توان قطعه را اضافه کرد که همان ابعاد فضایی مولفه فعلی را داشته باشد.
|
هنگام استفاده از یک قطعه به صورت سه بعدی، می توانید آن را با تطبیق یک صفحه کاری در قطعه با یک صفحه کاری در مدل خود با استفاده از تنظیمات زیر موقعیت و جهت خروجی در پنجره تنظیمات گره Part Instance قرار دهید ( نمونه قسمت را ببینید ).
جستجو در کتابخانه های بخش
برای یافتن قطعات می توانید کتابخانه های قطعات را جستجو کنید. به عنوان مثال، تمام یا بخشی از نام قطعه یا هر عبارت یا کلمه دیگری را وارد کنید و روی جستجو کلیک کنید .
به طور پیش فرض، جستجو شامل همه کلمات در قسمت جستجو می شود.
 |
مدل‌های قطعه COMSOL Multiphysics با استفاده از زیرخط بین کلمات (به عنوان مثال، straight_pipe ) نام‌گذاری می‌شوند، زیرا نام مدل قطعه نیز نام فایل MPH مربوطه است. خط زیر برای تشکیل یک نام فایل معتبر مورد نیاز است، بنابراین توصیه می شود در صورت عدم اطمینان از نام کامل، هنگام جستجوی نام قطعه، فقط اولین کلمه را در قسمت جستجو وارد کنید .
|
پارامترهای جستجو
|
•
|
برای جستجوی مدل‌های قطعه فقط بر اساس نام فایل، از پیشوند “@name:” استفاده کنید، برای مثال @name:straight_pipe . همچنین می توانید از کاراکتر عام “*” در ابتدا و انتهای عبارت جستجو استفاده کنید، برای مثال @name:*pipe .
|
|
•
|
برای جستجوی یک ویژگی اولیه هندسی داخلی خاص، از syntax دامنه @geom استفاده کنید: <name> . برای مثال، @geom:rot را وارد کنید تا تمام مدل‌های قطعه که شامل چرخش هستند را پیدا کنید. با این حال، توجه داشته باشید که ویژگی‌های هندسی برای یک مدل هندسی بخشی از پیاده‌سازی هستند و مستقیماً قابل مشاهده نیستند.
|
|
•
|
برای جستجوی یک عبارت، آن را در علامت نقل قول قرار دهید (مثلاً ” لوله خم شده” ). کلمات می توانند بخشی از نام یا توضیحات مدل قطعه باشند.
|
اگر جستجو هیچ نتیجه ای نداشت، پنجره Part Libraries حاوی پیام No Matching Model Found است. روی دکمه Refresh (
) در زیر درخت کلیک کنید تا به لیست پوشه Part Libraries ریشه بازگردید.
) در زیر درخت کلیک کنید تا به لیست پوشه Part Libraries ریشه بازگردید.
