ارتعاشات ریز آینه پیش تنیده: کوپلینگ ترموویسکوس-ترموالاستیسیته
معرفی
این مدل تجزیه و تحلیل عملکرد Micromirror پیش تنیده را با گنجاندن تلفات ناشی از اثر ترموالاستیک و برهمکنش با هوای اطراف گسترش می‌دهد. این مدل همچنین استفاده از جفت چندفیزیکی مرزی ترموویسکوز آکوستیک-ترموالاستیسیته را نشان می‌دهد.
تعریف مدل
رابط ها و کوپلینگ های فیزیک
این مدل از رابط های زیر و کوپلینگ های چندفیزیکی زیر استفاده می کند:
• | ترموالاستیسیته – برای محاسبه تلفات مکانیکی ناشی از انتقال حرارت برگشت ناپذیر ناشی از اثر ترموالاستیک، که می تواند به ویژه برای سازه های کوچک مهم باشد. |
• | آکوستیک ترموویسکوز، دامنه فرکانس – برای محاسبه تغییرات صوتی فشار، سرعت و دما در هندسه‌هایی با ابعاد کوچک (میکروآکوستیک). این رابط هنگام مدلسازی پاسخ مبدل‌هایی مانند میکروفون، بلندگوهای مینیاتوری و ساختارهای MEMS استفاده می‌شود. |
• | آکوستیک فشار، دامنه فرکانس – برای محاسبه تغییرات فشار برای انتشار امواج صوتی در سیالات در شرایط پس‌زمینه ساکن. |
• | کوپلینگ چندفیزیکی انبساط حرارتی – برای افزودن یک کرنش حرارتی داخلی ناشی از تغییرات دما و محاسبه تلفات مکانیکی مربوطه در تعادل حرارتی. |
• | کوپلینگ چندفیزیکی مرزی آکوستیک ترموویسکوز-ترموالاستیسیته – برای مدلسازی تلفات ترموویسکوز در مشکلات تعامل آکوستیک-ساختار با جزئیات زیاد. این اثر یک شرایط حرارتی غیر ایده آل را در رابط سیال-ساختار که در MEMS مهم است، نشان می دهد. |
• | کوپلینگ چندفیزیکی مرز آکوستیک آکوستیک-ترموویسکوز – برای جفت کردن رابط آکوستیک ترموویسکوز به رابط آکوستیک فشار در حوزه فرکانس و زمان. |
هندسه
علاوه بر حوزه جامد (برای میکروآینه)، مدل هندسی شامل موارد زیر است:
• | جعبه ای که ریز آینه اصلی را در بر می گیرد که به رابط صوتی ترموویسکوز، دامنه فرکانس اختصاص داده شده است . |
• | نیم کره ای که جعبه را احاطه کرده است، به رابط فشار آکوستیک، دامنه فرکانس اختصاص داده شده است . |
• | یک بعد اضافی برای یک مرز کاملاً منطبق در اطراف کره. |
مطالعات
مدل کامل شامل تلفات ترموالاستیک و ترموویسکوز می شود. با غیرفعال کردن رابط Thermoviscous Acoustics ، این مدل فقط دارای اثر ترموالاستیک یا فقط تلفات جامد است.
این مدل عملکرد میکروآینه را از طریق سه مطالعه تجزیه و تحلیل می کند. اولین مطالعه راه حل های ثابت را برای تنش نرمال اولیه، sigma_pre ، 3 گیگا پاسکال و همچنین فرکانس های ویژه میکروآینه محاسبه می کند.
مطالعه دوم پاسخ فرکانسی را با استفاده از مدل کامل، از جمله تلفات ترموویسکوز و جامد محاسبه می‌کند. مطالعه برای 50-600 هرتز (فرکانس کاری) و برای 13,150-13,500 هرتز (رزونانس نزدیک) انجام می شود.
مطالعه سوم پاسخ فرکانس را با استفاده از مدل فقط تلفات جامد محاسبه می کند. مطالعه برای 50-600 هرتز (فرکانس عملکرد) و برای 13,150-13,500 هرتز (رزونانس نزدیک) انجام می شود.
نتایج و بحث
شکل 1 حالت ویژه اصلی میکروآینه را نشان می دهد، f 0 = 13339 هرتز.
شکل 1: حالت ویژه بنیادی میکروآینه برای تنش نرمال اولیه = 3 گیگا پاسکال.
شکل 2 شامل نمودار سطحی از جابجایی برای f = 50 هرتز است.
شکل 2: نمودار سطحی جابجایی برای f = 50 هرتز.
شکل 3 توزیع دما را برای f = 50 هرتز با استفاده از ترکیبی از نمودارهای سطح و برش به تصویر می کشد.
شکل 3: نمودار سطح و برش دما برای f = 50 هرتز.

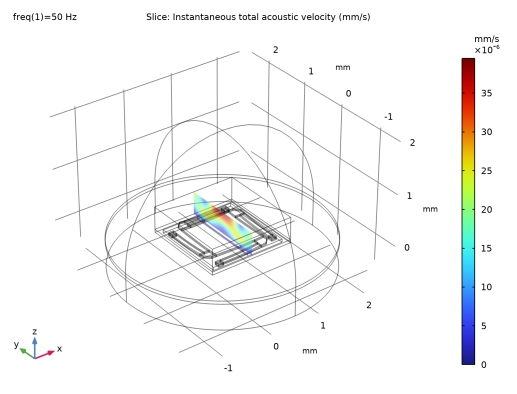

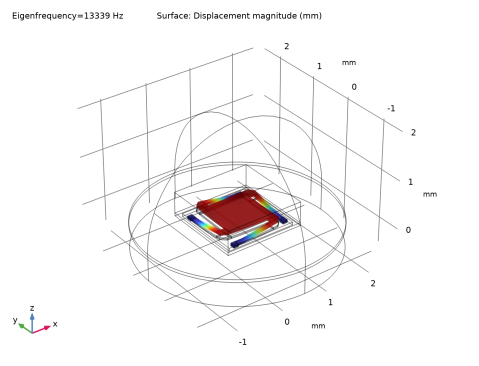

شکل 4 میدان سرعت آکوستیک اطراف میکروآینه را برای f = 50 هرتز نشان می دهد.
شکل 4: میدان سرعت صوتی در اطراف میکروآینه برای f = 50 هرتز.

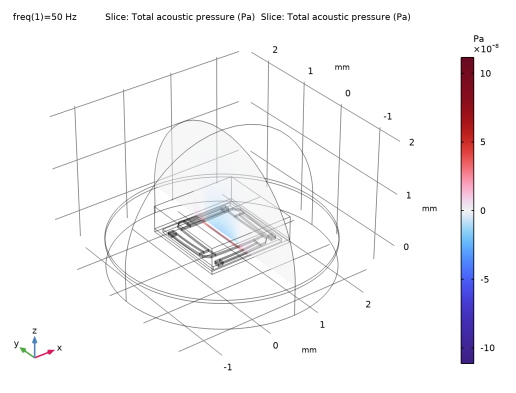

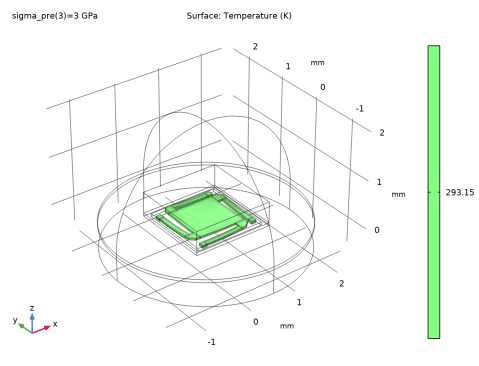

شکل 5 میدان فشار آکوستیک اطراف میکروآینه را برای f = 50 هرتز
شکل 5: میدان فشار آکوستیک اطراف میکروآینه برای f = 50 هرتز.

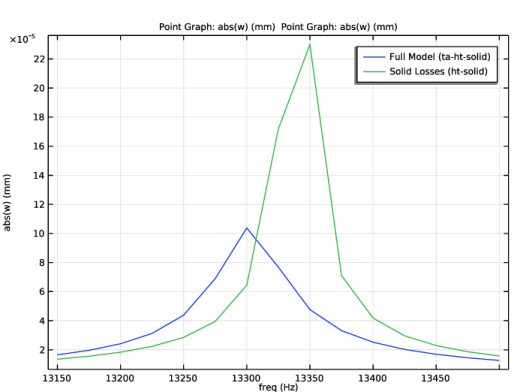

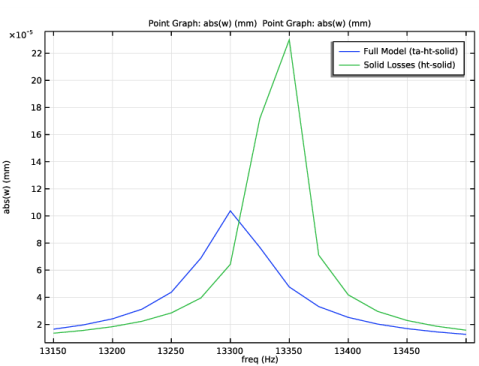

شکل 6 مقایسه ای از پاسخ فرکانسی نزدیک تشدید را برای مدل کامل در مقابل مدل فقط از دست دادن مکانیکی نشان می دهد.
شکل 6: پاسخ فرکانس در اطراف فرکانس تشدید برای مدل کامل و مدل فقط تلفات مکانیکی.

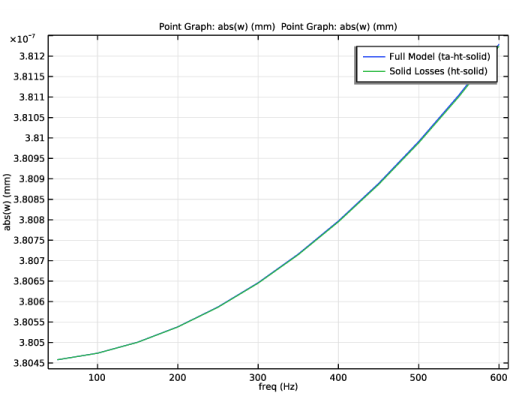

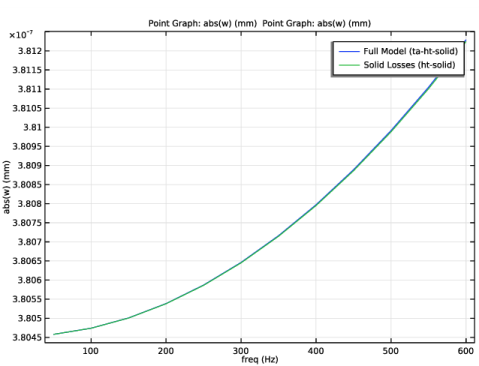

شکل 7 مقایسه ای از پاسخ فرکانسی را در محدوده 50 تا 600 هرتز برای مدل کامل در مقابل مدل فقط از دست دادن مکانیکی نشان می دهد.
شکل 7: پاسخ فرکانس در اطراف فرکانس کاری (برای 50-600 هرتز) برای مدل کامل و فقط تلفات جامد.
همانطور که انتظار می رود، رزونانس نزدیک، فرکانس و دامنه ارتعاش برای مدل کامل کمتر از مدل تنها با تلفات جامد است. با این حال، در اطراف فرکانس های کاری در محدوده 50-600 هرتز، تفاوت در تلفات ناچیز است.
ارجاع
1. G. Kovacs، کتاب منبع مبدل های ریزماشین شده ، WCM McGraw-Hill، 1998.
مسیر کتابخانه برنامه: MEMS_Module/Actuators /micromirror_prestressed_vibration
دستورالعمل مدلسازی
با ایجاد یک مدل سه بعدی جدید شروع کنید.
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Thermal-Structure Interaction>Thermoelasticity را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 | در درخت Select Physics ، Acoustics>Thermoviscous Acoustics>Thermoviscous Acoustics، Frequency Domain (ta) را انتخاب کنید . |
5 | روی افزودن کلیک کنید . |
6 | در درخت Select Physics ، Acoustics>Pressure Acoustics>Pressure Acoustics، Frequency Domain (acpr) را انتخاب کنید . |
7 | روی افزودن کلیک کنید . |
8 |  روی مطالعه کلیک کنید . |
9 | در درخت انتخاب مطالعه ، مطالعات از پیش تعیین شده برای واسط های فیزیک انتخاب شده > مکانیک جامد> فرکانس ویژه، پیش تنیده را انتخاب کنید . |
10 |  روی Done کلیک کنید . |
چند فیزیک
مرز آکوستیک-ترموویسکوز آکوستیک 1 (atb1)
در نوار ابزار Physics ، روی Multiphysics Couplings کلیک کنید و Boundary>Acoustic-Thermoviscous Acoustic Boundary را انتخاب کنید .
Multiphysics Couplings کلیک کنید و Boundary>Acoustic-Thermoviscous Acoustic Boundary را انتخاب کنید .مرز ترموویسکوز آکوستیک-ترموالاستیسیته 1 (tab1)
در نوار ابزار Physics ، روی Multiphysics Couplings کلیک کنید و Boundary>Thermoviscous Acoustic-Thermoelasticity Boundary را انتخاب کنید .
Multiphysics Couplings کلیک کنید و Boundary>Thermoviscous Acoustic-Thermoelasticity Boundary را انتخاب کنید .مقادیر پارامترهای جهانی زیر را تعریف و وارد کنید.
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
sigma_pre | 3 [GPa] | 3E9 Pa | استرس طبیعی اولیه |
fc | 13400[Hz] | 13400 هرتز | فرکانس معمولی |
dvisc | 0.22[mm]*sqrt (100[Hz]/fc) | 1.9005E-5 متر | ضخامت لایه مرزی چسبناک در fc |
ساخت مدل هندسی میکروآینه.
هندسه 1
برای راحتی، واحد هندسه را روی میلی متر تنظیم کنید.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
صفحه کار 1 (wp1)
در نوار ابزار هندسه ، روی صفحه کار کلیک کنید .
کار کلیک کنید .صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مربع 1 (sq1)
در نوار ابزار Work Plane ، روی مربع کلیک کنید .
مربع کلیک کنید .صفحه کار 1 (wp1)> مربع 2 (sq2)
1 | در نوار ابزار Work Plane ، روی  مربع کلیک کنید . |
2 | در پنجره تنظیمات مربع ، بخش Size را پیدا کنید . |
3 | در قسمت متن Side length ، 0.2 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت متن yw ، 1 را تایپ کنید . |
صفحه کار 1 (wp1)> چمفر 1 (cha1)
1 | در نوار ابزار Work Plane ، روی  Chamfer کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در شیء sq2 ، فقط نقطه 4 را انتخاب کنید. |
4 | در پنجره تنظیمات برای Chamfer ، بخش Distance را پیدا کنید . |
5 | در قسمت متنی Distance from vertex 0.1 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.9 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.1 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 0.2 را تایپ کنید . |
6 | در قسمت متن yw ، 1.1 را تایپ کنید . |
صفحه کار 1 (wp1)> مربع 3 (sq3)
1 | در نوار ابزار Work Plane ، روی  مربع کلیک کنید . |
2 | در پنجره تنظیمات مربع ، بخش Size را پیدا کنید . |
3 | در قسمت متن Side length ، 0.1 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 1 را تایپ کنید . |
5 | در قسمت متن yw ، 1.1 را تایپ کنید . |
صفحه کار 1 (wp1)> چرخش 1 (rot1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط اشیاء cha1 ، r1 و sq3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، قسمت چرخش را پیدا کنید . |
4 | در قسمت Angle text range(90,90,360) را تایپ کنید . |
5 | قسمت مرکز چرخش را پیدا کنید . در قسمت نوشتار xw ، 0.5 را تایپ کنید . |
6 | در قسمت متن yw ، 0.5 را تایپ کنید . |
اکسترود 1 (ext1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
0.02 |
0.04 |
اکسترود 2 (ext2)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شیء ext1 ، فقط مرزهای 17، 26، 111 و 120 را انتخاب کنید. |
5 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
0.02 |
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.45 را تایپ کنید . |
4 | در قسمت Depth text 1.45 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 0.06 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -0.225 را تایپ کنید . |
7 | در قسمت متن y ، -0.225 را تایپ کنید . |
8 | در قسمت متن z ، -0.02 را تایپ کنید . |
یک پایه استوانه ای برای میکروآینه اضافه کنید.
سیلندر 1 (cyl1)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.5 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، 0.5 را تایپ کنید . |
6 | در قسمت متن y ، 0.5 را تایپ کنید . |
7 | در قسمت متن z ، -0.52 را تایپ کنید . |
سیلندر 2 (cyl2)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.06 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، 0.5 را تایپ کنید . |
6 | در قسمت متن y ، 0.5 را تایپ کنید . |
7 | در قسمت متن z ، -0.02 را تایپ کنید . |
تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | فقط شی cyl2 را انتخاب کنید. |
4 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
5 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
6 | فقط شی blk1 را انتخاب کنید. |
یک جعبه برای حوزه آکوستیک ترموویسکوز اضافه کنید.
بلوک 2 (بلک2)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.65 را تایپ کنید . |
4 | در قسمت Depth text 1.65 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 0.5 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -0.325 را تایپ کنید . |
7 | در قسمت متن y ، -0.325 را تایپ کنید . |
8 | در قسمت متن z ، -0.02 را تایپ کنید . |
یک کره برای حوزه آکوستیک فشار اضافه کنید.
کره 1 (sph1)
1 | در نوار ابزار Geometry ، روی  Sphere کلیک کنید . |
2 | در پنجره تنظیمات برای Sphere ، بخش Size را پیدا کنید . |
3 | در قسمت متن Radius ، 2 را تایپ کنید . |
4 | قسمت Position را پیدا کنید . در قسمت متن x ، 0.5 را تایپ کنید . |
5 | در قسمت متن y ، 0.5 را تایپ کنید . |
6 | در قسمت متن z ، 0.04 را تایپ کنید . |
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، 0.04 را تایپ کنید . |
اشیاء پارتیشن 1 (par1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Partition Objects را انتخاب کنید . |
2 | فقط شیء sph1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای اشیاء پارتیشن ، قسمت اشیاء پارتیشن را پیدا کنید . |
4 | از فهرست پارتیشن با ، صفحه کار را انتخاب کنید . |
حذف نهادهای 1 (del1)
1 | روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید . |
2 | در پنجره تنظیمات برای حذف نهادها ، بخش Entities یا Objects to Delete را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | در شی par1 ، فقط دامنه 1 را انتخاب کنید. |
هنگام تخصیص خواص مواد و شرایط مرزی، انتخاب ها را برای راحتی تعریف کنید.
تعاریف
در TA
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Air TA را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 5 6 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
هوا ACPR
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Air ACPR را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، عدد 3 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
لایه
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 1 2 4 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
جامد
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Solid را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 7-36 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
آلومینیوم جامد
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Solid Aluminium را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 9-18، 23، 24، 29-36 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
فولاد جامد
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Solid Steel را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید .  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 7، 8، 19-22، 25-28 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
جامد-TA
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Solid-TA را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 24-28، 30، 31، 33، 34، 37-39، 41، 44، 47-52، 54، 55، 57، 58، 60-73، 75، 76، 78 را تایپ کنید. 80-82، 84، 85، 87، 89-92، 94، 95، 98-106، 108، 109، 111، 113-115، 123، 124، 126، 128-130، 1314، 1314، 1314، 1314 143، 145-149، 152، 155، 157-162، 164، 165، 167، 168، 170-172، 174، 175، 178، 181-192 در قسمت انتخاب متن. |
6 | روی OK کلیک کنید . |
هوا
1 | در نوار ابزار تعاریف ، روی  Union کلیک کنید . |
2 | در پنجره تنظیمات برای Union ، Air را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . در قسمت Selections to add ، روی  Add کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای افزودن ، Air TA و Air ACPR را انتخاب کنید . |
5 | روی OK کلیک کنید . |
عوامل مشارکت 1 (mpf1)
در نوار ابزار تعاریف ، روی Physics Utilities کلیک کنید و عوامل مشارکت را انتخاب کنید .
Physics Utilities کلیک کنید و عوامل مشارکت را انتخاب کنید .مدل های مواد را از کتابخانه مواد انتخاب کنید و به دامنه های مربوطه اختصاص دهید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Aluminium را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Built-in>Structural steel را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
7 | در درخت، Built-in>Air را انتخاب کنید . |
8 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
9 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
آلومینیوم (mat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Materials روی آلومینیوم (mat1) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، آلومینیوم جامد را انتخاب کنید . |
فولاد سازه (mat2)
1 | در پنجره Model Builder ، روی Structural steel (mat2) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، فولاد جامد را انتخاب کنید . |
هوا (مت3)
1 | در پنجره Model Builder ، روی Air (mat3) کلیک کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، هوا را انتخاب کنید . |
بعد اضافی را از مرز کاملاً منطبق تعریف کنید.
افزودن کامپوننت
در پنجره Model Builder ، روی Global Definitions کلیک راست کرده و 1D را انتخاب کنید .
هندسه (بعد اضافی از مرز کاملاً منطبق 1)
در پنجره تنظیمات هندسه ، هندسه (بعد اضافی از مرز کاملاً مطابق 1) را در قسمت نوشتار برچسب تایپ کنید .
فاصله 1 (i1)
روی Global Definitions> Extra Dimension 1 (xdim1)> Geometry (Extra Dimension from Perfectly Matched Boundary 1) کلیک راست کرده و Interval را انتخاب کنید .
مش (بعد اضافی از مرز کاملاً منطبق 1)
در پنجره تنظیمات مش ، مش (بعد اضافی از مرز کاملاً مطابق 1) را در قسمت نوشتار برچسب تایپ کنید .
توزیع 1
1 | روی Global Definitions> Extra Dimension 1 (xdim1)> Mesh (Extra Dimension from Perfectly Matched Boundary 1) کلیک راست کرده و Distribution را انتخاب کنید . |
2 | فقط دامنه 1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
4 | در قسمت متنی Number of Elements عدد 8 را تایپ کنید . |
لبه 1
در نوار ابزار Mesh ، روی Edge کلیک کنید .
Edge کلیک کنید .تعاریف (XDIM1)
در پنجره Model Builder ، گره Global Definitions>Extra Dimension 1 (xdim1)>Definitions را گسترش دهید .
نکات پیوست 1
1 | در پنجره Model Builder ، گره Global Definitions> Extra Dimension 1 (xdim1)> Definitions> Extra Dimensions را گسترش دهید ، سپس روی Points to Attach 1 کلیک کنید . |
2 | فقط مرز 1 را انتخاب کنید. |
ابعاد اضافی از مرز کاملاً منطبق 1
1 | در پنجره Model Builder ، در قسمت Global Definitions، روی Extra Dimension 1 (xdim1) کلیک کنید . |
2 | در پنجره تنظیمات Extra Dimension ، Extra Dimension را از Perfectly Matched Boundary 1 در قسمت نوشتار Label تایپ کنید . |
3 | در قسمت متن نام ، acpr_pmb1_xdim را تایپ کنید . |
4 | قسمت Frames را پیدا کنید . زیربخش مختصات قاب فضایی را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اولین | دومین | سوم |
x1 | y1 | z1 |
5 | زیربخش مختصات قاب Material را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اولین | دومین | سوم |
X_acpr_pmb1_xdim | Y_acpr_pmb1_xdim | Z_acpr_pmb1_xdim |
6 | زیربخش مختصات قاب هندسه را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اولین | دومین | سوم |
Xg_acpr_pmb1_xdim | Yg_acpr_pmb1_xdim | Zg_acpr_pmb1_xdim |
7 | زیربخش مختصات قاب مش را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اولین | دومین | سوم |
xm_acpr_pmb1_xdim | Ym_acpr_pmb1_xdim | Zm_acpr_pmb1_xdim |
دامنه تغییر شکل را تعریف کنید.
جزء 1 (COMP1)
در پنجره Model Builder ، روی Component 1 (comp1) کلیک کنید .
تغییر شکل دامنه 1
1 | در نوار ابزار تعاریف ، روی  Moving Mesh کلیک کنید و Domains>Deforming Domain را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل دامنه ، قسمت انتخاب دامنه را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 5 6 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای تغییر شکل دامنه ، بخش Smoothing را پیدا کنید . |
7 | از لیست نوع صاف کردن مش ، Hyperelastic را انتخاب کنید . |
شرایط اولیه و مرزی را برای Solid Mechanics تنظیم کنید.
مکانیک جامدات (جامدات)
مواد الاستیک خطی 1
در پنجره Model Builder ، در قسمت Component 1 (comp1)> Solid Mechanics (solid) روی Linear Elastic Material 1 کلیک کنید .
استرس و کرنش اولیه 1
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Initial Stress and Strain را انتخاب کنید . |
2 | در پنجره تنظیمات برای استرس و فشار اولیه ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، دستی را انتخاب کنید . |
4 |  روی Clear Selection کلیک کنید . |
5 |  روی Paste Selection کلیک کنید . |
6 | در کادر محاوره ای Paste Selection ، 10 18 24 36 را در قسمت متن انتخاب تایپ کنید . |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای استرس و فشار اولیه ، بخش استرس و فشار اولیه را پیدا کنید . |
9 | در جدول S 0 تنظیمات زیر را وارد کنید: |
sigma_pre | 0 | 0 |
0 | sigma_pre | 0 |
0 | 0 | 0 |
مواد الاستیک خطی 1
در پنجره Model Builder ، روی Linear Elastic Material 1 کلیک کنید .
استرس و فشار اولیه 2
1 | در نوار ابزار Physics ، روی  Attributes کلیک کنید و Initial Stress and Strain را انتخاب کنید . |
2 | در پنجره تنظیمات برای استرس و فشار اولیه ، قسمت انتخاب دامنه را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 9 17 23 35 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای استرس و فشار اولیه ، بخش استرس و فشار اولیه را پیدا کنید . |
8 | در جدول S 0 تنظیمات زیر را وارد کنید: |
-sigma_pre | 0 | 0 |
0 | -sigma_pre | 0 |
0 | 0 | 0 |
محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | در پنجره تنظیمات برای محدودیت ثابت ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 40 53 150 163 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
بار مرزی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Boundary Load را انتخاب کنید . |
2 | در پنجره تنظیمات برای بار مرزی ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 85 را در فیلد متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای بار مرزی ، بخش Force را پیدا کنید . |
7 | بردار F A را به صورت مشخص کنید |
0 | ایکس |
0 | y |
لنگی (1) | z |
8 | در پنجره Model Builder ، روی Solid Mechanics (solid) کلیک کنید . |
9 | در پنجره تنظیمات برای Solid Mechanics ، بخش انتخاب دامنه را پیدا کنید . |
10 | از لیست انتخاب ، جامد را انتخاب کنید . |
شرایط اولیه و مرزی برای انتقال حرارت را تنظیم کنید.
انتقال حرارت در جامدات (HT)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی انتقال حرارت در جامدات (ht) کلیک کنید . |
2 | در پنجره تنظیمات برای انتقال حرارت در جامدات ، قسمت انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، جامد را انتخاب کنید . |
دما 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Temperature را انتخاب کنید . |
2 | در پنجره تنظیمات دما ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 40 53 150 163 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
شرایط اولیه و مرزی را برای آکوستیک ترموویسکوس تنظیم کنید.
آکوستیک ترموویسکوز، دامنه فرکانس (TA)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Thermoviscous Acoustics, Frequency Domain (ta) کلیک کنید . |
2 | در پنجره Settings for Thermoviscous Acoustics، Frequency Domain ، بخش Domain Selection را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 5 6 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره Settings for Thermoviscous Acoustics، Frequency Domain ، بخش Domain Selection را پیدا کنید . |
7 |  روی Paste Selection کلیک کنید . |
8 | در کادر محاوره‌ای Paste Selection ، 5 6 را در قسمت متن انتخاب تایپ کنید . |
9 | روی OK کلیک کنید . |
10 | در پنجره Settings for Thermoviscous Acoustics، Frequency Domain ، بخش Domain Selection را پیدا کنید . |
11 | از لیست انتخاب ، دستی را انتخاب کنید . |
12 |  روی Clear Selection کلیک کنید . |
13 |  روی Paste Selection کلیک کنید . |
14 | در کادر محاوره‌ای Paste Selection ، 5 6 را در قسمت متن انتخاب تایپ کنید . |
15 | روی OK کلیک کنید . |
دیوار 2
1 | در نوار ابزار فیزیک ، روی  Boundaries کلیک کنید و دیوار را انتخاب کنید . |
2 | در پنجره تنظیمات دیوار ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، عدد 15 را در قسمت انتخاب متن تایپ کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات دیوار ، بخش مکانیکی را پیدا کنید . |
7 | از لیست شرایط مکانیکی ، لغزش را انتخاب کنید . |
8 | قسمت Thermal را پیدا کنید . از لیست شرایط حرارتی ، Adiabatic را انتخاب کنید . |
شرایط اولیه و مرزی را برای آکوستیک فشار تنظیم کنید.
آکوستیک فشار، دامنه فرکانس (ACPR)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Pressure Acoustics, Frequency Domain (acpr) کلیک کنید . |
2 | در پنجره تنظیمات برای آکوستیک فشار ، دامنه فرکانس ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست انتخاب ، Air ACPR را انتخاب کنید . |
4 |  روی دکمه Show More Options در نوار ابزار Model Builder کلیک کنید . |
5 | در کادر محاوره‌ای Show More Options ، روی لغو کلیک کنید . |
مرز کاملاً منطبق 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfectly Matched Boundary را انتخاب کنید . |
2 | در پنجره تنظیمات برای مرز کاملاً منطبق ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 7 9 118 119 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای مرز کاملاً منطبق ، بخش هندسه را بیابید . |
7 | از لیست جهت تضعیف ، Normal را انتخاب کنید . |
چند فیزیک
انبساط حرارتی 1 (te1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Multiphysics روی Thermal Expansion 1 (te1) کلیک کنید . |
2 | در پنجره تنظیمات برای انبساط حرارتی ، بخش Heat Sources را پیدا کنید . |
3 | کادر تلفات مکانیکی را انتخاب کنید . |
4 |  روی دکمه Transparency در نوار ابزار Graphics کلیک کنید . |
مرز آکوستیک-ترموویسکوز آکوستیک 1 (atb1)
1 | در پنجره Model Builder ، روی Acoustic-Thermoviscous Acoustic Boundary 1 (atb1) کلیک کنید . |
2 | در پنجره تنظیمات برای Acoustic-Thermoviscous Acoustic Boundary ، قسمت Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، همه مرزها را انتخاب کنید . |
مرز ترموویسکوز آکوستیک-ترموالاستیسیته 1 (tab1)
1 | در پنجره Model Builder ، روی Thermoviscous Acoustic-Thermoelasticity Boundary 1 (tab1) کلیک کنید . |
2 | در پنجره تنظیمات برای مرز آکوستیک ترموالاستیسیته ترموویسکوز ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Solid-TA را انتخاب کنید . |
مش را برای مدل تعریف کنید.
مش 1
نقشه برداری 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mapped ، بخش انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 30، 37، 47، 60، 80، 89، 98، 113، 128، 145، 157، 170، 178 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
توزیع 1
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، قسمت Edge Selection را پیدا کنید . |
3 |  روی Copy Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 45، 115، 129، 134، 160، 173، 219، 304 را در قسمت متن انتخاب تایپ کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
8 | در قسمت متنی Number of Elements عدد 12 را تایپ کنید . |
توزیع 2
1 | در پنجره Model Builder ، روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، قسمت Edge Selection را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 56، 64، 74، 75، 95، 159، 199، 227، 243، 261، 288، 298 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
7 | در فیلد متنی Number of element ، 3 را تایپ کنید . |
توزیع 3
1 | روی Mapped 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، قسمت Edge Selection را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 37 152 194 309 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای توزیع ، بخش توزیع را پیدا کنید . |
7 | در قسمت متنی Number of elements ، عدد 6 را تایپ کنید . |
جارو 1
1 | در نوار ابزار Mesh ، روی  Swept کلیک کنید . |
2 | در پنجره تنظیمات برای Swept ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، جامد را انتخاب کنید . |
توزیع 1
1 | روی Swept 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | در پنجره تنظیمات برای توزیع ، بخش انتخاب دامنه را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | بخش توزیع را پیدا کنید . در قسمت متنی Number of Elements ، 2 را تایپ کنید . |
چهار وجهی رایگان 1
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، عدد 6 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای چهار وجهی رایگان ، برای گسترش بخش هندسه مقیاس کلیک کنید . |
سایز 1
1 | روی Free Tetrahedral 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
5 |  روی Paste Selection کلیک کنید . |
6 | در کادر محاوره ای Paste Selection ، 19 20 23 193 را در قسمت متن Selection تایپ کنید . |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای اندازه ، قسمت پارامترهای اندازه عنصر را پیدا کنید . |
9 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.04 را تایپ کنید . |
رایگان چهار وجهی 2
در نوار ابزار Mesh ، روی Free Tetrahedral کلیک کنید .
Free Tetrahedral کلیک کنید .سایز 1
1 | روی Free Tetrahedral 2 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
5 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، 0.8 را تایپ کنید . |
لایه های مرزی 1
1 | در نوار ابزار Mesh ، روی  Boundary Layers کلیک کنید . |
2 | در پنجره تنظیمات برای لایه های مرزی ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 5 6 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای لایه های مرزی ، برای گسترش بخش تنظیمات گوشه کلیک کنید . |
8 | از لیست Handling of the sharp edges ، No special handling را انتخاب کنید . |
ویژگی های لایه مرزی
1 | در پنجره Model Builder ، روی Boundary Layer Properties کلیک کنید . |
2 | در پنجره تنظیمات برای ویژگی های لایه مرزی ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Solid-TA را انتخاب کنید . |
4 | قسمت لایه ها را پیدا کنید . در قسمت متنی Number of layers عدد 3 را تایپ کنید . |
5 | از لیست مشخصات ضخامت ، همه لایه ها را انتخاب کنید . |
6 | در قسمت متن ضخامت کل ، dvisc را تایپ کنید . |
اندازه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Mesh 1 روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 1 را تایپ کنید . |
5 | در قسمت متنی Minimum size element ، 0.01 را تایپ کنید . |
6 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Build All را انتخاب کنید . |
یک مطالعه برای محاسبه فرکانس های ویژه ساختار جامد اضافه کنید.
مطالعه 1 – حالت های ساختاری (بدون تلفات)
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study 1 – Structural Modes (lessless) را در قسمت نوشتار Label تایپ کنید . |
3 | بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در مطالعه 1 – حالت های ساختاری (بدون ضرر) روی مرحله 1: ثابت کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مکانیک جامدات (جامدات) | √ | اتوماتیک (ایستا) |
انتقال حرارت در جامدات (ht) | اتوماتیک (ایستا) | |
آکوستیک ترموویسکوز، دامنه فرکانس (ta) | خودکار (دامنه فرکانس) | |
آکوستیک فشار، دامنه فرکانس (acpr) | خودکار (دامنه فرکانس) | |
مش متحرک (جزء 1) | خودکار |
4 | در جدول تنظیمات زیر را وارد کنید: |
کوپلینگ های چندفیزیکی | حل کنید برای | فرم معادله |
انبساط حرارتی 1 (te1) | اتوماتیک (ایستا) |
5 | روی Study 1 – Structural Modes (lessless)>Step 1: Stationary کلیک راست کرده و Compute Selected Step را انتخاب کنید . |
مرحله 2: فرکانس ویژه
1 | در پنجره Model Builder ، روی Step 2: Eigenfrequency کلیک کنید . |
2 | در پنجره تنظیمات برای Eigenfrequency ، قسمت Study Settings را پیدا کنید . |
3 | کادر بررسی تعداد دلخواه فرکانس ویژه را انتخاب کنید . در فیلد متن مرتبط، 4 را تایپ کنید . |
4 | در قسمت جستجو برای فرکانس های ویژه در اطراف متن، 8000[Hz] را تایپ کنید . |
5 | از روش جستجوی فرکانس ویژه در اطراف لیست شیفت ، قسمت واقعی بزرگتر را انتخاب کنید . |
6 | قسمت Physics and Variables Selection را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مکانیک جامدات (جامدات) | √ | خودکار (فرکانس ویژه) |
انتقال حرارت در جامدات (ht) | اتوماتیک (ایستا) | |
آکوستیک ترموویسکوز، دامنه فرکانس (ta) | خودکار (دامنه فرکانس) | |
آکوستیک فشار، دامنه فرکانس (acpr) | خودکار (دامنه فرکانس) | |
مش متحرک (جزء 1) | خودکار |
7 | در جدول تنظیمات زیر را وارد کنید: |
کوپلینگ های چندفیزیکی | حل کنید برای | فرم معادله |
انبساط حرارتی 1 (te1) | اتوماتیک (ایستا) | |
مرز آکوستیک-ترموویسکوز آکوستیک 1 (atb1) | اتوماتیک (ایستا) | |
مرز ترموویسکوز آکوستیک-ترموالاستیسیته 1 (tab1) | خودکار (اختلال دامنه فرکانس) |
8 | روی Step 2: Eigenfrequency کلیک راست کرده و Compute Selected Step را انتخاب کنید . |
یک مطالعه برای محاسبه پاسخ فرکانسی برای مدل کامل اضافه کنید.
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت مطالعه انتخاب ، مطالعات از پیش تعیین شده برای واسط های فیزیک انتخاب شده > مکانیک جامد> دامنه فرکانس، پیش تنیده را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
مطالعه 2 – پاسخ فرکانس: مدل کامل (TA-HT-SOLID)
1 | در پنجره Model Builder ، روی Study 2 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، Study 2 – Frequency Response: Full Model (ta-ht-solid) را در قسمت نوشتار Label تایپ کنید. |
3 | بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در مطالعه 2 – Frequency Response: Full Model (ta-ht-solid) روی مرحله 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، برای گسترش بخش Study Extensions کلیک کنید . |
3 | کادر بررسی جارو کمکی را انتخاب کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
sigma_pre (استرس طبیعی اولیه) | محدوده (1،1،3) | GPa |
6 | روی Study 2 – Frequency Response: Full Model (ta-ht-solid)>Step 1: Stationary کلیک راست کرده و Compute Selected Step را انتخاب کنید . |
مرحله 2: اختلال دامنه فرکانس
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain Perturbation کلیک کنید . |
2 | در پنجره تنظیمات برای اختلال دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ها محدوده(50,50,600) range(13150,25,13500) را تایپ کنید . |
4 | از راه حل استفاده مجدد از لیست مرحله قبلی ، No را انتخاب کنید . |
5 | زیربخش مقادیر نقطه خطی سازی را پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
6 | از لیست مقدار پارامتر (sigma_pre (GPa)) ، 3 GPa را انتخاب کنید . |
7 | قسمت Physics and Variables Selection را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مکانیک جامدات (جامدات) | √ | خودکار (دامنه فرکانس) |
انتقال حرارت در جامدات (ht) | √ | خودکار (اختلال دامنه فرکانس) |
آکوستیک ترموویسکوز، دامنه فرکانس (ta) | √ | خودکار (دامنه فرکانس) |
آکوستیک فشار، دامنه فرکانس (acpr) | √ | خودکار (دامنه فرکانس) |
مش متحرک (جزء 1) | خودکار |
8 | برای گسترش بخش Values of Dependent Variables کلیک کنید . مقادیر متغیرهای حل نشده را برای بخش فرعی پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
9 | از لیست استفاده ، Solution Store 2 (sol4) را انتخاب کنید . |
10 | از لیست مقدار پارامتر (sigma_pre (GPa)) ، 3 GPa را انتخاب کنید . |
11 | روی Step 2: Frequency Domain Perturbation کلیک راست کرده و Compute Selected Step را انتخاب کنید . |
یک مطالعه برای محاسبه پاسخ فرکانسی برای مدل فقط تلفات جامد اضافه کنید.
اضافه کردن مطالعه
1 | به پنجره Add Study بروید . |
2 | زیربخش مطالعات را پیدا کنید . در درخت مطالعه انتخاب ، مطالعات از پیش تعیین شده برای واسط های فیزیک انتخاب شده > مکانیک جامد> دامنه فرکانس، پیش تنیده را انتخاب کنید . |
3 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
مطالعه 3 – تلفات جامد پاسخ فرکانس (HT-SOLID)
1 | در پنجره Model Builder ، روی Study 3 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، مطالعه 3 – Frequency Response Solid Losses (ht-solid) را در قسمت نوشتار Label تایپ کنید. |
3 | بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید . |
مرحله 1: ثابت
1 | در پنجره Model Builder ، در مطالعه 3 – Frequency Response Solid Losses (ht-solid) روی مرحله 1: Stationary کلیک کنید . |
2 | در پنجره تنظیمات برای Stationary ، بخش Physics and Variables Selection را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مکانیک جامدات (جامدات) | √ | اتوماتیک (ایستا) |
انتقال حرارت در جامدات (ht) | √ | اتوماتیک (ایستا) |
آکوستیک ترموویسکوز، دامنه فرکانس (ta) | خودکار (دامنه فرکانس) | |
آکوستیک فشار، دامنه فرکانس (acpr) | خودکار (دامنه فرکانس) | |
مش متحرک (جزء 1) | خودکار |
4 | قسمت Study Extensions را پیدا کنید . کادر بررسی جارو کمکی را انتخاب کنید . |
5 |  روی افزودن کلیک کنید . |
6 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
sigma_pre (استرس طبیعی اولیه) | محدوده (1،1،3) | GPa |
7 | روی Study 3 – Frequency Response Solid Losses (ht-solid)>Step 1: Stationary کلیک راست کرده و Compute Selected Step را انتخاب کنید . |
مرحله 2: اختلال دامنه فرکانس
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain Perturbation کلیک کنید . |
2 | در پنجره تنظیمات برای اختلال دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ها محدوده(50,50,600) range(13150,25,13500) را تایپ کنید . |
4 | زیربخش مقادیر نقطه خطی سازی را پیدا کنید . از لیست تنظیمات ، کنترل کاربر را انتخاب کنید . |
5 | از لیست مقدار پارامتر (sigma_pre (GPa)) ، 3 GPa را انتخاب کنید . |
6 | قسمت Physics and Variables Selection را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
رابط فیزیک | حل کنید برای | فرم معادله |
مکانیک جامدات (جامدات) | √ | خودکار (دامنه فرکانس) |
انتقال حرارت در جامدات (ht) | √ | خودکار (اختلال دامنه فرکانس) |
آکوستیک ترموویسکوز، دامنه فرکانس (ta) | خودکار (دامنه فرکانس) | |
آکوستیک فشار، دامنه فرکانس (acpr) | خودکار (دامنه فرکانس) | |
مش متحرک (جزء 1) | خودکار |
7 | در جدول تنظیمات زیر را وارد کنید: |
کوپلینگ های چندفیزیکی | حل کنید برای | فرم معادله |
مرز آکوستیک-ترموویسکوز آکوستیک 1 (atb1) | اتوماتیک (ایستا) | |
مرز ترموویسکوز آکوستیک-ترموالاستیسیته 1 (tab1) | خودکار (اختلال دامنه فرکانس) |
8 | روی Step 2: Frequency Domain Perturbation کلیک راست کرده و Compute Selected Step را انتخاب کنید . |
نتایج
مش 1
1 | در پنجره Model Builder ، گره Results را گسترش دهید . |
2 | روی Results>Datasets کلیک راست کرده و Mesh را انتخاب کنید . |
یک طرح مش ایجاد کنید.
3 | در پنجره تنظیمات مش ، روی  Plot کلیک کنید . |
طرح مش
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات گروه طرح سه بعدی ، Mesh Plot را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست Dataset ، Mesh 1 را انتخاب کنید . |
4 | برای گسترش بخش انتخاب کلیک کنید . برای گسترش بخش عنوان کلیک کنید . قسمت Plot Settings را پیدا کنید . چک باکس Propagate hiding to low dimensions را انتخاب کنید . |
5 | قسمت Color Legend را پیدا کنید . چک باکس نمایش مقادیر حداکثر و حداقل را انتخاب کنید . |
مش 1
1 | روی Mesh Plot کلیک راست کرده و Mesh را انتخاب کنید . |
2 | در پنجره تنظیمات مش ، قسمت Level را پیدا کنید . |
3 | از لیست Level ، Volume را انتخاب کنید . |
4 | برای گسترش بخش Element Filter کلیک کنید . تیک فعال کردن فیلتر را انتخاب کنید . |
5 | در قسمت متن Expression ، x<0.5[mm] را تایپ کنید . |
6 | در نوار ابزار Mesh Plot ، روی  Plot کلیک کنید . |

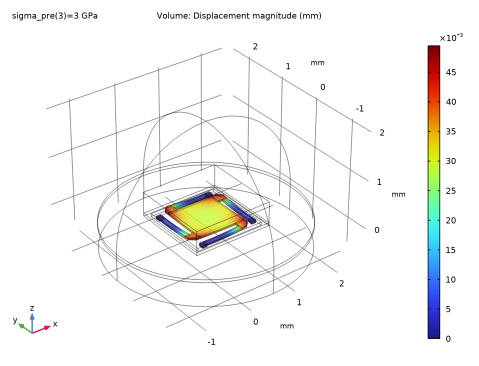

اشکال حالت نمودار از مطالعه فرکانس ویژه.
شکل حالت (جامد)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، حالت Mode Shape (solid) را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
4 | قسمت Color Legend را پیدا کنید . تیک Show legends را پاک کنید . |
سطح 1
روی Mode Shape کلیک راست کرده و Surface را انتخاب کنید .
تغییر شکل 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در نوار ابزار Mode Shape (solid) ، روی  Plot کلیک کنید . |
ترسیم تنش از مطالعه ثابت برای مدل کامل.
استرس (ایستایی)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Stress (stationary) را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/Solution store 2 (sol4) را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
5 | قسمت Data را پیدا کنید . از لیست مقدار پارامتر (sigma_pre (GPa)) ، 3 را انتخاب کنید . |
جلد 1
1 | روی Stress (ایستا) کلیک راست کرده و Volume را انتخاب کنید . |
2 | در نوار ابزار استرس (ایستا) ، روی  Plot کلیک کنید . |
جابجایی نمودار از مطالعه ثابت برای مدل کامل.
جابجایی (ایستا)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، جابجایی (ایستا) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/Solution store 2 (sol4) را انتخاب کنید . |
4 | از لیست مقدار پارامتر (sigma_pre (GPa)) ، 3 را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
6 | قسمت Color Legend را پیدا کنید . چک باکس نمایش مقادیر حداکثر و حداقل را انتخاب کنید . |
7 | تیک Show units را انتخاب کنید . |
8 | در نوار ابزار Displacement (Stationary) روی  Plot کلیک کنید . |
سطح 1
1 | روی Displacement (Stationary) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در نوار ابزار Displacement (Stationary) روی  Plot کلیک کنید . |
دمای نمودار از مطالعه ثابت برای مدل کامل.
دما (ایستا)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، دما (ایستا) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/Solution store 2 (sol4) را انتخاب کنید . |
4 | از لیست مقدار پارامتر (sigma_pre (GPa)) ، 3 را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
سطح 1
1 | روی Temperature (Stationary) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، T را تایپ کنید . |
4 | در نوار ابزار دما (ایستا) ، روی  Plot کلیک کنید . |
نمودار جابجایی از مطالعه اغتشاش حوزه فرکانس برای مدل کامل.
جابجایی (آشفتگی)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، جابجایی (اغتشاش) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ها ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/راه حل 3 (sol3) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
6 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
سطح 1
روی Displacement (perturbation) کلیک راست کرده و Surface را انتخاب کنید .
تغییر شکل 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در نوار ابزار جابجایی (اغتشاش) ، روی  Plot کلیک کنید . |
نمودار دما از مطالعه اغتشاش دامنه فرکانس برای مدل کامل.
دما (آشفتگی)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، دما (اغتشاش) را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ها ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/راه حل 3 (sol3) را انتخاب کنید . |
4 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
5 | قسمت Plot Settings را پیدا کنید . کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
6 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
سطح 1
1 | روی Temperature (perturbation) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، T را تایپ کنید . |
4 | از لیست واحد ، mK را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Thermal>ThermalWave را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در نوار ابزار دما (اغتشاش) ، روی  Plot کلیک کنید . |
تغییر شکل 1
1 | روی Surface 1 کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل ، بخش مقیاس را پیدا کنید . |
3 | چک باکس Scale factor را انتخاب کنید . در فیلد متن مرتبط، 1 را تایپ کنید . |
فیلتر 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Filter را انتخاب کنید . |
2 | در پنجره تنظیمات برای فیلتر ، قسمت انتخاب عنصر را پیدا کنید . |
3 | در قسمت عبارت Logical for inclusion text x<0.5[mm] را تایپ کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، Solid-TA را انتخاب کنید . |
برش 1
1 | در پنجره Model Builder ، روی Temperature (perturbation) کلیک راست کرده و Slice را انتخاب کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، ta.T_t را تایپ کنید . |
4 | از لیست واحد ، mK را انتخاب کنید . |
5 | قسمت Plane Data را پیدا کنید . در قسمت متن Planes ، 1 را تایپ کنید . |
6 | قسمت Coloring and Style را پیدا کنید . تیک Color legend را پاک کنید . |
7 | برای گسترش بخش Inherit Style کلیک کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
8 | در نوار ابزار دما (اغتشاش) ، روی  Plot کلیک کنید . |
شفافیت 1
1 | بر روی Slice 1 کلیک راست کرده و Transparency را انتخاب کنید . |
2 | در پنجره تنظیمات برای شفافیت ، بخش شفافیت را پیدا کنید . |
3 | در قسمت متن شفافیت ، 0.05 را تایپ کنید . |
4 | در قسمت متن فرنل انتقال ، 0.1 را تایپ کنید . |
5 | در نوار ابزار دما (اغتشاش) ، روی  Plot کلیک کنید . |
برش 2
1 | در پنجره Model Builder ، روی Temperature (perturbation) کلیک راست کرده و Slice را انتخاب کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، T را تایپ کنید . |
4 | از لیست واحد ، mK را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید . تیک Color legend را پاک کنید . |
6 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
7 | در نوار ابزار دما (اغتشاش) ، روی  Plot کلیک کنید . |
جلد 1
1 | روی Temperature (perturbation) کلیک راست کرده و Volume را انتخاب کنید . |
2 | در پنجره تنظیمات برای حجم ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text، 1 را تایپ کنید . |
4 | قسمت Coloring and Style را پیدا کنید . از لیست Coloring ، Uniform را انتخاب کنید . |
5 | از لیست رنگ ، سفارشی را انتخاب کنید . |
6 | در ویندوز، روی نوار رنگی زیر کلیک کنید، یا – اگر از دسکتاپ چند پلتفرمی استفاده می کنید – روی دکمه Color کلیک کنید. |
7 | روی تعریف رنگ های سفارشی کلیک کنید . |
8 | مقادیر RGB را به ترتیب روی 224، 255 و 255 قرار دهید. |
9 | روی افزودن به رنگ های سفارشی کلیک کنید . |
10 | روی نمایش تنها پالت رنگ یا تأیید در دسکتاپ چند پلتفرمی کلیک کنید . |
انتخاب 1
1 | روی جلد 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 1 2 4 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
ظاهر مواد 1
1 | در پنجره Model Builder ، روی Volume 1 کلیک راست کرده و Material Appearance را انتخاب کنید . |
2 | در پنجره تنظیمات برای ظاهر مواد ، بخش ظاهر را پیدا کنید . |
3 | از لیست ظاهر ، سفارشی را انتخاب کنید . |
4 | از لیست نوع مواد ، آلومینیوم (آنودایز) را انتخاب کنید . |
5 | قسمت Color را پیدا کنید . تیک Use the plot’s color را انتخاب کنید . |
6 | در نوار ابزار دما (اغتشاش) ، روی  Plot کلیک کنید . |
خط 1
1 | در پنجره Model Builder ، روی Temperature (perturbation) کلیک راست کرده و Line را انتخاب کنید . |
2 | در پنجره تنظیمات برای Line ، قسمت Coloring and Style را پیدا کنید . |
3 | از لیست Coloring ، Uniform را انتخاب کنید . |
4 | از لیست رنگ ، سیاه را انتخاب کنید . |
5 | در نوار ابزار دما (اغتشاش) ، روی  Plot کلیک کنید . |
یک نمودار تکه ای از سرعت صوتی از مطالعه اغتشاش حوزه فرکانس برای مدل کامل ایجاد کنید.
سرعت آکوستیک (آشفتگی)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، سرعت صوتی (اختلال) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ها ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/راه حل 3 (sol3) را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
5 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
برش 1
1 | روی Acoustic Velocity (perturbation) کلیک راست کرده و Slice را انتخاب کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، ta.v_inst را تایپ کنید . |
4 | از لیست واحد ، mm/s را انتخاب کنید . |
5 | قسمت Plane Data را پیدا کنید . در قسمت متن Planes ، 1 را تایپ کنید . |
6 | در نوار ابزار سرعت صوتی (اغتشاش) ، روی  Plot کلیک کنید . |
یک نمودار برشی از فشار صوتی از مطالعه اغتشاش حوزه فرکانس برای مدل کامل ایجاد کنید.
فشار آکوستیک (آشفتگی)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 3D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات گروه طرح سه بعدی ، فشار صوتی (اختلال) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ها ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/راه حل 3 (sol3) را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . از لیست Frame ، Spatial (x، y، z) را انتخاب کنید . |
5 | قسمت Color Legend را پیدا کنید . تیک Show units را انتخاب کنید . |
برش 1
1 | روی Acoustic Pressure (perturbation) کلیک راست کرده و Slice را انتخاب کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، ta.p_t را تایپ کنید . |
4 | قسمت Plane Data را پیدا کنید . در قسمت متن Planes ، 1 را تایپ کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای جدول رنگ ، Wave>Wave را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای Slice ، بخش Coloring and Style را پیدا کنید . |
9 | از لیست مقیاس ، خطی متقارن را انتخاب کنید . |
10 | در نوار ابزار فشار صوتی (اختلال) ، روی  Plot کلیک کنید . |
برش 2
1 | در پنجره Model Builder ، روی Acoustic Pressure (perturbation) کلیک راست کرده و Slice را انتخاب کنید . |
2 | در پنجره تنظیمات برای Slice ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، acpr.p_t را تایپ کنید . |
4 | قسمت Plane Data را پیدا کنید . در قسمت متن Planes ، 1 را تایپ کنید . |
5 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Slice 1 را انتخاب کنید . |
6 | در نوار ابزار فشار صوتی (اختلال) ، روی  Plot کلیک کنید . |
جابجایی نمودار در مقابل فرکانس برای مقایسه پاسخ بین مدل کامل و مدل فقط با تلفات جامد نزدیک تشدید.
مقایسه پاسخ (در رزونانس)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، مقایسه پاسخ (در رزونانس) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ها ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/راه حل 3 (sol3) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (فرکانس) ، دستی را انتخاب کنید . |
5 | در قسمت متنی شاخص‌های پارامتر (1-27) ، محدوده (13،1،27) را تایپ کنید . |
نمودار نقطه 1
1 | روی Response Comparison (در رزونانس) کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش انتخاب را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 97 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
7 | در قسمت Expression text، abs(w) را تایپ کنید . |
8 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست Width ، 1 را انتخاب کنید . |
9 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
10 | از فهرست Legends ، Manual را انتخاب کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
مدل کامل (ta-ht-solid) |
12 | در نوار ابزار مقایسه پاسخ (در رزونانس) ، روی  Plot کلیک کنید . |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3 – فرکانس پاسخگویی تلفات جامد (ht-solid)/راه حل 5 (sol5) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (فرکانس) ، دستی را انتخاب کنید . |
5 | در قسمت متنی شاخص‌های پارامتر (1-27) ، محدوده (13،1،27) را تایپ کنید . |
6 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تلفات جامد (ht-solid) |
7 | در نوار ابزار مقایسه پاسخ (در رزونانس) ، روی  Plot کلیک کنید . |
نمودار جابجایی در مقابل فرکانس برای مقایسه پاسخ بین مدل کامل و مدل فقط با تلفات جامد برای 50 تا 600 هرتز.
مقایسه پاسخ (عملیات معمولی)
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، مقایسه پاسخ (عملیات معمولی) را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ها ، مطالعه 2 – پاسخ فرکانس : مدل کامل (ta-ht-solid)/راه حل 3 (sol3) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (فرکانس) ، دستی را انتخاب کنید . |
5 | در قسمت متنی شاخص های پارامتر (1-27) ، محدوده (1،1،12) را تایپ کنید . |
نمودار نقطه 1
1 | روی Response Comparison ( عملیات معمولی ) کلیک راست کرده و Point Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش انتخاب را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 97 را در قسمت متن انتخاب تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات نمودار نقطه‌ای ، بخش y-Axis Data را پیدا کنید . |
7 | در قسمت Expression text، abs(w) را تایپ کنید . |
8 | قسمت Coloring and Style را پیدا کنید . از لیست Width ، 1 را انتخاب کنید . |
9 | قسمت Legends را پیدا کنید . تیک Show legends را انتخاب کنید . |
10 | از فهرست Legends ، Manual را انتخاب کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
مدل کامل (ta-ht-solid) |
12 | در نوار ابزار مقایسه پاسخ (عملیات معمولی) ، روی  Plot کلیک کنید . |
نمودار نقطه 2
1 | روی Point Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نقطه ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 3 – فرکانس پاسخگویی تلفات جامد (ht-solid)/راه حل 5 (sol5) را انتخاب کنید . |
4 | از فهرست انتخاب پارامتر (فرکانس) ، دستی را انتخاب کنید . |
5 | در قسمت متنی شاخص های پارامتر (1-27) ، محدوده (1،1،12) را تایپ کنید . |
6 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
تلفات جامد (ht-solid) |
7 | در نوار ابزار مقایسه پاسخ (عملیات معمولی) ، روی  Plot کلیک کنید . |
