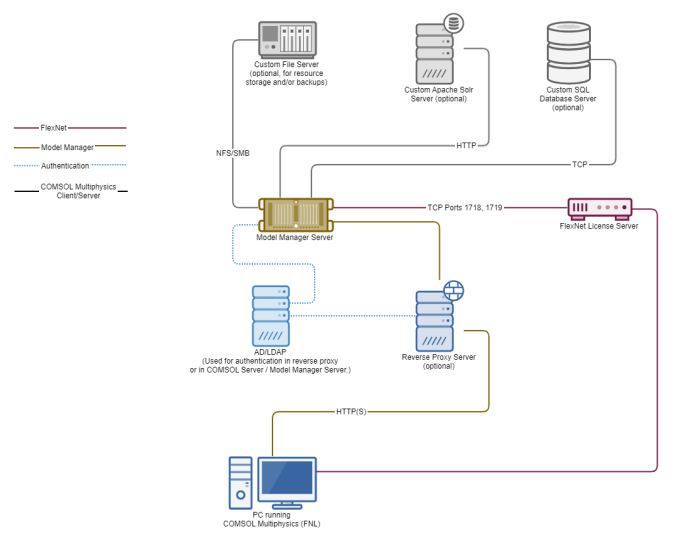

نمودار زیر نشان می‌دهد که چگونه می‌توان COMSOL Model Manager Server را به رایانه‌ای که COMSOL Multiphysics اجرا می‌کند، به سرور مجوز FlexNet، و به سرورهای اختیاری پایگاه داده SQL و سرورهای فایل سفارشی متصل کرد.
شکل 22-4: نمودار یک سرور مدیر مدل COMSOL با سرورهای متصل به آن و یک کامپیوتر که COMSOL Multiphysics را اجرا می کند.
این نمودار تنظیمات اجرای COMSOL Multiphysics را روی سرور Model Manager از طریق یک سرور پراکسی معکوس نشان می دهد. این پیکربندی برای مدیریت یک وب سایت شرکتی، ورود به سیستم مشترک برای سرور Model Manager و سایر ابزارهای مبتنی بر وب در یک محیط شرکتی مفید است. مدیر مدل همچنین می تواند ورودهای خود را از طریق سرور AD یا LDAP مدیریت کند. اجرای سرور Model Manager به این روش به یک سرور مجوز و حداقل یک مجوز FNL نیاز دارد. هنگام استفاده از مجوز FNL برای COMSOL Multiphysics، همچنین باید با سرور مجوز از COMSOL Multiphysics ارتباط برقرار کنید. هنگام استفاده از مجوز CPU یا NSL، معمولاً از یک سرور مجوز محلی یا یک فایل مجوز استفاده می کنید. سرور Model Manager می تواند از فضای ذخیره سازی محلی و یک پایگاه داده محلی استفاده کند اما می تواند به صورت اختیاری با سرورهای پایگاه داده جداگانه و یک سرور اختصاصی Apache Solr ارتباط برقرار کند.

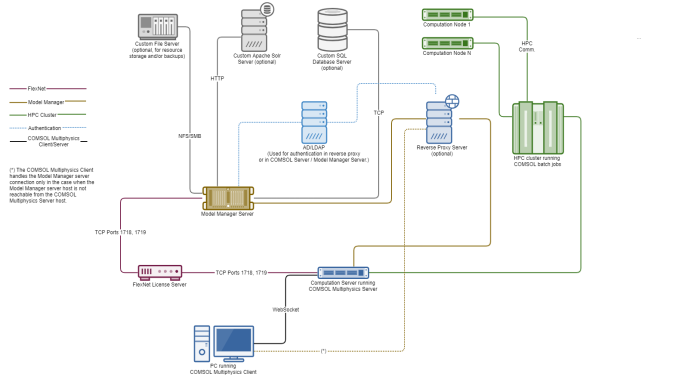

نمودار زیر یک سرور مدیر مدل COMSOL را نشان می‌دهد که به یک راه‌اندازی سرویس گیرنده-سرور COMSOL Multiphysics متصل است:
شکل 22-5: نمودار یک سرور مدیر مدل COMSOL با سرورهای متصل و COMSOL Multiphysics در حال اجرا در پیکربندی سرویس گیرنده-سرور را نشان می دهد.
این نمودار تنظیماتی را نشان می دهد که در آن شما مشتری COMSOL Multiphysics و سرور COMSOL Multiphysics را در رایانه های جداگانه اجرا می کنید. این پیکربندی به مجوز FNL نیاز دارد. هر دو سرور COMSOL Multiphysics و سرور Model Manager با سرور مجوز ارتباط برقرار می کنند. این نمودار سرور پروکسی معکوس اختیاری را با ارتباط با سرور پایگاه داده کاربر AD یا LDAP نشان می دهد. (سرور Model Manager می تواند ورودها را از طریق خود AD یا LDAP مدیریت کند.) این شکل همچنین یک خوشه HPC اختیاری و همچنین سرورهای ذخیره سازی اختیاری، سرور پایگاه داده و یک سرور Apache Solr سفارشی را نشان می دهد.
برای اطلاعات بیشتر در مورد راه اندازی و اجرای Model Manager، به کتابچه راهنمای مرجع Model Manager و راهنمای سرور Model Manager مراجعه کنید .
