اتصال پوسته های لایه ای با جامدات و پوسته ها
معرفی
رابط پوسته لایه ای برای مدل سازی ورقه های کامپوزیتی ضخیم تا نسبتاً نازک استفاده می شود. این ورقه های کامپوزیتی اغلب با ساختارهای جامد یا به اندازه کافی نازک در پیکربندی های مختلف به هم متصل می شوند تا یک ساختار واقعی را نشان دهند. این ساختارهای جامد و نازک به طور کلی با دقت و کارآمدی به ترتیب با استفاده از رابط‌های مکانیک جامد و پوسته مدل‌سازی می‌شوند.
این مدل آموزشی و تأیید نحوه اتصال عناصر پوسته لایه ای با عناصر جامد و پوسته در روکش یا پیکربندی کنار هم با استفاده از ویژگی های کوپلینگ داخلی را نشان می دهد. در این مثال، نتایج ساختار لایه لایه پوسته-جامد-پوسته با مدل مرجع ساخته شده با استفاده از عناصر جامد مقایسه شده است.
تعریف مدل
مدل ( شکل 1 ) از دو مجموعه هندسه تشکیل شده است. هندسه مدل و هندسه مرجع. هندسه مدل از اعضای پوسته لایه ای، جامد و پوسته تشکیل شده است در حالی که هندسه مرجع فقط با اعضای جامد مدل می شود.

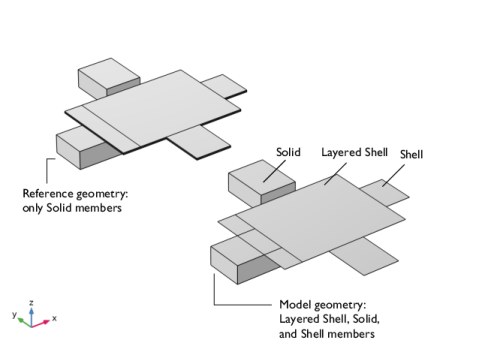

شکل 1: مدل و هندسه مرجع که اعضای ساختاری مختلف را در قسمت های مختلف هندسه نشان می دهد.
کوپلینگ های پوسته-سازه لایه ای
هندسه مدل دارای سه بخش است. بخش میانی به عنوان یک عضو پوسته لایه‌ای مدل‌سازی می‌شود، در حالی که تکیه‌گاه‌های جانبی با استفاده از اعضای جامد و پوسته‌ای که در شکل 1 نشان داده شده است، مدل‌سازی می‌شوند . هندسه مدل از بلوک ها و سطوح جامد تشکیل شده است در حالی که هندسه مرجع فقط از بلوک های جامد تشکیل شده است. اتصال بین پوسته لایه ای و سایر اعضای سازه به صورت زیر تعریف می شود:
• | مرزهای رابط مکانیک جامد که با رابط پوسته لایه‌ای مشترک است، اتصال با استفاده از کوپلینگ چندفیزیکی پوشش لایه‌ای پوسته-ساختار تنظیم می‌شود . |
• | مرزهای رابط مکانیک جامد در کنار رابط پوسته لایه ای، اتصال با استفاده از جفت لایه لایه لایه-سازه انتقال چندفیزیکی تنظیم می شود. |
• | مرزهای رابط پوسته موازی با رابط پوسته لایه ای، اتصال با استفاده از جفت چندفیزیکی پوشش لایه ای پوسته-ساختار تنظیم می شود. |
• | لبه های رابط پوسته در کنار رابط پوسته لایه ای، اتصال با استفاده از جفت لایه لایه لایه-ساختار انتقال چندفیزیکی تنظیم می شود. |

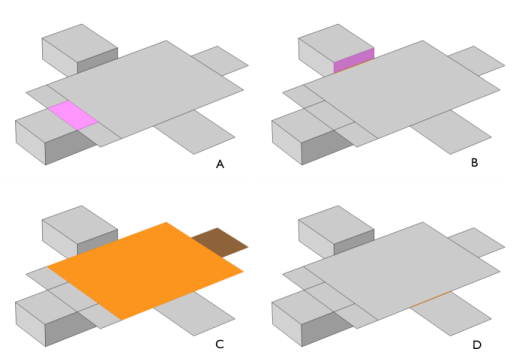

شکل 2: اتصالات مختلف پوسته لایه ای با سایر اعضای سازه در اضلاع مختلف به شرح زیر است: (الف) پوشش لایه ای پوسته-جامد (B) لایه لایه انتقالی پوسته-جامد (C) روکش لایه ای پوسته-پوسته (D) روکش پوسته-پوسته لایه ای انتقال
توالی انباشته شدن
در هندسه مدل، اعضای پوسته و پوسته لایه ای از دو لایه تشکیل شده است که هر لایه (لایه) دارای ضخامت 10 میلی متر با توالی انباشته شدن [0/45] است.
توجه داشته باشید که در صورت اتصال لایه لایه لایه به جامد، فقط لایه زیرین پوسته لایه ای به جامد متصل می شود در حالی که لایه بالایی به حالت آزاد تنظیم می شود. اتصال مشابهی در مدل مرجع با برش درجات آزادی با استفاده از گره لایه الاستیک نازک در رابط مکانیک جامد حاصل می شود.
خواص مواد
در هندسه مدل، پوسته و اعضای پوسته لایه‌ای از مواد کامپوزیت کربن-اپوکسی تشکیل شده‌اند. خواص مواد همسانگرد عرضی همگن (مدول یانگ، مدول برشی و نسبت پواسون) در جدول 1 آورده شده است و چگالی لایه 1700 کیلوگرم بر متر مکعب در نظر گرفته شده است .
دارایی مادی | ارزش |
{ E1 , E2 } | {134,9.2}(GPa) |
{G 12 } | {4.8}(GPa) |
{ y 12 , y 23 } | {0.28،0.28} |
اعضای جامد در هندسه مدل از فولاد ساختاری تشکیل شده اند. توالی انباشته شدن و مواد در هندسه مرجع مطابق با مشخصات هندسه مدل استفاده می شود.
شرایط مرزی
• | بار مرزی 10 کیلونیوتن در سطح بالایی صفحه میانی که با استفاده از پوسته لایه‌ای مدل‌سازی شده است اعمال می‌شود. |
• | محدودیت های ثابت در بیرونی ترین مرزهای چهار عضو پشتیبانی مدل سازی شده با استفاده از اعضای جامد و پوسته استفاده می شود. |
نتایج و بحث
توزیع تنش فون میزس برای بار اعمال شده داده شده در شکل 3 نشان داده شده است . توزیع تنش در هندسه مدل به خوبی با همان هندسه مرجع مطابقت دارد. جابجایی کل در هر دو تنظیم در شکل 4 نشان داده شده است که کاملاً با یکدیگر مطابقت دارد. این نشان دهنده دقت انواع مختلف عناصر و اتصالات مورد استفاده در هندسه مدل است.

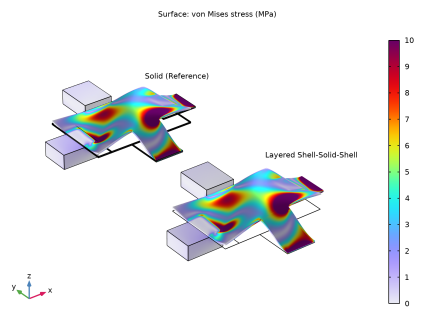

شکل 3: مقایسه توزیع تنش فون میزس در هر دو مدل سازه ای.
توزیع تنش فون میزس در لایه زیرین و بالایی ورقه ورقه کامپوزیت مدل سازی شده با استفاده از پوسته لایه ای و عناصر جامد به ترتیب در شکل 5 و شکل 6 نشان داده شده است .
توزیع تنش فون میزس در لبه مشترک بین پوسته لایه ای و اعضای ساختاری مختلف نیز با مدل مرجع مقایسه شده است. شکل 7 تا شکل 10 چنین مقایسه ای را با یک تطابق کلی کیفی و کمی خوب نشان می دهد.

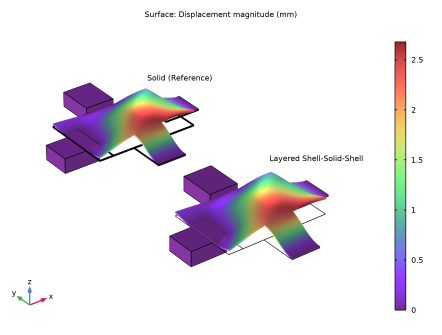

شکل 4: مقایسه توزیع جابجایی کل در هر دو مدل سازه ای.

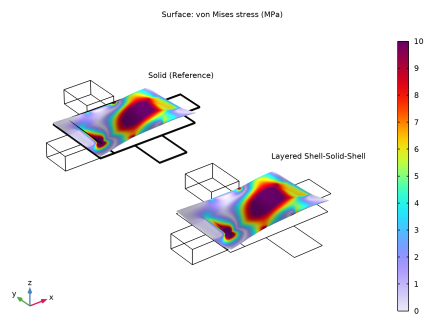

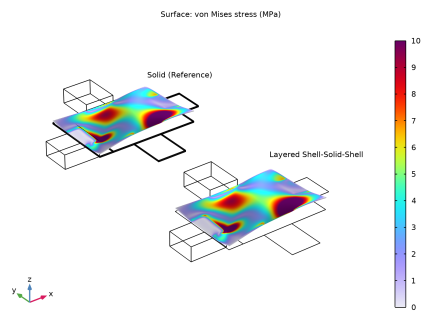

شکل 5: مقایسه توزیع تنش فون میزس در لایه زیرین هر دو مدل سازه.
شکل 6: مقایسه توزیع تنش فون میزس در لایه بالایی هر دو مدل سازه.

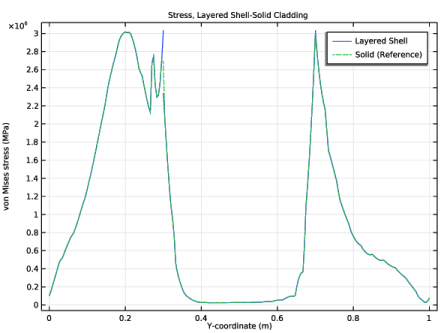

شکل 7: تنش فون میزس در امتداد لبه مشترک برای اتصال لایه لایه پوسته-جامد.

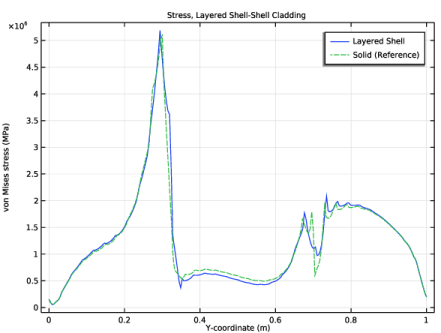

شکل 8: تنش فون میزس در امتداد لبه مشترک برای اتصال لایه لایه روکش پوسته-پوسته.

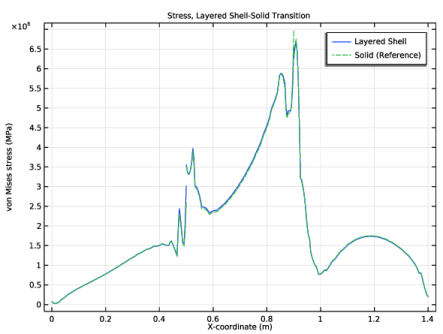

شکل 9: تنش فون میزس در امتداد لبه مشترک برای جفت لایه لایه گذار پوسته-پوسته.

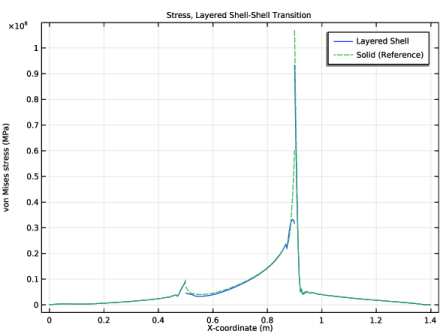

شکل 10: تنش فون میزس در امتداد لبه مشترک برای جفت لایه لایه لایه انتقالی جامد.
نکاتی درباره پیاده سازی COMSOL
• | مدل‌سازی لمینت کامپوزیت به یک هندسه سطح (2D) که به طور کلی سطح پایه نامیده می‌شود، و یک گره لایه لایه نیاز دارد که یک بعد اضافی (1D) به هندسه سطح پایه در جهت عادی سطح اضافه می‌کند. می‌توانید از قابلیت لایه لایه برای مدل‌سازی چندین لایه که روی هم قرار گرفته‌اند با ضخامت‌ها، خواص مواد و جهت‌گیری فیبر متفاوت استفاده کنید. به صورت اختیاری، می توانید مواد رابط بین لایه ها و عناصر مش را در هر لایه نیز مشخص کنید. |
• | از نقطه نظر مدل ساختاری، می‌توانید از رابط پوسته لایه‌ای مبتنی بر تئوری لایه‌ای (LW) یا گره مواد الاستیک لایه‌ای خطی مبتنی بر نظریه Equivalent Single Layer (ESL) در رابط پوسته استفاده کنید . |
• | کوپلینگ چندفیزیکی لایه لایه – ساختار روکش فلزی برای مدل سازی پوشش بین رابط پوسته لایه ای و رابط مکانیک جامد ، پوسته یا غشاء استفاده می شود . در بخش تنظیمات اتصال ، گزینه‌های مرزهای مشترک و موازی برای اتصال مرزهای رابط‌های مختلف فیزیک ساختاری ارائه شده‌اند. |
• | کوپلینگ چندفیزیکی لایه لایه – Structure Transition برای جفت کردن اتصال ساختاری کنار هم بین یک رابط لایه لایه و یک رابط مکانیک جامد یا پوسته استفاده می شود. این یک کوپلینگ چند فیزیک لایه ای است و در قسمت Shell Properties می توان تنها چند لایه را برای اتصال انتخاب کرد. |
مسیر کتابخانه برنامه: Composite_Materials_Module/Tutorials/layered_Shell_structure_connection
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت Select Physics ، Structural Mechanics>Solid Mechanics (جامد) ، Structural Mechanics>Shell (پوسته) و Structural Mechanics>Layered Shell (lshell) را انتخاب کنید . |
3 | کلیک راست کرده و Add Physics را انتخاب کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Stationary را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
پوسته لایه ای (LSHELL)
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی لایه لایه (lshell) کلیک راست کرده و Move Up را انتخاب کنید .
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
آ | 1[m] | 1 متر | طول جانبی |
هفتم | 1e-2[m] | 0.01 متر | ضخامت لایه |
اف | 10[kN] | 10000 نیوتن | بار کل |
اگر نمی خواهید تمام هندسه را بسازید، می توانید دنباله هندسه را از مدل ذخیره شده بارگیری کنید. در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک راست کرده و Insert Sequence را انتخاب کنید . به پوشه Application Libraries مدل بروید و روی فایل layered_shell_structure_connection.mph دوبار کلیک کنید . سپس می توانید به بخش تعاریف زیر بروید.
برای ساختن هندسه از ابتدا، اینجا را ادامه دهید.
هندسه 1
صفحه کار 1 (wp1)
در نوار ابزار هندسه ، روی صفحه کار کلیک کنید .
کار کلیک کنید .صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.4*a را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 0.5*a را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 0.3*a را تایپ کنید . |
6 | در قسمت متن yw ، -0.5*a را تایپ کنید . |
صفحه کار 1 (wp1)> چرخش 1 (rot1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Rotation را پیدا کنید . در قسمت نوشتار Angle ، 90 180 270 را تایپ کنید . |
6 | قسمت مرکز چرخش را پیدا کنید . در قسمت نوشتار xw ، 0.5*a را تایپ کنید . |
7 | در قسمت متن yw ، 0.5*a را تایپ کنید . |
8 | در نوار ابزار Work Plane ، روی  Build All کلیک کنید . |
تقسیم 1 (spl1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Conversions>Split را انتخاب کنید . |
2 | در پنجره تنظیمات برای تقسیم ، بخش ورودی را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، wp1 را در قسمت متن Selection تایپ کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای تقسیم ، روی  Build Selected کلیک کنید . |
اکسترود 1 (ext1)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شیء spl1(1) ، فقط مرز 1 را انتخاب کنید. |
5 | در شی spl1(3) ، فقط مرز 1 را انتخاب کنید. |
6 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
20*ام |
7 | تیک Reverse direction را انتخاب کنید . |
8 |  روی Build Selected کلیک کنید . |
حرکت 1 (mov1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید . |
2 | فقط شیء ext1(2) را انتخاب کنید. |
3 | در پنجره تنظیمات برای حرکت ، بخش Displacement را پیدا کنید . |
4 | در قسمت متن z ، 10*th را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
حرکت 2 (mov2)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید . |
2 | فقط شی spl1(4) را انتخاب کنید. |
3 | در پنجره تنظیمات برای حرکت ، بخش Displacement را پیدا کنید . |
4 | در قسمت متن z ، -2*th را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 2 (wp2)
در نوار ابزار هندسه ، روی صفحه کار کلیک کنید .
کار کلیک کنید .صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 2 (wp2)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.4*a را تایپ کنید . |
4 | در قسمت متن ارتفاع ، a را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -0.2*a را تایپ کنید . |
صفحه کار 2 (wp2)> مستطیل 2 (r2)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 0.2*a را تایپ کنید . |
4 | در قسمت متن ارتفاع ، a را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -0.2*a را تایپ کنید . |
حرکت 3 (mov3)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Transforms>Move را انتخاب کنید . |
2 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا همه اشیا انتخاب شوند. |
3 | در پنجره تنظیمات برای انتقال ، قسمت ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Displacement را پیدا کنید . در قسمت متن y ، 2.5*a را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
اکسترود 2 (ext2)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | فقط شیء wp2 را انتخاب کنید. |
4 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
5 | از لیست Extrude from ، Faces را انتخاب کنید . |
6 | در شیء mov3(4) فقط مرز 1 را انتخاب کنید. |
7 | در شیء mov3(5) فقط مرزهای 1 و 2 را انتخاب کنید. |
8 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
هفتم |
2*امین |
9 |  روی Build Selected کلیک کنید . |
اکسترود 3 (ext3)
1 | در نوار ابزار Geometry ، روی  Extrude کلیک کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از لیست Extrude from ، Faces را انتخاب کنید . |
4 | در شیء mov3(3) فقط مرز 1 را انتخاب کنید. |
5 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فواصل (متر) |
هفتم |
2*امین |
6 |  روی Build Selected کلیک کنید . |
فرم اتحادیه (فین)
1 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
2 |  روی دکمه Show Grid در نوار ابزار Graphics کلیک کنید . |
3 |  روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید . |
تعاریف
متغیرهای 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 4،6 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
misesTop_solid | جامد.مسئله | N/m² | استرس فون میزس |
متغیرهای 2
1 | در پنجره Model Builder ، روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 3،5 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
8 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
misesBot_solid | جامد.مسئله | N/m² | استرس فون میزس |
متغیرها 3
1 | روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | واحد | شرح |
misesTop_lshell | lshell.atxd1(2*th,mean(lshell.mises)) | استرس فون میزس |
ابتدا مواد مورد نیاز و مواد لایه ای را اضافه کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Structural steel را انتخاب کنید . |
4 | کلیک راست کرده و Add to Global Materials را انتخاب کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
تعاریف جهانی
کربن اپوکسی
1 | در پنجره Model Builder ، در قسمت Global Definitions ، روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Carbon-Epoxy را در قسمت نوشتار Label تایپ کنید . |
مواد لایه ای 1 (lmat1)
1 | روی Materials کلیک راست کرده و Layered Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه لایه ، قسمت تعریف لایه را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
لایه | مواد | چرخش (درجه) | ضخامت | عناصر مش |
لایه 1 | کربن اپوکسی (mat2) | 0.0 | هفتم | 1 |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
لایه | مواد | چرخش (درجه) | ضخامت | عناصر مش |
لایه 2 | کربن اپوکسی (mat2) | 45 | هفتم | 1 |
مواد
پیوند مواد لایه ای 1 (llmat1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Layers>Layered Material Link را انتخاب کنید . |
2 | در پنجره تنظیمات برای پیوند لایه لایه ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 11-13، 25، 37، 69 را در قسمت انتخاب متن وارد کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات پیوند لایه لایه ، قسمت جهت و موقعیت را پیدا کنید . |
8 | از لیست موقعیت ، سمت پایین در مرز را انتخاب کنید . |
پیوند مواد 1 (matlnk1)
1 | روی Materials کلیک راست کرده و More Materials>Material Link را انتخاب کنید . |
2 | در پنجره تنظیمات برای پیوند مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 3-6، 8، 9، 11، 12 را در قسمت انتخاب متن وارد کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای Material Link ، قسمت تنظیمات پیوند را پیدا کنید . |
7 | از لیست مواد ، کربن-اپوکسی (mat2) را انتخاب کنید . |
Material Link 2 (matlnk2)
1 | روی Materials کلیک راست کرده و More Materials>Material Link را انتخاب کنید . |
2 | در پنجره تنظیمات برای پیوند مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 1، 2، 7، 10 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
مواد الاستیک خطی را در تمام رابط های فیزیک روی ارتوتروپیک تنظیم کنید. خواص همسانگرد فولاد سازه ای به طور خودکار به خواص ارتوتروپیک تبدیل می شود.
گسسته شدن رابط مکانیک جامد را روی لاگرانژ درجه دوم تنظیم کنید تا ارتباط ساختاری مناسبی با سایر رابط های دارای گسسته سازی درجه دوم لاگرانژ داشته باشید.
مکانیک جامدات (جامدات)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک کنید . |
2 | در پنجره تنظیمات برای Solid Mechanics ، برای گسترش بخش Discretization کلیک کنید . |
3 | از لیست فیلد Displacement ، Quadratic Lagrange را انتخاب کنید . |
مواد الاستیک خطی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)> Solid Mechanics (solid) روی Linear Elastic Material 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مواد الاستیک خطی ، قسمت Linear Elastic Material را پیدا کنید . |
3 | از لیست تقارن مواد ، Orthotropic را انتخاب کنید . |
4 | تیک Transversely isotropic را انتخاب کنید . |
مواد الاستیک خطی 2
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Linear Elastic Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای مواد الاستیک خطی ، قسمت Linear Elastic Material را پیدا کنید . |
3 | از لیست تقارن مواد ، Orthotropic را انتخاب کنید . |
4 | تیک Transversely isotropic را انتخاب کنید . |
5 | قسمت انتخاب دامنه را پیدا کنید . روی Paste Selection کلیک کنید .  |
6 | در کادر محاوره ای Paste Selection ، 4، 6، 9، 12 را در قسمت متن Selection تایپ کنید . |
7 | روی OK کلیک کنید . |
تعاریف (COMP1)
سیستم چرخشی 2 (sys2)
1 | در نوار ابزار تعاریف ، روی  Coordinate Systems کلیک کرده و Rotated System را انتخاب کنید . |
2 | در پنجره تنظیمات برای Rotated System ، قسمت Rotation را پیدا کنید . |
3 | زیربخش زوایای اویلر (ZXZ) را پیدا کنید . در قسمت متن α ، pi/4 را تایپ کنید . |
مکانیک جامدات (جامدات)
مواد الاستیک خطی 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)> Solid Mechanics (solid) روی Linear Elastic Material 2 کلیک کنید . |
2 | در پنجره تنظیمات برای مواد الاستیک خطی ، قسمت انتخاب سیستم مختصات را پیدا کنید . |
3 | از لیست Coordinate system ، Rotated System 2 (sys2) را انتخاب کنید . |
برای مدل‌سازی حوزه‌های جامد به‌صورت قطع، که از نظر هندسی در حالت اتحاد هستند، گره لایه الاستیک نازک با سختی صفر را اضافه کنید.
لایه نازک الاستیک 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Thin Elastic Layer را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه نازک الاستیک ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 57 را در قسمت انتخاب متن تایپ کنید. |
5 | روی OK کلیک کنید . |
بار مرزی 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Boundary Load را انتخاب کنید . |
2 | فقط مرزهای 20 و 33 را انتخاب کنید. |
3 | در پنجره تنظیمات برای بار مرزی ، بخش Force را پیدا کنید . |
4 | از لیست نوع بار ، نیروی کل را انتخاب کنید . |
5 | بردار F tot را به صورت مشخص کنید |
0 | ایکس |
0 | y |
اف | z |
محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | در پنجره تنظیمات برای محدودیت ثابت ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 1، 6، 43، 45، 48، 60، 82، 83 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
پوسته لایه ای (LSHELL)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Layered Shell (lshell) کلیک کنید . |
2 | در پنجره تنظیمات برای پوسته لایه‌ای ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 11-13، 25 را در قسمت متن انتخاب تایپ کنید. |
6 | روی OK کلیک کنید . |
بارگذاری صورت 1
در نوار ابزار Physics ، روی Boundaries کلیک کنید و Face Load را انتخاب کنید .
Boundaries کلیک کنید و Face Load را انتخاب کنید .مواد الاستیک خطی 1
1 | در پنجره Model Builder ، روی Linear Elastic Material 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مواد الاستیک خطی ، قسمت Linear Elastic Material را پیدا کنید . |
3 | تیک Transversely isotropic را انتخاب کنید . |
بارگذاری صورت 1
1 | در پنجره Model Builder ، روی Face Load 1 کلیک کنید . |
2 | در پنجره تنظیمات برای بارگذاری چهره ، قسمت انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، همه مرزها را انتخاب کنید . |
4 | قسمت Interface Selection را پیدا کنید . از لیست اعمال به ، رابط برتر را انتخاب کنید . |
5 | قسمت Force را پیدا کنید . از لیست نوع بار ، نیروی کل را انتخاب کنید . |
6 | بردار F tot را به صورت مشخص کنید |
0 | ایکس |
0 | y |
اف | z |
پوسته (پوسته)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Shell (Shell) کلیک کنید . |
2 | در پنجره تنظیمات برای Shell ، بخش انتخاب مرز را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، 37, 69 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
Layered Linear Elastic Material را به رابط پوسته اضافه کنید و آن را روی orthotropic قرار دهید.
مواد الاستیک خطی لایه ای 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Layered Linear Elastic Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای مواد الاستیک خطی لایه ای ، بخش مواد الاستیک خطی را پیدا کنید . |
3 | از لیست تقارن مواد ، Orthotropic را انتخاب کنید . |
4 | تیک Transversely isotropic را انتخاب کنید . |
5 | قسمت انتخاب مرز را پیدا کنید . روی Paste Selection کلیک کنید .  |
6 | در کادر محاوره ای Paste Selection ، 37, 69 را در قسمت متن انتخاب تایپ کنید . |
7 | روی OK کلیک کنید . |
محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Edges کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | فقط لبه های 68 و 163 را انتخاب کنید. |
چند فیزیک
برای انتخاب های مناسب، کوپلینگ های چندفیزیکی پوسته-ساختار لایه ای مختلف را اضافه کنید.
پوشش لایه لایه پوسته 1 (lssc1)
1 | در نوار ابزار Physics ، روی  Multiphysics Couplings کلیک کنید و Global>Layered Shell-Structure Cladding را انتخاب کنید . |
2 | در پنجره تنظیمات برای پوشش لایه لایه پوسته ، بخش تنظیمات اتصال را پیدا کنید . |
3 | از لیست مرزی پوسته لایه‌ای ، پایین را انتخاب کنید . |
لایه لایه لایه انتقال 1 (lsst1)
1 | در نوار ابزار Physics ، روی  Multiphysics Couplings کلیک کنید و Edge>Layered Shell-Structure Transition را انتخاب کنید . |
2 | برای این کوپلینگ فقط لایه اول متصل است، بنابراین لایه دوم را از حالت انتخاب خارج کنید. برای انتخاب مناسب مرز جامد، کنترل دستی انتخاب های جامد را فعال کنید. |
3 | در پنجره تنظیمات برای لایه لایه لایه ، بخش خصوصیات پوسته را پیدا کنید . |
4 | تیک Use all layers را پاک کنید . |
5 | در جدول Selection ، تیک Layer 2 را پاک کنید . |
6 | قسمت Edge Selection را پیدا کنید .  روی Clear Selection کلیک کنید . |
7 |  روی Paste Selection کلیک کنید . |
8 | در کادر محاوره ای Paste Selection ، 74 را در قسمت انتخاب متن تایپ کنید. |
9 | روی OK کلیک کنید . |
10 | در پنجره تنظیمات برای لایه لایه لایه لایه ، قسمت تنظیمات اتصال را پیدا کنید . |
11 | تیک گزینه Manual control of selections را انتخاب کنید . |
12 | محل انتخاب مرز ، بخش جامد را پیدا کنید .  روی Clear Selection کلیک کنید . |
13 |  روی Paste Selection کلیک کنید . |
14 | در کادر محاوره ای Paste Selection ، 39, 41 را در قسمت متن انتخاب تایپ کنید. |
15 | روی OK کلیک کنید . |
پوشش لایه لایه پوسته 2 (lssc2)
1 | در نوار ابزار Physics ، روی  Multiphysics Couplings کلیک کنید و Global>Layered Shell-Structure Cladding را انتخاب کنید . |
2 | در پنجره تنظیمات برای پوشش لایه لایه پوسته ، بخش Coupled Interfaces را پیدا کنید . |
3 | از لیست Structure ، Shell (شل) را انتخاب کنید . |
4 | قسمت تنظیمات اتصال را پیدا کنید . از لیست نوع اتصال ، مرزهای موازی را انتخاب کنید . |
5 | قسمت انتخاب مرز ، لایه لایه پوسته را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
6 | فقط مرز 25 را انتخاب کنید. |
7 | قسمت انتخاب مرز ، ساختار را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
8 | فقط Boundary 69 را انتخاب کنید. |
9 | قسمت تنظیمات اتصال را پیدا کنید . از لیست مرزی پوسته لایه‌ای ، پایین را انتخاب کنید . |
10 | از لیست مرزی پوسته ، بالا را انتخاب کنید . |
لایه لایه لایه انتقال 2 (lsst2)
1 | در نوار ابزار Physics ، روی  Multiphysics Couplings کلیک کنید و Edge>Layered Shell-Structure Transition را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه لایه لایه لایه ، بخش Coupled Interfaces را پیدا کنید . |
3 | از لیست Structure ، Shell (شل) را انتخاب کنید . |
4 | قسمت Edge Selection را پیدا کنید .  روی Clear Selection کلیک کنید . |
5 | فقط Edge 69 را انتخاب کنید. |
اکنون خواص مواد ارتوتروپیک مواد کربن-اپوکسی را وارد کنید.
تعاریف جهانی
کربن اپوکسی (mat2)
1 | در پنجره Model Builder ، در قسمت Global Definitions>Materials، روی Carbon-Epoxy (mat2) کلیک کنید . |
2 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مدول یانگ | {Evect1، Evect2} | {134e9, 9.2e9} | پا | همسانگرد عرضی |
نسبت پواسون | {nuvect1, nuvect2} | {0.28، 0.28} | 1 | همسانگرد عرضی |
مدول برشی | بردار 1 | {4.8e9} | N/m² | همسانگرد عرضی |
تراکم | rho | 1700 | کیلوگرم بر متر مکعب | پایه ای |
مش 1
جارو 1
در نوار ابزار Mesh ، روی Swept کلیک کنید .
Swept کلیک کنید .اندازه
1 | در پنجره Model Builder ، روی Size کلیک کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
3 | روی دکمه Custom کلیک کنید . |
4 | قسمت پارامترهای اندازه عنصر را پیدا کنید . در قسمت متن حداکثر اندازه عنصر ، 0.03 را تایپ کنید . |
5 | در قسمت متنی Minimum size element ، 9.0E-4 را تایپ کنید . |
6 | در قسمت متنی Maximum element growth rate ، 1.3 را تایپ کنید . |
7 | در قسمت متن Factor Curvature ، 0.2 را تایپ کنید . |
8 | در قسمت متن Resolution of narrow regions ، 1 را تایپ کنید . |
نقشه برداری 1
1 | در نوار ابزار Mesh ، روی  Boundary کلیک کنید و Mapped را انتخاب کنید . |
2 | در پنجره تنظیمات برای Mapped ، بخش انتخاب مرز را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 11، 13، 25، 37، 69 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای Mapped ، روی  Build All کلیک کنید . |
مطالعه 1
تولید نمودارهای پیش فرض را خاموش کنید، زیرا برای این مطالعه به نمودارهای سفارشی جدید نیاز است.
1 | در پنجره Model Builder ، روی Study 1 کلیک کنید . |
2 | در پنجره تنظیمات برای مطالعه ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | تیک Generate defaults defaults را پاک کنید . |
4 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
با خاموش شدن تولید نمودارهای پیش‌فرض، مجموعه داده‌ها و نمودارهای مواد لایه‌ای سفارشی ایجاد کنید.
نتایج
مواد لایه ای 1
1 | در پنجره Model Builder ، گره Results را گسترش دهید . |
2 | روی Results>Datasets کلیک راست کرده و More Datasets>Layered Material را انتخاب کنید . |
مواد لایه ای: لایه پایین
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Layered Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه لایه ، قسمت لایه ها را پیدا کنید . |
3 | زیربخش انتخاب لایه را پیدا کنید . تیک Use all layers را پاک کنید . |
4 | در جدول، کادر بررسی لایه 2 را پاک کنید . |
5 | در فیلد نوشتار Label ، Layered Material: Bottom Layer را تایپ کنید . |
مواد لایه ای: لایه بالایی
1 | در نوار ابزار نتایج ، روی  More Datasets کلیک کنید و Layered Material را انتخاب کنید . |
2 | در پنجره تنظیمات برای لایه لایه ، لایه لایه: لایه بالا را در قسمت متن برچسب تایپ کنید . |
3 | قسمت لایه ها را پیدا کنید . زیربخش انتخاب لایه را پیدا کنید . تیک Use all layers را پاک کنید . |
4 | در جدول، کادر بررسی لایه 1 را پاک کنید . |
5 | در پنجره Model Builder ، گره Results>Datasets را جمع کنید . |
فشار
1 | در نوار ابزار نتایج ، روی  3D Plot Group کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Stress را در قسمت متن برچسب تایپ کنید . |
سطح 1
1 | روی Stress کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text solid.mises را تایپ کنید . |
4 | از لیست واحد ، MPa را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Rainbow>Prism را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
8 | در پنجره تنظیمات برای Surface ، برای گسترش بخش Range کلیک کنید . |
9 | تیک گزینه Manual color range را انتخاب کنید . |
10 | در قسمت Maximum text عدد 10 را تایپ کنید . |
تغییر شکل 1
روی Surface 1 کلیک راست کرده و Deformation را انتخاب کنید .
سطح 2
1 | در پنجره Model Builder ، روی Stress کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Layered Material 1 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، lshell.mises را تایپ کنید . |
5 | از لیست واحد ، MPa را انتخاب کنید . |
6 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
7 | برای گسترش بخش Inherit Style کلیک کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
تغییر شکل 1
1 | روی Surface 2 کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل ، بخش Expression را پیدا کنید . |
3 | در قسمت متن x-component ، u3 را تایپ کنید . |
4 | در قسمت متن y-component ، v3 را تایپ کنید . |
5 | در قسمت متن z-component ، w3 را تایپ کنید . |
سطح 3
1 | در پنجره Model Builder ، روی Stress کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Layered Material 1 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text shell.mises را تایپ کنید . |
5 | از لیست واحد ، MPa را انتخاب کنید . |
6 | قسمت عنوان را پیدا کنید . از لیست نوع عنوان ، هیچکدام را انتخاب کنید . |
7 | بخش Inherit Style را پیدا کنید . از لیست Plot ، Surface 1 را انتخاب کنید . |
تغییر شکل 1
1 | روی Surface 3 کلیک راست کرده و Deformation را انتخاب کنید . |
2 | در پنجره تنظیمات برای تغییر شکل ، بخش Expression را پیدا کنید . |
3 | در قسمت متن x-component ، u2 را تایپ کنید . |
4 | در قسمت متن y-component ، v2 را تایپ کنید . |
5 | در قسمت متن z-component ، w2 را تایپ کنید . |
فشار
در پنجره Model Builder ، در قسمت Results روی Stress کلیک کنید .
حاشیه نویسی جدول 1
1 | در نوار ابزار استرس ، روی  More Plots کلیک کنید و Table Annotation را انتخاب کنید . |
2 | در پنجره تنظیمات برای حاشیه نویسی جدول ، بخش داده را پیدا کنید . |
3 | از فهرست منبع ، جدول محلی را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
مختصات X | Y- مختصات | Z-COORDINATE | حاشیه نویسی |
1.5 | 1.5 | 0 | لایه لایه پوسته جامد |
1.5 | 4 | 0 | جامد (مرجع) |
5 | قسمت Coloring and Style را پیدا کنید . تیک Show point را پاک کنید . |
فشار
1 | در پنجره Model Builder ، گره Results>Stress را جمع کنید . |
2 | در پنجره Model Builder ، روی Stress کلیک کنید . |
3 | در نوار ابزار استرس ، روی  Plot کلیک کنید . |
4 |  روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید . |
جابه جایی
1 | روی Stress کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Displacement را در قسمت متن برچسب تایپ کنید . |
سطح 1
1 | در پنجره Model Builder ، گره Displacement را گسترش دهید ، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text solid.disp را تایپ کنید . |
4 | از لیست واحد ، mm را انتخاب کنید . |
5 | قسمت Range را پیدا کنید . کادر تیک Manual color range را پاک کنید . |
6 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
7 | در کادر محاوره ای Color Table ، Rainbow>SpectrumLight را در درخت انتخاب کنید. |
8 | روی OK کلیک کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Surface 2 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، lshell.disp را تایپ کنید . |
4 | از لیست واحد ، mm را انتخاب کنید . |
سطح 3
1 | در پنجره Model Builder ، روی Surface 3 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text shell.disp را تایپ کنید . |
4 | از لیست واحد ، mm را انتخاب کنید . |
جابه جایی
1 | در پنجره Model Builder ، گره Results>Displacement را جمع کنید . |
2 | در پنجره Model Builder ، روی Displacement کلیک کنید . |
3 | در نوار ابزار Displacement ، روی  Plot کلیک کنید . |
تنش: پوسته لایه ای، لایه پایین
1 | در پنجره Model Builder ، روی Stress کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Stress: Layered Shell، Bottom Layer را در قسمت نوشتار Label تایپ کنید . |
سطح 3
1 | در پنجره Model Builder ، گره Stress: Layered Shell، Bottom Layer را گسترش دهید . |
2 | روی Results>Stress: Layered Shell، Bottom Layer>Surface 3 کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
1 | در پنجره Model Builder ، در Results>Stress: Layered Shell، Bottom Layer روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، misesBot_solid را تایپ کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Surface 2 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Layered Material: Bottom Layer را انتخاب کنید . |
تنش: پوسته لایه ای، لایه پایین
1 | در پنجره Model Builder ، Results>Stress: Layered Shell, Bottom Layer node را جمع کنید . |
2 | در پنجره Model Builder ، روی Stress: Layered Shell, Bottom Layer کلیک کنید . |
3 | در نوار ابزار Stress: Layered Shell، Bottom Layer ، روی  Plot کلیک کنید . |
استرس: پوسته لایه ای، لایه بالایی
1 | روی Stress: Layered Shell، Bottom Layer کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح سه بعدی ، Stress: Layered Shell، Top Layer را در قسمت نوشتار Label تایپ کنید . |
سطح 1
1 | در پنجره Model Builder ، Stress: Layered Shell، Top Layer node را گسترش دهید، سپس روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، misesTop_solid را تایپ کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Surface 2 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Layered Material: Top Layer را انتخاب کنید . |
استرس: پوسته لایه ای، لایه بالایی
1 | در پنجره Model Builder ، Results>Stress: Layered Shell، Top Layer Node را جمع کنید. |
2 | در پنجره Model Builder ، روی Stress: Layered Shell, Top Layer کلیک کنید . |
3 | در نوار ابزار Stress: Layered Shell، Top Layer ، روی  Plot کلیک کنید . |
تنش، پوشش لایه ای پوسته-جامد
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Stress, Layered Shell-Solid Cladding را در قسمت نوشتاری Label تایپ کنید. |
3 | برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، Label را انتخاب کنید . |
4 | قسمت Plot Settings را پیدا کنید . |
5 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، Y-coordinate (m) را تایپ کنید . |
6 | کادر بررسی برچسب محور y را انتخاب کنید . در فیلد نوشتاری مرتبط، von Mises stress (MPa) را تایپ کنید . |
نمودار خطی 1
1 | روی Stress, Layered Shell-Solid Cladding کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره‌ای Paste Selection ، 17، 19، 21 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
7 | در قسمت متن Expression ، misesTop_lshell را تایپ کنید . |
8 | از لیست واحد ، MPa را انتخاب کنید . |
9 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
10 | از فهرست Legends ، Manual را انتخاب کنید . |
11 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
پوسته لایه ای |
نمودار خط 2
1 | روی Line Graph 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، عدد 30 را در قسمت انتخاب متن تایپ کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
8 | در قسمت Expression text solid.mises را تایپ کنید . |
9 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
10 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
جامد (مرجع) |
تنش، پوشش لایه ای پوسته-جامد
1 | در پنجره Model Builder ، گره Results>Stress، Layered Shell-Solid Cladding را جمع کنید . |
2 | در پنجره Model Builder ، روی Stress, Layered Shell-Solid Cladding کلیک کنید . |
3 | در نوار ابزار Stress, Layered Shell-Solid Cladding ، روی  Plot کلیک کنید . |
تنش، روکش پوسته لایه ای
1 | روی Stress, Layered Shell-Solid Cladding کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره Settings for 1D Plot Group ، Stress, Layered Shell-Shell Cladding را در قسمت نوشتار Label تایپ کنید . |
نمودار خطی 1
1 | در پنجره Model Builder ، گره Stress, Layered Shell-Shell Cladding را گسترش دهید ، سپس روی Line Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | فقط Edge 151 را انتخاب کنید. |
نمودار خط 2
1 | در پنجره Model Builder ، روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | فقط Edge 156 را انتخاب کنید. |
5 | قسمت x-Axis Data را پیدا کنید . از لیست پارامتر ، طول قوس معکوس را انتخاب کنید . |
تنش، روکش پوسته لایه ای
1 | در پنجره Model Builder ، گره Results>Stress، Layered Shell-Shell Cladding را جمع کنید . |
2 | در پنجره Model Builder ، روی Stress, Layered Shell-Shell Cladding کلیک کنید . |
3 | در نوار ابزار Stress, Layered Shell-Shell Cladding ، روی  Plot کلیک کنید . |
استرس، لایه لایه گذار پوسته-پوسته
1 | روی Stress, Layered Shell-Shell Cladding کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Stress, Layered Shell-Shell Transition را در قسمت نوشتار Label تایپ کنید. |
3 | قسمت Plot Settings را پیدا کنید . |
4 | چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، X-coordinate (m) را تایپ کنید . |
نمودار خطی 1
1 | در پنجره Model Builder ، گره Stress, Layered Shell-Shell Transition را گسترش دهید ، سپس روی Line Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | فقط لبه های 18، 42، 69 و 108 را انتخاب کنید. |
نمودار خط 2
1 | در پنجره Model Builder ، روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 31، 56، 92، 124 را در قسمت متن انتخاب تایپ کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای نمودار خط ، بخش x-Axis Data را پیدا کنید . |
8 | از لیست Parameter ، Arc length را انتخاب کنید . |
استرس، لایه لایه گذار پوسته-پوسته
1 | در پنجره Model Builder ، گره Results>Stress، Layered Shell-Shell Transition را جمع کنید . |
2 | در پنجره Model Builder ، روی Stress, Layered Shell-Shell Transition کلیک کنید . |
3 | در نوار ابزار Stress, Layered Shell-Shell Transition ، روی  Plot کلیک کنید . |
تنش، لایه لایه انتقال پوسته-جامد
1 | روی Stress, Layered Shell-Shell Transition راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، Stress, Layered Shell-Solid Transition را در قسمت نوشتار Label تایپ کنید . |
نمودار خطی 1
1 | در پنجره Model Builder ، گره Stress, Layered Shell-Solid Transition را گسترش دهید ، سپس روی Line Graph 1 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 |  روی Clear Selection کلیک کنید . |
4 | فقط لبه های 23، 48، 74 و 112 را انتخاب کنید. |
نمودار خط 2
1 | در پنجره Model Builder ، روی Line Graph 2 کلیک کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش y-Axis Data را پیدا کنید . |
3 | در قسمت متن Expression ، misesTop_solid را تایپ کنید . |
4 | قسمت Selection را پیدا کنید .  روی Clear Selection کلیک کنید . |
5 |  روی Paste Selection کلیک کنید . |
6 | در کادر محاوره ای Paste Selection ، 40، 66، 101، 132 را در قسمت انتخاب متن وارد کنید. |
7 | روی OK کلیک کنید . |
تنش، لایه لایه انتقال پوسته-جامد
1 | در پنجره Model Builder ، گره Results>Stress، Layered Shell-Solid Transition را جمع کنید . |
2 | در پنجره Model Builder ، روی Stress, Layered Shell-Solid Transition کلیک کنید . |
3 | در نوار ابزار Stress, Layered Shell-Solid Transition ، روی  Plot کلیک کنید . |
