آنتن شیپوری دو لبه
معرفی
یک آنتن شیپوری دو طرفه به دلیل عملکرد قابل اعتماد آن در یک محدوده فرکانس باند پهن، به طور رایج در یک محفظه آنکوئیک برای مشخص کردن آنتن تحت آزمایش (AUT) از باند S تا باند Ku استفاده می شود. این مدل نسبت موج ایستاده ولتاژ (VSWR)، الگوی تابش میدان دور و جهت دهی آنتن را محاسبه می کند.

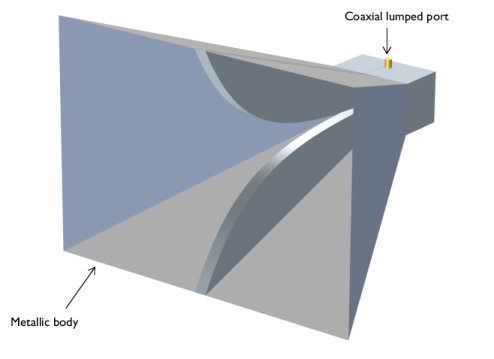

شکل 1: آنتن شیپوری دو رج برانگیخته شده توسط یک پورت کواکسیال. حوزه هوای اطراف و یک لایه کاملا منطبق که برای شبیه سازی مورد نیاز است، در این شکل گنجانده نشده است.
توجه: این مثال به ماژول RF و ماژول طراحی نیاز دارد.
تعریف مدل
محدوده فرکانس شبیه سازی از 2 گیگاهرتز تا 6 گیگاهرتز است. رسانایی ماده فلزی در مدل به اندازه کافی بالا فرض می شود که از اتلاف در محدوده فرکانس داده شده چشم پوشی کند. بنابراین، تمام قطعات فلزی با استفاده از ویژگی هادی الکتریکی کامل (PEC) مدل‌سازی می‌شوند. یک تابع نمایی، e 0.028 xدر یک منحنی پارامتریک برای ایجاد برجستگی های فلزی مخروطی که توسط یک رابط کواکسیال پر از دی الکتریک نوع SMA برانگیخته می شود، استفاده می شود. یک پورت توده ای بر روی مرز بین سطح رسانای داخلی و خارجی در انتهای کانکتور کواکسیال اختصاص داده شده است. آنتن توسط یک حوزه هوای کروی محصور شده است. بیرونی ترین لایه حوزه هوا به عنوان یک لایه کاملاً منطبق (PML) پیکربندی شده است که در آن ضخامت لایه کمی بیشتر از 0.1 طول موج در کمترین فرکانس شبیه سازی است. PML تمام تشعشعات خروجی از آنتن را جذب می کند و در طول شبیه سازی به عنوان یک محفظه آنکوئیک عمل می کند. مش توسط امواج الکترومغناطیسی، واسط فیزیک دامنه فرکانس کنترل می شود و باید بر اساس هر فرکانس شبیه سازی به صورت پویا تعریف شود، بنابراین جاروب پارامتری فرکانس بیش از مرحله مطالعه دامنه فرکانس است.
نتایج و بحث
در شکل 2 ، نمودار برش و کانتور E z در صفحه zx مشاهده شده است . میدان الکتریکی توسط دو برجستگی متقارن فلزی هدایت می شود و به سمت دهانه شیپور منتشر می شود.

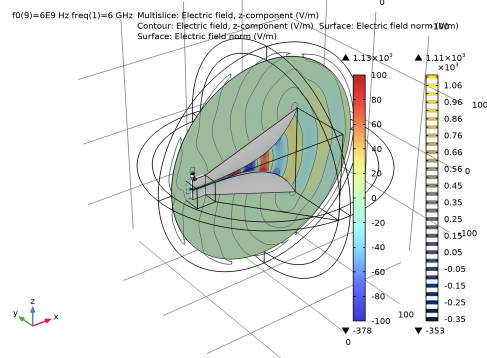

شکل 2: مولفه z میدان الکتریکی و نمودار کانتور آن در 6 گیگاهرتز.
شکل 3 الگوی تابش میدان دور سه بعدی را نشان می دهد. هنگام ترسیم، جهت نیز محاسبه می شود که حدود 12.9 دسی بل است. سایر متغیرهای پس پردازش میدان دور آنتن مانند بهره آنتن و نسبت محوری را می توان با استفاده از همان نمودار با جایگزین کردن فیلدهای ورودی پیش فرض هم برای بیان و هم برای رنگ مشاهده کرد. این مراحل در این آموزش گنجانده نشده است، اما شما تشویق می‌شوید امتحان کنید.

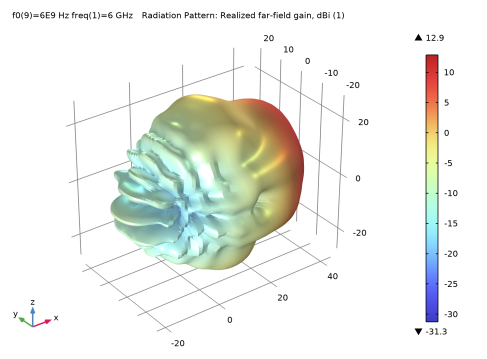

شکل 3: الگوی تابش میدان دور سه بعدی که به سمت دیافراگم باز هدایت می شود.
نسبت موج ایستاده ولتاژ (VSWR) معیاری است که معمولاً برای مشخص کردن ویژگی‌های تطبیق امپدانس ورودی برای محصولات آنتن خارج از قفسه استفاده می‌شود. شکل 4 VSWR آنتن شاخ دو رج را نشان می دهد که کمتر از 1.7 در محدوده فرکانس شبیه سازی شده است.

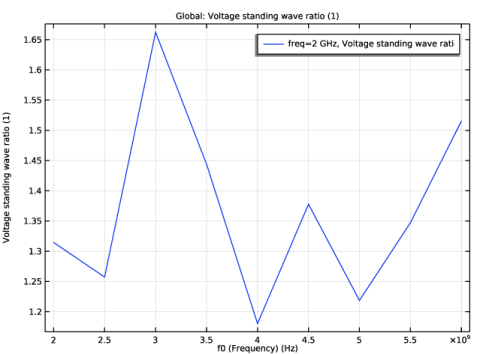

شکل 4: نمودار نسبت موج ایستاده ولتاژ (VSWR). در محدوده فرکانس شبیه سازی شده بهتر از 2:1 است
نکاتی درباره پیاده سازی COMSOL
مدل آنتن دارای حافظه فشرده است و برای شبیه سازی تا 6 گیگاهرتز به بیش از 12 گیگابایت رم نیاز دارد. ممکن است برای شبیه سازی فرکانس بالاتر بسیار بیشتر نیاز داشته باشد.
مسیر کتابخانه برنامه: RF_Module/Antennas/double_ridged_horn_antenna
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
w_slot | 1.8[mm] | 0.0018 متر | عرض شکاف |
f0 | 2 [گیگاهرتز] | 2E9 هرتز | فرکانس |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ها ، f0 را تایپ کنید . |
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
4 | قسمت Advanced را پیدا کنید . از لیست نمایش هندسه ، هسته CAD را انتخاب کنید . |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، xz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، 3.5 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> منحنی پارامتریک 1 (pc1)
1 | در نوار ابزار Work Plane ، روی  More Primitives کلیک کنید و گزینه Parametric Curve را انتخاب کنید . |
2 | در پنجره تنظیمات برای منحنی پارامتری ، قسمت Parameter را پیدا کنید . |
3 | در قسمت Maximum text عدد 150 را تایپ کنید . |
4 | قسمت Expressions را پیدا کنید . در قسمت نوشتار xw ، s-100 را تایپ کنید . |
5 | در قسمت متن yw exp(0.028*s)-1+w_slot/2 را تایپ کنید . |

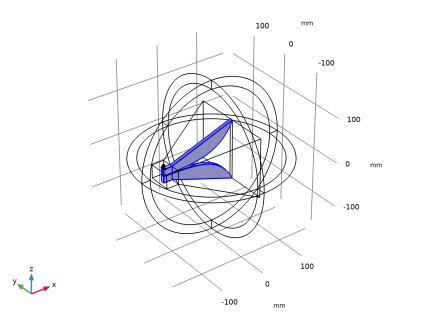

صفحه کار 1 (wp1)> آینه 1 (mir1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Mirror را انتخاب کنید . |
2 | فقط شیء pc1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Normal Vector to Line of Reflection را پیدا کنید . در قسمت نوشتار xw ، عدد 0 را تایپ کنید . |
6 | در قسمت متن yw ، 1 را تایپ کنید . |
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 20.15 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، w_slot را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن xw ، -120.15 را تایپ کنید . |
6 | در قسمت متن yw ، -w_slot/2 را تایپ کنید . |
7 |  روی Build Selected کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
صفحه کار 1 (wp1)> مستطیل 2 (r2)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 20.15 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 30 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن xw ، -120.15 را تایپ کنید . |
6 | در قسمت متن yw ، -15 را تایپ کنید . |
صفحه کار 1 (wp1)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | از فهرست منبع داده ، Vectors را انتخاب کنید . |
4 | در قسمت نوشتار xw ، 50 -100 -100 -100 -100 50 را تایپ کنید . |
5 | در قسمت متن yw ، exp(0.028*150)-1+w_slot/2 15 15 -15 -15 -(exp(0.028*150)-1+w_slot/2) را تایپ کنید . |
اکسترود 1 (ext1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
7 |
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، yz-plane را انتخاب کنید . |
4 | در قسمت متن x-coordinate عدد 50 را تایپ کنید . |
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 2 (wp2)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 190 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، (exp(0.028*150)-1+w_slot/2)*2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -95 را تایپ کنید . |
6 | در قسمت متن yw ، -(exp(0.028*150)-1+w_slot/2) را تایپ کنید . |
صفحه کار 3 (wp3)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Work Plane را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، yz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات x ، -100 را تایپ کنید . |
صفحه کار 3 (wp3)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 3 (wp3)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width عدد 50 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 30 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -25 را تایپ کنید . |
6 | در قسمت متن yw ، -15 را تایپ کنید . |
اکسترود 2 (ext2)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید . |
3 | از فهرست مدیریت شی ورودی ، Keep را انتخاب کنید . |
4 | بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
28 |
5 | تیک Reverse direction را انتخاب کنید . |

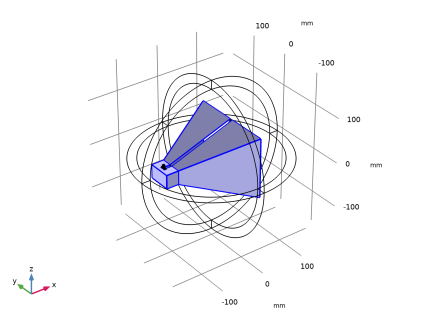

Loft 1 (Loft1)
1 | در نوار ابزار Geometry ، روی  Loft کلیک کنید . |
2 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
3 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
4 | فقط اشیاء wp2 و wp3 را انتخاب کنید.  |
سیلندر 1 (cyl1)
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 2.05 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 15-w_slot/2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن x ، -117.5 را تایپ کنید . |
6 | در قسمت متن z ، w_slot/2 را تایپ کنید . |
سیلندر 2 (cyl2)
1 | روی Cylinder 1 (cyl1) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات سیلندر ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 0.635 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 15+w_slot/2 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت متن z ، -w_slot/2 را تایپ کنید . |
کتابخانه های بخش
1 | در نوار ابزار هندسه ، روی  قسمت‌ها کلیک کنید و قسمت کتابخانه‌ها را انتخاب کنید . |
2 | در پنجره Model Builder ، روی Geometry 1 کلیک کنید . |
3 | در پنجره Part Libraries ، RF Module>Connectors>connector_sma_flange2 را در درخت انتخاب کنید. |
4 |  روی افزودن به هندسه کلیک کنید . |
هندسه 1
اتصال SMA، فلنج با دو سوراخ 1 (pi1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی SMA Connector، Flange with Two Holes 1 (pi1) کلیک کنید . |
2 | در پنجره تنظیمات برای نمونه قسمت ، قسمت پارامترهای ورودی را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
لحیم کاری_o | 0 | 0 | گزینه بلوک لحیم کاری |
4 | قسمت Position and Orientation of Output را پیدا کنید . زیربخش Displacement را پیدا کنید . در قسمت نوشتار xw ، -117.5 را تایپ کنید . |
5 | در قسمت متن zw ، 15 را تایپ کنید . |
6 | زیربخش چرخش را پیدا کنید . از لیست نوع محور ، yw-axis را انتخاب کنید . |
7 | در قسمت متن زاویه چرخش ، 90 را تایپ کنید . |
8 | برای گسترش بخش انتخاب مرزها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | نگاه داشتن | فیزیک | کمک به |
خارجی | √ | هیچ یک | |
سطح رسانا | √ | √ | هیچ یک |
9 | برای گسترش بخش Domain Selections کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام | نگاه داشتن | فیزیک | کمک به |
همه | √ | هیچ یک | |
دی الکتریک | √ | √ | هیچ یک |
رهبر ارکستر | √ | هیچ یک |
10 |  روی Build Selected کلیک کنید . |

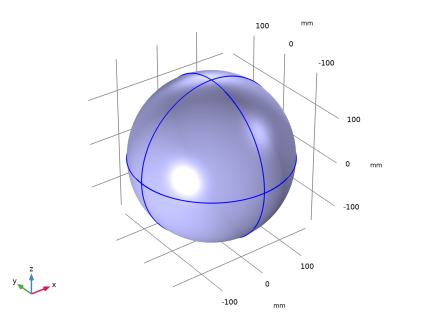

کره 1 (sph1)
1 | در نوار ابزار Geometry ، روی  Sphere کلیک کنید . |
2 | در پنجره تنظیمات برای Sphere ، بخش Size را پیدا کنید . |
3 | در قسمت متن Radius ، 170 را تایپ کنید . |
4 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (میلی متر) |
لایه 1 | 20 |
5 | در نوار ابزار Geometry ، روی  ساختن همه کلیک کنید . |
تعاریف
کاملاً منطبق بر لایه 1 (pml1)
1 | در نوار ابزار تعاریف ، روی لایه  کاملاً منطبق کلیک کنید . |
2 | فقط دامنه های 1-4 و 24-27 را انتخاب کنید.  |
3 | در پنجره تنظیمات برای لایه کاملاً منطبق ، قسمت هندسه را پیدا کنید . |
4 | از لیست Type ، Spherical را انتخاب کنید . |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | کلیک راست کرده و Add to Component 1 (comp1) را انتخاب کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
مواد 2 (mat2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | فقط دامنه 12 را انتخاب کنید.  |
3 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 2.1 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |
مواد 3 (mat3)
1 | روی Material 2 (mat2) کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست انتخاب ، دی الکتریک ( اتصال SMA ، فلنج با دو سوراخ 1) را انتخاب کنید . |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
هادی الکتریکی کامل 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و شرایط مرزی Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 13-17, 124-126, 139, 142, 143 را در قسمت Selection تایپ کنید. |
5 | روی OK کلیک کنید .  |
هادی الکتریکی کامل 3
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، سطح رسانا ( اتصال SMA ، فلنج با دو سوراخ 1) را انتخاب کنید . |
هادی الکتریکی کامل 4
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | فقط دامنه های 9، 11، 15، 16، 20 و 22 را انتخاب کنید.  |
پورت انجماد 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 61 را انتخاب کنید. |
3 | در پنجره تنظیمات برای پورت توده ای ، قسمت ویژگی های پورت توده ای را پیدا کنید . |
4 | از لیست نوع پورت یکپارچه ، Coaxial را انتخاب کنید . |
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
دامنه میدان دور 1
در نوار ابزار Physics ، روی Domains کلیک کنید و دامنه Far-Field Domain را انتخاب کنید .
Domains کلیک کنید و دامنه Far-Field Domain را انتخاب کنید .تعاریف
پنهان کردن برای فیزیک 1
1 | در پنجره Model Builder ، روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
2 | در پنجره تنظیمات برای پنهان کردن فیزیک ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 3، 6، 8، 10 و 12 را انتخاب کنید. |

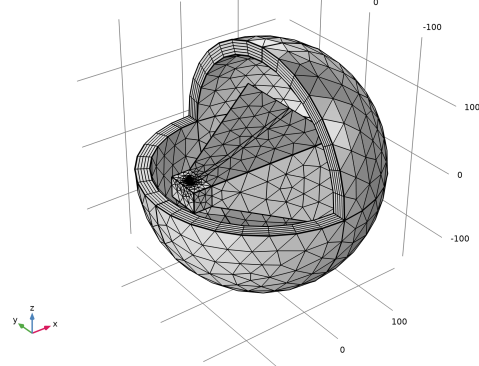

مش 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، قسمت Physics-Controlled Mesh را پیدا کنید . |
3 | از لیست اندازه عنصر ، درشت را انتخاب کنید . |
از مش درشت تر برای جلوگیری از ریزش غیر ضروری روی قطعات کوچک استفاده کنید .
4 |  روی ساخت همه کلیک کنید . |
مطالعه 1
جارو پارامتریک
1 | در نوار ابزار مطالعه ، روی  پارامتر Sweep کلیک کنید . |
2 | در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید . |
3 |  روی افزودن کلیک کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
f0 (فرکانس) | محدوده (2[GHz],0.5[GHz],6[GHz]) | هرتز |
مرحله 1: دامنه فرکانس
در نوار ابزار مطالعه ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
چند برش
1 | در پنجره Model Builder ، گره Electric Field (emw) را گسترش دهید ، سپس روی Multislice کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Expression را پیدا کنید . |
3 | در قسمت Expression text emw.Ez را تایپ کنید . |
4 | بخش Multiplane Data را پیدا کنید . زیربخش X-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
5 | زیربخش Z-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
6 | برای گسترش بخش Range کلیک کنید . تیک گزینه Manual color range را انتخاب کنید . |
7 | در قسمت حداقل متن، -100 را تایپ کنید . |
8 | در قسمت Maximum text عدد 100 را تایپ کنید . |
انتخاب 1
1 | روی Multislice کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط دامنه های 5، 6، 10 و 21 را انتخاب کنید. |
3 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
برش هواپیما 1
1 | در نوار ابزار نتایج ، بر روی  Cut Plane کلیک کنید . |
2 | در پنجره تنظیمات برای Cut Plane ، قسمت Data را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
4 | قسمت Plane Data را پیدا کنید . از لیست هواپیما ، XZ-planes را انتخاب کنید . |
کانتور 1
1 | در پنجره Model Builder ، روی Electric Field (emw) کلیک راست کرده و Contour را انتخاب کنید . |
2 | در پنجره تنظیمات برای Contour ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Cut Plane 1 را انتخاب کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت Expression text emw.Ez را تایپ کنید . |
5 | قسمت Levels را پیدا کنید . در فیلد متنی مجموع سطوح ، 30 را تایپ کنید . |
6 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
7 | در کادر محاوره ای Color Table ، Linear>Cividis را در درخت انتخاب کنید. |
8 | روی OK کلیک کنید . |
سطح 1
1 | روی Electric Field (emw) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 | تیک Color legend را پاک کنید . |
4 |  روی تغییر جدول رنگ کلیک کنید . |
5 | در کادر محاوره ای جدول رنگ ، Aurora>AuroraAustralis را در درخت انتخاب کنید. |
6 | روی OK کلیک کنید . |
انتخاب 1
1 | روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 | از لیست انتخاب ، سطح رسانا ( اتصال SMA ، فلنج با دو سوراخ 1) را انتخاب کنید . |
سطح 2
1 | در پنجره Model Builder ، روی Electric Field (emw) کلیک راست کرده و Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
3 |  روی تغییر جدول رنگ کلیک کنید . |
4 | در کادر محاوره ای جدول رنگ ، Aurora>AuroraAustralis را در درخت انتخاب کنید. |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای Surface ، بخش Coloring and Style را پیدا کنید . |
7 | تیک Color legend را پاک کنید . |
انتخاب 1
1 | روی Surface 2 کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط مرزهای 28-30، 33-36، 45، 47، 122، 128، 129، 132، 134-136، 138، و 141 را انتخاب کنید. |
3 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
نمودار بازتولید شده را با نمودار نشان داده شده در شکل 2 مقایسه کنید .
الگوی تشعشع 1
1 | در پنجره Model Builder ، گره 2D Far Field (emw) را گسترش دهید ، سپس روی Radiation Pattern 1 کلیک کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، برای گسترش بخش Legends کلیک کنید . |
3 | از فهرست Legends ، Manual را انتخاب کنید . |
4 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
2 گیگاهرتز |
2.5 گیگاهرتز |
3 گیگاهرتز |
3.5 گیگاهرتز |
4 گیگاهرتز |
4.5 گیگاهرتز |
5 گیگاهرتز |
5.5 گیگاهرتز |
6 گیگاهرتز |
5 | در نوار ابزار 2D Far Field (emw) ، روی  Plot کلیک کنید . |
الگوی تشعشع 1
1 | در پنجره Model Builder ، گره Results>3D Far Field، Gain (emw) را گسترش دهید ، سپس روی Radiation Pattern 1 کلیک کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش ارزیابی را پیدا کنید . |
3 | زیربخش Angles را پیدا کنید . در قسمت متنی Number of elevation angles عدد 90 را تایپ کنید . |
4 | در قسمت متنی Number of azimuth angles عدد 90 را تایپ کنید . |
5 | در نوار ابزار 3D Far Field، Gain (emw) ، روی  Plot کلیک کنید . |
جدول
1 | به پنجره Table بروید . |
الگوی تابش میدان دور سه بعدی به سمت دیافراگم آنتن شاخ هدایت می شود ( شکل 3 ).
نتایج
گروه طرح 1 بعدی 6
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره Settings for 1D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol2) را انتخاب کنید . |
جهانی 1
1 | روی 1D Plot Group 6 کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>emw.VSWR_1 – Voltage Standing Wave Ratio را انتخاب کنید . |
3 | قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، راه حل های بیرونی را انتخاب کنید . |
4 | در نوار ابزار 1D Plot Group 6 ، روی  Plot کلیک کنید . |
نمودار VSWR حاصل را با شکل 4 مقایسه کنید .
