آبکاری معکوس پالس
معرفی
این آموزش نشان می دهد که چگونه آبکاری معکوس پالس می تواند به عنوان جایگزینی بدون افزودنی برای کاهش برجستگی های کوچک در طول رسوب فلز مس استفاده شود. با تنظیم پارامترهای فرآیند، از جمله طول پالس های رو به جلو و معکوس (چرخه های وظیفه)، می توان یک سطح فلزی آینه مانند روشن ایجاد کرد. آبکاری معکوس پالسی همچنین ممکن است برای بهبود کنترل ابعادی آبکاری تخته مدار چاپی (PCB) ( مراجعه 1 ) و برای رسوب همزمان آلیاژهای فلزی استفاده شود .
مدل فرض می کند که یک توزیع جریان شبه ایستا به سرعت در طول هر پالس ایجاد می شود، به طوری که میانگین نرخ رسوب رو به جلو و معکوس را می توان در شبیه سازی هندسه تغییر شکل وابسته به زمان استفاده کرد.
تعریف مدل

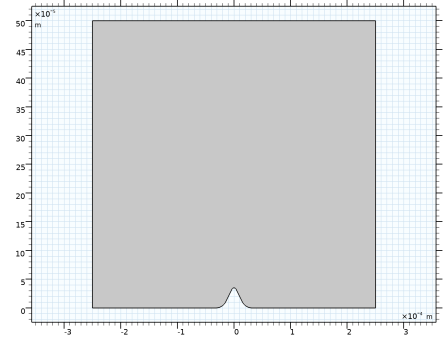

شکل 1 هندسه مدل را نشان می دهد. دامنه منفرد از یک الکترولیت با رسانایی 5 S/m تشکیل شده است. سطح الکترود در y = 0 میلی متر، با یک برآمدگی کوچک با ارتفاع 40 میلی متر، در مرکز x = 0 قرار دارد. چگالی جریان محلی i loc روی سطح الکترود با استفاده از سینتیک باتلر-ولمر مدل شده است.
شکل 1: هندسه مدل.
بر روی سطح الکترود، مس فرض می شود که بر طبق آن رسوب می کند
(1)
هنگام مدل‌سازی آبکاری جریان مستقیم ثابت (DC)، چگالی جریان الکترولیت متوسط i avg، fwd = 5 A/dm 2 روی مرز بالایی اعمال می‌شود و سرعت رشد حاصله در امتداد سطح الکترود به عنوان یک شرط مرزی برای شبیه سازی وابسته به زمان هندسه تغییر شکل یافته (ALE).
برای شبیه‌سازی‌های معکوس پالس، میانگین چگالی جریان برای پالس معکوس در مرز بالا روی i avg، rev = – 50 A/dm 2 تنظیم شده است . با نشان دادن چرخه کار رو به جلو (زمان نسبی صرف شده در حالت جلو) به عنوان t fwd (بدون بعد)، چگالی جریان متوسط پالس رو به جلو را می توان به صورت محاسبه کرد.
(2)
زمان آبکاری شبیه‌سازی‌شده 1 ساعت است، در حالی که تغییر پالس رو به جلو در مقیاس زمانی بسیار کوتاه‌تر (چند ثانیه) فرض می‌شود، زیرا گرادیان غلظت به دلیل محدودیت‌های انتقال جرم در چگالی جریان بالاتر در طول نبض معکوس نباید ایجاد شود.
توزیع جریان برای آبکاری معکوس پالس در هر دوره پالس شبه ثابت فرض می شود و توزیع جریان در طول پالس رو به جلو و معکوس به طور همزمان بر روی یک هندسه وابسته به زمان با استفاده از متغیرهای وابسته پتانسیل مختلف حل می شود. سپس سرعت رشد موضعی روی سطح الکترود بر اساس مجموع میانگین زمانی چگالی جریان محلی در طول پالس های رو به جلو و معکوس است:
(3)
که ρ و M به ترتیب چگالی و جرم مولی یا مس هستند، و i loc، fwd و i loc، rev چگالی جریان محلی روی سطح الکترود در طول پالس های رو به جلو و معکوس هستند.
حل توزیع های جریان شبه ثابت به طور جداگانه برای پالس های رو به جلو و معکوس، با استفاده از چگالی جریان متوسط ثابت برای هر دوره پالس، باعث صرفه جویی در زمان محاسباتی می شود. دلیل آن این است که حلگر وابسته به زمان نیازی به حل کردن سوئیچینگ صریح چگالی جریان ندارد.
به منظور کاهش مشکلات احتمالی با عناصر مش معکوس، مرز بالایی با استفاده از سرعتی متناسب با میانگین چگالی جریان جابجا می شود.
(4)
نتایج و بحث

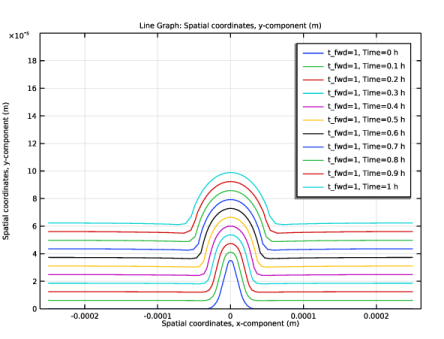

شکل 2 تکامل پروفیل الکترود را در طول آبکاری DC خالص نشان می دهد. برآمدگی اولیه در اندازه رشد می کند و منجر به یک سطح غیر یکنواخت می شود.
شکل 2: تکامل پروفیل در طول آبکاری DC.

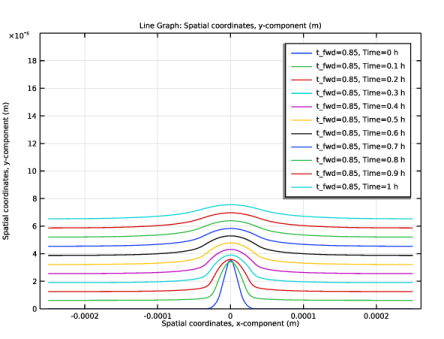

شکل 3 تکامل پروفایل را برای t fwd = 0.85 نشان می دهد. برآمدگی اولیه اکنون ضعیف شده است و با ادامه آبکاری به یک سطح صاف نزدیک می شود.
شکل 3: تکامل پروفایل برای t fwd = 0.85.

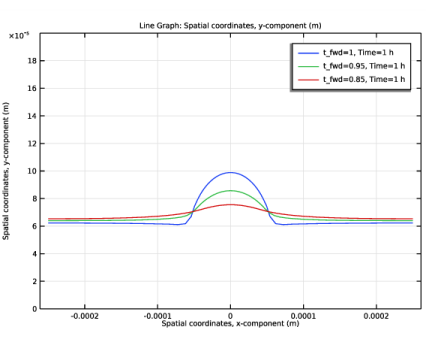

در نهایت، شکل 4 مقایسه پروفیل های نهایی را در t = 1 ساعت نشان می دهد.
شکل 4: مقایسه پروفیل های سطح الکترود نهایی برای مقادیر مختلف t fwd .
ارجاع
1. P. Leisner, P. Møller, M. Fredenberg, and I. Belov, “پیشرفت اخیر در آبکاری معکوس پالس مس برای کاربردهای الکترونیکی” Transactions of the IMF , vol. 85، شماره 1، صفحات 40-45، 2007.
مسیر کتابخانه برنامه: Electrodeposition_Module/Tutorials/pulse_reverse_plating
دستورالعمل های مدل سازی
این آموزش از دو بخش تشکیل شده است. در قسمت اول شما یک مدل آبکاری جریان مستقیم (DC) را برای شبیه‌سازی نحوه رشد یک برآمدگی کوچک در طول فرآیند آبکاری تنظیم می‌کنید.
در قسمت دوم یک مدل توزیع جریان را نیز برای پالس آبکاری معکوس اضافه می‌کنید و بررسی می‌کنید که چگونه برآمدگی بسته به طول پالس معکوس کاهش می‌یابد.
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard روی  2D کلیک کنید . |
2 | در درخت Select Physics ، Electrochemistry>Primary and Secondary Current Distribution>Secondary Current Distribution (cd) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 | در درخت انتخاب فیزیک ، ریاضیات > مش تغییر شکل > هندسه تغییر شکل > تغییر شکل آزاد را انتخاب کنید . |
5 | روی افزودن کلیک کنید . |
6 |  روی مطالعه کلیک کنید . |
7 | در درخت Select Study ، Preset Studies for Selected Physics Interfaces>Time Dependent with Initialization را انتخاب کنید . |
8 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
پارامترهای مدل را از یک فایل متنی بارگیری کنید.
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل pulse_reverse_plating_parameters.txt دوبار کلیک کنید . |
هندسه 1
در نوار ابزار Geometry ، روی Sketch کلیک کنید .
Sketch کلیک کنید .چند ضلعی 1 (pol1)
1 | در نوار ابزار Geometry ، روی  Polygon کلیک کنید . |
مختصات گوشه های هندسه را از یک فایل متنی بارگیری کنید.
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل pulse_reverse_plating_coordinates.txt دوبار کلیک کنید . |
5 |  روی Build Selected کلیک کنید . |
فیله 1 (fil1)
گوشه ها را با افزودن فیله گرد کنید.
1 | در نوار ابزار Geometry ، روی  Fillet کلیک کنید . |
2 | در شی pol1 ، فقط نقطه 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت متن Radius ، H_prot/10 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
فیله 2 (fil2)
1 | در نوار ابزار Geometry ، روی  Fillet کلیک کنید . |
2 | در شیء fil1 ، فقط نقاط 3 و 6 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت متن Radius ، W_prot/2 را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
توزیع جریان ثانویه (CD)
اکنون شروع به تنظیم مدل توزیع جریان آبکاری DC کنید.
الکترولیت 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)> Secondary Current Distribution (cd) روی Electrolyte 1 کلیک کنید . |
2 | در پنجره تنظیمات الکترولیت ، بخش الکترولیت را پیدا کنید . |
3 | از لیست σ l ، User defined را انتخاب کنید . در قسمت متن مرتبط، سیگما را تایپ کنید . |
جریان الکترولیت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrolyte Current را انتخاب کنید . |
2 | فقط مرز 3 را انتخاب کنید. |
3 | در پنجره تنظیمات جریان الکترولیت ، بخش جریان الکترولیت را پیدا کنید . |
4 | از لیست، میانگین چگالی جریان را انتخاب کنید . |
5 | در قسمت i l، میانگین متن، i_avg را تایپ کنید . |
سطح الکترود 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrode Surface را انتخاب کنید . |
برای انتخاب تمام مرزهای (پایین) مربوط به سطح الکترود، از جمله برآمدگی، از کادر انتخابی استفاده کنید.
2 | فقط مرزهای 2، 4-6 و 8-10 را انتخاب کنید.  |
3 | در پنجره تنظیمات برای سطح الکترود ، بخش انتخاب مرز را پیدا کنید . |
4 |  روی ایجاد انتخاب کلیک کنید . |
با ایجاد یک انتخاب به این روش، می توانید به راحتی همان مجموعه مرزها را بعداً دوباره انتخاب کنید.
5 | در کادر محاوره ای Create Selection ، Electrode Surface را در قسمت متن Selection name تایپ کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای Electrode Surface ، روی قسمت Dissolving-Depositing Species کلیک کنید . |
برای تعیین سرعت رشد سطح الکترود از یک گونه انحلال-رسوب کننده استفاده کنید .
8 |  روی افزودن کلیک کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
گونه ها | چگالی (KG/M^3) | جرم مولی (کیلوگرم بر مول) |
مس | rho | م |
10 | تیک حل متغیرهای غلظت سطح را پاک کنید . |
واکنش الکترود 1
1 | در پنجره Model Builder ، روی Electrode Reaction 1 کلیک کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متن n ، 2 را تایپ کنید . |
4 | در جدول ضرایب استوکیومتری برای گونه های انحلال-رسوب کننده: تنظیمات زیر را وارد کنید: |
گونه ها | ضریب استوکیومتری (1) |
مس | 1 |
5 | بخش سینتیک الکترود را پیدا کنید . از لیست نوع عبارت Kinetics ، Butler-Volmer را انتخاب کنید . |
6 | در قسمت متن i 0 ، i0 را تایپ کنید . |
7 | در قسمت متن α a ، alpha_a را تایپ کنید . |
8 | در قسمت متن α c ، alpha_c را تایپ کنید . |
تعاریف
اکنون سرعت مرزی مرز بالایی را با یک عبارت تعریف شده توسط کاربر تنظیم می کنیم. ابتدا چند عبارت متغیر را از یک فایل متنی بارگذاری کنید.
متغیرهای 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Definitions کلیک راست کرده و Variables را انتخاب کنید . |
2 | در پنجره تنظیمات برای متغیرها ، بخش متغیرها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل pulse_reverse_plating_variables.txt دوبار کلیک کنید . |
متغیر vn_avg با رنگ نارنجی مشخص شده است که یک تعریف گمشده را نشان می دهد. این مورد انتظار است. در قسمت دوم آموزش این متغیر را به درستی تعریف کرده و از آن استفاده خواهیم کرد.
متغیر vn_bnd بعداً اکنون برای تنظیم سرعت مرز بالایی استفاده خواهد شد.
جزء 1 (COMP1)
1 | در پنجره Model Builder ، روی Component 1 (comp1) کلیک کنید . |
2 | در پنجره تنظیمات برای Component ، بخش Curved Mesh Elements را پیدا کنید . |
3 | از لیست تابع شکل هندسه ، لاگرانژ خطی را انتخاب کنید . |
هندسه تغییر شکل یافته
تغییر شکل دامنه 1
1 | در پنجره Model Builder ، گره Component 1 (comp1)>Deformed Geometry را گسترش دهید ، سپس روی Deforming Domain 1 کلیک کنید . |
2 | در پنجره تنظیمات برای تغییر شکل دامنه ، بخش Smoothing را پیدا کنید . |
3 | از لیست نوع صاف کردن مش ، Hyperelastic را انتخاب کنید . |
جزء 1 (COMP1)
جابجایی مش معمولی تجویز شده 1
1 | در نوار ابزار تعاریف ، روی هندسه  تغییر شکل داده شده کلیک کنید و Boundaries> Prescribed Normal Mesh Displacement را انتخاب کنید . |
جابجایی نرمال را در مرزهای عمودی صفر تنظیم کنید.
2 | فقط مرزهای 1 و 7 را انتخاب کنید. |
سرعت مش معمولی تجویز شده 1
1 | در نوار ابزار Definitions ، روی هندسه  تغییر شکل داده شده کلیک کنید و Boundaries> Prescribed Normal Mesh Velocity را انتخاب کنید . |
2 | فقط مرز 3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای سرعت مش معمولی تجویز شده ، بخش سرعت مش معمولی تجویز شده را پیدا کنید . |
4 | در قسمت متن v n ، -vn_bnd را تایپ کنید . |
سرعت مش نرمال تجویز شده 2
1 | در نوار ابزار Definitions ، روی هندسه  تغییر شکل داده شده کلیک کنید و Boundaries> Prescribed Normal Mesh Velocity را انتخاب کنید . |
سرعت مرزی سطح الکترود را با استفاده از متغیر vn_avg تنظیم کنید .
2 | در پنجره تنظیمات برای سرعت مش معمولی تجویز شده ، بخش انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Electrode Surface را انتخاب کنید . |
4 | قسمت Prescribed Normal Mesh Velocity را پیدا کنید . در قسمت متن v n ، cd.vn را تایپ کنید . |
5 | برای گسترش بخش Moving Boundary Smoothing کلیک کنید . کادر فعال کردن هموارسازی مرزهای متحرک را انتخاب کنید . |
مش 1
مش را به صورت زیر تغییر دهید تا عناصر مش بیشتری در امتداد سطح الکترود به دست آورید:
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید . |
2 | در پنجره تنظیمات مش ، بخش Sequence Type را پیدا کنید . |
3 | از لیست، مش کنترل شده توسط کاربر را انتخاب کنید . |
سایز 1
1 | در پنجره Model Builder ، روی Free Triangular 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | از لیست انتخاب ، Electrode Surface را انتخاب کنید . |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر بررسی حداکثر نرخ رشد عنصر را انتخاب کنید . در قسمت متن مرتبط، 1.1 را تایپ کنید . |
8 |  روی ساخت همه کلیک کنید . |
مطالعه 1
مشکل DC اکنون برای حل آماده است. زمان شبیه سازی را به 1 ساعت تغییر دهید.
مرحله 2: وابسته به زمان
1 | در پنجره Model Builder ، در مطالعه 1 ، روی Step 2: Time Dependent کلیک کنید . |
2 | در پنجره تنظیمات مربوط به زمان وابسته ، قسمت تنظیمات مطالعه را پیدا کنید . |
3 | از لیست واحد زمان ، h را انتخاب کنید . |
4 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج

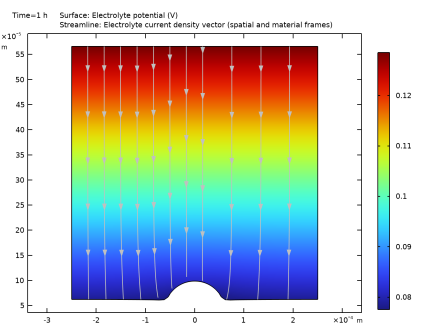

پتانسیل الکترولیت (cd)
نمودارهایی که به طور پیش فرض ایجاد شده اند را کاوش کنید.

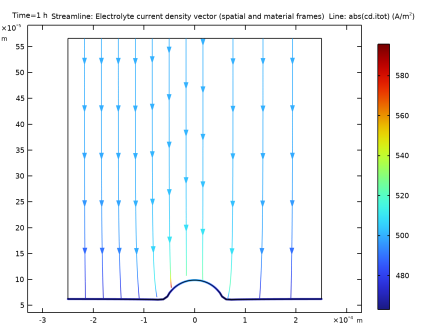

چگالی جریان الکترولیت (cd)

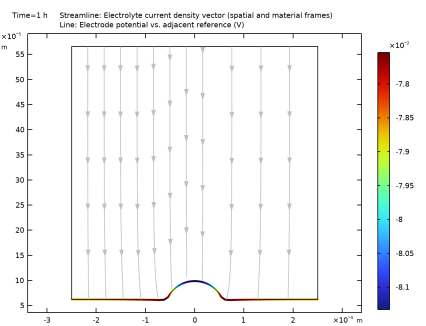

پتانسیل الکترود در مقابل مرجع مجاور (cd)
توزیع جریان ثانویه – رو به جلو (آبکاری)
شما اکنون اولین قسمت DC این آموزش را تکمیل کرده اید. اکنون مدل توزیع جریان DC را برای نمایش توزیع جریان در طول پالس رو به جلو اصلاح می کنیم.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) بر روی Secondary Current Distribution (cd) کلیک کنید . |
2 | در پنجره تنظیمات برای توزیع جریان ثانویه ، توزیع جریان ثانویه – جلو (آبکاری) را در قسمت نوشتار برچسب تایپ کنید . |
جریان الکترولیت 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Secondary Current Distribution – Forward (Plating) (cd) روی Electrolyte Current 1 کلیک کنید . |
2 | در پنجره تنظیمات جریان الکترولیت ، بخش جریان الکترولیت را پیدا کنید . |
3 | در قسمت i l، میانگین متن، i_fwd را تایپ کنید . |
جزء 1 (COMP1)
اکنون یک رابط توزیع جریان دوم اضافه کنید تا توزیع جریان را در طول پالس معکوس نشان دهد.
فیزیک را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، Electrochemistry>Primary and Secondary Current Distribution>Secondary Current Distribution (cd) را انتخاب کنید . |
4 | روی Add to Component 1 در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
توزیع جریان ثانویه – معکوس (انحلال)
در پنجره تنظیمات برای توزیع جریان ثانویه ، توزیع جریان ثانویه – معکوس (انحلال) را در قسمت نوشتار برچسب تایپ کنید .
الکترولیت 1
فیزیک را برای پالس معکوس به روشی مشابه برای پالس رو به جلو تنظیم کنید.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Secondary Current Distribution – Reverse (Dissolution) (cd2) روی Electrolyte 1 کلیک کنید . |
2 | در پنجره تنظیمات الکترولیت ، بخش الکترولیت را پیدا کنید . |
3 | از لیست σ l ، User defined را انتخاب کنید . در قسمت متن مرتبط، سیگما را تایپ کنید . |
جریان الکترولیت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrolyte Current را انتخاب کنید . |
2 | فقط مرز 3 را انتخاب کنید. |
3 | در پنجره تنظیمات جریان الکترولیت ، بخش جریان الکترولیت را پیدا کنید . |
4 | از لیست، میانگین چگالی جریان را انتخاب کنید . |
5 | در قسمت i l، میانگین متن، i_rev را تایپ کنید . |
سطح الکترود 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrode Surface را انتخاب کنید . |
2 | در پنجره تنظیمات برای سطح الکترود ، بخش انتخاب مرز را پیدا کنید . |
3 | از لیست انتخاب ، Electrode Surface را انتخاب کنید . |
4 | قسمت Dissolving-Depositing Species را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
گونه ها | چگالی (KG/M^3) | جرم مولی (کیلوگرم بر مول) |
مس | rho | م |
6 | تیک حل متغیرهای غلظت سطح را پاک کنید . |
واکنش الکترود 1
1 | در پنجره Model Builder ، روی Electrode Reaction 1 کلیک کنید . |
2 | در پنجره تنظیمات برای واکنش الکترود ، بخش ضرایب استوکیومتری را پیدا کنید . |
3 | در قسمت متن n ، 2 را تایپ کنید . |
4 | در جدول ضرایب استوکیومتری برای گونه های انحلال-رسوب کننده: تنظیمات زیر را وارد کنید: |
گونه ها | ضریب استوکیومتری (1) |
مس | 1 |
5 | بخش سینتیک الکترود را پیدا کنید . از لیست نوع عبارت Kinetics ، Butler-Volmer را انتخاب کنید . |
6 | در قسمت متن i 0 ، i0 را تایپ کنید . |
7 | در قسمت متن α a ، alpha_a را تایپ کنید . |
8 | در قسمت متن α c ، alpha_c را تایپ کنید . |
تعاریف
متغیرهای 1
متغیر vn_avg اکنون باید با رنگ سیاه مشخص شود.
هندسه تغییر شکل یافته
سرعت مش نرمال تجویز شده 2
سرعت مرزی سطح الکترود را با استفاده از متغیر vn_avg تنظیم کنید .
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Deformed Geometry روی Prescribed Normal Mesh Velocity 2 کلیک کنید . |
2 | در پنجره تنظیمات برای سرعت مش معمولی تجویز شده ، بخش سرعت مش معمولی تجویز شده را پیدا کنید . |
3 | در قسمت متن v n ، -vn_avg را تایپ کنید . |
مطالعه 1
تنظیمات حل کننده
مدل آبکاری پالس معکوس اکنون آماده حل است. از یک جارو پارامتریک برای شبیه سازی طول های مختلف چرخه کار آبکاری رو به جلو استفاده کنید.
جارو پارامتریک
1 | در پنجره Model Builder ، گره Study 1>Solver Configurations را گسترش دهید . |
2 | روی Study 1 کلیک راست کرده و Parametric Sweep را انتخاب کنید . |
3 | در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید . |
4 |  روی افزودن کلیک کنید . |
5 | در جدول تنظیمات زیر را وارد کنید: |
نام پارامتر | لیست مقادیر پارامتر | واحد پارامتر |
t_fwd (چرخه کار فعلی رو به جلو) | 1 0.95 0.85 |
6 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
برای مقایسه شکل‌های سطح الکترود در زمان‌ها و مقادیر مختلف برای مقادیر چرخه کار، یک نمودار خطی ایجاد کنید:
مقایسه شکل الکترود
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، مقایسه شکل الکترود را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 1/ راه حل های پارامتریک 1 (sol3) را انتخاب کنید . |
4 | از لیست انتخاب زمان ، آخرین را انتخاب کنید . |
نمودار خطی 1
1 | روی Electrode Shape Comparison کلیک راست کرده و Line Graph را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار خط ، بخش Selection را پیدا کنید . |
3 | از لیست انتخاب ، Electrode Surface را انتخاب کنید . |
4 | قسمت y-Axis Data را پیدا کنید . در قسمت متن Expression ، y را تایپ کنید . |
5 | قسمت x-Axis Data را پیدا کنید . از لیست Parameter ، Expression را انتخاب کنید . |
6 | در قسمت Expression text، x را تایپ کنید . |
7 | برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید . |
مقایسه شکل الکترود
1 | در پنجره Model Builder ، روی Electrode Shape Comparison کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید . |
4 | در فیلد متن حداقل y ، 0 را تایپ کنید . |
5 | در قسمت متن حداکثر y ، 2e-4 را تایپ کنید . |
6 | در نوار ابزار مقایسه شکل الکترود ، روی  Plot کلیک کنید . |
7 | قسمت Data را پیدا کنید . از لیست انتخاب پارامتر (t_fwd) ، First را انتخاب کنید . |
8 | از لیست انتخاب زمان ، همه را انتخاب کنید . |
9 | در نوار ابزار مقایسه شکل الکترود ، روی  Plot کلیک کنید . |
10 | از لیست انتخاب پارامتر (t_fwd) ، گزینه Last را انتخاب کنید . |
11 | در نوار ابزار مقایسه شکل الکترود ، روی  Plot کلیک کنید . |
