آبکاری تزئینی

View Categories

آبکاری تزئینی

16 min read

PDF
آبکاری تزئینی
معرفی
این مدل آموزشی آبکاری تزئینی توزیع جریان ثانویه را با سینتیک کامل باتلر-ولمر برای آند و کاتد مدل می‌کند. ضخامت لایه رسوب‌شده در کاتد به همراه تغییر ضخامت سطح روی آند ناشی از انحلال فلز محاسبه می‌شود.
توضیحات دقیق تری در مورد نحوه ساخت این مدل، از جمله اسکرین شات ها، در کتاب Introduction to Electrodeposition Module آمده است .
تعریف مدل

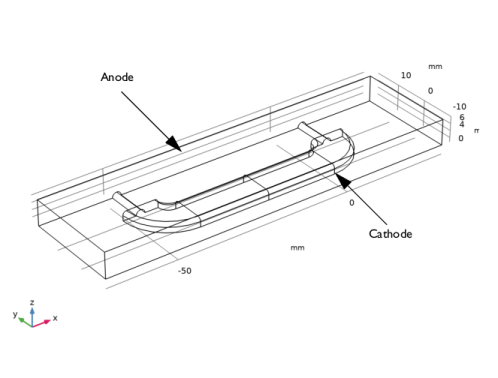

هندسه مدل در شکل 1 نشان داده شده است . آند یک آند حل کننده مسطح است. کاتد نشان دهنده یک اتصال مبلمان است که باید با آبکاری فلزی تزئین شود.
شکل 1: هندسه مدل.
رسانایی فلز آند و کاتد در مقایسه با الکترولیت بسیار زیاد است و بنابراین فرض می شود که پتانسیل الکتریکی در فلز ثابت است. بنابراین، تغییرات در مازاد پتانسیل فعال سازی به دلیل پتانسیل موجود در الکترولیت در سطح الکترودها ایجاد می شود. تحت این مفروضات، الکترودها به عنوان مرز در شبیه سازی ها در نظر گرفته می شوند.
قبل از شروع، یک مشکل موجود در همه مدل های توزیع چگالی فعلی باید مورد بحث قرار گیرد. مازاد پتانسیل، برای یک واکنش الکترودی با شاخص m ، طبق رابطه زیر تعریف می شود:
جایی که نشان‌دهنده پتانسیل الکتریکی فلز، نشان‌دهنده پتانسیل در الکترولیت است، و Eq ، mنشان دهنده تفاوت بین پتانسیل فلز و الکترولیت در سطح الکترود است که در حالت تعادل با استفاده از یک پتانسیل مرجع مشترک اندازه گیری می شود. پتانسیل الکتریکی یکی از الکترودها ممکن است بوت استرپ شود، به طوری که تمام پتانسیل های دیگر با این مرجع اندازه گیری می شوند (این بوت استرپ در واقع می تواند با تثبیت پتانسیل در هر نقطه از سلول به دست آید). در این حالت، پتانسیل الکتریکی فلز در کاتد به عنوان یک راه‌انداز با تنظیم این پتانسیل روی ۰ ولت انتخاب می‌شود. این بدان معناست که پتانسیل الکتریکی فلز در آند برابر با ولتاژ سلول است. پتانسیل الکترولیت شناور می شود و برای برآوردن تعادل جریان تطبیق می یابد، به طوری که مقدار مساوی جریانی که از کاتد خارج می شود نیز وارد آند می شود. سپس این مازاد پتانسیل در آند و کاتد را تعیین می کند.
انتقال بار الکترولیت
از رابط توزیع جریان ثانویه برای حل پتانسیل الکترولیت φ l (واحد SI: V) با توجه به:
که در آن i l (واحد SI: A/m 2) بردار چگالی جریان الکترولیت و σl ( واحد SI : S / m) هدایت الکترولیت است که ثابت فرض می‌شود.
از شرایط عایق پیش فرض برای همه مرزها به جز سطوح آند و کاتد استفاده کنید:
که در آن n بردار نرمال است که به خارج از دامنه اشاره می کند.
واکنش الکترود اصلی در هر دو سطح آند و کاتد، واکنش رسوب / انحلال نیکل است.
برای مدلسازی این واکنش از عبارت Butler-Volmer استفاده کنید. این چگالی جریان محلی را بر روی تنظیم می کند
سرعت رسوب در سطوح مرزی کاتد و سرعت انحلال در سطح مرزی آند، با سرعت در جهت نرمال، v (m/s)، بر اساس محاسبه می شود.
که در آن M میانگین جرم مولی (59 گرم بر مول) و ρ چگالی (8900 کیلوگرم بر متر مکعب ) اتم‌های نیکل و n تعداد الکترون‌های شرکت‌کننده است. توجه داشته باشید که چگالی جریان محلی در سطح آند مثبت و در سطوح کاتد منفی است.
در آند، چگالی جریان الکترولیت بر روی چگالی جریان محلی واکنش رسوب نیکل تنظیم می شود:
روی کاتد، یک واکنش الکترود دوم را برای مدل‌سازی واکنش تکامل هیدروژن انگلی اضافه کنید:
از یک معادله تافل کاتدی برای مدلسازی سینتیک واکنش هیدروژن روی کاتد استفاده کنید، این چگالی جریان محلی را بر روی
واکنش هیدروژن به سرعت رسوب نیکل کمک نمی کند، اما به چگالی کل جریان در سطح کاتد کمک می کند:
مدل را در یک مطالعه وابسته به زمان، شبیه سازی آبکاری برای 600 ثانیه حل کنید.
نتایج و بحث
شکل 2 تغییر ضخامت کل الکترود را برای سطوح کاتد نشان می دهد که نشان دهنده ضخامت رسوب پس از 600 ثانیه است. مشاهده می شود که ضخامت رسوب کاملاً غیر یکنواخت است. کمترین ضخامت رسوب در انتهای پایین هندسه کاتد، دورترین فاصله از سطح آند یافت می شود. ضخامت رسوب را می توان با تغییر پارامترهای طراحی مانند هندسه سلول آبکاری، فاصله بین سطح آند و کاتد، هدایت الکترولیت و پارامترهای عملیاتی مانند جریان یا پتانسیل اعمال شده بهینه کرد.
شکل 2: نتایج شبیه سازی شده از تغییر ضخامت کل الکترود.
شکل 3 راندمان جریان محلی را روی سطح کاتد نشان می دهد. بازده به صورت تقسیم چگالی جریان رسوب نیکل بر چگالی کل جریان در کاتد محاسبه می شود. بازده حدود 97 درصد است.
شکل 3: ضریب راندمان جریان در کاتد.
مسیر کتابخانه برنامه: Electrodeposition_Module/Tutorials/decorative_plating
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی  Model  Wizard کلیک کنید .
مدل جادوگر
1
در پنجره Model  Wizard ، روی  3D کلیک کنید .
2
در درخت Select  Physics ، Electrochemistry>Primary  and  Secondary  Current  Distribution>Secondary  Current  Distribution  (cd) را انتخاب کنید .
3
روی افزودن کلیک کنید .
4
 روی مطالعه کلیک کنید .
5
در درخت Select  Study ، Preset  Studies  for  Selected  Physics  Interfaces>Time  Dependent  with  Initialization را انتخاب کنید .
6
 روی Done کلیک کنید .
تعاریف جهانی
پارامترهای مدل را از یک فایل متنی بارگیری کنید.
پارامترهای 1
1
در پنجره Model  Builder ، در قسمت Global  Definitions روی Parameters  1 کلیک کنید .
2
در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید .
3
 روی Load  from  File کلیک کنید .
4
به پوشه Application Libraries مدل بروید و روی فایل decorative_plating_parameters.txt دوبار کلیک کنید .
هندسه 1
هندسه مدل به عنوان یک دنباله هندسی پارامتری در یک فایل MPH جداگانه در دسترس است. اگر می‌خواهید آن را از ابتدا بسازید، دستورالعمل‌های بخش پیوست — دستورالعمل‌های مدل‌سازی هندسه را دنبال کنید . در غیر این صورت با مراحل زیر آن را از فایل بارگیری کنید.
1
در نوار ابزار Geometry ، روی Insert  Sequence کلیک کنید و Insert  Sequence را انتخاب کنید .
2
به پوشه Application Libraries مدل بروید و روی فایل decorative_plating_geom_sequence.mph دوبار کلیک کنید .
3
در نوار ابزار Geometry ، روی  ساختن  همه کلیک کنید .
4
 روی دکمه Wireframe  Rendering در نوار ابزار Graphics کلیک کنید .
5
در پنجره Model  Builder ، در قسمت Component  1  (comp1) روی Geometry  1 کلیک راست کرده و Plot را انتخاب کنید .
6
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
توزیع جریان ثانویه (CD)
اکنون با تنظیمات الکترولیت شروع به تنظیم مدل توزیع فعلی کنید.
الکترولیت 1
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1)> Secondary  Current  Distribution  (cd) روی Electrolyte  1 کلیک کنید .
2
در پنجره تنظیمات الکترولیت ، بخش الکترولیت را پیدا کنید .
3
از لیست σ l ، User  defined را انتخاب کنید . در قسمت متن مرتبط، kappa را تایپ کنید .
سطح الکترود 1
حالا آند و واکنش الکترود انحلال-رسوب نیکل را روی این سطح تعریف کنید. ترکیبی از ویژگی‌های سطح و استوکیومتری واکنش تعیین می‌کند که میزان و جهت سرعت رشد لایه رسوب‌شده چگونه با جریان واکنش الکترود مرتبط است.
1
در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Electrode  Surface را انتخاب کنید .
2
فقط مرز 4 را انتخاب کنید.
شرایط مرزی پیش فرض را برای این سطح حفظ کنید، پتانسیل الکتریکی را صفر کنید (الکترود را زمین کنید).
3
در پنجره تنظیمات برای Electrode  Surface ، روی قسمت Dissolving-Depositing  Species کلیک کنید .
4
 روی افزودن کلیک کنید .
5
در جدول تنظیمات زیر را وارد کنید:

گونه ها
چگالی (KG/M^3)
جرم مولی (کیلوگرم بر مول)
که در
rho_ni
M_Ni
واکنش الکترود 1
اولین واکنش الکترود را به عنوان واکنش رسوب نیکل تنظیم کنید.
1
در پنجره Model  Builder ، روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش ضرایب استوکیومتری را پیدا کنید .
3
در قسمت متن n ، 2 را تایپ کنید .
4
در جدول ضرایب استوکیومتری برای گونه های انحلال-رسوب کننده: تنظیمات زیر را وارد کنید:

گونه ها
ضریب استوکیومتری (1)
که در
1
5
قسمت Equilibrium  Potential را پیدا کنید . در قسمت متن Eq، Eeq_Ni را تایپ کنید .
6
بخش سینتیک الکترود  را پیدا کنید . از لیست نوع عبارت Kinetics ، Butler-Volmer را انتخاب کنید .
7
در قسمت متن i 0 ، i0_Ni را تایپ کنید .
سطح الکترود 1
حالا این گره را کپی کنید تا کاتد تعریف شود.
سطح الکترود 2
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1)> Secondary  Current  Distribution  (cd) روی Electrode  Surface  1 کلیک راست کرده و Duplicate را انتخاب کنید .
2
در پنجره تنظیمات برای سطح الکترود  ، بخش انتخاب مرز را پیدا کنید .
3
از لیست Selection ، Cathode را انتخاب کنید .
4
بخش وضعیت پتانسیل فاز الکترود  را پیدا کنید . از لیست شرایط پتانسیل فاز الکترود ، چگالی جریان متوسط ​​را انتخاب کنید .
5
در قسمت i l،متوسط ​​متن، Iavg را تایپ کنید .
واکنش الکترود 1
1
در پنجره Model  Builder ، گره Electrode  Surface  2 را گسترش دهید ، سپس روی Electrode  Reaction  1 کلیک کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش ضرایب استوکیومتری را پیدا کنید .
3
در جدول ضرایب استوکیومتری برای گونه های انحلال-رسوب کننده: تنظیمات زیر را وارد کنید:

گونه ها
ضریب استوکیومتری (1)
که در
1
سطح الکترود 2
واکنش تکامل هیدروژن را اضافه کنید.
در پنجره Model  Builder ، روی Electrode  Surface  2 کلیک کنید .
واکنش الکترود 2
1
در نوار ابزار Physics ، روی  Attributes کلیک کنید و Electrode  Reaction را انتخاب کنید .
2
در پنجره تنظیمات برای واکنش الکترود  ، بخش سینتیک الکترود را پیدا کنید .
3
از لیست نوع عبارت Kinetics  ، معادله کاتدی تافل را انتخاب کنید .
4
در قسمت متن i 0 ، i0_H را تایپ کنید .
مش 1
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1) روی Mesh  1 کلیک کنید .
2
در پنجره تنظیمات مش ، قسمت Physics-Controlled  Mesh را پیدا کنید .
3
از فهرست اندازه عنصر  ، Finer را انتخاب کنید .
4
 روی ساخت  همه کلیک کنید .
5
روی Component  1  (comp1)>Mesh  1 کلیک راست کرده و Plot را انتخاب کنید .
6
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
مطالعه 1
مرحله 1: راه اندازی توزیع فعلی
1
در پنجره Model  Builder ، در بخش مطالعه  1 ، روی مرحله  1:  راه‌اندازی توزیع فعلی  کلیک کنید .
2
در پنجره تنظیمات برای راه‌اندازی توزیع فعلی  ، بخش تنظیمات مطالعه را پیدا کنید .
3
از لیست نوع توزیع فعلی ،  ثانویه را انتخاب کنید .
مرحله 2: وابسته به زمان
1
در پنجره Model  Builder ، روی Step  2:  Time  Dependent کلیک کنید .
2
در پنجره تنظیمات مربوط به زمان  وابسته ، قسمت تنظیمات مطالعه  را پیدا کنید .
3
در قسمت متنی زمان خروجی ،  range(0,60,600) را تایپ کنید .
4
در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید .
نتایج
ضخامت رسوبی، کاتد
نمودار پیش فرض را برای تغییر ضخامت الکترود تغییر دهید تا ضخامت رسوب شده فقط روی کاتد نشان داده شود.
1
در پنجره Model  Builder ، روی Total  Electrode  Thickness  Change  (cd) کلیک کنید .
2
در پنجره تنظیمات برای گروه طرح سه بعدی  ، برای گسترش بخش انتخاب کلیک کنید .
3
از لیست سطح نهاد هندسی  ، Boundary را انتخاب کنید .
4
از لیست Selection ، Cathode را انتخاب کنید .
5
در نوار ابزار کل تغییر ضخامت الکترود (cd) ، روی  Plot کلیک کنید .
6
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
7
روی Total  Electrode  Thickness  Change  (cd) کلیک راست کرده و Rename را انتخاب کنید .
8
در کادر محاوره‌ای Rename  3D  Plot  Group ، Deposited Thickness, Cathode را در قسمت متن برچسب جدید  تایپ کنید .
9
روی OK کلیک کنید .
ضخامت رسوبی، کاتد 1
روی Deposited  Thickness،  Cathode کلیک راست کرده و Duplicate را انتخاب کنید .
سطح 1
1
در پنجره Model  Builder ، گره Deposited  Thickness,  Cathode  1 را گسترش دهید ، سپس روی Surface  1 کلیک کنید .
2
در پنجره تنظیمات برای Surface ، روی Replace  Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، جزء  1  (comp1)> توزیع  جریان ثانویه>  سینتیک الکترود > cd.iloc_er1  – چگالی جریان محلی – A/m² را انتخاب کنید .
چگالی جریان واکنش نیکل را با متغیر چگالی جریان کل تقسیم کنید.
3
قسمت Expression را پیدا کنید . در قسمت متن Expression ، cd.iloc_er1/cd.itot را تایپ کنید .
4
در نوار ابزار Deposited Thickness, Cathode 1 ، روی  Plot کلیک کنید .
5
 روی دکمه Zoom  Extents در نوار ابزار Graphics کلیک کنید .
راندمان جریان، کاتد
1
در پنجره Model  Builder ، روی Deposited  Thickness,  Cathode  1 راست کلیک کرده و Rename را انتخاب کنید .
2
در کادر محاوره‌ای Rename  3D  Plot  Group ، Current Efficiency, Cathode را در قسمت متن برچسب جدید  تایپ کنید .
3
روی OK کلیک کنید .
ضمیمه – دستورالعمل های مدل سازی هندسه
افزودن کامپوننت
1
در پنجره Model  Builder ، گره Results را گسترش دهید .
2
روی گره ریشه کلیک راست کرده و Add  Component>3D را انتخاب کنید .
تعاریف
در پنجره Model  Builder ، گره Component  1  (comp1)>Definitions را گسترش دهید .
مشاهده 1
1
در پنجره Model  Builder ، گره Component  1  (comp1)>Definitions>View  1 را گسترش دهید ، سپس روی View  1 کلیک کنید .
2
در پنجره تنظیمات برای مشاهده ، بخش View را پیدا کنید .
3
تیک Wireframe  rendering را انتخاب کنید .
هندسه 1
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1) روی Geometry  1 کلیک کنید .
2
در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید .
3
از لیست واحد طول  ، میلی متر را انتخاب کنید .
بلوک 1 (blk1)
1
در نوار ابزار Geometry ، روی  Block کلیک کنید .
2
در پنجره تنظیمات برای Block ، قسمت Size  and  Shape را پیدا کنید .
3
در قسمت متن Width عدد 100 را تایپ کنید .
4
در قسمت Depth text عدد 28 را تایپ کنید .
5
در قسمت متن ارتفاع ، 7.25 را تایپ کنید .
6
قسمت Position را پیدا کنید . در قسمت متن x ، -70 را تایپ کنید .
7
در قسمت متن y ، -10 را تایپ کنید .
8
در قسمت متن z ، -1.25 را تایپ کنید .
9
قسمت Selections  of  Resulting  Entities را پیدا کنید . تیک گزینه Resulting  objects  selection را انتخاب کنید .
سیلندر 1 (cyl1)
1
در نوار ابزار Geometry ، روی  Cylinder کلیک کنید .
2
در پنجره تنظیمات سیلندر ، بخش اندازه  و  شکل را پیدا کنید .
3
در قسمت متن Radius ، 1.25 را تایپ کنید .
4
در قسمت متن ارتفاع ، 10 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت متن x ، -48 را تایپ کنید .
6
در قسمت متن y ، 8 را تایپ کنید .
7
در قسمت متن z ، -1.25 را تایپ کنید .
8
قسمت Axis را پیدا کنید . از لیست نوع محور  ، محور y را انتخاب کنید .
انتخاب های تجمعی
در نوار ابزار هندسه ، روی  Selections کلیک کنید و انتخاب های تجمعی  را انتخاب کنید .
اشیاء برای تفریق
1
روی Cumulative  Selections کلیک راست کرده و Cumulative  Selection را انتخاب کنید .
2
در پنجره تنظیمات برای انتخاب ، Objects را برای تفریق در قسمت نوشتار Label تایپ کنید .
سیلندر 1 (cyl1)
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1)>Geometry  1 روی Cylinder  1  (cyl1) کلیک کنید .
2
در پنجره تنظیمات سیلندر ، قسمت Selections  of  Resulting  Entities را پیدا کنید .
3
زیربخش انتخاب تجمعی را  پیدا کنید . از فهرست مشارکت در ، اشیاء برای تفریق را انتخاب کنید .
صفحه کار 1 (wp1)
1
در نوار ابزار هندسه ، روی صفحه  کار  کلیک کنید .
2
در پنجره تنظیمات برای صفحه کار  ، قسمت تعریف هواپیما را پیدا کنید .
3
از لیست Plane ، zx-plane را انتخاب کنید .
4
در قسمت متن مختصات y ، 8 را تایپ کنید .
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model  Builder ، روی صفحه  هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1
در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید .
2
در پنجره تنظیمات برای Rectangle ، بخش Size  and  Shape را پیدا کنید .
3
در قسمت متن Width ، 2.5 را تایپ کنید .
4
در قسمت متن ارتفاع ، 10 را تایپ کنید .
5
قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -1.25 را تایپ کنید .
6
در قسمت متن yw ، -53 را تایپ کنید .
صفحه کار 1 (wp1)> فیله 1 (fil1)
1
در نوار ابزار Work Plane ، روی  Fillet کلیک کنید .
2
در شی r1 ، فقط نقاط 2 و 3 را انتخاب کنید.
3
در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید .
4
در قسمت متن Radius ، 1 را تایپ کنید .
مشاهده 2
1
در پنجره Model  Builder ، Component  1  (comp1)>Geometry  1>Work  Plane  1  (wp1)>View  2 node را گسترش دهید ، سپس روی View  2 کلیک کنید .
2
در شی r1 ، فقط نقطه 3 را انتخاب کنید.
صفحه کار 1 (wp1)> فیله 1 (fil1)
1
در پنجره Model  Builder ، در قسمت Component  1  (comp1)>Geometry  1>Work  Plane  1  (wp1)>Plane  Geometry روی Filet  1  (fil1) کلیک کنید .
2
در پنجره تنظیمات برای Fillet ، روی  Build  Selected کلیک کنید .
چرخش 1 (rev1)
1
در نوار ابزار Geometry ، روی  Revolve کلیک کنید .
2
در پنجره تنظیمات برای Revolve ، بخش Revolution  Angles را پیدا کنید .
3
کادر تیک Keep  original  faces را پاک کنید .
4
روی دکمه Angles کلیک کنید .
5
در قسمت نوشتار زاویه پایان ،  90 را تایپ کنید .
6
قسمت Revolution  Axis را پیدا کنید . از لیست نوع محور  ، 3D را انتخاب کنید .
7
نقطه  فرعی  محور  چرخش  را پیدا کنید . در قسمت متن x ، -40 را تایپ کنید .
8
در قسمت متن y ، 8 را تایپ کنید .
9
در قسمت متن z ، -1.25 را تایپ کنید .
10
زیربخش جهت  محور  چرخش  را پیدا کنید . در قسمت متن y عدد 0 را تایپ کنید .
11
در قسمت متن z ، 1 را تایپ کنید .
12
قسمت Selections  of  Resulting  Entities را پیدا کنید . زیربخش انتخاب تجمعی  را پیدا کنید . از فهرست مشارکت در ، اشیاء برای تفریق را انتخاب کنید .
اکسترود 1 (ext1)
1
در نوار ابزار Geometry ، روی  Extrude کلیک کنید .
2
در پنجره تنظیمات برای Extrude ، بخش General را پیدا کنید .
3
از لیست اشیاء ورودی  ، اشیاء را برای تفریق انتخاب کنید .
4
از لیست Extrude  from ، Faces را انتخاب کنید .
5
از لیست چهره های ورودی  ، اشیاء را برای تفریق انتخاب کنید .
6
در درخت، cyl1 را انتخاب کنید .
7
 روی حذف  از  انتخاب کلیک کنید .
8
در شی cyl1 ، فقط Boundaries 1-6 را انتخاب کنید.
9
در شیء rev1 ، فقط Boundaries 1-8 را انتخاب کنید.
10
 روی حذف  از  انتخاب کلیک کنید .
11
در شی cyl1 ، فقط Boundaries 1-6 را انتخاب کنید.
12
در شیء rev1 ، فقط Boundaries 1-8 را انتخاب کنید.
13
در درخت، cyl1>1  (غیر  قابل اجرا) ، cyl1>2  (  عمل نمی شود) ، cyl1>3 ، cyl1>4 ، cyl1>5  (  عملی نیست) و cyl1>6  (  کاربردی نیست) را انتخاب کنید .
14
 روی حذف  از  انتخاب کلیک کنید .
15
در شیء rev1 ، فقط Boundaries 1-8 را انتخاب کنید.
16
در درخت، rev1>1 ، rev1>2  (غیر  قابل اجرا) ، rev1>3 ، rev1>4  (غیر  قابل اجرا) ، rev1>5 ، rev1>6  (  عمل نمی شود) و rev1>7  (  عمل نمی شود) را انتخاب کنید .
17
 روی حذف  از  انتخاب کلیک کنید .
18
در شیء rev1 فقط مرز 8 را انتخاب کنید.
19
در درخت، rev1>8 را انتخاب کنید .
20
بخش فاصله ها را بیابید . در جدول تنظیمات زیر را وارد کنید:

فاصله ها (میلی متر)
20
21
قسمت Selections  of  Resulting  Entities را پیدا کنید . زیربخش انتخاب تجمعی  را پیدا کنید . از فهرست مشارکت در ، اشیاء برای تفریق را انتخاب کنید .
22
 روی Build  Selected کلیک کنید .
آینه 1 (mir1)
1
در پنجره Model  Builder ، روی Geometry  1 کلیک راست کرده و Transforms>Mirror را انتخاب کنید .
2
در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید .
3
از لیست اشیاء ورودی  ، اشیاء را برای تفریق انتخاب کنید .
4
چک باکس Keep  input  objects را انتخاب کنید .
5
قسمت Point  on  Plane  of  Reflection را پیدا کنید . در قسمت متن x ، -20 را تایپ کنید .
6
بخش بردار عادی  به صفحه بازتاب را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید .
7
در قسمت متن z ، 0 را تایپ کنید .
8
قسمت Selections  of  Resulting  Entities را پیدا کنید . زیربخش انتخاب تجمعی  را پیدا کنید . از فهرست مشارکت در ، اشیاء برای تفریق را انتخاب کنید .
تفاوت 1 (dif1)
1
در نوار ابزار Geometry ، روی  Booleans  and  Partitions کلیک کنید و Difference را انتخاب کنید .
2
در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید .
3
از لیست Objects  to  add ، Block  1 را انتخاب کنید .
4
از لیست اشیاء  برای  تفریق ، اشیاء  برای  تفریق را انتخاب کنید .
کاتد
1
در نوار ابزار Geometry ، روی  Selections کلیک کنید و Box  Selection را انتخاب کنید .
2
در پنجره تنظیمات برای انتخاب کادر  ، Cathode را در قسمت متن برچسب تایپ کنید .
3
قسمت Geometric  Entity  Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید .
4
قسمت Box  Limits را پیدا کنید . در قسمت متن x  حداقل ، -55 را تایپ کنید .
5
در قسمت حداکثر متن x ،  15 را تایپ کنید .
6
در فیلد متن حداقل y ،  -8 را تایپ کنید .
7
در قسمت حداکثر متن y ،  15 را تایپ کنید .
8
در قسمت حداقل متن z ،  0 را تایپ کنید .
9
در قسمت حداکثر متن z ،  4 را تایپ کنید .
What are your Feelings
