معرفی
گره های گروهی در درخت مدل می توانند با گروه بندی گره های ویژگی که به هم تعلق دارند، به سازماندهی مدل ها کمک کنند، به عنوان مثال، گره هایی که به بخش خاصی از هندسه تعلق دارند، در ساختاری پوشه مانند.
می‌توانید گره‌های گروه را جمع کنید، گره‌های گروه را برای مرتب کردن مجدد آنها بکشید، یا گره‌های دیگر را به یا از گره‌های گروه بکشید. اقداماتی مانند پنهان کردن را می توان برای همه اعضای یک گره گروه اعمال کرد و کار با هندسه های پیچیده تر را کارآمدتر می کند.
این آموزش را دنبال کنید تا هندسه شینه مورد استفاده در مدل گرمایش الکتریکی در یک مجموعه شینه را ایجاد کنید و در عین حال در مورد نحوه انجام موارد زیر بیشتر بدانید:
• | گره های ویژگی هندسی را در گره های گروهی جمع آوری کنید |
• | سطوح کاری را با سیستم های مختصات محلی تعریف شده توسط کاربر تنظیم کنید |
• | اجسام هندسی را به روش های مختلف قرار دهید |
هندسه مونتاژ شینه‌ها — با قطعات هندسی ، قسمت اول این مجموعه آموزشی، چگونگی ساخت هندسه‌ای که از چندین مؤلفه با استفاده از قطعات هندسی تشکیل شده است را شرح می‌دهد. دو آموزش در این مجموعه مکمل یکدیگر هستند و روش هایی را برای ساختار توالی های هندسی پیچیده تر نشان می دهند.
تعریف مدل
این مثال شامل مراحل دقیق برای ایجاد هندسه پارامتری مورد استفاده برای مدل گرمایش الکتریکی در یک مجموعه شینه است . هندسه این مدل، که در شکل 1 نشان داده شده است، شامل اجزای کوپلینگ برای یک سلول، و بخشی از باسبار بین سلولی است که به شبکه سلولی متصل است.

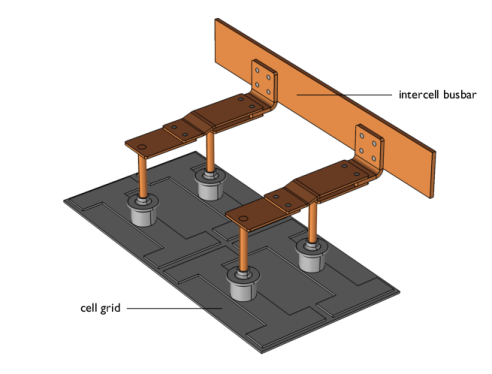

شکل 1: مجموعه شینه.
هنگام ایجاد هندسه، گره های ویژگی را جمع آوری می کنید که اجزای باسبار را در گره های گروهی جداگانه می سازند. روش دیگر برای سازماندهی توالی هندسه می تواند گروه بندی گره های ویژگی بر اساس، برای مثال، ویژگی های مواد باشد.
این مثال فقط فرآیند ایجاد دنباله هندسی را توصیف می کند. برای تنظیم فیزیک، دستورالعمل‌های مربوط به گرمایش الکتریکی در مجموعه شینه‌ها را دنبال کنید .
مسیر کتابخانه برنامه: COMSOL_Multiphysics/Geometry_Tutorials/busbar_assembly_groups_geometry
دستورالعمل مدلسازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Blank Model کلیک کنید .
Blank Model کلیک کنید .بارگذاری پارامترهایی که هندسه را تعریف می کنند
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل busbar_assembly_groups_geom_parameters.txt دوبار کلیک کنید . |
افزودن کامپوننت
در نوار ابزار Home ، روی Add Component کلیک کنید و 3D را انتخاب کنید .
Add Component کلیک کنید و 3D را انتخاب کنید .هندسه 1
1 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
2 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
بالای شبکه سلولی
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Cell grid top را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، c_g_w را تایپ کنید . |
4 | در قسمت متن عمق ، c_g_l را تایپ کنید . |
5 | در قسمت متن ارتفاع ، c_g_h را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، c_g_h/2 را تایپ کنید . |
8 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . روی New کلیک کنید . |
9 | در کادر محاوره‌ای New Cumulative Selection ، تیتانیوم را در قسمت متن نام تایپ کنید . |
10 | روی OK کلیک کنید . |
11 | در پنجره تنظیمات برای Block ، روی  Build Selected کلیک کنید . |
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء blk1 ، فقط مرز 4 را انتخاب کنید. |
5 | برای گسترش بخش Local Coordinate System کلیک کنید . در قسمت نوشتاری xw-displacement ، -c_g_w/2+s_di را تایپ کنید . |
6 | در قسمت متنی yw-displacement ، -c_g_l/2+s_di را تایپ کنید . |
با مشخص کردن مبدأ سیستم مختصات محلی، می‌توان مطمئن شد که اشیاء ترسیم شده روی صفحه کار بدون نیاز به جابجایی آنها در موقعیت مناسب قرار دارند.
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (MM) | (میلی متر) است |
0 | 0 |
0 | s_c_l |
s_w/2-s_c_w/2 | s_c_l |
s_w/2-s_c_w/2 | s_l-s_c_l |
0 | s_l-s_c_l |
0 | s_l |
s_w | s_l |
s_w | s_l-s_c_l |
s_w/2+s_c_w/2 | s_l-s_c_l |
s_w/2+s_c_w/2 | s_c_l |
s_w | s_c_l |
s_w | 0 |
4 |  روی Build Selected کلیک کنید . |
اکسترود 1 (ext1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
s_h |
4 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، تیتانیوم را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
اکسترود 1 (ext1)، صفحه کار 1 (wp1)
Work Plane 1 و Extrude 1 جسمی را برای قسمت ستون فقرات شینه ایجاد می کنند و می توانند به ترتیب با هم گروه بندی شوند.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 ، روی Ctrl کلیک کنید تا Work Plane 1 (wp1) و Extrude 1 (ext1) را انتخاب کنید . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
ستون فقرات
در پنجره تنظیمات برای گروه ، ستون فقرات را در قسمت متن برچسب تایپ کنید .
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
Work Plane 2 بعد از Extrude 1 در گره گروه Spine درج می شود، اما می توانید آن را به خارج از گروه منتقل کنید، زیرا برای ایجاد قسمت ستون مرکزی باسبار استفاده می شود.
2 | روی Work Plane 2 (wp2) کلیک راست کرده و Move Out را انتخاب کنید . |
3 | در پنجره Model Builder ، روی Work Plane 2 (wp2) کلیک کنید . |
4 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
5 | از لیست Plane ، zx-plane را انتخاب کنید . |
6 | در قسمت متن مختصات y ، c_g_l/4 را تایپ کنید . |
7 | بخش Local Coordinate System را پیدا کنید . در قسمت متن xw-displacement ، c_g_h+s_h را تایپ کنید . |
8 | در قسمت متنی yw-displacement ، c_g_w/4 را تایپ کنید . |
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، گره Work Plane 2 (wp2) را گسترش دهید ، سپس روی Plane Geometry کلیک کنید .
صفحه کار 2 (wp2)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (MM) | (میلی متر) است |
0 | 0 |
c_c_h-c_c_d | 0 |
c_c_h-c_c_d | r_d/2 |
c_c_h | r_d/2 |
c_c_h | 0.7*r_d |
c_c_h-0.8*r_d | 0.7*r_d |
c_c_h-0.8*r_d | c_c_r |
c_c_h-1.1*r_d | c_c_r |
c_c_h-1.1*r_d | c_c_r-r_d/2 |
0 | c_c_r-r_d/2 |
صفحه کار 2 (wp2)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
3 | در قسمت متن Radius ، 0.3*r_d را تایپ کنید . |
4 | در شی pol1 ، فقط نقاط 6 و 9 را انتخاب کنید. |
صفحه کار 2 (wp2)> فیله 2 (fil2)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
3 | در قسمت متن Radius ، 0.15*r_d را تایپ کنید . |
4 | در شیء fil1 ، فقط نقاط 7 و 9 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
چرخش 1 (rev1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 2 (wp2) کلیک راست کرده و Revolve را انتخاب کنید . |
2 | در پنجره تنظیمات برای Revolve ، بخش Revolution Axis را پیدا کنید . |
3 | زیربخش جهت محور چرخش را پیدا کنید . در قسمت نوشتار xw ، 1 را تایپ کنید . |
4 | در قسمت متن yw عدد 0 را تایپ کنید . |
5 | قسمت Revolution Angles را پیدا کنید . کادر تیک Keep original faces را پاک کنید . |
6 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، تیتانیوم را انتخاب کنید . |
7 |  روی Build Selected کلیک کنید . |

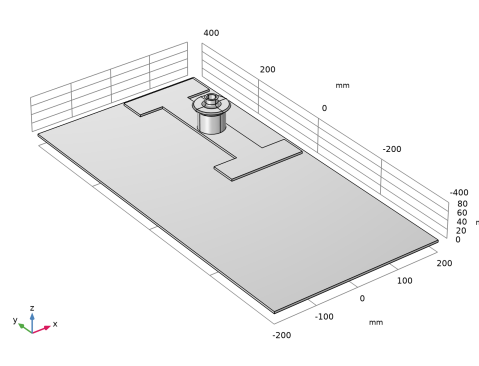

ویژگی هایی که ستون مرکزی را تشکیل می دهند را انتخاب کنید و یک گروه جدید ایجاد کنید.
Revolve 1 (rev1)، Work Plane 2 (wp2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 ، روی Ctrl کلیک کنید تا Work Plane 2 (wp2) و Revolve 1 (rev1) را انتخاب کنید . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
ستون مرکزی
در پنجره تنظیمات برای گروه ، ستون مرکزی را در قسمت متن برچسب تایپ کنید .
راد
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات برای سیلندر ، Rod را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، r_d/2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، r_l را تایپ کنید . |
5 | قسمت Coordinate System را پیدا کنید . از لیست Work Plane ، Work Plane 2 (wp2) را انتخاب کنید . |
6 | قسمت Axis را پیدا کنید . از لیست نوع محور ، xw-axis را انتخاب کنید . |
7 | قسمت Position را پیدا کنید . در قسمت متن xw ، c_c_h-c_c_d را تایپ کنید . |
8 | روی Rod کلیک راست کرده و Move Out را انتخاب کنید . |
همچنین می توانید یک گره گروهی خالی اضافه کنید و عملیات هندسه بعدی به طور خودکار به گروه اضافه می شوید.
اتصال میله ای
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Node Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه ، اتصال Rod را در قسمت نوشتار برچسب تایپ کنید . |
صفحه کار 3 (wp3)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | بخش Local Coordinate System را پیدا کنید . در قسمت متنی yw-displacement ، r_c_w/2-2*s_di را تایپ کنید . |
5 | در شی cyl1 ، فقط مرز 4 را انتخاب کنید. |
صفحه کار 3 (wp3)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 3 (wp3)> مقطع 1 (cro1)
1 | در نوار ابزار Work Plane ، روی  Cross Section کلیک کنید . |
2 | در پنجره تنظیمات برای مقطع عرضی ، بخش مقطع را پیدا کنید . |
3 | از لیست Intersect ، اشیاء انتخاب شده را انتخاب کنید . |
4 | زیربخش اشیاء برای قطع کردن را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی cyl1 را انتخاب کنید. |
صفحه کار 3 (wp3)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، a_c_w را تایپ کنید . |
4 | در قسمت متن ارتفاع ، r_c_w را تایپ کنید . |
5 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
صفحه کار 3 (wp3)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
3 | در قسمت متن Radius ، 5[mm] را تایپ کنید . |
4 | در شیء r1 ، فقط نقاط 1-4 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
صفحه کار 3 (wp3)> تفاوت 1 (dif1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی fil1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی cro1 را انتخاب کنید. |
6 |  روی Build Selected کلیک کنید . |
اکسترود 2 (ext2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1> Rod connector روی Work Plane 3 (wp3) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
r_c_h |
4 | تیک Reverse direction را انتخاب کنید . |
5 |  روی Build Selected کلیک کنید . |
برای خروج از گره گروه، روی هندسه 1 کلیک کنید
آرایه 1 (arr1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | فقط اشیاء cyl1 ، ext1 ، ext2 و rev1 را انتخاب کنید. |
3 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
4 | در قسمت متن x اندازه 2 را تایپ کنید . |
5 | در قسمت متنی اندازه y ، 2 را تایپ کنید . |
6 | قسمت Displacement را پیدا کنید . در قسمت متن x ، -c_g_w/2 را تایپ کنید . |
7 | در قسمت متن y ، -c_g_l/2 را تایپ کنید . |
صفحه کار 4 (wp4)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، c_g_h+s_h+c_c_h-c_c_d+r_l را تایپ کنید . |
4 | بخش Local Coordinate System را پیدا کنید . در قسمت متن xw-displacement ، c_g_w/4-3*b_di+r_c_w را تایپ کنید . |
5 | در قسمت متنی yw-displacement ، c_g_l/4-a_c_w/2 را تایپ کنید . |
صفحه کار 4 (wp4)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 4 (wp4)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، e_c_lx را تایپ کنید . |
4 | در قسمت متن ارتفاع ، a_c_w را تایپ کنید . |
صفحه کار 4 (wp4)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در شی r1 ، فقط نقاط 1 و 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت متن Radius ، 5[mm] را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
اکسترود 3 (ext3)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 4 (wp4) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
e_c_h |
صفحه کار 5 (wp5)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست هواپیما ، yz-plane را انتخاب کنید . |
4 | در قسمت متن مختصات x ، c_g_w/4-3*b_di+r_c_w+e_c_lx+2*e_c_h را تایپ کنید . |
5 | بخش Local Coordinate System را پیدا کنید . در قسمت نوشتار xw-displacement ، c_g_l/4-a_c_w/2 را تایپ کنید . |
6 | در قسمت متنی yw-displacement ، c_g_h+s_h+c_c_h-c_c_d+r_l+2*e_c_h را تایپ کنید . |
صفحه کار 5 (wp5)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 5 (wp5)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، a_c_w را تایپ کنید . |
4 | در قسمت متن ارتفاع ، e_c_lz را تایپ کنید . |
صفحه کار 5 (wp5)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در شی r1 ، فقط نقاط 3 و 4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت متن Radius ، 5[mm] را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
اکسترود 4 (ext4)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 5 (wp5) راست کلیک کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
e_c_h |
4 | تیک Reverse direction را انتخاب کنید . |
صفحه کار 6 (wp6)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء ext3 ، فقط مرز 6 را انتخاب کنید. |
5 | بخش Local Coordinate System را پیدا کنید . از لیست Origin ، Vertex projection را انتخاب کنید . |
6 | زیربخش Vertex for origin را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
7 | در شیء ext3 ، فقط نقطه 9 را انتخاب کنید. |
8 | در قسمت متنی yw-displacement ، -2*e_c_h را تایپ کنید . |
9 | در قسمت متن چرخش ، 180 را تایپ کنید . |
صفحه کار 6 (wp6)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 6 (wp6)> دایره 1 (c1)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، e_c_h را تایپ کنید . |
4 | در قسمت متنی Sector angle عدد 90 را تایپ کنید . |
5 | قسمت Rotation Angle را پیدا کنید . در قسمت متن چرخش ، 270 را تایپ کنید . |
صفحه کار 6 (wp6)> دایره 2 (c2)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
3 | در قسمت متن Radius ، 2*e_c_h را تایپ کنید . |
4 | در قسمت متنی Sector angle عدد 90 را تایپ کنید . |
5 | قسمت Rotation Angle را پیدا کنید . در قسمت متن چرخش ، 270 را تایپ کنید . |
صفحه کار 6 (wp6)> تفاوت 1 (dif1)
1 | در نوار ابزار Work Plane ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی c2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط شی c1 را انتخاب کنید. |
6 |  روی Build Selected کلیک کنید . |
اکسترود 5 (ext5)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 6 (wp6) کلیک راست کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | از لیست Specify ، Vertices را برای اکسترود کردن انتخاب کنید . |
4 | در شیء ext3 ، فقط نقطه 12 را انتخاب کنید. |
5 |  روی دکمه Zoom to Selection در نوار ابزار Graphics کلیک کنید . |
اتحادیه 1 (uni1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Union را انتخاب کنید . |
2 | فقط اشیاء ext3 ، ext4 و ext5 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Union ، بخش Union را پیدا کنید . |
4 | کادر تیک Keep interior borders را پاک کنید . |
5 |  روی Build Selected کلیک کنید . |
6 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
Extrude 3 (ext3)، Extrude 4 (ext4)، Extrude 5 (ext5)، Union 1 (uni1)، Work Plane 4 (wp4)، Work Plane 5 (wp5)، Work Plane 6 (wp6)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 ، روی Ctrl کلیک کنید تا Work Plane 4 (wp4) , Extrude 3 (ext3) , Work Plane 5 (wp5) , Extrude 4 (ext4) , Work Plane 6 انتخاب شود. (wp6) ، Extrude 5 (ext5) و Union 1 (uni1) . |
2 | کلیک راست کرده و Group را انتخاب کنید . |
کانکتور آرنجی
در پنجره تنظیمات برای گروه ، کانکتور Elbow را در قسمت نوشتار برچسب تایپ کنید .
صفحه کار 7 (wp7)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست Plane ، zx-plane را انتخاب کنید . |
4 | در قسمت متن مختصات y ، c_g_l/4-a_c_w/2 را تایپ کنید . |
5 | بخش Local Coordinate System را پیدا کنید . در قسمت متن xw-displacement ، c_g_h+s_h+c_c_h-c_c_d+r_l را تایپ کنید . |
6 | در قسمت متن yw-displacement ، -c_g_w/4-b_di*3+r_c_w را تایپ کنید . |
7 | روی Work Plane 7 (wp7) کلیک راست کرده و Move Out را انتخاب کنید . |
صفحه کار 7 (wp7)> هندسه صفحه
در پنجره Model Builder ، گره Work Plane 7 (wp7) را گسترش دهید ، سپس روی Plane Geometry کلیک کنید .
صفحه کار 7 (wp7)> چند ضلعی 1 (pol1)
1 | در نوار ابزار Work Plane ، روی  Polygon کلیک کنید . |
2 | در پنجره تنظیمات چند ضلعی ، بخش مختصات را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
XW (MM) | (میلی متر) است |
0 | 0 |
0 | 60[mm] |
e_c_h | 90[mm] |
e_c_h | c_g_w/2+b_di*2 |
e_c_h+a_c_h | c_g_w/2+b_di*2 |
e_c_h+a_c_h | 90[mm] |
a_c_h | 60[mm] |
a_c_h | 0 |
صفحه کار 7 (wp7)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در شی pol1 ، فقط نقاط 2 و 6 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت نوشتار Radius ، 20[mm] را تایپ کنید . |
صفحه کار 7 (wp7)> فیله 2 (fil2)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در شی fil1 ، فقط نقاط 5 و 6 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
4 | در قسمت نوشتاری Radius ، 20[mm]-a_c_h را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |
اکسترود 6 (ext6)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 7 (wp7) راست کلیک کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
a_c_w |
صفحه کار 8 (wp8)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، c_g_h+s_h+c_c_h-c_c_d+r_l را تایپ کنید . |
4 | بخش Local Coordinate System را پیدا کنید . در قسمت متن xw-displacement ، -c_g_w/4-b_di*3+r_c_w را تایپ کنید . |
5 | در قسمت متنی yw-displacement ، c_g_w/2-a_c_w/2 را تایپ کنید . |
صفحه کار 8 (wp8)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 8 (wp8)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، c_g_w/2+b_di*2 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، a_c_w را تایپ کنید . |
صفحه کار 8 (wp8)> فیله 1 (fil1)
1 | در نوار ابزار Work Plane ، روی  Fillet کلیک کنید . |
2 | در پنجره تنظیمات برای Fillet ، بخش Radius را پیدا کنید . |
3 | در قسمت متن Radius ، 5[mm] را تایپ کنید . |
4 | در شیء r1 ، فقط نقاط 1-4 را انتخاب کنید. |
5 |  روی Build Selected کلیک کنید . |
اکسترود 7 (ext7)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 8 (wp8) راست کلیک کرده و Extrude را انتخاب کنید . |
2 | در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
فاصله ها (میلی متر) |
2*e_c_h |
تقاطع 1 (int1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Intersection را انتخاب کنید . |
2 | فقط اشیاء ext6 و ext7 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تقاطع ، روی  Build Selected کلیک کنید . |
Extrude 6 (ext6)، Extrude 7 (ext7)، تقاطع 1 (int1)، Work Plane 7 (wp7)، Work Plane 8 (wp8)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 ، برای انتخاب Work Plane 7 (wp7) ، Extrude 6 (ext6) ، Work Plane 8 (wp8) ، Extrude 7 (ext7) و Intersection 1 ، Ctrl کلیک کنید. (int1) . |
2 | کلیک راست کرده و Group را انتخاب کنید . |

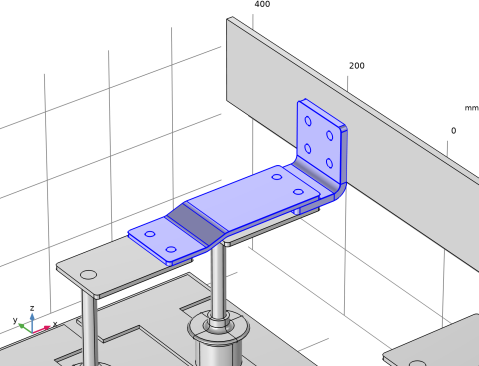

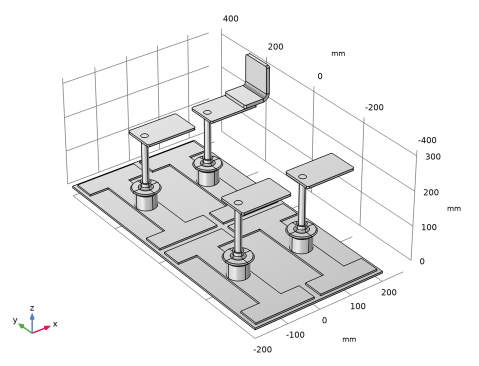

اتصال دهنده زاویه
در پنجره تنظیمات برای گروه ، کانکتور زاویه را در قسمت نوشتار برچسب تایپ کنید .
باسبار بین سلولی
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، گذرگاه Intercell را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، i_b_h را تایپ کنید . |
4 | در قسمت Depth متن i_b_l را تایپ کنید . |
5 | در قسمت متن ارتفاع ، i_b_w را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | قسمت Coordinate System را پیدا کنید . از لیست Work Plane ، Work Plane 5 (wp5) را انتخاب کنید . |
8 | قسمت Axis را پیدا کنید . از لیست نوع محور ، yw-axis را انتخاب کنید . |
9 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -c_g_l/4+a_c_w/2 را تایپ کنید . |
10 | در قسمت متن yw ، i_b_w/2 را تایپ کنید . |
11 | در قسمت متن zw ، i_b_h/2 را تایپ کنید . |
12 | روی گذرگاه Intercell کلیک راست کرده و Move Out را انتخاب کنید . |
پیچ کوتاه
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، Bolt short را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، b_r را تایپ کنید . |
4 | در قسمت متن ارتفاع ، r_c_h+a_c_h را تایپ کنید . |
5 | قسمت Coordinate System را پیدا کنید . از لیست Work Plane ، Work Plane 8 (wp8) را انتخاب کنید . با انتخاب یک صفحه کار می توان موقعیت سیلندر را از مبدا این صفحه کار مشخص کرد. |
6 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، b_di را تایپ کنید . |
7 | در قسمت متن yw ، a_c_w/4 را تایپ کنید . |
8 | در قسمت متن zw ، -r_c_h را تایپ کنید . |
9 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، تیتانیوم را انتخاب کنید . |
پیچ بلند
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات برای سیلندر ، Bolt long را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، b_r را تایپ کنید . |
4 | در قسمت متن ارتفاع ، r_c_h+a_c_h+e_c_h را تایپ کنید . |
5 | قسمت Coordinate System را پیدا کنید . از لیست Work Plane ، Work Plane 4 (wp4) را انتخاب کنید . |
6 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، b_di را تایپ کنید . |
7 | در قسمت متن yw ، a_c_w/4 را تایپ کنید . |
8 | در قسمت متن zw ، -r_c_h را تایپ کنید . |
9 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، تیتانیوم را انتخاب کنید . |
پیچ متوسط
1 | در نوار ابزار Geometry ، روی  Cylinder کلیک کنید . |
2 | در پنجره تنظیمات سیلندر ، Bolt medium را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Radius ، b_r را تایپ کنید . |
4 | در قسمت متن ارتفاع ، e_c_h+i_b_h را تایپ کنید . |
5 | قسمت Coordinate System را پیدا کنید . از لیست Work Plane ، Work Plane 5 (wp5) را انتخاب کنید . |
6 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، a_c_w/4 را تایپ کنید . |
7 | در قسمت متن yw ، b_di را تایپ کنید . |
8 | در قسمت متن zw ، -e_c_h را تایپ کنید . |
9 | قسمت Selections of Resulting Entities را پیدا کنید . زیربخش انتخاب تجمعی را پیدا کنید . از فهرست مشارکت در ، تیتانیوم را انتخاب کنید . |
حرکت 1 (mov1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید . |
2 | فقط شی cyl4 را انتخاب کنید. |
3 | در پنجره تنظیمات برای انتقال ، قسمت ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Displacement را پیدا کنید . در قسمت متن z ، 40[mm] را تایپ کنید . |
آینه 1 (mir1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | فقط اشیاء cyl2 ، cyl3 ، cyl4 و mov1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | بخش بردار عادی به صفحه بازتاب را پیدا کنید . در قسمت متن y ، 1 را تایپ کنید . |
6 | در قسمت متن z ، 0 را تایپ کنید . |
7 | قسمت Point on Plane of Reflection را پیدا کنید . در قسمت متن y ، c_g_l/4 را تایپ کنید . |

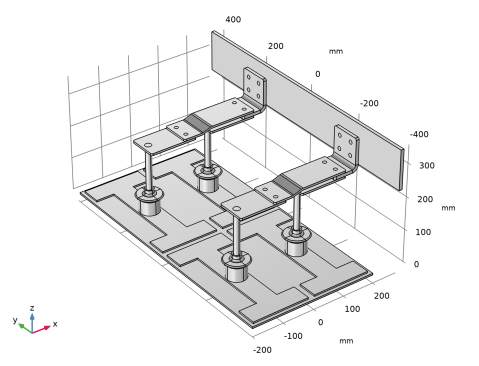

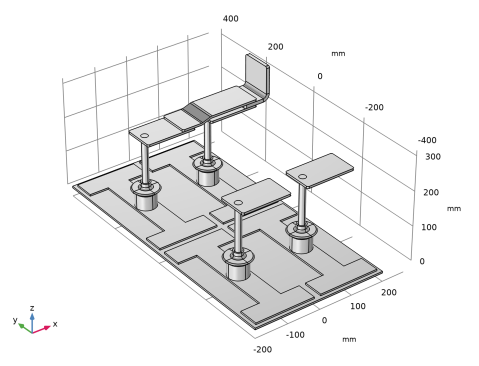

حرکت 2 (mov2)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Move را انتخاب کنید . |
2 | فقط اشیاء cyl2 ، cyl3 ، cyl4 ، int1 ، mir1(1) ، mir1(2) ، mir1(3) ، mir1(4) ، mov1 و uni1 را انتخاب کنید.  |
3 | در پنجره تنظیمات برای انتقال ، قسمت ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |

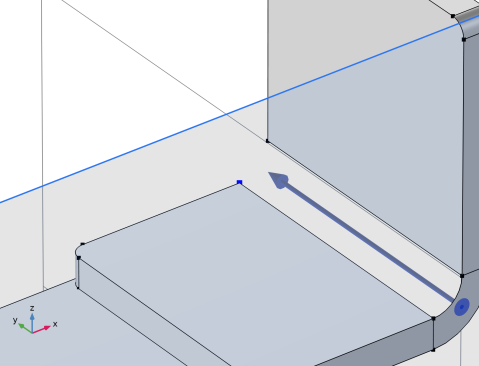

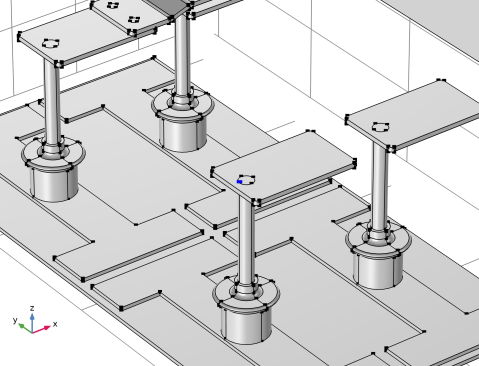

جابجایی را می توان با رئوس نیز تعریف کرد. لازم نیست نقطه شروع و نقطه (های) مقصد در داخل جسمی که قرار است جابجا شود قرار گیرند.
5 | قسمت Displacement را پیدا کنید . از لیست Specify ، Positions را انتخاب کنید . |
6 | قسمت فرعی Vertex برای جابجایی را پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
یک راس را روی میله انتخاب کنید
7 | در شیء arr1(2،1،1،3) ، فقط نقطه 10 را انتخاب کنید.  |
8 | رئوس را برای انتقال به بخش فرعی پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
9 | در شیء arr1(2،2،1،3) ، فقط نقطه 10 را انتخاب کنید.  |
فرم اتحادیه (فین)
1 | در پنجره Model Builder ، روی Form Union (fin) کلیک کنید . |
2 | در پنجره تنظیمات Form Union/Assembly ، روی  Build Selected کلیک کنید . |
فلز مس
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Complement Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای Complement Selection ، بخش Input Entities را پیدا کنید . |
3 |  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، تیتانیوم را در فهرست انتخاب‌ها برای معکوس کردن انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای انتخاب مکمل ، Copper را در قسمت متن برچسب تایپ کنید . |
انتخاب مجاور 1 (adjsel1)
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و گزینه Adjacent Selection را انتخاب کنید . |
2 | در پنجره Settings for Adjacent Selection ، بخش Input Entities را پیدا کنید . |
3 |  روی افزودن کلیک کنید . |
4 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌های ورودی ، تیتانیوم و مس را انتخاب کنید . |
5 | روی OK کلیک کنید . |
6 | در پنجره تنظیمات برای انتخاب مجاور ، قسمت انتخاب نتیجه را پیدا کنید . |
7 | از فهرست نمایش در فیزیک ، خاموش را انتخاب کنید . |
مرز الکترولیت
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، Electrolyte boundary را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط مرز 3 را انتخاب کنید. |
مرزهای پایه دار
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Explicit Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب صریح ، مرزهای زمینی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | در باله شی ، فقط Boundaries 556 and 601 را انتخاب کنید. |
مرزهای شار حرارتی
1 | در نوار ابزار Geometry ، روی  Selections کلیک کنید و Difference Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب تفاوت ، مرزهای شار حرارتی را در قسمت متن برچسب تایپ کنید . |
3 | قسمت Geometric Entity Level را پیدا کنید . از لیست Level ، Boundary را انتخاب کنید . |
4 | قسمت Input Entities را پیدا کنید .  روی افزودن کلیک کنید . |
5 | در کادر محاوره‌ای افزودن ، انتخاب مجاور 1 را در لیست انتخاب‌ها برای افزودن انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در پنجره Settings for Difference Selection ، بخش Input Entities را پیدا کنید . |
8 |  روی افزودن کلیک کنید . |
9 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها برای تفریق ، مرز الکترولیت و مرزهای زمینی را انتخاب کنید . |
10 | روی OK کلیک کنید . |
