1 | در Model Builder روی قسمت Magnetic Fields کلیک کنید  . |
2 | به پنجره تنظیمات مربوط به میدان های مغناطیسی بروید. در قسمت Domain Selection از لیست Selection، Nonconducting without IE را انتخاب کنید.  |
شرایط مرزی امپدانس 1
1 | در نوار ابزار Physics روی Boundaries کلیک کنید  و Impedance Boundary Condition را انتخاب کنید  . |
2 | به پنجره تنظیمات برای وضعیت مرزی امپدانس بروید. در قسمت Boundary Selection از لیست Selection، Conductor Boundaries را انتخاب کنید.  |
کویل 1 را غیرفعال کنید
سیم پیچ دیگر برای یک دامنه فعال اعمال نمی شود، بنابراین باید غیرفعال شود.
1 | در Model Builder در قسمت Magnetic Fields، روی Coil 1 کلیک راست کرده  و Disable را انتخاب کنید  . گره در دسترس نیست. |
درگاه انجماد 1
با جایگزینی سیم پیچ با شرایط مرزی امپدانس، یک ویژگی مرزی متفاوت، که برای مدل سازی فرکانس بالا مناسب تر است، باید برای تحریک مدل استفاده شود.
1 | در نوار ابزار Physics روی Boundaries کلیک کنید  و Lumped Port را انتخاب کنید  . |

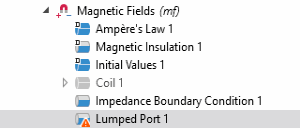

یک گره Port Lumped به دنباله در Model Builder اضافه می شود.

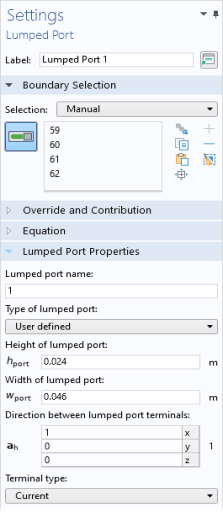

2 | به پنجره Settings برای Lumped Port بروید. فقط مرزهای 59-62 را انتخاب کنید.  |
پارامترهای هندسی مجموعه مرزی باید به صورت دستی وارد شوند.
3 | در قسمت ویژگی های پورت یکپارچه از لیست نوع پورت یکپارچه، User defined را انتخاب کنید. |
– | در قسمت متن پورت h ، 0.024 را وارد کنید . |
– | در قسمت متن پورت w ، 0.046 را وارد کنید . |
4 | بردار a h را مانند شکل سمت راست مشخص کنید . |
5 | از لیست نوع ترمینال، Current را انتخاب کنید. |
قانون آمپر 2
جدا از تلفات سطحی در هادی مسی، تلفات AC در هسته نیز وجود دارد. از دست دادن هسته با مشخص کردن یک نفوذپذیری پیچیده موثر برای آهن مغناطیسی در هسته، مقداری که اغلب از سازنده در دسترس است، معرفی می‌شود. یک رابطه سازنده خاص برای این وجود دارد.
1 | در نوار ابزار فیزیک روی Domains کلیک کنید  و قانون آمپر را انتخاب کنید  . |
دومین گره قانون آمپر به Model Builder اضافه می شود.
2 | به پنجره تنظیمات قانون آمپر بروید. در قسمت Domain Selection، از لیست Selection، Core را انتخاب کنید. |
3 | در پنجره تنظیمات قانون آمپر، بخش Constitutive Relation BH را پیدا کنید.  |
4 | از لیست مدل مغناطیسی، تلفات مغناطیسی را انتخاب کنید. |
5 | از لیست μ ′ ، User defined را انتخاب کنید. در فیلد نوشتاری μ ′ عدد 1200 را تایپ کنید. |
6 | از لیست μ “ ، User defined را انتخاب کنید. در فیلد متنی «م » عدد 100 را تایپ کنید. |
