مطالعه 1
1 | در پنجره Model Builder، روی Study 1 کلیک کنید. |
2 | در پنجره تنظیمات برای مطالعه، Study 1, Without Grading Rings را در قسمت نوشتار Label تایپ کنید. |
3 | در نوار ابزار صفحه اصلی، روی محاسبه کلیک کنید  . گره مطالعه به طور خودکار یک دنباله راه حل برای شبیه سازی بر اساس فیزیک انتخاب شده و نوع مطالعه تعریف می کند. در این حالت، شبیه سازی تنها چند ثانیه طول می کشد تا حل شود. پس از اتمام، چندین نمودار پیش فرض در زیر گره Results نشان داده می شود. |
نتایج
1 | در پنجره Model Builder، گره Results>Datasets را گسترش دهید، سپس روی Study 1, Without Grading Rings/Solution 1 (sol1) کلیک کنید. |
2 | در نوار ابزار نتایج، روی Attributes کلیک کرده  و Selection را انتخاب کنید. |
3 | در پنجره Settings for Selection، قسمت Geometric Entity Selection را پیدا کنید. |
4 | از لیست سطح نهاد هندسی، دامنه را انتخاب کنید. |
5 | فقط دامنه های 2-7 را انتخاب کنید. |
6 | در پنجره Model Builder، در Results>Datasets روی Revolution 2D 1 کلیک کنید. |
7 | در پنجره تنظیمات برای Revolution 2D، برای گسترش بخش Revolution Layers کلیک کنید. در قسمت متنی Revolution angle، عبارت 360 را تایپ کنید. |
8 | در پنجره Model Builder، در بخش Results روی Electric Potential (es) کلیک کنید. |

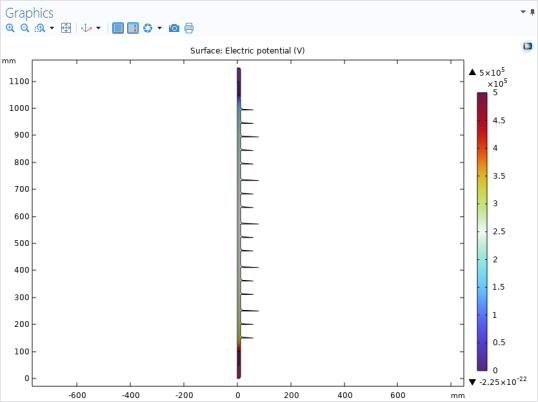

9 | در پنجره Settings for 2D Plot Group، Electric Potential, Without Grading Rings را در قسمت نوشتار Label تایپ کرده و روی Plot کلیک کنید.  |
برای عایق‌های ولتاژ بالا، نصب حلقه‌های درجه‌بندی در دو سر مقره اهمیت دارد تا توزیع میدان الکتریکی یکنواخت‌تر شود. در ادامه حلقه های درجه بندی را اضافه کنید و سپس توزیع میدان الکتریکی را با هم مقایسه کنید.
