فیلتر مایکروویو روی PCB با استرس
(IPC-2581، واردات ECAD)
(IPC-2581، واردات ECAD)
این مثال عملکرد انتقال یک فیلتر پایین گذر را بر روی یک برد مدار چاپی تجزیه و تحلیل می کند.
معرفی
فیلترهای میکرواستریپ را می توان مستقیماً روی یک برد مدار چاپی (PCB) با یک خط میکرواستریپ از ورودی به خروجی ساخت. در امتداد خط میکرواستریپ تعدادی خرد با طول و عرض معین وجود دارد. طراحی فیلتر شامل انتخاب امپدانس خط میکرواستریپ، امپدانس میکرو نوارهای خرد و طول های خرد است. این فیلتر خاص بر اساس یک نمونه کتاب درسی از Ref. 2 . همچنین به عنوان مثال در Ref. 1 که حاوی نتایج سایر ابزارها و روش های شبیه سازی است و به صورت رایگان به صورت آنلاین در دسترس است. این فیلتر دارای پاسخ هفت قطبی کم گذر Chebyshev با فرکانس قطع 1 گیگاهرتز است. کل طرح شامل لایه دی الکتریک از یک فایل IPC-2581 با استفاده از ویژگی ECAD Import وارد شده است.
تعریف مدل
این مدل از رابط امواج الکترومغناطیسی استفاده می کند که معادله موج هلمهولتز برداری را حل می کند. طرح PCB فیلتر Chebyshev با استفاده از ویژگی ECAD Import وارد می شود، که کل هندسه 3 بعدی را از اطلاعات چیدمان و استک آپ یک فایل IPC-2581 ایجاد می کند.
فرکانس قطع فیلتر بر اساس طراحی 1 گیگاهرتز است و لایه دی الکتریک PCB دارای گذردهی نسبی 10.8 است . لایه‌های فلزی به‌عنوان رساناهای الکتریکی کامل با ضخامت صفر مدل‌سازی می‌شوند، بنابراین از شبکه‌سازی متراکم لایه‌های رسانای نازک جلوگیری می‌شود. واردات ECAD دارای گزینه ای است که باعث می شود موتور وارداتی ضخامت لایه های فلزی را نادیده بگیرد و آنها را به صورت صورت روی لایه دی الکتریک قرار دهد. عرض خط میکرواستریپ 0.1 میلی متر و پهنای خرده ها 5 میلی متر است.
ویژگی های فیلتر نسبت به قرارگیری و طول خرده ها حساس است. بنابراین این مثال همچنین تغییر در ویژگی های فیلتر را به عنوان تابعی از تغییر شکل مکانیکی تجزیه و تحلیل می کند. این کار با افزودن رابط های Solid Mechanics و Moving Mesh انجام می شود. رابط مش متحرک برای فعال کردن رابط امواج الکترومغناطیسی برای توضیح تغییر شکل PCB ضروری است. تغییر شکل ناشی از یک بار یکنواخت در سراسر تخته با وجه های ورودی و خروجی ثابت است.
از آنجایی که قطع فیلتر باید نزدیک به 1 گیگاهرتز باشد، فرکانس از 750 مگاهرتز به 1.5 گیگاهرتز می رسد. اولین مرحله راه حل، این جارو را برای رابط امواج الکترومغناطیسی بدون هیچ گونه تغییر شکل مکانیکی انجام می دهد. سپس یک بار یکنواخت 40 نیوتن به PCB اعمال می شود و تغییر شکل بزرگی از برد ایجاد می کند. رابط مکانیک جامد تغییر شکل را محاسبه می کند و رابط مش متحرک این تغییر شکل را به سیستم مختصاتی که رابط امواج الکترومغناطیسی استفاده می کند اعمال می کند. پس از این مرحله، با استفاده از حل کننده پارامتریک، جابجایی فرکانس برای رابط امواج الکترومغناطیسی دوباره انجام می شود.
این مثال تغییر شکل ساختاری را به این معنا توضیح می‌دهد که میدان‌های الکترومغناطیسی روی هندسه تغییر شکل‌یافته را حل می‌کند، گویی PCB به شکل تغییر شکل‌یافته – بدون تنش ساخته شده است.
نتایج و بحث
هدف از این شبیه سازی آنالیز چگونگی تغییر منحنی پارامتر S با اعمال نیروی 40 نیوتن بر روی برد مدار است. همانطور که در شکل 1 می بینید، این نیرو PCB را به طور قابل توجهی خم می کند .
شکل 1: نمودار کل جابجایی PCB را به دلیل بار نشان می دهد.
اگرچه تغییر شکل PCB نسبتاً بزرگ است، منحنی پارامتر S آنقدر تغییر نمی کند. فرکانس قطع با اعمال نیرو کمتر از 10 مگاهرتز جابجا می شود. شکل 2 تفاوت بین منحنی های پارامتر S را با و بدون نیروی اعمالی نشان می دهد.

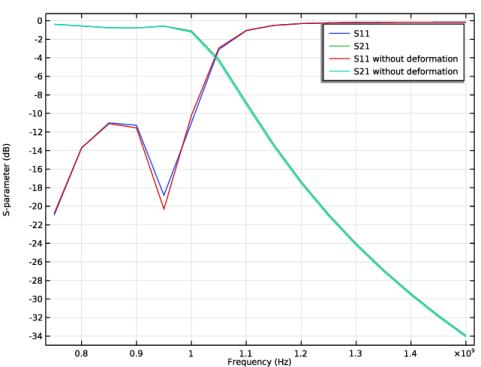

شکل 2: مقایسه بین پارامترهای S 11 و S 21 قبل و بعد از اعمال نیروی 40 نیوتن روی PCB. خطوط قرمز و فیروزه ای با منحنی پارامتر S برای فیلتر با نیروی اعمالی مطابقت دارد.
منابع
1. DV Tosic و M. Potrebic, “Software Tools for Research and Education,” Microwave Review , vol. 12، شماره 2، صفحات 45-54، 2006.
2. J.-SG Hong و MJ Lancaster، فیلترهای میکرواستریپ برای کاربردهای RF/مایکروویو ، جان وایلی و پسران، 2001.
مسیر کتابخانه برنامه: RF_Module/Filters/pcb_microwave_filter_with_stress_ecad
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
مراحل زیر پارامترهای جابجایی فرکانس را مشخص می کند.
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
شروع | 750 [MHz] | 7.5E8 هرتز | فرکانس شروع |
fstop | 1.5 [گیگاهرتز] | 1.5E9 هرتز | توقف فرکانس |
fstep | 50 [MHz] | 5E7 هرتز | مرحله فرکانس |
هندسه 1
میلی متر را به عنوان واحد پیش فرض طول تنظیم کنید.
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، میلی متر را انتخاب کنید . |
بخش عمده ای از هندسه با استفاده از ابزار ECAD Import وارد می شود، که به طور خودکار یک طرح PCB را می خواند و لایه ها را به یک هندسه 3 بعدی اکسترود می کند.
بلوک 1 (blk1)
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، قسمت Size and Shape را پیدا کنید . |
3 | در قسمت متن Width عدد 100 را تایپ کنید . |
4 | در قسمت Depth text عدد 40 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، 15 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . در قسمت متن x ، -5 را تایپ کنید . |
7 | در قسمت متن y ، -15 را تایپ کنید . |
8 | در قسمت متن z ، -10 را تایپ کنید . |
واردات 1 (imp1)
1 | در نوار ابزار هندسه ، روی  واردات کلیک کنید . |
2 | در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید . |
3 | از فهرست منبع ، فایل ECAD را انتخاب کنید . |
4 |  روی Browse کلیک کنید . |
5 | به پوشه Application Libraries مدل بروید و روی فایل pcb_microwave_filter_with_stress_ecad.xml دوبار کلیک کنید . |
در همان پوشه ای قرار دارد که در Application Library Path در صفحه 3 مشخص شده است. این مسیر از پوشه برنامه های کاربردی در پوشه نصب COMSOL Multiphysics سرچشمه می گیرد.
6 | از لیست نوع واردات ، پوسته فلزی را انتخاب کنید . |
با این کار تمام لایه های فلزی به صورت وجهی وارد می شود. که بدون به خطر انداختن دقت، اندازه مشکل را در این مدل به شدت کاهش می دهد.
7 |  روی Import کلیک کنید . |
PCB اکنون در بلوک کشیده شده قرار می گیرد. برای مشاهده PCB، رندر wireframe را انتخاب کنید.
8 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
مرحله بعدی اضافه کردن چهره های مرزی برای پورت های ورودی و خروجی است.

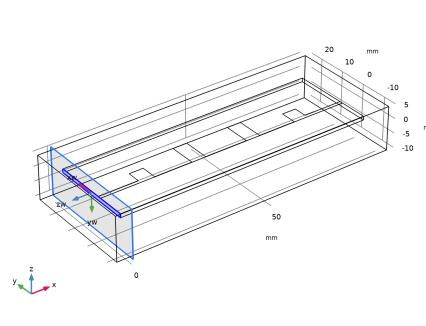

صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شی imp1.SIGNAL_LAYER_DIEL ، فقط مرز 1 را انتخاب کنید. |
با استفاده از پنجره Selection List ممکن است انتخاب مرز صحیح آسان تر باشد . برای باز کردن این پنجره، در نوار ابزار Home روی Windows کلیک کرده و Selection List را انتخاب کنید . (اگر از دسکتاپ کراس پلتفرم استفاده می کنید، ویندوز را در منوی اصلی پیدا می کنید.)
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
اندازه و موقعیت مستطیل، همانطور که در زیر تعریف شده است، کاملاً متناسب با خط میکرواستریپ است.
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.125 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 1.27 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، -4.77 را تایپ کنید . |
6 | در قسمت متن yw ، -0.635 را تایپ کنید . |
صفحه کار 1 (wp1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 1 (wp1) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
این عمل مستطیل دو بعدی را در هندسه سه بعدی تعبیه می کند.
صفحه کار 2 (wp2)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شی imp1.SIGNAL_LAYER_DIEL ، فقط مرز 6 را انتخاب کنید. |
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
صفحه کار 2 (wp2)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، 1.125 را تایپ کنید . |
4 | در قسمت متن ارتفاع ، 1.27 را تایپ کنید . |
5 | قسمت Position را پیدا کنید . در قسمت نوشتار xw ، 3.645 را تایپ کنید . |
6 | در قسمت متن yw ، -0.635 را تایپ کنید . |
صفحه کار 2 (wp2)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Work Plane 2 (wp2) کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی ساخت انتخاب شده کلیک کنید .  |
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در درخت، Built-in>FR4 (Circuit Board) را انتخاب کنید . |
6 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
7 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
FR4 (برد مدار) (mat2)
1 | فقط دامنه 2 را انتخاب کنید. |
گذردهی نسبی برای مطابقت با مقدار استفاده شده در Ref. 1 . ماده FR4 برای ارائه پارامترهایی برای شبیه سازی مکانیک جامد انتخاب شده است.
2 | در پنجره تنظیمات برای Material ، قسمت Material Contents را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 10.8 | 1 | پایه ای |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
شرایط مرزی پراکندگی 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و Scattering Boundary Condition را انتخاب کنید . |
2 | فقط مرزهای 1-5 و 18 را انتخاب کنید. |
پورت انجماد 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 10 را انتخاب کنید. |
برای پورت اول، تحریک موج به طور پیش فرض روشن است . این پورت خط میکرواستریپ را تحریک می کند.
پورت 2 جمع شده
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 16 را انتخاب کنید. |
هادی الکتریکی کامل 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | فقط مرزهای 8 و 11 را انتخاب کنید. |

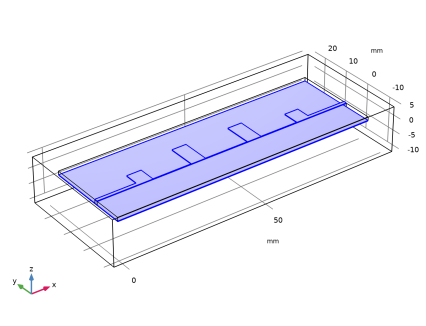

این مرزها نشان دهنده خط میکرو نوار و صفحه زمین در PCB است.
مش 1
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Build All را انتخاب کنید .
تعاریف
ترسیم پروب یک تکنیک راحت برای رسم در حین حل است که برای جاروی پارامترها بسیار مفید است. این امکان وجود دارد که قبل از اتمام مرحله راه حل، مشکلات را کشف کنید و سپس برای صرفه جویی در زمان، جارو را متوقف کنید. همچنین در شرایطی که حل کننده مراحل بیشتری را نسبت به ذخیره در خروجی انجام می دهد مفید است. طرح کاوشگر شامل تمام مراحلی است که حل کننده انجام می دهد.
پروب متغیر جهانی 1 (var1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Definitions کلیک راست کرده و Global Variable Probe را انتخاب کنید . |
2 | در پنجره تنظیمات برای پروب متغیر جهانی ، S11 را در قسمت متن نام متغیر تایپ کنید . |
3 | روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S11dB – S11 را انتخاب کنید . |
پروب متغیر جهانی 2 (var2)
1 | در پنجره Model Builder ، روی Definitions کلیک راست کرده و Global Variable Probe را انتخاب کنید . |
2 | در پنجره تنظیمات برای پروب متغیر جهانی ، S21 را در قسمت متن نام متغیر تایپ کنید . |
3 | روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S21dB – S21 را انتخاب کنید . |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، برای گسترش بخش Results while Solving کلیک کنید . |
3 | بخش تنظیمات مطالعه را پیدا کنید . روی Range کلیک کنید .  |
4 | در کادر محاوره‌ای Range ، fstart را در قسمت متن شروع تایپ کنید . |
5 | در قسمت متن Step ، عبارت fstep را تایپ کنید . |
6 | در قسمت متن Stop ، عبارت fstop را تایپ کنید . |
7 | روی Replace کلیک کنید . |
8 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
گروه نمودار میدان الکتریکی در زیر گره Results ، هنجار میدان الکتریکی را نشان می دهد. می توانید با انتخاب مقدار دیگری از کادر فهرست پارامتر پارامتر (freq) فرکانس را تغییر دهید.
Probe 1D Plot Group 2 پارامترهای S 11 – و S 21 – را برای جابجایی فرکانس نمایش می دهد.
جزء 1 (COMP1)
دستورالعمل‌های زیر فیزیک را از رابط‌های Solid Mechanics و Moving Mesh برای شبیه‌سازی PCB تغییر شکل‌یافته اضافه می‌کنند.
فیزیک را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics باز شود . |
2 | به پنجره Add Physics بروید . |
3 | در درخت، Structural Mechanics>Solid Mechanics (جامد) را انتخاب کنید . |
4 | روی Add to Component 1 در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Physics کلیک کنید تا پنجره Add Physics بسته شود . |
مکانیک جامدات (جامدات)
فقط دامنه 2 را انتخاب کنید.
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
فلود | 40[N] | 40 N | روی PCB بارگیری کنید |
مراحل زیر نحوه اندازه گیری حجم PCB و سپس کپی و چسباندن مقدار را در تعریف پارامتر توضیح می دهد.
هندسه 1
واردات 1 (imp1)
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Geometry 1 روی Import 1 (imp1) کلیک کنید . |
2 | در نوار ابزار پنجره Graphics ،  در کنار  Select Boundaries کلیک کنید ، سپس Select Domains را انتخاب کنید . |
3 | در شی imp1.SIGNAL_LAYER_DIEL ، فقط دامنه 1 را انتخاب کنید. |
4 | در نوار ابزار هندسه ، روی  اندازه گیری کلیک کنید . |
5 | روی دکمه Measure از نوار ابزار کلیک کنید . حجم دامنه PCB در پنجره پیام ها نمایش داده می شود. |
حجم PCB را از جدول Messages کپی کنید.
تعاریف جهانی
پارامترهای 1
(با چسباندن در حجم کپی شده قبلی)
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
V | 3357.0 [mm^3] | 3.357E-6 m³ | حجم PCB |
مکانیک جامدات (جامدات)
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Solid Mechanics (solid) کلیک کنید .
بار بدن 1
1 | در نوار ابزار Physics ، روی  Domains کلیک کنید و Body Load را انتخاب کنید . |
2 | فقط دامنه 2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای بار بدن ، بخش Force را پیدا کنید . |
4 | بردار F V را به صورت مشخص کنید |
0 | ایکس |
0 | y |
-fload/V | z |
محدودیت ثابت 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Fixed Constraint را انتخاب کنید . |
2 | فقط مرزهای 6، 10، 12 و 15-17 را انتخاب کنید. |
جزء 1 (COMP1)
تغییر شکل دامنه 1
1 | در نوار ابزار تعاریف ، روی  Moving Mesh کلیک کنید و Domains>Deforming Domain را انتخاب کنید . |
2 | فقط دامنه 1 را انتخاب کنید. |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | در جدول، کادرهای حل برای Solid Mechanics ( جامد) و Moving Mesh (جزء 1) را پاک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت Select Study ، Preset Studies for Some Physics Interfaces>Stationary را انتخاب کنید . |
4 | رابط های فیزیک را در زیربخش مطالعه بیابید . در جدول، کادر حل را برای امواج الکترومغناطیسی ، دامنه فرکانس (emw) پاک کنید . |
5 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
6 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
دامنه بسامد
1 | در نوار ابزار مطالعه ، روی  Study Steps کلیک کنید و Frequency Domain>Frequency Domain را انتخاب کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، قسمت Physics and Variables Selection را پیدا کنید . |
3 | در جدول، کادرهای حل برای Solid Mechanics ( جامد) و Moving Mesh (جزء 1) را پاک کنید . |
4 | بخش تنظیمات مطالعه را پیدا کنید . روی Range کلیک کنید .  |
5 | در کادر محاوره‌ای Range ، fstart را در قسمت متن شروع تایپ کنید . |
6 | در قسمت متن Step ، عبارت fstep را تایپ کنید . |
7 | در قسمت متن Stop ، عبارت fstop را تایپ کنید . |
8 | روی Replace کلیک کنید . |
9 | در پنجره تنظیمات دامنه فرکانس ، بخش Results When Solving را پیدا کنید . |
10 | کادر Plot را انتخاب کنید . |
11 | از لیست گروه Plot ، S-parameter (emw) را انتخاب کنید . |
12 | در نوار ابزار مطالعه ،  روی محاسبه کلیک کنید . |
نتایج
میدان الکتریکی (emw) 1
نمودار پیش فرض یک نمودار چند برشی از هنجار میدان الکتریکی را برای آخرین فرکانس در جارو نشان می دهد. نمودار را می توان برای هر یک از فرکانس های استفاده شده با انتخاب فرکانس دیگری از کادر فهرست مقدار پارامتر (فرکانس) به روز کرد.
پارامتر S (emw) 1
برای مقایسه پارامترهای S برای PCB اولیه و تحت فشار، پارامتر S را از اولین راه حل های مختلف اضافه کنید.
جهانی 2
1 | در پنجره Model Builder ، گره S-parameter (emw) 1 را گسترش دهید . |
2 | روی Results>S-parameter (emw) 1>Global 1 راست کلیک کرده و Duplicate را انتخاب کنید . |
3 | در پنجره تنظیمات برای جهانی ، بخش داده را پیدا کنید . |
4 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
5 | قسمت y-Axis Data را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | S11 بدون تغییر شکل |
emw. S21dB | 1 | S21 بدون تغییر شکل |
6 | در نوار ابزار S-parameter (emw) 1 ، روی  Plot کلیک کنید . |
اکنون باید طرح را در شکل 2 ببینید .
استرس (جامد)
در پنجره Model Builder ، گره Results>Stress (solid) را گسترش دهید .
جلد 1
1 | در پنجره Model Builder ، گره Results>Stress (solid)>Volume 1 را گسترش دهید، سپس بر روی Volume 1 کلیک کنید . |
2 | در پنجره تنظیمات برای حجم ، روی Replace Expression در گوشه سمت راست بالای بخش Expression کلیک کنید . از منو، Component 1 (comp1)>Solid Mechanics>Displacement>solid.disp – Displacement magnitude – m را انتخاب کنید . |
استرس (جامد)
1 | در پنجره Model Builder ، روی Stress (solid) کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست Dataset ، Study 2/Solution Store 1 (sol3) را انتخاب کنید . |
4 | در نوار ابزار استرس (جامد) ، روی  Plot کلیک کنید . |
اکنون باید طرح را در شکل 1 ببینید .
