یک دیافراگم رسانا، یک عنبیه که به صورت عرضی روی یک دیافراگم موجبر قرار می گیرد، باعث ناپیوستگی می شود و راکتانس شنت ایجاد می کند. پاسخ فرکانس باند گذر را می توان از تشدید کننده های حفره آبشاری ترکیب شده با چنین عناصر واکنشی بدست آورد، که می تواند با قرار دادن یک سری عناصر عنبیه در داخل موجبر ایجاد شود. این مثال از یک موجبر باند X WR-90 و دیافراگم های القایی متقارن (عنبیه) تشکیل شده است. پارامترهای S محاسبه شده پاسخ باند گذر خوب و رد خارج از باند را نشان می دهد.

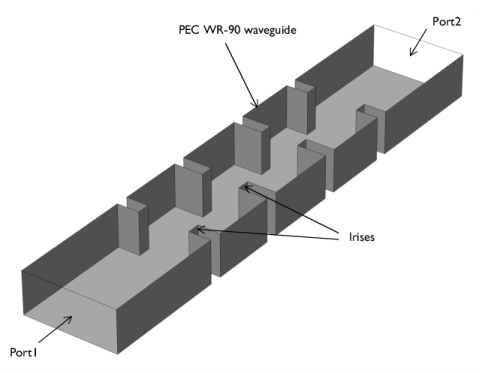

شکل 1: عنبیه های متقارن داخل موجبر باعث ایجاد اندوکتانس شنت می شوند. سطح بالایی برای نشان دادن داخل برداشته می شود.
تعریف مدل
این مثال از یک موجبر WR-90 برای کاربردهای باند X استفاده می کند. بخش‌های موجبر و عنبیه به‌عنوان رساناهای الکتریکی کامل (PEC) مدل‌سازی می‌شوند و داخل موجبر با هوا پر شده است. در هر انتهای موجبر، یک شرط مرزی پورت با حالت مستطیلی TE 10 از پیش تعریف شده اعمال می شود . فقط یک پورت برای مشاهده پارامترهای S مثال هیجان زده است. فرکانس قطع بالایی را می توان تقریباً با استفاده از فرکانس تشدید بزرگترین حفره واقع در وسط فیلتر از طریق تخمین زد.
که در آن a و b ابعاد دیافراگم موجبر و d طول حفره است. برای این مثال، مقادیر a = 2.286 سانتی متر، b = 1.016 سانتی متر، و d = 1.73 سانتی متر فرکانس تشدید در حالت غالب، TE 101 ، 10.87 گیگاهرتز را نشان می دهد. از آنجایی که حفره ها کاملاً بسته نیستند بلکه با عنبیه های باز تشکیل شده اند، این تخمین فقط یک مقدار تقریبی را به دست می دهد.
نتایج و بحث

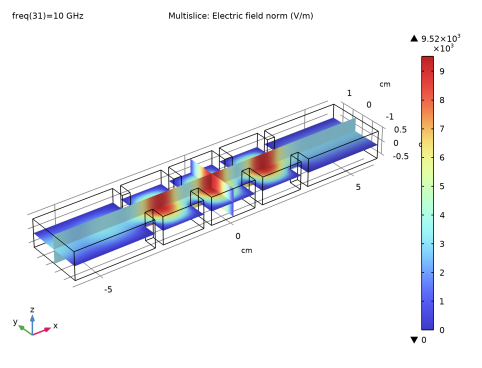

نمودار پیش فرض هنجار میدان های الکتریکی در موجبر را نشان می دهد. شکل 2 را ببینید . در 10 گیگاهرتز، شکل توزیع میدان در هر بخش از حفره ها شبیه حالت غالب یک حفره است.
شکل 2: نمودار هنجار میدان E در فرکانس باند عبور، تشدید حالت غالب در هر حفره ایجاد شده توسط عنبیه ها را نشان می دهد.

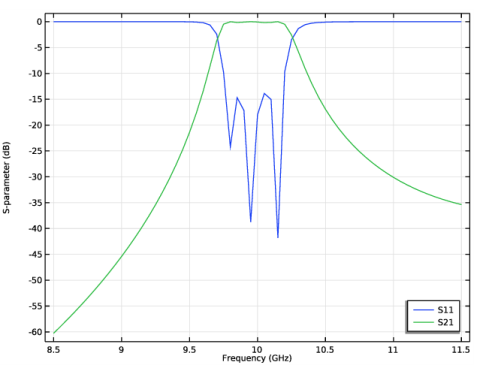

شکل 3 پارامترهای S محاسبه شده را نشان می دهد. باند عبور حدود 10 گیگاهرتز است و پاسخ فرکانسی رد خارج از باند خوب مشاهده می شود.
شکل 3: پارامترهای S محاسبه شده ویژگی های تطبیق خوبی و همچنین رد خارج از باند را نشان می دهد.

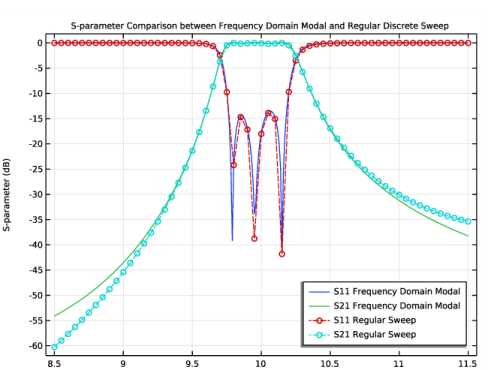

در شکل 4 ، پارامترهای S محاسبه شده از روش دامنه فرکانس، روش مدال همراه با پارامترهای جارو فرکانس گسسته رسم شده است. در حالی که وضوح فرکانس دامنه فرکانس، روش مدال پنج برابر دقیق‌تر از جاروب فرکانس گسسته است، زمان شبیه‌سازی چهار برابر سریعتر برای تحلیل همان فیلتر است.
شکل 4: پارامترهای S محاسبه شده از روش دامنه فرکانس، روش مدال با پارامترهای جاروب فرکانس گسسته (خطوط چین با سازندگان دایره) رسم شده است.
منابع
1. DM Pozar، مهندسی مایکروویو ، جان وایلی و پسران، 1998.
2. RE Collin، بنیاد مهندسی مایکروویو ، McGraw-Hill، 1992.
مسیر کتابخانه برنامه: RF_Module/Filters/waveguide_iris_filter
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 |  روی Range کلیک کنید . |
4 | در کادر محاوره‌ای Range ، 8.5[GHz] را در قسمت متن شروع تایپ کنید . |
5 | در قسمت متن Step ، 0.05[GHz] را تایپ کنید . |
6 | در قسمت متن توقف ، 11.5[GHz] را تایپ کنید . |
7 | روی Replace کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 |  روی Load from File کلیک کنید . |
4 | به پوشه Application Libraries مدل بروید و روی فایل waveguide_iris_filter_parameters.txt دوبار کلیک کنید . |
هندسه 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Geometry 1 کلیک کنید . |
2 | در پنجره تنظیمات هندسه ، بخش Units را پیدا کنید . |
3 | از لیست واحد طول ، cm را انتخاب کنید . |
یک بلوک برای موجبر WR-90 ایجاد کنید.
WR-90
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، WR-90 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width عدد 12 را تایپ کنید . |
4 | در قسمت متن عمق ، w_wg را تایپ کنید . |
5 | در قسمت متن ارتفاع ، h_wg را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 |  روی Build All Objects کلیک کنید . |
هنگام افزودن عنبیه ها، رندر قاب سیمی را انتخاب کنید تا نمای داخل موجبر را مشاهده کنید.
8 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
سپس، یک بلوک برای ایجاد عنبیه های داخلی، که حفره مرکزی را تشکیل می دهند، اضافه کنید.
زنبق 1
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Iris1 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، d_iris را تایپ کنید . |
4 | در قسمت Depth text l_iris1 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، h_wg را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن x ، Spacing/2 را تایپ کنید . |
8 | در قسمت متن y ، (w_wg-l_iris1)/2 را تایپ کنید . |
بلوک دیگری برای ایجاد عنبیه های بیرونی اضافه کنید که اولین و آخرین حفره را در بر می گیرد.
زنبق 2
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Iris2 را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، d_iris را تایپ کنید . |
4 | در قسمت Depth متن l_iris2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، h_wg را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن x ، Spacing*1.42 را تایپ کنید . |
8 | در قسمت متن y ، (w_wg-l_iris2)/2 را تایپ کنید . |
9 |  روی Build All Objects کلیک کنید . |

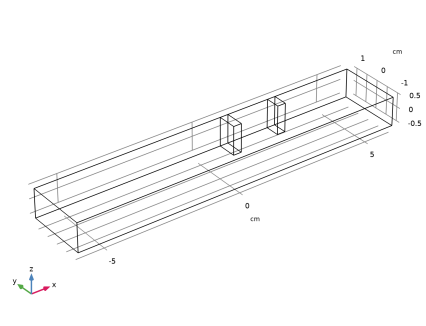

با چند بار آینه کاری بلوک های عنبیه، دیافراگم های القایی متقارن ایجاد کنید.
آینه 1 (mir1)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | فقط اشیاء blk2 و blk3 را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | بخش بردار عادی به صفحه بازتاب را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
6 | در قسمت متن z ، 0 را تایپ کنید . |
آینه 2 (mir2)
1 | در نوار ابزار Geometry ، روی  Transforms کلیک کرده و Mirror را انتخاب کنید . |
2 | فقط اشیاء blk2 ، blk3 ، mir1(1) و mir1(2) را انتخاب کنید. |
3 | در پنجره تنظیمات برای Mirror ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | بخش بردار عادی به صفحه بازتاب را پیدا کنید . در قسمت متن y ، 1 را تایپ کنید . |
6 | در قسمت متن z ، 0 را تایپ کنید . |

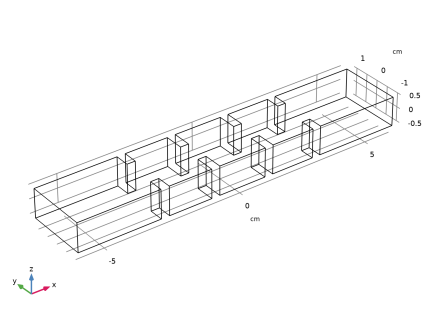

تفاوت 1 (dif1)
1 | در نوار ابزار Geometry ، روی  Booleans and Partitions کلیک کنید و Difference را انتخاب کنید . |
2 | فقط شی blk1 را انتخاب کنید. |
3 | در پنجره تنظیمات برای تفاوت ، بخش تفاوت را پیدا کنید . |
4 | زیربخش اشیاء را برای تفریق پیدا کنید . برای انتخاب دکمه ضامن  فعال کردن انتخاب کلیک کنید . |
5 | فقط اشیاء blk2 ، blk3 ، mir1(1) ، mir1(2) ، mir2(1) ، mir2(2) ، mir2(3) و mir2(4) را انتخاب کنید. |
6 |  روی Build All Objects کلیک کنید . |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
حالا، فیزیک را تنظیم کنید. شرط مرزی پیش‌فرض، رسانای الکتریکی کامل، برای تمام مرزهای بیرونی اعمال می‌شود.

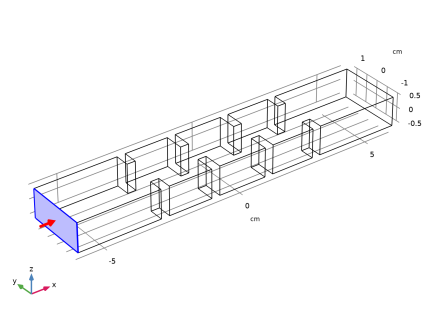

پورت 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و Port را انتخاب کنید . |
2 | فقط مرز 1 را انتخاب کنید.  |
پورت تحریک.
3 | در پنجره تنظیمات پورت ، قسمت ویژگی های پورت را پیدا کنید . |
4 | از لیست نوع پورت ، Rectangular را انتخاب کنید . |
برای پورت اول، تحریک موج به طور پیش فرض روشن است .

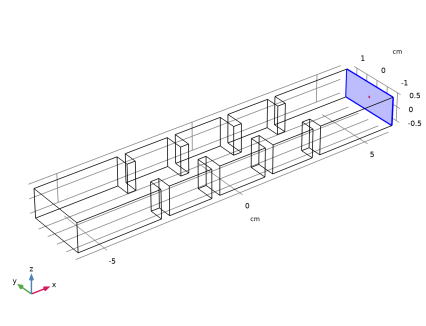

پورت 2
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Port را انتخاب کنید . |
2 | فقط مرز 38 را انتخاب کنید.  |
بندر رصد.
3 | در پنجره تنظیمات پورت ، قسمت ویژگی های پورت را پیدا کنید . |
4 | از لیست نوع پورت ، Rectangular را انتخاب کنید . |
مواد
خصوصیات مواد را بر روی مدل اختصاص دهید. از هوا برای همه دامنه ها استفاده کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |

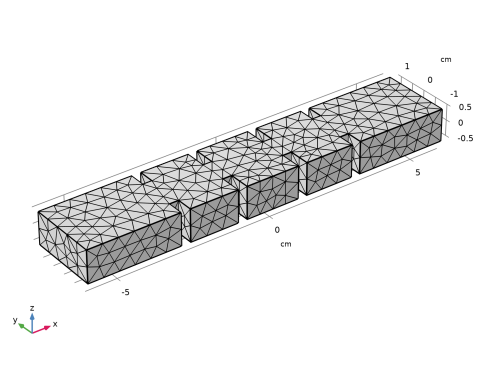

مش 1
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Build All را انتخاب کنید .
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
میدان الکتریکی (emw)
نمودار پیش فرض توزیع هنجار میدان الکتریکی را نشان می دهد. فرکانس مرکزی نوار عبور را انتخاب کنید.
1 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
2 | از لیست مقدار پارامتر (فرکانس (گیگاهرتز)) ، 10 را انتخاب کنید . |
3 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
میدان E تشدید کننده باید در حفره ها مشاهده شود. با شکل 2 مقایسه کنید .
پارامتر S (emw)
1 | در پنجره Model Builder ، روی S-parameter (emw) کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
4 | در نوار ابزار S-parameter (emw) ، روی  Plot کلیک کنید . |
نمودار حاصل پارامترهای S فیلتر را نشان می دهد. نمودار را با شکل 3 مقایسه کنید .

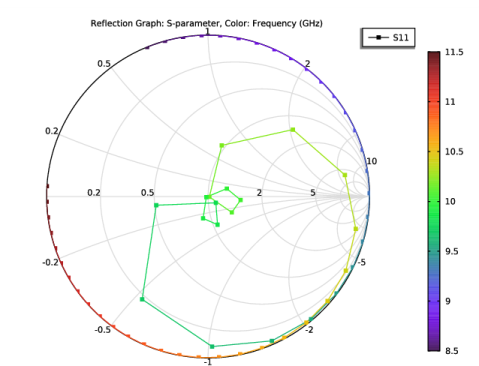

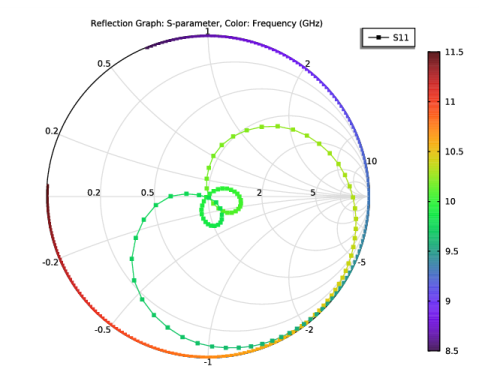

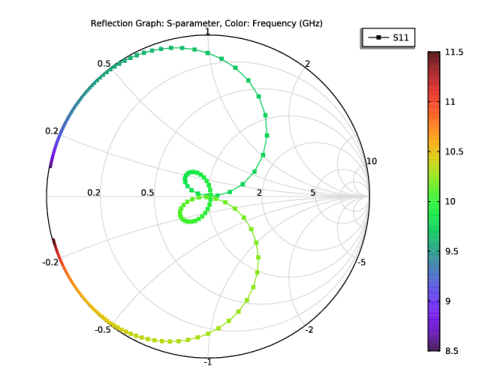

طرح اسمیت (emw)
همان مدل را با روش Frequency Domain Modal تجزیه و تحلیل کنید. هنگامی که یک دستگاه رزونانس ارائه می دهد، روش مدال دامنه فرکانس همراه با تحلیل فرکانس ویژه زمان حل سریع تری را ارائه می دهد.
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > دامنه فرکانس، مدال را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
مرحله 1: فرکانس ویژه
1 | در پنجره تنظیمات برای Eigenfrequency ، قسمت Study Settings را پیدا کنید . |
2 | در قسمت جستجوی فرکانس‌های ویژه اطراف متن ، 9.5[GHz] را تایپ کنید . |
3 | کادر بررسی تعداد دلخواه فرکانس ویژه را انتخاب کنید . در فیلد متن مرتبط، نوع 3 را تایپ کنید، زیرا انتظار داریم به دلیل سه حفره، سه حالت غالب وجود داشته باشد. |
مرحله 2: دامنه فرکانس، مدال
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain، Modal کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، مدال ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ، محدوده (8.5[GHz],0.01[GHz],11.5[GHz]) را تایپ کنید . |
با یک شبیه سازی گام فرکانس بسیار خوب، راه حل ها حاوی داده های زیادی هستند. در نتیجه، اندازه فایل مدل در هنگام ذخیره به شدت افزایش می یابد. با انتخاب تیک گزینه Store fields in output در قسمت Values of Dependent Variables تنظیمات مرحله مطالعه Frequency Domain، می توان تعریف کرد که راه حل محاسبه شده برای چه بخشی از مدل باید ذخیره شود. هنگامی که فقط پارامترهای S مورد توجه هستند، لازم نیست همه راه حل های میدانی ذخیره شوند. درعوض، فیلد را فقط در انتخاب‌های مرزهای پورت ذخیره کنید، زیرا از آن‌ها برای محاسبات پارامتر S استفاده می‌شود.
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
پورت 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) روی پورت 1 کلیک کنید . |
2 | در پنجره تنظیمات پورت ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی ایجاد انتخاب کلیک کنید . |
4 | در کادر محاوره ای Create Selection ، در قسمت متن Selection name Port 1 را تایپ کنید . |
5 | روی OK کلیک کنید . |
پورت 2
1 | در پنجره Model Builder ، روی Port 2 کلیک کنید . |
2 | در پنجره تنظیمات پورت ، قسمت انتخاب مرز را پیدا کنید . |
3 |  روی ایجاد انتخاب کلیک کنید . |
4 | در کادر محاوره ای Create Selection ، Port 2 را در قسمت متن Selection name تایپ کنید . |
5 | روی OK کلیک کنید . |
مطالعه 2
مرحله 2: دامنه فرکانس، مدال
1 | در پنجره Model Builder ، در زیر مطالعه 2، روی Step 2: Frequency Domain، Modal کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، مدال ، کلیک کنید تا بخش Values of Dependent Variables گسترش یابد . |
3 | فیلدهای Store را در زیربخش خروجی پیدا کنید . از لیست تنظیمات ، برای انتخاب ها را انتخاب کنید . |
4 | در قسمت Selections ، روی  افزودن کلیک کنید . |
5 | در کادر محاوره ای افزودن ، در لیست انتخاب ها ، پورت 1 و پورت 2 را انتخاب کنید . |
6 | روی OK کلیک کنید . |
برای محاسبه پارامترهای S لازم است که مرزهای پورت را نیز لحاظ کنیم. با انتخاب تنها مرزهای پورت برای فیلدهای Store در تنظیمات خروجی، می توان حجم فایل مدل را بسیار کاهش داد.
7 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
چند برش
1 | در پنجره Model Builder ، گره Electric Field (emw) 1 را گسترش دهید ، سپس روی Multislice کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Multiplane Data را پیدا کنید . |
3 | زیربخش X-planes را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
4 | در قسمت متن مختصات ، -6 6 را تایپ کنید . |
5 | زیربخش Y-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
6 | زیربخش Z-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
7 | در نوار ابزار Electric Field (emw) 1 ، روی  Plot کلیک کنید . |

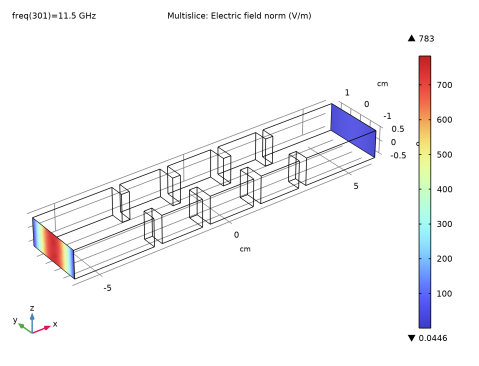

از آنجایی که 11.5 گیگاهرتز در باند عبور نیست، توان ورودی در درگاه تحریک به درگاه مشاهده تحویل داده نمی شود.
میدان الکتریکی (emw) 1
1 | در پنجره Model Builder ، روی Electric Field (emw) 1 کلیک کنید . |
2 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
3 | از لیست مقدار پارامتر (فرکانس (گیگاهرتز)) ، 10 را انتخاب کنید . |
4 | در نوار ابزار Electric Field (emw) 1 ، روی  Plot کلیک کنید . |

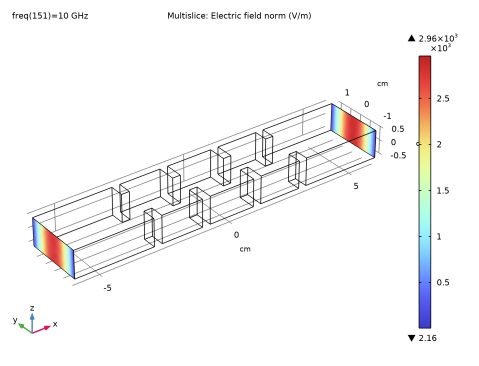

هنگامی که فرکانس نمودار در باند عبور است، توان ورودی در پورت تحریک به درگاه مشاهده تحویل داده می شود.

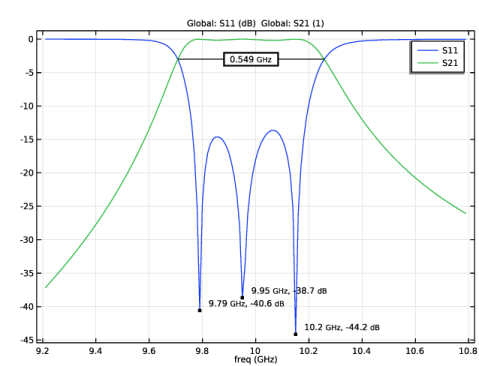

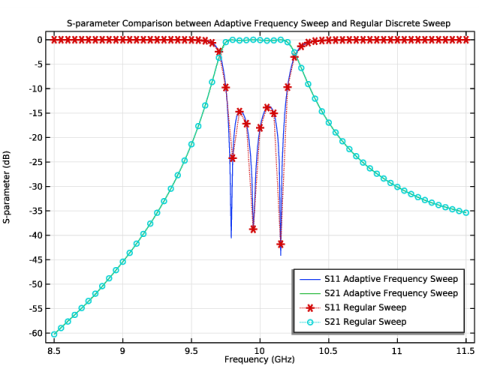

در مرحله بعد، پارامترهای S محاسبه شده از روش مدال دامنه فرکانس را به همراه پارامترهای جاروب فرکانس گسسته رسم کنید.
پارامتر S (emw) 1
1 | در پنجره Model Builder ، روی S-parameter (emw) 1 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، قسمت Legend را پیدا کنید . |
3 | از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
جهانی 1
1 | در پنجره Model Builder ، گره S-parameter (emw) 1 را گسترش دهید ، سپس روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | مدال دامنه فرکانس S11 |
emw. S21dB | 1 | مدال دامنه فرکانس S21 |
جهانی 2
1 | در پنجره Model Builder ، روی S-parameter (emw) 1 راست کلیک کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش داده را پیدا کنید . |
3 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
4 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S11dB – S11 را انتخاب کنید . |
5 | روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S21dB – S21 را انتخاب کنید . |
6 | قسمت y-Axis Data را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | S11 Sweep منظم |
emw. S21dB | 1 | S21 Sweep منظم |
7 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید . |
8 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید . |
9 | در نوار ابزار S-parameter (emw) 1 ، روی  Plot کلیک کنید . |
پارامتر S (emw) 1
1 | در پنجره Model Builder ، روی S-parameter (emw) 1 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، S-parameter Comparison between Frequency Domain Modal و Regular Discrete Sweep را تایپ کنید . |
نمودار را با شکل 4 مقایسه کنید .
طرح اسمیت (emw) 1
همان مدل را با وضوح فرکانس ریزتر با استفاده از جابجایی فرکانس تطبیقی بر اساس ارزیابی شکل موج مجانبی (AWE) تحلیل کنید. هنگامی که یک دستگاه پاسخ فرکانس متفاوتی را ارائه می دهد، AWE زمان حل سریع تری را هنگام اجرای شبیه سازی در بسیاری از نقاط فرکانس ارائه می دهد. مثال زیر با AWE را می توان پنج برابر سریعتر از جاروهای دامنه فرکانس معمولی با وضوح فرکانس یکسان محاسبه کرد.
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > جابجایی فرکانس تطبیقی را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 3
مرحله 1: جابجایی فرکانس تطبیقی
1 | در پنجره تنظیمات برای جابجایی فرکانس تطبیقی ، بخش تنظیمات مطالعه را پیدا کنید . |
2 | در قسمت متن فرکانس ، محدوده (8.5[GHz],0.01[GHz],11.5[GHz]) را تایپ کنید . |
از وضوح فرکانس پنج برابر بهتر استفاده کنید.
یک منحنی ارزش اسکالر که به آرامی متغیر است برای عبارات AWE به خوبی کار می کند. وقتی نوع بیان AWE روی Physics کنترل شده در تنظیمات مطالعه جابجایی فرکانس تطبیقی تنظیم می‌شود ، abs(comp1.emw.S21) به‌طور خودکار برای دستگاه‌های دو پورت استفاده می‌شود.
3 | قسمت Values of Dependent Variables را پیدا کنید . فیلدهای Store را در زیربخش خروجی پیدا کنید . از لیست تنظیمات ، برای انتخاب ها را انتخاب کنید . |
4 | در قسمت Selections ، روی  افزودن کلیک کنید . |
5 | در کادر محاوره ای افزودن ، در لیست انتخاب ها ، پورت 1 و پورت 2 را انتخاب کنید . |
6 | روی OK کلیک کنید . |
7 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
میدان الکتریکی (emw) 2
1 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
2 | از لیست مقدار پارامتر (فرکانس (گیگاهرتز)) ، 10 را انتخاب کنید . |
چند برش
1 | در پنجره Model Builder ، گره Electric Field (emw) 2 را گسترش دهید . |
2 | روی Results>Electric Field (emw) 2>Multislice کلیک راست کرده و Delete را انتخاب کنید . |
سطح 1
در پنجره Model Builder ، روی Electric Field (emw) 2 راست کلیک کرده و Surface را انتخاب کنید .
انتخاب 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | فقط مرزهای 1 و 38 را انتخاب کنید. |
3 | در نوار ابزار Electric Field (emw) 2 ، روی  Plot کلیک کنید . |
پارامتر S (emw) 2
1 | در پنجره Model Builder ، در بخش Results روی S-parameter (emw) 2 کلیک کنید . |
2 | در پنجره Settings for 1D Plot Group ، قسمت Title را پیدا کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، S-parameter Comparison between Adaptive Frequency Sweep و Regular Discrete Sweep را تایپ کنید . |
5 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
جهانی 1
1 | در پنجره Model Builder ، گره S-parameter (emw) 2 را گسترش دهید ، سپس روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | جابجایی فرکانس تطبیقی S11 |
emw. S21dB | 1 | جابجایی فرکانس تطبیقی S21 |
جهانی 2
1 | روی Results>S-parameter (emw) 2>Global 1 راست کلیک کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | S11 Sweep منظم |
emw. S21dB | 1 | S21 Sweep منظم |
4 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
5 | قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
6 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، چرخه را انتخاب کنید . |
7 | در نوار ابزار S-parameter (emw) 2 ، روی  Plot کلیک کنید . |
طرح اسمیت (emw) 2
دستورالعمل زیر نشان می دهد که چگونه از ویژگی های فرعی Graph Marker و Filter برای تجزیه و تحلیل نمودارهای 1 بعدی استفاده کنید. هنگام ترسیم S11 یک فیلتر گذر باند، قطب ها مورد توجه هستند و یک نشانگر نمودار حداقل های محلی را ثبت می کند. برای تجزیه و تحلیل از دست دادن درج مانند S21، پهنای باند -3dB باند عبور را می توان از طریق یک نشانگر گراف اضافی محاسبه کرد. ویژگی فرعی فیلتر به کوتاه کردن باندهای کمتر جالب و تجسم فقط ناحیه باند عبور کمک می کند.
پارامتر S با نشانگرهای نمودار
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، پارامتر S را با نشانگرهای نمودار در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 3/راه حل 4 (sol4) را انتخاب کنید . |
جهانی 1
1 | روی S-parameter با Graph Markers کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S11dB – S11 را انتخاب کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | دسی بل | S11 |
نشانگر نمودار 1
1 | روی Global 1 کلیک راست کرده و Graph Marker را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نشانگر ، بخش نمایش را پیدا کنید . |
3 | از لیست نمایش ، حداقل را انتخاب کنید . |
4 | از لیست Scope ، Local را انتخاب کنید . |
5 | قسمت Text Format را پیدا کنید . در قسمت نمایش متن دقیق ، 3 را تایپ کنید . |
6 | تیک Show x-coordinate را انتخاب کنید . |
7 | چک باکس Include unit را انتخاب کنید . |
8 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست نقطه لنگر ، پایین سمت چپ را انتخاب کنید . |
فیلتر 1
1 | در پنجره Model Builder ، روی Global 1 کلیک راست کرده و Filter را انتخاب کنید . |
2 | در پنجره تنظیمات برای فیلتر ، قسمت انتخاب نقطه را پیدا کنید . |
3 | در قسمت عبارت Logical for inclusion text emw.freq>9.2[GHz] && emw.freq<10.8[GHz] را تایپ کنید . |
جهانی 2
1 | در پنجره Model Builder ، روی S-parameter with Graph Markers کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S21dB – S21 را انتخاب کنید . |
نشانگر نمودار 1
1 | روی Global 2 کلیک راست کرده و Graph Marker را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نشانگر ، بخش نمایش را پیدا کنید . |
3 | از لیست حالت نمایش ، پهنای باند را انتخاب کنید . |
4 | قسمت Text Format را پیدا کنید . در قسمت نمایش متن دقیق ، 3 را تایپ کنید . |
5 | چک باکس Include unit را انتخاب کنید . |
6 | قسمت Coloring and Style را پیدا کنید . تیک Show frame را انتخاب کنید . |
فیلتر 1
در پنجره Model Builder ، در Results>S-parameter with Graph Markers>Global 1 روی Filter 1 راست کلیک کرده و Copy را انتخاب کنید .
فیلتر 1
در پنجره Model Builder ، روی Global 2 کلیک راست کرده و Paste Filter را انتخاب کنید .
