فیلتر باند خط جفت
معرفی
یک فیلتر باند باند باریک را می توان با استفاده از خطوط میکرواستریپ جفت شده ایجاد کرد. هر قطعه خط میکرو نوار تقریباً نیم طول موج در فرکانس باند گذر دارد. عملکرد گذر باند چنین فیلتری بسیار بهتر از فیلتر خط جفت شده تک بخش است.

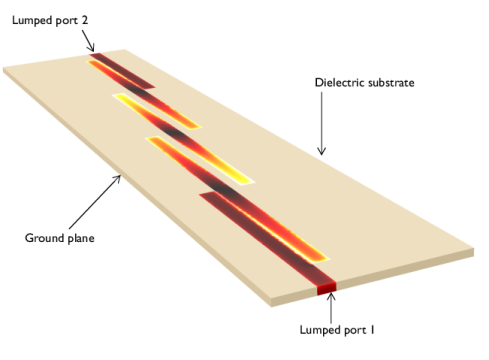

شکل 1: طرح یک فیلتر گذر باند کوپل شده. از پنج بخش خطوط میکرواستریپ تشکیل شده است.
تعریف مدل
شکل فیلتر خط میکرواستریپ جفت شده در حال مدل سازی در شکل 1 نشان داده شده است . طرح بر اساس Ref طراحی شده است. 1 دارای فرکانس مرکزی در 3.6 گیگاهرتز است و از پنج بخش خطوط میکرواستریپ تشکیل شده است. هدف از این طراحی، رد بهتر خارج از باند در مقایسه با طرحی با نوارهای آبشاری کمتر است. طول هر بخش خط به گونه ای تنظیم شده است که امپدانس فیلتر 50 Ω باشد . فرض می‌شود که پورت‌ها به یک خط میکرو نواری 50 Ω که مدل‌سازی نشده است، کوپل شده‌اند.
خطوط ریز نوار هر یک به عنوان سطوح رسانای الکتریکی کامل (PEC) روی یک بستر دی الکتریک 0.020 اینچی با ضخامت 0.020 اینچ مدل‌سازی می‌شوند و سطح PEC دیگری در زیر آن به عنوان صفحه زمین عمل می‌کند. کل دامنه مدل‌سازی با مرزهای PEC محدود می‌شود که نشان‌دهنده بسته‌بندی است.
برای مدل سازی پورت ها از دو سطح مستطیلی استفاده شده است. این سطوح مستطیلی کوچک که بین دو سطح PEC پل می شوند نشان دهنده اتصال به یک خط انتقال 50 Ω است. دستگاه در یک پورت برانگیخته می شود و S 11 و S 21 در اطراف فرکانس باند گذر نظارت می شوند. مدل در شکل 2 نشان داده شده است .
با توجه به شکاف نازک بین خطوط میکرواستریپ، در حین مش بندی باید کمی دقت شود. به عنوان یک قاعده کلی، حداقل پنج عنصر در هر طول موج در هر ماده کافی است و عناصر باید دارای نسبت ابعاد تقریباً واحد باشند. با این حال، این طرح همچنین دارای یک شکاف کوچک بین دو خط میکرواستریپ است. این منجر به عناصر بسیار کوچک در این ناحیه شکاف در هنگام استفاده از تنظیمات مش پیش‌فرض می‌شود و زمان حل بسیار طولانی است. یک رویکرد جایگزین این است که تنظیمات مش را به گونه‌ای تغییر دهید که عناصر در ناحیه شکاف نسبت ابعاد بالاتری داشته باشند. با وجود این، راه حل به خوبی با مش ریزتر مطابقت دارد و از حافظه کمتری استفاده می کند.
شکل 2: مدل فیلتر گذر باند کوپل شده. محدوده رنگ برای تأکید بر رزونانس روی خطوط میکرواستریپ کوچک شده است.
نتایج و بحث
شکل 3 S 11 و S 21 را در اطراف فرکانس باند گذر نشان می دهد. رد خارج از باند عالی مشاهده می شود. شکاف های کوپلینگ را می توان بیشتر برای بهینه سازی پاسخ فرکانسی تنظیم کرد.

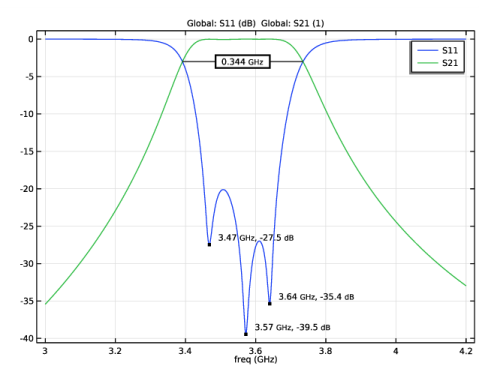

شکل 3: پاسخ فرکانس فیلتر گذر باند کوپل شده. عملکرد باند گذر فیلتر بسیار بهتر از فیلتر خط جفت شده تک بخش است.
ارجاع
1. DM Pozar، مهندسی مایکروویو ، جان وایلی و پسران، 1998
مسیر کتابخانه برنامه: RF_Module/Filters/coupled_line_filter
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 |  روی Range کلیک کنید . |
4 | در کادر محاوره‌ای Range ، 3[GHz] را در قسمت متن شروع تایپ کنید . |
5 | در قسمت متن Step ، 50[MHz] را تایپ کنید . |
6 | در قسمت متن توقف ، 4.2[GHz] را تایپ کنید . |
7 | روی Replace کلیک کنید . |
تعاریف جهانی
برخی از پارامترها را تعریف کنید که هنگام تنظیم مش و مطالعه مفید هستند.
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
ضخامت | 20 [میلی] | 5.08E-4 متر | ضخامت بستر |
w_line | 1.13[mm] | 0.00113 متر | عرض خط |
l_line | 25[mm] | 0.025 متر | طول خط |
شکاف | 0.7[mm] | 7E-4 متر | فاصله بین خطوط |
در اینجا mil به واحد میلی اینچ اشاره دارد، یعنی 1 mil = 0.0254 میلی متر.
هندسه 1
ابتدا یک بلوک برای زیرلایه ایجاد کنید.
لایه
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، l_line/2 را تایپ کنید . |
4 | در قسمت Depth text l_line*2.2 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |

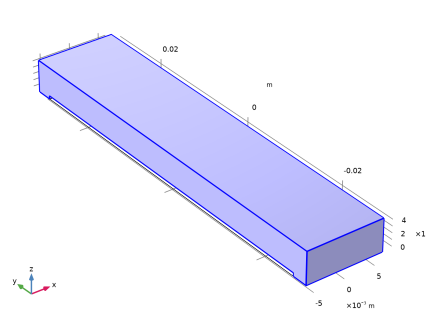

سپس، یک بلوک برای بسته فلزی که بستر را در بر می گیرد، اضافه کنید.
محفظه
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Enclosure را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، l_line/2 را تایپ کنید . |
4 | در قسمت Depth text l_line*2.4 را تایپ کنید . |
5 | در قسمت متن ارتفاع ، l_line/5 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، l_line/10-thickness/2 را تایپ کنید . |
8 |  روی Build All Objects کلیک کنید . |

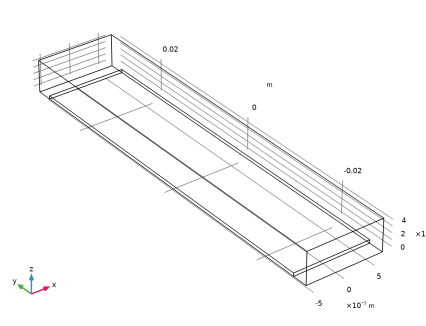

9 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
برای ایجاد خطوط میکرواستریپ، یک صفحه کار روی بستر اضافه کنید.
صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | در قسمت متن مختصات z ، thickness/2 را تایپ کنید . |
4 |  روی Show Work Plane کلیک کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
یک مستطیل برای خط میکرواستریپ متصل به پورت Lumped 1 ایجاد کنید.
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
4 | در قسمت متن Width ، w_line را تایپ کنید . |
5 | در قسمت متن ارتفاع ، l_line*0.6 را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت نوشتار xw ، -w_line*2-gap*1.07 را تایپ کنید . |
8 | در قسمت متن yw ، -l_line*0.8 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه

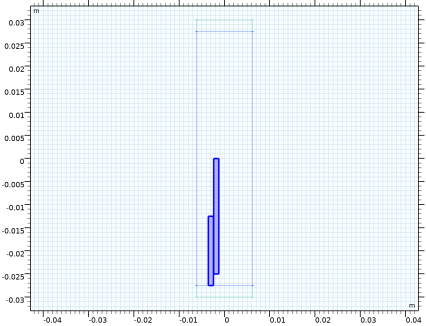

سپس، یک مستطیل در کنار اولین خط میکرواستریپ اضافه کنید. یک شکاف بسیار نازک بین دو خط میکرواستریپ وجود دارد.
صفحه کار 1 (wp1)> مستطیل 2 (r2)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، w_line را تایپ کنید . |
4 | در قسمت متن ارتفاع ، l_line را تایپ کنید . |
5 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
6 | در قسمت نوشتار xw ، -w_line-gap را تایپ کنید . |
7 | در قسمت متن yw ، -l_line/2 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه
با چرخاندن 180 درجه دو مستطیل بالا، یک جفت خط میکرو نوار دیگر با یک شکاف نازک در طرف دیگر بستر ایجاد کنید. اشیاء ورودی را نگه دارید.
صفحه کار 1 (wp1)> چرخش 1 (rot1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Rotate را انتخاب کنید . |
2 | در پنجره Graphics کلیک کنید و سپس Ctrl+A را فشار دهید تا هر دو شی انتخاب شوند.  |
3 | در پنجره تنظیمات برای چرخش ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Rotation را پیدا کنید . در قسمت Angle text عدد 180 را تایپ کنید . |
صفحه کار 1 (wp1)> هندسه صفحه

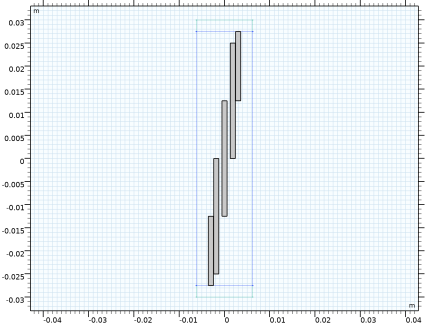

با اضافه کردن آخرین تکه خطوط ریز نوار در مرکز بستر، چیدمان روی زیرلایه را به پایان برسانید.
صفحه کار 1 (wp1)> مستطیل 3 (r3)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
3 | در قسمت متن Width ، w_line را تایپ کنید . |
4 | در قسمت متن ارتفاع ، l_line را تایپ کنید . |
5 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
6 |  روی Build Selected کلیک کنید . |
برای تعیین مرزهای پورت های توده ای، یک صفحه کاری اضافه کنید.
صفحه کار 2 (wp2)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Work Plane را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء blk1 ، فقط مرز 3 را انتخاب کنید.  |
صفحه کار 2 (wp2)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
یک مستطیل برای اولین پورت جمع شده ایجاد کنید.
صفحه کار 2 (wp2)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
4 | در قسمت متن Width ، ضخامت را تایپ کنید . |
5 | در قسمت متن ارتفاع ، w_line را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن yw ، w_line*2+gap*1.07 را تایپ کنید . |

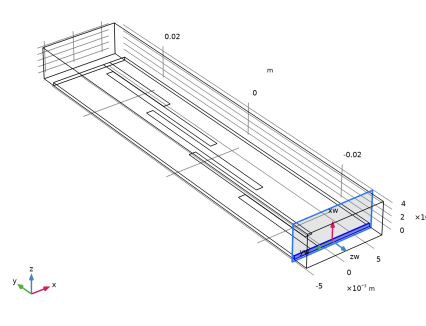

سپس، مستطیل بالا را بچرخانید تا دومین پورت جمع شده ایجاد شود.
چرخش 1 (rot1)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Transforms>Rotate را انتخاب کنید . |
2 | فقط شیء wp2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای چرخش ، بخش ورودی را پیدا کنید . |
4 | چک باکس Keep input objects را انتخاب کنید . |
5 | قسمت Rotation را پیدا کنید . در قسمت Angle text عدد 180 را تایپ کنید . |
6 |  روی Build All Objects کلیک کنید . |
تعاریف
قبل از تنظیم فیزیک مجموعه ای از انتخاب ها را برای استفاده ایجاد کنید.

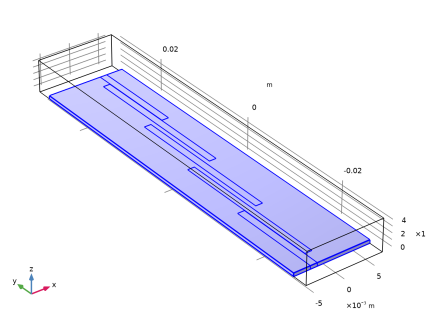

لایه
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه 2 را انتخاب کنید.  |

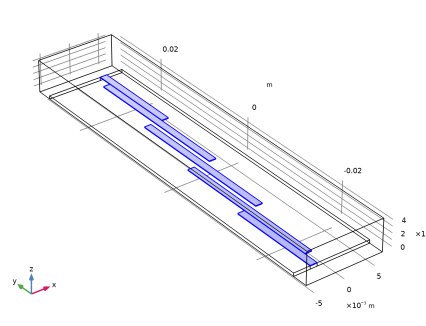

انتخابی برای ردیابی خط میکرواستریپ اضافه کنید.
خط میکرو استریپ
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، خط Microstrip را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 13 و 15-18 را انتخاب کنید.  |
مشاهده 1

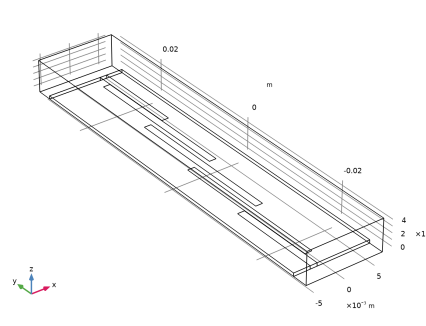

هنگام تنظیم فیزیک، سه مرز را پنهان کنید تا دید بهتری از قسمت های داخلی داشته باشید.
پنهان کردن برای فیزیک 1
1 | در پنجره Model Builder ، روی View 1 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
2 | در پنجره تنظیمات برای پنهان کردن فیزیک ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 1، 2 و 4 را انتخاب کنید.  |
برای دیدن اشیاء در انتخاب‌ها، مطمئن شوید که Show Objects in Selection روشن است. دکمه در گوشه بالا سمت چپ در پنجره تنظیمات Hide Geometric Entities قرار دارد .
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
حالا فیزیک را تنظیم کنید. شرط مرزی پیش‌فرض، هادی الکتریکی کامل است که برای تمام مرزهای بیرونی اعمال می‌شود. همچنین، یک شرایط رسانای الکتریکی کامل را در مرز داخلی خطوط میکرواستریپ اختصاص دهید. از انتخابی برای مرزهای خط میکرواستریپ که قبلاً تعریف کردید استفاده کنید.
هادی الکتریکی کامل 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و شرایط مرزی Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، خط Microstrip را انتخاب کنید . |
پورت انجماد 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 12 را انتخاب کنید. |
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
پورت 2 جمع شده
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 | فقط مرز 19 را انتخاب کنید. |
مواد
در مرحله بعد، خواص مواد را به مدل اختصاص دهید. با مشخص کردن هوا برای همه دامنه ها شروع کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
زیرلایه را با ماده دی الکتریک ε r = 3.38 بپوشانید.
لایه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست انتخاب ، Substrate را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 3.38 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |

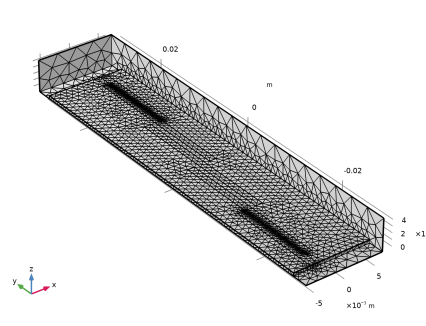

مش 1
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Build All را انتخاب کنید .
مطالعه 1
در نوار ابزار صفحه اصلی ، روی محاسبه کلیک کنید .
روی محاسبه کلیک کنید .نتایج
میدان الکتریکی (emw)
نمودار پیش فرض توزیع هنجار میدان الکتریکی را نشان می دهد. نشان دهید که فقط در xy -plane.
1 | در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید . |
2 | از لیست مقدار پارامتر (فرکانس (گیگاهرتز)) ، 3.55 را انتخاب کنید . |
چند برش
1 | در پنجره Model Builder ، گره Electric Field (emw) را گسترش دهید ، سپس روی Multislice کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Multiplane Data را پیدا کنید . |
3 | زیربخش X-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
4 | زیربخش Y-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
5 | زیربخش Z-planes را پیدا کنید . از لیست روش ورود ، Coordinates را انتخاب کنید . |
6 | در قسمت متن مختصات ، 0 را تایپ کنید . |
7 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
8 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |

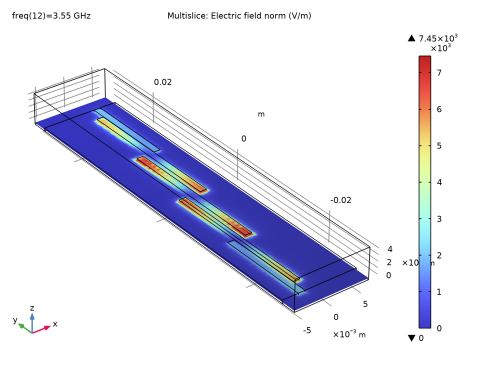

خط میکرو نوار در وسط بستر، رزونانس را در فرکانس انتخاب شده نشان می دهد.

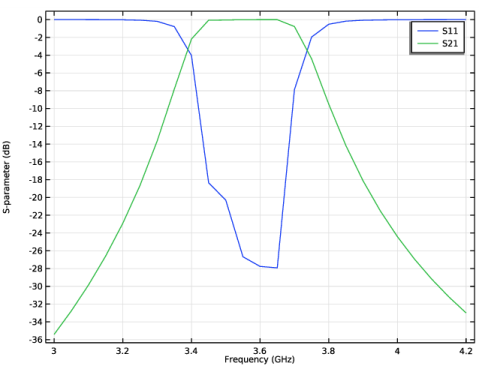

پارامتر S (emw)

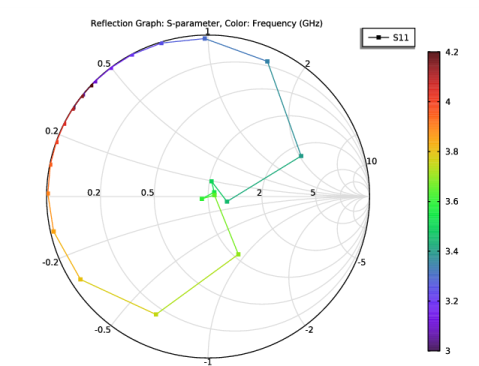

طرح اسمیت (emw)

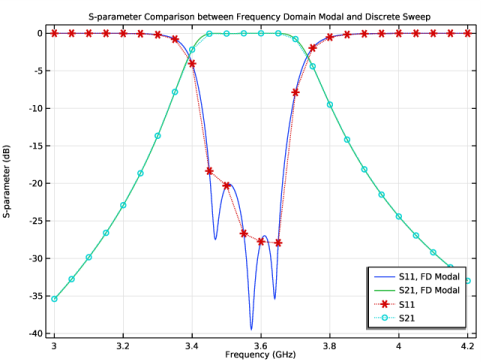

همان مدل را با روش Frequency Domain Modal تجزیه و تحلیل کنید. هنگامی که یک دستگاه رزونانس ارائه می دهد، روش مدال دامنه فرکانس همراه با تحلیل فرکانس ویژه زمان حل سریع تری را ارائه می دهد.
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
پورت انجماد 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1)>Electromagnetic Waves، Frequency Domain (emw) روی Lumped Port 1 کلیک کنید . |
2 | در پنجره Settings for Lumped Port ، بخش Boundary Selection را پیدا کنید . |
3 |  روی ایجاد انتخاب کلیک کنید . |
4 | در کادر محاوره ای Create Selection ، مجموعه ای از انتخاب ها را برای استفاده در تنظیمات مطالعه ایجاد کنید. |
5 | در قسمت متن Selection name Port 1 را تایپ کنید . |
6 | روی OK کلیک کنید . |
پورت 2 جمع شده
1 | در پنجره Model Builder ، روی Lumped Port 2 کلیک کنید . |
2 | در پنجره Settings for Lumped Port ، بخش Boundary Selection را پیدا کنید . |
3 |  روی ایجاد انتخاب کلیک کنید . |
4 | در کادر محاوره ای Create Selection ، در قسمت متن Selection name، Port 2 Lumped را تایپ کنید . |
5 | روی OK کلیک کنید . |
اضافه کردن مطالعه
1 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study باز شود . |
2 | به پنجره Add Study بروید . |
3 | زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیش‌فرض برای واسط‌های فیزیک انتخاب شده > دامنه فرکانس، مدال را انتخاب کنید . |
4 | روی Add Study در نوار ابزار پنجره کلیک کنید . |
5 | در نوار ابزار Home ، روی  Add Study کلیک کنید تا پنجره Add Study بسته شود . |
مطالعه 2
مرحله 1: فرکانس ویژه
1 | در پنجره تنظیمات برای Eigenfrequency ، قسمت Study Settings را پیدا کنید . |
2 | در قسمت جستجوی فرکانس‌های ویژه اطراف متن ، 3[GHz] را تایپ کنید . |
مرحله 2: دامنه فرکانس، مدال
1 | در پنجره Model Builder ، روی Step 2: Frequency Domain، Modal کلیک کنید . |
2 | در پنجره تنظیمات برای دامنه فرکانس ، مدال ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ، محدوده (3[GHz],50[MHz]/50,4.2[GHz]) را تایپ کنید . |
با یک مرحله فرکانس 50 برابر دقیق تر، راه حل ها اندازه فایل مدل را در هنگام ذخیره به شدت افزایش می دهند. هنگامی که فقط پارامترهای S مورد توجه هستند، یک موضوع رایج در اکثر طراحی‌های دستگاه‌های RF غیرفعال و مایکروویو، لازم نیست همه راه‌حل‌های میدانی ذخیره شوند. با انتخاب کادرهای ذخیره در خروجی در Values of Dependent Variablesبخش، ما می توانیم بخشی از مدل را که راه حل محاسبه شده در آن ذخیره می شود، کنترل کنیم. ما فقط انتخاب حاوی این مرزها را اضافه می کنیم که در آن پارامترهای S محاسبه می شوند. اندازه پورت یکپارچه معمولاً در مقایسه با کل دامنه مدل‌سازی بسیار کوچک است، و اندازه فایل ذخیره‌شده با مرحله فرکانس دقیق‌تر، زمانی که تنها راه‌حل‌های مرزهای پورت ذخیره می‌شوند، کم و بیش از مدل جاروب فرکانس گسسته معمولی است.
4 | برای گسترش بخش Values of Dependent Variables کلیک کنید . فیلدهای Store را در زیربخش خروجی پیدا کنید . از لیست تنظیمات ، برای انتخاب ها را انتخاب کنید . |
5 | در قسمت Selections ، روی  افزودن کلیک کنید . |
6 | در کادر محاوره‌ای افزودن ، در فهرست انتخاب‌ها ، پورت 1 و پورت 2 را انتخاب کنید . |
7 | روی OK کلیک کنید . |
8 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
نتایج
میدان الکتریکی (emw) 1
از آنجایی که نتایج فقط در مرزهای پورت یکپارچه ذخیره می‌شوند، این نمودار نرم‌افزار پیش‌فرض E-field اطلاعات مفیدی ارائه نمی‌دهد.
1 | روی Results>Electric Field (emw) 1 راست کلیک کرده و Delete را انتخاب کنید . |
تمام پارامترهای S را از هر تجزیه و تحلیل در یک نمودار ایجاد کنید و آنها را با یکدیگر مقایسه کنید.
پارامتر S (emw) 1
1 | در پنجره Model Builder ، در بخش Results روی S-parameter (emw) 1 کلیک کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، برای گسترش بخش عنوان کلیک کنید . |
3 | از لیست نوع عنوان ، دستی را انتخاب کنید . |
4 | در قسمت متن عنوان ، S-parameter Comparison بین Frequency Domain Modal و Discrete Sweep را تایپ کنید . |
5 | قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت راست را انتخاب کنید . |
جهانی 2
1 | در پنجره Model Builder ، گره S-parameter (emw) 1 را گسترش دهید . |
2 | روی Results>S-parameter (emw) 1>Global 1 راست کلیک کرده و Duplicate را انتخاب کنید . |
3 | در پنجره تنظیمات برای جهانی ، بخش داده را پیدا کنید . |
4 | از فهرست مجموعه داده ، مطالعه 1/راه حل 1 (sol1) را انتخاب کنید . |
5 | برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید . |
6 | زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، چرخه را انتخاب کنید . |
جهانی 1
1 | در پنجره Model Builder ، روی Global 1 کلیک کنید . |
2 | در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | 1 | S11، FD Modal |
emw. S21dB | 1 | S21، FD Modal |
4 | در نوار ابزار S-parameter (emw) 1 ، روی  Plot کلیک کنید . |
نمودارهای به دست آمده را با آنچه در شکل 3 نشان داده شده است مقایسه کنید .
طرح اسمیت (emw) 1
زمان حل بین دو مطالعه را مقایسه کنید.
دستورالعمل زیر نحوه استفاده از ویژگی فرعی Graph Marker را برای تجزیه و تحلیل نمودارهای 1 بعدی نشان می دهد. هنگام ترسیم S11 یک فیلتر گذر باند، قطب ها مورد توجه هستند و یک نشانگر نمودار حداقل های محلی را ثبت می کند. برای تجزیه و تحلیل از دست دادن درج مانند S21، پهنای باند -3dB باند عبور را می توان از طریق یک نشانگر گراف اضافی محاسبه کرد.
پارامتر S با نشانگرهای نمودار
1 | در نوار ابزار صفحه اصلی ، روی  Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید . |
2 | در پنجره تنظیمات برای گروه طرح 1 بعدی ، پارامتر S را با نشانگرهای نمودار در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Data را پیدا کنید . از لیست مجموعه داده ، مطالعه 2/راه حل 2 (sol2) را انتخاب کنید . |
جهانی 1
1 | روی S-parameter با Graph Markers کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Add Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S11dB – S11 را انتخاب کنید . |
3 | قسمت y-Axis Data را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
اصطلاح | واحد | شرح |
emw.S11dB | دسی بل | S11 |
نشانگر نمودار 1
1 | روی Global 1 کلیک راست کرده و Graph Marker را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نشانگر ، بخش نمایش را پیدا کنید . |
3 | از لیست نمایش ، حداقل را انتخاب کنید . |
4 | از لیست Scope ، Local را انتخاب کنید . |
5 | قسمت Text Format را پیدا کنید . در قسمت نمایش متن دقیق ، 3 را تایپ کنید . |
6 | تیک Show x-coordinate را انتخاب کنید . |
7 | چک باکس Include unit را انتخاب کنید . |
8 | برای گسترش بخش Coloring and Style کلیک کنید . از لیست نقطه لنگر ، پایین سمت چپ را انتخاب کنید . |
جهانی 2
1 | در پنجره Model Builder ، روی S-parameter with Graph Markers کلیک راست کرده و Global را انتخاب کنید . |
2 | در پنجره تنظیمات برای جهانی ، روی Replace Expression در گوشه سمت راست بالای بخش y-Axis Data کلیک کنید . از منو، Component 1 (comp1)>Electromagnetic Waves، Frequency Domain>Ports>S-parameter، dB>emw.S21dB – S21 را انتخاب کنید . |
نشانگر نمودار 1
1 | روی Global 2 کلیک راست کرده و Graph Marker را انتخاب کنید . |
2 | در پنجره تنظیمات برای نمودار نشانگر ، بخش نمایش را پیدا کنید . |
3 | از لیست حالت نمایش ، پهنای باند را انتخاب کنید . |
4 | قسمت Text Format را پیدا کنید . در قسمت نمایش متن دقیق ، 3 را تایپ کنید . |
5 | چک باکس Include unit را انتخاب کنید . |
6 | قسمت Coloring and Style را پیدا کنید . تیک Show frame را انتخاب کنید .  |
سنگ محک 1
1 | در نوار ابزار نتایج ، روی  Data کلیک کنید و Touchstone را انتخاب کنید . |
2 | در پنجره تنظیمات برای Touchstone ، بخش Output را پیدا کنید . |
3 | در قسمت متن Filename ، coupled_line_filter_touchstone.s2p را تایپ کنید . |
4 | از لیست فرمت پارامتر ، مقدار در دسی بل و زاویه را انتخاب کنید . |
5 |  روی صادرات کلیک کنید . |
هشدار 1
هشدار را مرور کنید. از آنجایی که یک جارو پورت انجام نمی شود، راه حل برای ایجاد یک ماتریس کامل پارامتر S ناقص است. صادرات Touchstone فرض می کند که مدل شبیه سازی یک شبکه متقابل است و یک ماتریس متقارن ایجاد می کند.
