موارد زیر فرض می‌کند که بسته‌های ترمودینامیکی خارجی را از یک نرم‌افزار سازگار با CAPE-OPEN به روشی که در نصب بسته‌های ترمودینامیکی خارجی – یک مثال ذکر شده است، نصب کرده‌اید .
گره ترمودینامیک را پیدا کرده و برای افزودن یک سیستم ترمودینامیک خارجی کلیک راست کنید ( شکل 10-2 ). با استفاده از رابط مهندسی واکنش یا شیمی ، می‌توانید با انتخاب سیستم ترمودینامیک خارجی از بخش ترمودینامیک نوار ابزار مهندسی واکنش یا شیمی، یک بسته خارجی اضافه کنید .
PROPERTY PACKAGE را انتخاب کنید
همه بسته های نصب شده، از ارائه دهندگانی مانند COCO/TEA، Aspen Properties و غیره، در ترمودینامیکی سیستم جادوگر موجود هستند ( شکل 10-9 ). یکی از بسته ها را انتخاب کنید و روی دکمه Finish
( ) در گوشه سمت راست بالای ویزارد کلیک کنید تا بسته را به عنوان گره سیستم ترمودینامیک خارجی در زیر گره ترمودینامیک اضافه کنید .
( ) در گوشه سمت راست بالای ویزارد کلیک کنید تا بسته را به عنوان گره سیستم ترمودینامیک خارجی در زیر گره ترمودینامیک اضافه کنید .هنگام افزودن بسته، برچسب پیش‌فرض آن، فازهای موجود را منعکس می‌کند. به عنوان مثال، یک گره با برچسب سیستم بخار- مایع (خارجی) هنگام اضافه کردن یک بسته خارجی حاوی یک بخار و یک فاز مایع ایجاد می شود. نام سیستم را می توان با استفاده از قسمت متن برچسب در پنجره تنظیمات سیستم تغییر داد.

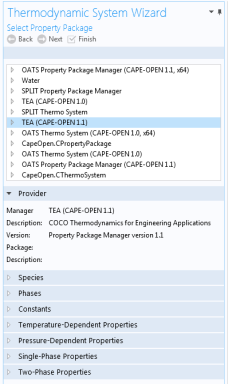

شکل 10-9: سیستم های ترمودینامیکی خارجی موجود. از جادوگر سیستم ترمودینامیکی برای مرور محتویات سیستم های ترمودینامیکی خارجی نصب شده روی سیستم خود استفاده کنید. مثال بسته های ارسال شده با ارائه دهنده COCO را نشان می دهد.
تنظیمات
انتخاب گره سیستم ترمودینامیکی خارجی تنظیمات سیستم ترمودینامیکی را با بخش هایی برای گونه های موجود، فازها، خواص گونه ها و خواص مخلوط نشان می دهد. ویرایش متن در قسمت Label text نام سیستم را تغییر می دهد. در زیر توضیحاتی در مورد تنظیمات سیستم ترمودینامیکی ارائه شده است.
ارائه دهنده
حاوی اطلاعاتی درباره ارائه‌دهنده سیستم ترمودینامیکی خارجی مانند نسخه، انطباق با CAPE-OPEN، و توضیح کوتاهی از نرم‌افزار خارجی ارائه‌دهنده سیستم ترمودینامیکی است.
گونه ها
گونه های موجود در سیستم ترمودینامیکی انتخاب شده را فهرست می کند.
فاز
فازهای موجود در سیستم ترمودینامیکی انتخاب شده را فهرست می کند، به عنوان مثال گاز، مایع، گاز-بخار، یا مایع-مایع.
خواص گونه ها
مقادیر پارامتر یا توابعی را که ویژگی‌های گونه‌ها را توصیف می‌کنند، برای مثال جرم مولی، و ویژگی‌های موجود برای ترکیبات خالص، مانند چگالی به عنوان تابعی از دما، فهرست می‌کند.
خواص مخلوط
توابع موجود را که خصوصیات مخلوط را توصیف می کنند فهرست می کند. یک مثال چگالی یک مخلوط غیر ایده آل به عنوان تابعی از ترکیب است.

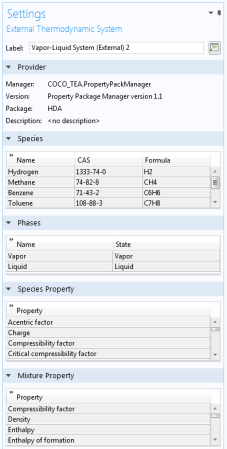

شکل 10-10: پنجره تنظیمات برای یک سیستم ترمودینامیکی خارجی.
 | عملکرد ترمودینامیکی از ماندگاری بسته پشتیبانی می کند . این بدان معنی است که یک فایل mph برای مدلی که از یک سیستم ترمودینامیکی استفاده می کند، تعریف بسته را در فایل ذخیره می کند. شما می توانید از فایل mph برای دسترسی به یک سیستم ترمودینامیکی تعریف شده در مدل مربوطه بدون نیاز به ذخیره سیستم ترمودینامیکی به عنوان یک فایل جداگانه استفاده کنید. |
