نه شاخه اصلی وجود دارد – آکوستیک فشار، امواج الاستیک، برهم کنش آکوستیک-ساختار، هواآکوستیک، آکوستیک ترموویسکوز، اولتراسوند، آکوستیک هندسی، آکوستیک لوله‌ها، و جریان صوتی – و هر یک از رابط‌های فیزیک در اینجا به اختصار توضیح داده می‌شوند و پس از آن رابط فیزیک توضیح داده می‌شود . راهنمای بر اساس ابعاد فضا و نوع مطالعه فهرستی از در دسترس بودن رابط فیزیک بر اساس ابعاد فضا و انواع مطالعه از پیش تعیین شده.
آکوستیک فشار
شاخه آکوستیک فشار (
) دارای رابط هایی است که میدان صوتی با فشار p توصیف می شود . رابط فیزیک مشکلات آکوستیک را در حوزه فرکانس با استفاده از فشار آکوستیک، رابط دامنه فرکانس ( ) حل می کند، جایی که معادله هلمهولتز حل می شود. سیستم‌های گذرا با استفاده از آکوستیک فشار، رابط گذرا ( ) مدلسازی می‌شوند که در آن معادله موج کلاسیک حل می‌شود. جلوه‌های غیرخطی را می‌توان با استفاده از ویژگی آکوستیک غیرخطی (Westervelt) در اینجا گنجاند. رابط آکوستیک حالت مرزی ( ) برای مطالعه حالت های انتشار در موجبرها و مجراها استفاده می شود (در یک فرکانس معین، تنها مجموعه محدودی از اشکال موج می توانند در فاصله طولانی منتشر شوند).
) دارای رابط هایی است که میدان صوتی با فشار p توصیف می شود . رابط فیزیک مشکلات آکوستیک را در حوزه فرکانس با استفاده از فشار آکوستیک، رابط دامنه فرکانس (
) حل می کند، جایی که معادله هلمهولتز حل می شود. سیستم‌های گذرا با استفاده از آکوستیک فشار، رابط گذرا (
) مدلسازی می‌شوند که در آن معادله موج کلاسیک حل می‌شود. جلوه‌های غیرخطی را می‌توان با استفاده از ویژگی آکوستیک غیرخطی (Westervelt) در اینجا گنجاند. رابط آکوستیک حالت مرزی (
) برای مطالعه حالت های انتشار در موجبرها و مجراها استفاده می شود (در یک فرکانس معین، تنها مجموعه محدودی از اشکال موج می توانند در فاصله طولانی منتشر شوند).

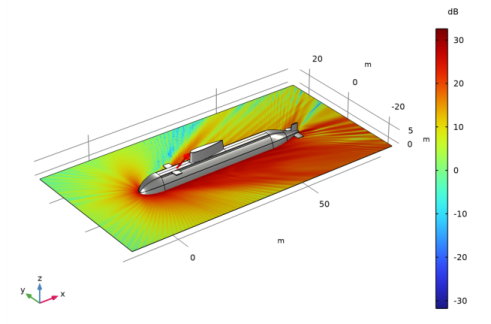

شکل 4: SPL پراکنده یک بدنه زیردریایی مدل سازی شده با فرمول Asymptotic Scattering.
برای حل موثر پرتوهای بزرگ و مسائل پراکندگی، آکوستیک فشار، رابط عنصر مرزی ( ) معادله هلمهولتز را با استفاده از روش المان مرزی (BEM) حل می کند. رابط کاملاً چند فیزیک فعال است و به طور یکپارچه با رابط های مبتنی بر المان محدود، هم آکوستیک و هم ساختاری جفت می شود. رابط فشار آکوستیک، زمان صریح ( ) از یک روش صریح زمان مبتنی بر المان های محدود گالرکین ناپیوسته برای حل موثر مسائل گذرا بزرگ استفاده می کند. می توان آن را به رابط امواج الاستیک، Time Explicit جفت کرد. در نهایت، دو رابط برای مدلسازی آکوستیک فرکانس بالا وجود دارد: آکوستیک فشار، پراکندگی مجانبی ( ) برای مشکلات پراکندگی، و آکوستیک فشار، Kirchhoff-Helmholtz ( ) برای مشکلات تشعشع.
) معادله هلمهولتز را با استفاده از روش المان مرزی (BEM) حل می کند. رابط کاملاً چند فیزیک فعال است و به طور یکپارچه با رابط های مبتنی بر المان محدود، هم آکوستیک و هم ساختاری جفت می شود. رابط فشار آکوستیک، زمان صریح (
) از یک روش صریح زمان مبتنی بر المان های محدود گالرکین ناپیوسته برای حل موثر مسائل گذرا بزرگ استفاده می کند. می توان آن را به رابط امواج الاستیک، Time Explicit جفت کرد. در نهایت، دو رابط برای مدلسازی آکوستیک فرکانس بالا وجود دارد: آکوستیک فشار، پراکندگی مجانبی (
) برای مشکلات پراکندگی، و آکوستیک فشار، Kirchhoff-Helmholtz (
) برای مشکلات تشعشع.انواع زیادی از شرایط مرزی، از جمله دیوارهای سخت صدا و شرایط برای اعمال منابع موجود است. شرایط تشعشع، تقارن، دوره ای و پورت برای مدل سازی مرزهای باز وجود دارد. شرایط امپدانس شامل مدل هایی برای قسمت های مختلف گوش انسان، پوست انسان، مدل های مدار ساده RCL و غیره می باشد. رابط های فیزیک نیز چندین مدل سیال دارند که به روشی همگن، رفتار انتشار صدا را در رسانه های پیچیده تر تقلید می کنند. این شامل انتشار در مواد متخلخل یا فیبری (ویژگی حوزه Poroacoustics)، انتشار در ساختارهای باریک مقطع ثابت (ویژگی حوزه آکوستیک منطقه باریک)، و مدل‌های سیال برای تعریف رفتار جذب حجمی است. منابع نقطه ای تک قطبی، دوقطبی و چهار قطبی نیز می توانند اعمال شوند. به اصطلاح لایه های کاملاً منطبق (PML) نیز برای کوتاه کردن یک دامنه محاسباتی نامحدود در حوزه زمان و فرکانس در دسترس هستند. در نهایت، ویژگی محاسبه میدان خارجی را می توان برای تعیین فشار در هر نقطه خارج از حوزه محاسباتی استفاده کرد. نتایج و قابلیت های تجزیه و تحلیل اختصاصی برای تجسم الگوی تشعشع میدان بیرونی (نزدیک و دور) در نمودارهای قطبی، دو بعدی و سه بعدی وجود دارد.

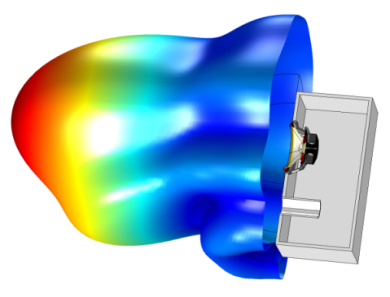

شکل 5: نمودار حباب سه بعدی از الگوی تابش بلندگو در 3000 هرتز. از مدل محفظه بلندگوی تهویه شده موجود در کتابخانه برنامه.
امواج الاستیک
شاخه امواج الاستیک ( ) شامل رابط های فیزیک و رابط های چندفیزیکی برای مدل سازی انتشار امواج الاستیک خطی در جامدات، مواد متخلخل و مواد پیزوالکتریک است. در صورت لزوم، رابط‌ها به آسانی با حوزه‌های سیال با استفاده از کوپلینگ‌های چندفیزیکی داخلی جفت می‌شوند.
) شامل رابط های فیزیک و رابط های چندفیزیکی برای مدل سازی انتشار امواج الاستیک خطی در جامدات، مواد متخلخل و مواد پیزوالکتریک است. در صورت لزوم، رابط‌ها به آسانی با حوزه‌های سیال با استفاده از کوپلینگ‌های چندفیزیکی داخلی جفت می‌شوند.رابط های فیزیک در این شاخه عبارتند از:
• | مکانیک جامدات (امواج الاستیک) (  )، برای مدلسازی امواج الاستیک در جامدات. شرط مرزی بندر به طور خاص برای مدلسازی و مدیریت حالت‌های انتشار مختلف در ساختارهای موجبر الاستیک اجرا می‌شود. |
• | امواج Poroelastic (  )، برای مدل سازی دقیق انتشار صدا در یک ماده متخلخل. این شامل اتصال دو طرفه بین تغییر شکل ماتریس متخلخل جامد و امواج فشار در سیال اشباع است. رابط فیزیک معادلات Biot را در حوزه فرکانس حل می کند. این شامل دو فرمول برای مکانیسم‌های از دست دادن است: Biot (تلفات چسبناک) برای مدلسازی سنگ‌ها و خاک‌ها و Biot-Allard (تلفات حرارتی و چسبناک) برای مواد جاذب صدا در هوا. |
• | امواج الاستیک، زمان صریح (  )، برای مدلسازی انتشار امواج الاستیک خطی در جامدات با استفاده از فرمول گالرکین ناپیوسته، فرمول صریح زمان. این رابط برای مدل سازی مشکلات بزرگ با یک روش کارآمد حافظه مناسب است. |
• | امواج پیزوالکتریک، رابط چندفیزیکی صریح زمان (  ) برای مدلسازی امواج الاستیک خطی در مواد پیزوالکتریک با استفاده از فرمول گالرکین ناپیوسته، فرمول صریح زمان. این رابط برای مدل سازی مشکلات بزرگ با یک روش کارآمد حافظه مناسب است. |
تعامل آکوستیک سازه
شاخه تعامل آکوستیک-ساختار ( ) دارای رابط هایی است که برای پدیده هایی اعمال می شود که فشار سیال باعث ایجاد بار بر روی حوزه جامد می شود و شتاب ساختاری دامنه سیال را در سراسر مرز مایع-جامد تحت تأثیر قرار می دهد.
) دارای رابط هایی است که برای پدیده هایی اعمال می شود که فشار سیال باعث ایجاد بار بر روی حوزه جامد می شود و شتاب ساختاری دامنه سیال را در سراسر مرز مایع-جامد تحت تأثیر قرار می دهد.رابط های فیزیک در این شاخه عبارتند از:
• | تعامل آکوستیک-جامد، دامنه فرکانس (  ) و تعامل صوتی- جامد،  رابط های چندفیزیکی گذرا ( ). |
• | تعامل آکوستیک پوسته، دامنه فرکانس (  ) و تعامل آکوستیک پوسته،  رابط های چندفیزیکی گذرا ( ). |
• | تعامل آکوستیک-پیزوالکتریک، دامنه فرکانس (  ) و تعامل آکوستیک-پیزوالکتریک،  رابط های چندفیزیکی گذرا ( ) که از حل و مدل سازی میدان الکتریکی در یک ماده پیزوالکتریک پشتیبانی می کند. کوپلینگ پیزوالکتریک می تواند به شکل بار تنش یا بار کرنش باشد. |
• | رابط های چندفیزیکی برهم کنش امواج صوتی- جامد- پورالاستیک (  ) و برهم کنش امواج صوتی- پورالاستیک (  ) . |
• | تعامل آکوستیک-جامد،  رابط چندفیزیکی صریح زمان ( ). |
رابط های مولتی فیزیک از دو یا چند فیزیک منفرد تشکیل شده اند، به عنوان مثال، آکوستیک فشار، دامنه فرکانس و مکانیک جامد همراه با یک جفت چندفیزیکی، در اینجا جفت مرزی ساختار آکوستیک. بسیاری از کوپلینگ‌های بیشتری پشتیبانی می‌شوند، به عنوان مثال، اتصالات آکوستیک فشار به غشاء یا رابط‌های Dynamics Multibody.
هواآکوستیک
آکوستیک همرفتی دقیق (نویز/صدای متحمل جریان) که تعامل یک طرفه یک جریان سیال پس‌زمینه با یک میدان صوتی را شبیه‌سازی می‌کند، با استفاده از رابط‌های فیزیک موجود در شاخه Aeroacoustics ( ) مدلسازی می‌شود . جفت بین مکانیک سیالات و آکوستیک مبتنی بر حل مجموعه معادلات حاکم خطی شده با استفاده از روش‌های عناصر محدود تثبیت شده است. به این ترتیب، تغییرات صوتی متغیرهای صوتی را در بالای یک جریان میانگین پس‌زمینه ثابت حل می‌کنید. رابط های فیزیک مختلف وجود دارد که معادلات حاکم را تحت تقریب های فیزیکی مختلف حل می کند.
. جفت بین مکانیک سیالات و آکوستیک مبتنی بر حل مجموعه معادلات حاکم خطی شده با استفاده از روش‌های عناصر محدود تثبیت شده است. به این ترتیب، تغییرات صوتی متغیرهای صوتی را در بالای یک جریان میانگین پس‌زمینه ثابت حل می‌کنید. رابط های فیزیک مختلف وجود دارد که معادلات حاکم را تحت تقریب های فیزیکی مختلف حل می کند.• | رابط های خطی شده Navier-Stokes، Frequency Domain (  ) و Navier-Stokes خطی شده، Transient (  ) برای شبیه سازی هواآکوستیک استفاده می شود که می تواند با حل معادلات خطی Navier-Stokes برای تغییرات صوتی در فشار، سرعت و دما توصیف شود. رابط خطی Navier-Stokes، حالت مرزی (  ) برای محاسبه و شناسایی حالت های انتشار و غیر انتشار در موجبرها و مجراها در حضور یک جریان پس زمینه استفاده می شود. |
• | اویلر خطی شده، رابط دامنه فرکانس (  ) و اویلر خطی شده، رابط گذرا (  ) معادلات اویلر خطی شده را حل می کنند. آنها برای محاسبه تغییرات صوتی در چگالی، سرعت و فشار در حضور یک جریان متوسط پس زمینه ثابت که به خوبی با جریان گاز ایده آل تقریب می شود، استفاده می شوند. اویلر خطی شده، رابط حالت مرزی (  ) برای محاسبه و شناسایی حالت های انتشار و غیر انتشار در موجبرها و مجراها در حضور یک جریان پس زمینه استفاده می شود. |
• | رابط های جریان پتانسیل خطی شده، دامنه فرکانس (  ) و جریان پتانسیل خطی شده، گذرا (  ) تعامل یک جریان پتانسیل پس زمینه ثابت با یک میدان صوتی را مدل می کنند. این رابط های فیزیک فقط برای مواردی مناسب هستند که جریان نامرغوب است و به دلیل چرخش ناپذیر، هیچ گردابی ندارد. جریان پس‌زمینه معمولاً برای استفاده از رابط جریان پتانسیل فشرده (  ) حل می‌شود. |
• | جریان پتانسیل خطی شده، رابط حالت مرزی (  ) برای مطالعه مشکلات صوتی حالت مرزی در یک میدان جریان پس‌زمینه استفاده می‌شود. معمولاً برای تعیین منابع در ورودی مجاری استفاده می شود. |
آکوستیک ترموویسکوز
رابط های فیزیک زیر شاخه ترموویسکوز آکوستیک () برای مدل سازی دقیق آکوستیک در هندسه هایی با ابعاد کوچک استفاده می شود. در نزدیکی دیوارها لایه های مرزی چسبناک و حرارتی (عمق نفوذ) وجود دارد. در اینجا، تلفات ویسکوز ناشی از برش و هدایت حرارتی به دلیل شیب زیاد مهم می شود. به همین دلیل لازم است اثرات هدایت حرارتی و تلفات ویسکوز به طور صریح در معادلات حاکم گنجانده شود. برای مثال، آکوستیک ترموویسکوز هنگام مدلسازی پاسخ مبدل‌های کوچک مانند میکروفون‌ها و گیرنده‌ها استفاده می‌شود. کاربردهای دیگر شامل تجزیه و تحلیل بازخورد در سمعک و دستگاه های تلفن همراه یا مطالعه ارتعاشات میرا سازه های MEMS است. در این مورد، یک جفت به رابط ترموالاستیسیته برای ارزیابی دقیق میرایی وجود دارد. در حوزه زمان،
) برای مدل سازی دقیق آکوستیک در هندسه هایی با ابعاد کوچک استفاده می شود. در نزدیکی دیوارها لایه های مرزی چسبناک و حرارتی (عمق نفوذ) وجود دارد. در اینجا، تلفات ویسکوز ناشی از برش و هدایت حرارتی به دلیل شیب زیاد مهم می شود. به همین دلیل لازم است اثرات هدایت حرارتی و تلفات ویسکوز به طور صریح در معادلات حاکم گنجانده شود. برای مثال، آکوستیک ترموویسکوز هنگام مدلسازی پاسخ مبدل‌های کوچک مانند میکروفون‌ها و گیرنده‌ها استفاده می‌شود. کاربردهای دیگر شامل تجزیه و تحلیل بازخورد در سمعک و دستگاه های تلفن همراه یا مطالعه ارتعاشات میرا سازه های MEMS است. در این مورد، یک جفت به رابط ترموالاستیسیته برای ارزیابی دقیق میرایی وجود دارد. در حوزه زمان،از آنجایی که برای مدلسازی آکوستیک ترموویسکوز به شرح مفصلی نیاز است، رابط فیزیک به طور همزمان فشار صوتی p ، بردار سرعت ذرات u و تغییرات دمای آکوستیک T را حل می‌کند .

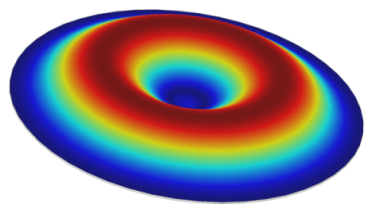

شکل 6: تغییر شکل دیافراگم (یا غشاء) در 12 کیلوهرتز در مدل میکروفون خازنی متقارن محوری موجود در کتابخانه برنامه.
در رابط صوتی Thermoviscous, Frequency Domain ( )، معادلات حاکم در فرمول بندی زمان هارمونیک پیاده سازی شده و در حوزه فرکانس حل می شوند. رابط در فرمول میدان پراکنده داده شده است. شرایط مرزی مکانیکی و حرارتی وجود دارد. این رابط در فرمول بندی حوزه زمانی، آکوستیک ترموویسکوز، رابط گذرا ( ) وجود دارد. رابط Thermoviscous Acoustics، Boundary Mode ( ) برای محاسبه و شناسایی حالت های انتشار و غیر انتشار در موجبرها و مجراها استفاده می شود. رابط یک تحلیل حالت مرزی را بر روی یک مرز، ورودی یا مقطع یک موجبر یا مجرای با ابعاد کوچک انجام می دهد. چندین رابط مولتی فیزیک شامل آکوستیک ترموویسکوز نیز وجود دارد:
)، معادلات حاکم در فرمول بندی زمان هارمونیک پیاده سازی شده و در حوزه فرکانس حل می شوند. رابط در فرمول میدان پراکنده داده شده است. شرایط مرزی مکانیکی و حرارتی وجود دارد. این رابط در فرمول بندی حوزه زمانی، آکوستیک ترموویسکوز، رابط گذرا (
) وجود دارد. رابط Thermoviscous Acoustics، Boundary Mode (
) برای محاسبه و شناسایی حالت های انتشار و غیر انتشار در موجبرها و مجراها استفاده می شود. رابط یک تحلیل حالت مرزی را بر روی یک مرز، ورودی یا مقطع یک موجبر یا مجرای با ابعاد کوچک انجام می دهد. چندین رابط مولتی فیزیک شامل آکوستیک ترموویسکوز نیز وجود دارد:• | تعامل آکوستیک-ترموویسکوز آکوستیک، رابط چندفیزیکی دامنه فرکانس (  ) که شامل آکوستیک فشار، دامنه فرکانس و ویژگی جفت مرز آکوستیک ترموویسکوز آکوستیک است. جفت کردن حوزه آکوستیک ترموویسکوز با یک حوزه آکوستیک فشار نیز ساده است، با شرایط چندفیزیکی از پیش تعریف شده. |
• | یک واسط چندفیزیکی برهمکنش ترموویسکوز آکوستیک-جامد، دامنه فرکانس (  ) برای حل مشکلات ارتعاشی-آکوستیک جفت شده موجود است. به عنوان مثال، این می تواند برای مدل سازی مبدل های کوچک الکتروآکوستیک یا میرایی در دستگاه های MEMS استفاده شود. این شامل مکانیک جامدات و اتصال چندفیزیکی از پیش تعریف شده به آکوستیک ترموویسکوز است. |
• | تعامل آکوستیک-پوسته ترموویسکوز، رابط چندفیزیکی دامنه فرکانس (  ) برای مدلسازی تعاملات بین پوسته‌ها و آکوستیک در ابعاد کوچک استفاده می‌شود. به عنوان مثال، این می تواند برای تجزیه و تحلیل ارتعاشات میرایی پوسته در سمعک و جلوگیری از مشکلات بازخورد استفاده شود. |
• | برهمکنش ترموویسکوز آکوستیک-ترموالاستیسیته، دامنه فرکانس (  ) و رابط های ترموویسکوز آکوستیک-ترموالاستیسیته، گذرا (  ) واسط های تخصصی چندفیزیکی برای مدل سازی اثرات همراه میرایی ویسکوزیته، ساختاری و حرارتی در یک مجموعه میرایی ویسکوزیته هستند. |
سونوگرافی
دو رابط اختصاصی تحت شاخه اولتراسوند ( ) وجود دارد.
) وجود دارد.• | معادله موج همرفتی،  رابط زمان صریح ( ) که برای حل مسائل آکوستیک خطی گذرای بزرگ که حاوی طول موج‌های زیادی در یک جریان پس‌زمینه ساکن هستند استفاده می‌شود. به طور کلی، رابط برای مدلسازی انتشار سیگنال‌های صوتی در فواصل بزرگ نسبت به طول موج، به عنوان مثال، مشکلات فراصوت خطی، مناسب است. حوزه های کاربردی شامل فلومترهای اولتراسوند و سایر سنسورهای اولتراسوند است که زمان پرواز یک پارامتر مهم است. |
• | رابط آکوستیک فشار غیرخطی، زمان صریح (  ) برای مدلسازی انتشار امواج صوتی غیرخطی با دامنه بالا استفاده می‌شود. عملکرد ویژه ای برای گرفتن شوک وجود دارد. زمینه های کاربردی شامل کاربردهای زیست پزشکی، به عنوان مثال، تصویربرداری اولتراسونیک و سونوگرافی متمرکز با شدت بالا (HIFU) است. کاربردها به سونوگرافی محدود نمی شوند. |
هر دو رابط شامل لایه های جذبی هستند که برای تنظیم شرایط مرزی غیر بازتابنده موثر استفاده می شوند. هر دو اینترفیس همچنین با امواج الاستیک، Time Explicit با استفاده از کوپلینگ های چندفیزیکی داخلی همراه می شوند. رابط ها بر اساس روش گالرکین ناپیوسته هستند و از حل کننده صریح زمان استفاده می کنند. روش بسیار ناب حافظه است.
آکوستیک هندسی
دو رابط فیزیک در شاخه هندسی آکوستیک وجود دارد: رابط معادله انتشار صوتی و رابط آکوستیک پرتو. هر دو برای مدل سازی آکوستیک در محدوده فرکانس بالا که در آن طول موج به طور قابل توجهی کوچکتر از ویژگی های هندسی مشخصه است استفاده می شود.
رابط فیزیک Ray Acoustics برای محاسبه مسیر، فاز و شدت پرتوهای آکوستیک استفاده می شود. این رابط را می توان برای مدل سازی مشکلات صوتی اتاق مانند سالن های کنسرت، سالن های سخنرانی، یا کابین ماشین و بسیاری از محیط های بیرونی و زیر آب استفاده کرد. رابط دارای یک مجموعه داده گیرنده اختصاصی است که برای ایجاد نمودار پاسخ ضربه ای استفاده می شود. معیارهای صوتی اتاق عینی مانند وضوح، تعریف و زمان طنین را می توان تجزیه و تحلیل کرد.
رابط معادله انتشار آکوستیک معادله انتشار را برای توزیع چگالی انرژی صوتی برای مدلسازی آکوستیک اتاق داخلی در ساختمان‌ها و سالن‌های کنسرت حل می‌کند. به عنوان عناصر محدود انرژی نیز شناخته می شود.
آکوستیک لوله
رابط های Pipe Acoustics، Transient ( ) و Pipe Acoustics، Frequency Domain ( ) برای مدل سازی انتشار امواج صوتی در سیستم های لوله انعطاف پذیر 1 بعدی استفاده می شود. معادلات به روشی کلی فرموله می شوند تا اثرات انطباق دیواره لوله را در بر گیرند و امکان جریان پس زمینه ثابت را فراهم کنند. رابط های لوله را می توان به حوزه های آکوستیک فشار با استفاده از کوپلینگ چندفیزیکی Acoustic-Pipe Acoustics Connection داخلی متصل کرد.
) و Pipe Acoustics، Frequency Domain (
) برای مدل سازی انتشار امواج صوتی در سیستم های لوله انعطاف پذیر 1 بعدی استفاده می شود. معادلات به روشی کلی فرموله می شوند تا اثرات انطباق دیواره لوله را در بر گیرند و امکان جریان پس زمینه ثابت را فراهم کنند. رابط های لوله را می توان به حوزه های آکوستیک فشار با استفاده از کوپلینگ چندفیزیکی Acoustic-Pipe Acoustics Connection داخلی متصل کرد.جریان آکوستیک
دو رابط multiphysics تحت شاخه جریان آکوستیک ( ) وجود دارد. هر دو رابط دارای کوپلینگ‌های چندفیزیکی دامنه و مرزی اختصاصی برای مدلسازی پدیده‌های جریان آکوستیک هستند، یعنی تولید جریان توسط یک میدان صوتی. جریان صوتی از آکوستیک فشار ( ) با استفاده از یک تئوری موثر، آکوستیک فشار، دامنه فرکانس را به جریان آرام متصل می کند. جریان صوتی از آکوستیک ترموویسکوز ( ) آکوستیک ترموویسکوز، دامنه فرکانس به جریان آرام شامل وضوح کامل لایه های مرزی آکوستیک را زوج می کند.
) وجود دارد. هر دو رابط دارای کوپلینگ‌های چندفیزیکی دامنه و مرزی اختصاصی برای مدلسازی پدیده‌های جریان آکوستیک هستند، یعنی تولید جریان توسط یک میدان صوتی. جریان صوتی از آکوستیک فشار (
) با استفاده از یک تئوری موثر، آکوستیک فشار، دامنه فرکانس را به جریان آرام متصل می کند. جریان صوتی از آکوستیک ترموویسکوز (
) آکوستیک ترموویسکوز، دامنه فرکانس به جریان آرام شامل وضوح کامل لایه های مرزی آکوستیک را زوج می کند.راهنمای رابط فیزیک بر اساس ابعاد فضا و نوع مطالعه
جدول زیر رابط های فیزیک موجود به طور خاص با این ماژول را علاوه بر آنهایی که در مجوز اولیه COMSOL Multiphysics موجود است، فهرست می کند.
رابط فیزیک | آیکون | برچسب بزنید | ابعاد فضایی | نوع مطالعه موجود | |
 آکوستیک | |||||
 آکوستیک فشار | |||||
آکوستیک فشار، حوزه فرکانس 1 |  | acpr | همه ابعاد | فرکانس ویژه؛ حوزه فرکانس ; دامنه فرکانس، معین; تجزیه و تحلیل حالت (فقط مدل های متقارن محوری 2 بعدی و 1 بعدی)؛ تجزیه و تحلیل حالت مرزی (فقط مدل های متقارن محوری سه بعدی و دو بعدی) | |
آکوستیک فشار، گذرا |  | عمل کرد | همه ابعاد | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; وابسته به زمان؛ وابسته به زمان، معین تجزیه و تحلیل حالت (فقط مدل های متقارن محوری 2 بعدی و 1 بعدی) | |
آکوستیک فشار، حالت مرزی |  | acbm | 3 بعدی، متقارن محوری 2 بعدی | تحلیل حالت | |
آکوستیک فشار، عناصر مرزی |  | پابه | 3 بعدی، 2 بعدی | دامنه بسامد | |
آکوستیک فشار، زمان صریح |  | پت | متقارن محوری سه بعدی، دو بعدی، دو بعدی | وابسته به زمان | |
آکوستیک فشار، پراکندگی مجانبی |  | پس | سه بعدی | دامنه بسامد | |
آکوستیک فشار، Kirchhoff-Helmholtz |  | پاک | سه بعدی | دامنه بسامد | |
 امواج الاستیک | |||||
مکانیک جامدات (امواج الاستیک) 1 |  | جامد | متقارن محوری سه بعدی، دو بعدی، دو بعدی | ثابت؛ فرکانس ویژه؛ فرکانس ویژه، پیش تنیده؛ تجزیه و تحلیل حالت؛ وابسته به زمان؛ وابسته به زمان، معین مدل مرتبه کاهش یافته وابسته به زمان. دامنه بسامد؛ دامنه فرکانس، معین; حوزه فرکانس، پیش تنیده؛ حوزه فرکانس، پیش تنیده، مدال; دامنه فرکانس، مدل مرتبه کاهش یافته معین. دامنه فرکانس، مدل سفارش کاهش یافته AWE. مدل مرتبه کاهش یافته مودال | |
امواج Poroelastic |  | خز | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
امواج الاستیک، زمان صریح |  | قبل از | متقارن محوری سه بعدی، دو بعدی، دو بعدی | وابسته به زمان | |
امواج پیزوالکتریک، زمان صریح |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | وابسته به زمان | |
 تعامل آکوستیک سازه | |||||
تعامل صوتی و جامد، دامنه فرکانس 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
برهم کنش آکوستیک-جامد، گذرا 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; وابسته به زمان؛ وابسته به زمان، معین | |
تعامل آکوستیک پوسته، دامنه فرکانس 2،3 |  | – | 3 بعدی، متقارن محوری 2 بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
تعامل آکوستیک-پوسته، گذرا 2، 3 |  | – | 3 بعدی، متقارن محوری 2 بعدی | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; وابسته به زمان؛ وابسته به زمان، معین | |
تعامل آکوستیک-پیزوالکتریک، دامنه فرکانس 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
اندرکنش آکوستیک-پیزوالکتریک، گذرا 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; وابسته به زمان؛ وابسته به زمان، معین | |
برهمکنش امواج صوتی-جامد-پورالاستیک 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
برهمکنش امواج صوتی-پورالاستیک 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
تعامل آکوستیک-جامد، زمان صریح |  | – | 3 بعدی، 2 بعدی | حوزه زمانی | |
 هواآکوستیک | |||||
اویلر خطی شده، دامنه فرکانس |  | چپ | 3 بعدی، 2 بعدی، متقارن محوری 2 بعدی، 1 بعدی | دامنه بسامد؛ فرکانس ویژه | |
اویلر خطی، گذرا |  | اجازه دهید | 3 بعدی، 2 بعدی، متقارن محوری 2 بعدی، 1 بعدی | وابسته به زمان | |
اویلر خطی شده، حالت مرزی |  | لبم | 3 بعدی، متقارن محوری 2 بعدی | تحلیل حالت | |
جریان پتانسیل خطی شده، دامنه فرکانس |  | ae | همه ابعاد | دامنه بسامد؛ تجزیه و تحلیل حالت (فقط مدل های متقارن محوری 2 بعدی و 1 بعدی) | |
جریان پتانسیل خطی شده، گذرا |  | aetd | همه ابعاد | دامنه بسامد؛ وابسته به زمان؛ تجزیه و تحلیل حالت (فقط مدل های متقارن محوری 2 بعدی و 1 بعدی) | |
جریان پتانسیل خطی، حالت مرزی |  | aebm | 3 بعدی، متقارن محوری 2 بعدی | تحلیل حالت | |
جریان پتانسیل تراکم پذیر |  | cpf | همه ابعاد | ثابت؛ وابسته به زمان | |
خطی شده ناویر-استوکس، دامنه فرکانس |  | lnsf | 3 بعدی، 2 بعدی، متقارن محوری 2 بعدی، 1 بعدی | دامنه بسامد؛ فرکانس ویژه | |
خطی شده ناویر-استوکس، گذرا |  | lnst | 3 بعدی، 2 بعدی، متقارن محوری 2 بعدی و 1 بعدی | وابسته به زمان | |
ناویر-استوکس خطی شده، حالت مرزی |  | lnsbm | 3 بعدی، متقارن محوری 2 بعدی | تحلیل حالت | |
 آکوستیک ترموویسکوز | |||||
آکوستیک ترموویسکوز، دامنه فرکانس |  | رو به رو | همه ابعاد | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; تجزیه و تحلیل حالت (فقط مدل های متقارن محوری 2 بعدی و 1 بعدی) | |
آکوستیک ترموویسکوز، گذرا |  | tatd | همه ابعاد | وابسته به زمان | |
آکوستیک ترموویسکوز، حالت مرزی |  | تبم | 3 بعدی، متقارن محوری 2 بعدی | تحلیل حالت | |
تعامل صوتی آکوستیک-ترموویسکوز، دامنه فرکانس 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; تجزیه و تحلیل حالت مرزی (فقط متقارن محوری سه بعدی و دو بعدی)؛ تحلیل حالت (فقط دو بعدی) | |
تعامل صوتی- جامد ترموویسکوز، دامنه فرکانس 3 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ویژه؛ دامنه بسامد؛ دامنه فرکانس، معین; تحلیل حالت (فقط دو بعدی) | |
تعامل آکوستیک-پوسته ترموویسکوز، دامنه فرکانس 2،3 |  | – | 3 بعدی، متقارن محوری 2 بعدی | فرکانس ویژه؛ دامنه بسامد؛ حوزه فرکانس، مدال | |
اندرکنش ترموویسکوز آکوستیک-ترموالاستیسیته، حوزه فرکانس 5 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | اغتشاش حوزه فرکانس | |
اندرکنش ترموویسکوز آکوستیک-ترموالاستیسیته، گذرا 5 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | وابسته به زمان | |
 سونوگرافی | |||||
معادله موج همرفت، زمان صریح |  | cwe | متقارن محوری سه بعدی، دو بعدی، دو بعدی | وابسته به زمان | |
آکوستیک فشار غیرخطی، زمان صریح |  | Nate | متقارن محوری سه بعدی، دو بعدی، دو بعدی | وابسته به زمان | |
 آکوستیک هندسی | |||||
ری آکوستیک |  | rac | متقارن محوری سه بعدی، دو بعدی، دو بعدی | ردیابی اشعه؛ وابسته به زمان | |
معادله انتشار آکوستیک |  | ade | سه بعدی | مقدار خاص؛ ثابت؛ وابسته به زمان | |
 آکوستیک لوله | |||||
آکوستیک لوله، دامنه فرکانس |  | pafd | 3 بعدی، 2 بعدی | فرکانس ویژه؛ دامنه بسامد | |
آکوستیک لوله، گذرا |  | patd | 3 بعدی، 2 بعدی | وابسته به زمان | |
 جریان آکوستیک | |||||
جریان آکوستیک از آکوستیک فشار |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ثابت، فرکانس گذرا | |
پخش آکوستیک از Thermoviscous Acoustics |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | فرکانس ثابت، فرکانس گذرا | |
 مکانیک سازه | |||||
مکانیک جامدات 1 |  | جامد | 3 بعدی، 2 بعدی، متقارن محوری 2 بعدی، متقارن محوری 1 بعدی، 1 بعدی | ثابت؛ فرکانس ویژه؛ فرکانس ویژه، پیش تنیده؛ تجزیه و تحلیل حالت؛ وابسته به زمان؛ وابسته به زمان، معین مدل مرتبه کاهش یافته وابسته به زمان. دامنه بسامد؛ دامنه فرکانس، معین; حوزه فرکانس، پیش تنیده؛ حوزه فرکانس، پیش تنیده، مدال; دامنه فرکانس، مدل مرتبه کاهش یافته معین. دامنه فرکانس، مدل مرتبه کاهش یافته AWE | |
پیزوالکتریک |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | ثابت؛ فرکانس ویژه؛ فرکانس ویژه، پیش تنیده؛ وابسته به زمان؛ وابسته به زمان، معین دامنه بسامد؛ دامنه فرکانس، معین; حوزه فرکانس، پیش تنیده؛ حوزه فرکانس، پیش تنیده، مدال; تجزیه و تحلیل سیگنال کوچک، حوزه فرکانس | |
انقباض مغناطیسی ، 3 ، 4 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | ثابت؛ فرکانس ویژه؛ وابسته به زمان؛ دامنه بسامد؛ تجزیه و تحلیل سیگنال کوچک، حوزه فرکانس. فرکانس ویژه، پیش تنیده؛ حوزه فرکانس، پیش تنیده | |
مگنتومکانیک ، 3،4 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | ثابت؛ فرکانس ویژه؛ وابسته به زمان؛ دامنه بسامد؛ تجزیه و تحلیل سیگنال کوچک، حوزه فرکانس. فرکانس ویژه، پیش تنیده؛ حوزه فرکانس، پیش تنیده | |
مگنتومکانیک، بدون جریان ، 3،4 |  | – | متقارن محوری سه بعدی، دو بعدی، دو بعدی | ثابت؛ فرکانس ویژه؛ وابسته به زمان؛ دامنه بسامد؛ تجزیه و تحلیل سیگنال کوچک، حوزه فرکانس. فرکانس ویژه، پیش تنیده؛ حوزه فرکانس، پیش تنیده | |
1 این رابط فیزیک همراه با بسته اصلی COMSOL ارائه شده است اما عملکردی برای این ماژول اضافه کرده است. 2 هم به ماژول مکانیک سازه و هم به ماژول آکوستیک نیاز دارد. 3 این رابط فیزیک یک جفت چندفیزیکی از پیش تعریف شده است که به طور خودکار تمام رابط های فیزیکی و ویژگی های جفت مورد نیاز را اضافه می کند. 4 به اضافه کردن ماژول AC/DC نیاز دارد. 5 هم به ماژول MEMS و هم به ماژول آکوستیک نیاز دارد. | |||||
