تالار موسیقی مجلسی
معرفی
هدف اصلی فضاهای اجرا مانند سالن های کنسرت رساندن صدایی با کیفیت بالا به مخاطب است. بنابراین شرایط آکوستیک از اهمیت بالایی برخوردار است. این شرایط را می توان به صورت عددی برای پیش بینی رفتار اتاق قبل از شروع مرحله ساختمان یا بازسازی بررسی کرد. در فضاهایی با ابعاد بزرگ در مقایسه با طول موج های مورد نظر، مانند فضاهای موجود، ردیابی پرتوهای صوتی بهترین راه حل مناسب برای شبیه سازی های عددی است.
این مدل آکوستیک سالن کوچک در Konzerthaus برلین را مطالعه می کند. این سالن با اندازه متوسط با 386 صندلی است که عمدتاً برای کنسرت های موسیقی مجلسی استفاده می شود. این مدل با رابط فیزیک Ray Acoustics تنظیم شده است . پارامترهای صوتی اتاق از پاسخ های ضربه ای با 10 جفت موقعیت منبع-گیرنده مشتق شده اند و نتایج با اندازه گیری های درجا مقایسه می شوند (رجوع کنید به 1 مراجعه کنید ). هدف از این مطالعه ارزیابی دقت محاسبات است. برای راهنمای دقیق در مورد چگونگی راه اندازی شبیه سازی صوتی اتاق، مدل آکوستیک سالن کنسرت کوچک را ببینید که در کتابخانه کاربردی ماژول آکوستیک نیز موجود است.
توجه: مدل هندسی، داده های اتاق و داده های اندازه گیری مورد استفاده در اینجا توسط نویسندگان Ref. 1 و رفر. 2 تحت مجوز Creative Commons BY-SA 4.0 . پایگاه داده عمومی را می توان در Ref. 2 . یک اصلاح در مدل هندسی انجام شده است: نشیمنگاه در ناحیه مرکزی و روی بالکن ها به جای اینکه به عنوان سطوح صاف نشان داده شود تا ارتفاع 0.8 متر اکسترود شده است.
تعریف مدل
این مدل نشان دهنده یک سالن کنسرت با حجم V = 2350 متر مکعب است ، به استثنای حجم اتاق زیر شیروانی همراه. هندسه توسط Ref ارائه شده است. 2 ، و همچنین تخصیص مواد به سطوح مختلف، داده های جذب و پراکندگی، موقعیت منبع و گیرنده، و داده های اندازه گیری. تنها اصلاحی که در مواد ارائه شده انجام شده است، هندسه قسمت نشیمنگاه است. در مدل اصلی، صندلیهای مرکزی در طبقه همکف و صندلیهای بالکن به صورت سطوح مسطح نشان داده شدهاند، در حالی که در این مطالعه تا ارتفاع 0.8 متر اکسترود شدهاند. هندسه داخل سالن در شکل 1 قابل مشاهده است .

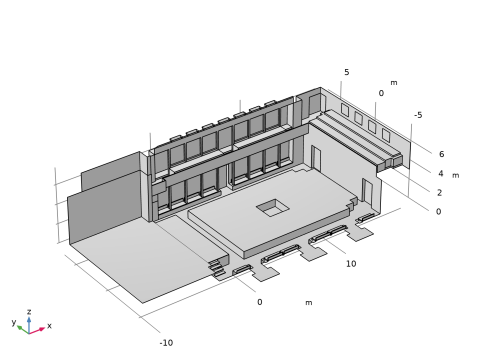

شکل 1: هندسه داخلی سالن موسیقی مجلسی.
شبیه سازی در باندهای 1/3 اکتاو از 100 هرتز تا 5000 هرتز انجام می شود. دو موقعیت منبع همه جانبه بر روی صحنه تعریف شده است، همراه با پنج موقعیت گیرنده که در قسمت مرکزی صندلی پخش شده اند. مختصات آنها در جدول 1 آورده شده است ، با محل مبدا در مرکز پای صحنه.
نقطه
|
X-COORDINATE
|
Y-COORDINATE
|
Z-COORDINATE
|
منبع 1
|
-2.02 متر
|
2 متر
|
2.38 متر
|
منبع 2
|
-3.32 متر
|
-2 متر
|
2.38 متر
|
گیرنده 1
|
7.84 متر
|
0 متر
|
1.23 متر
|
گیرنده 2
|
2.165 متر
|
3.441 متر
|
1.23 متر
|
گیرنده 3
|
9.227 متر
|
2.366 متر
|
1.23 متر
|
گیرنده 4
|
5.86 متر
|
-2.359 متر
|
1.23 متر
|
گیرنده 5
|
12.726 متر
|
-3.24 متر
|
1.23 متر
|
اندازه گیرنده ها مطابق با عرض یک صندلی، با شعاع گیرنده r = 0.3 متر تنظیم شده است. سپس تعداد پرتوهای ساطع شده توسط هر منبع برای محدود کردن خطا در پاسخ های ضربه ای محاسبه شده تعیین می شود. برای خطای مورد انتظار 1 دسی بل در هر بازه زمانی Δ t پاسخ، تعداد پرتوها باید باشد (رجوع کنید به شماره 3 ) .
(1)
با Δ t = 0.01 ثانیه، مقدار حاصل به N اشعه = 46000 گرد می شود. شرایط مرزی به عنوان ضرایب جذب و پراکندگی در باندهای 1/3 اکتاو تعریف می شود. تضعیف دامنه هوا در فرکانس های مرکزی باند 1/3 اکتاو از مدل فشار آکوستیک محاسبه شد و از فایل chamber_music_hall_air_attenuation.txt وارد شد .
نتایج و بحث
توان حمل شده توسط هر پرتو ساطع شده از منبع 1 با فرکانس 5000 هرتز در شکل 2 در زمان های مختلف نشان داده شده است. در این مدل شدت در امتداد هر پرتو به منظور محدود کردن تعداد درجات آزادی حل شده در شبیهسازی محاسبه نمیشود، بنابراین زمان محاسبه و اندازه فایل ذخیرهشده کاهش مییابد. در نتیجه، ترسیم متغیرهای جبهه موج محلی که به محاسبات انحنای بستگی دارند، مانند سطح فشار صوت، ممکن نیست. با این وجود، قدرت آکوستیک و تعداد بازتاب در امتداد هر پرتو برای ایجاد پاسخهای ضربه اتاق کافی است.

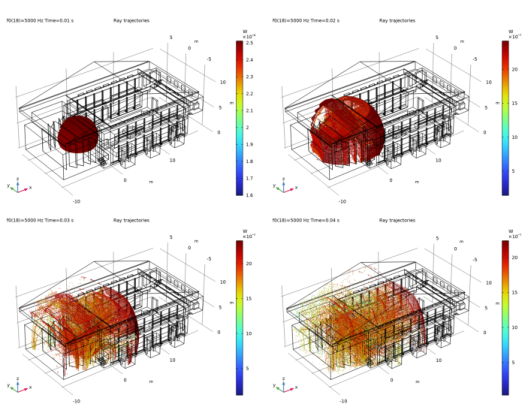

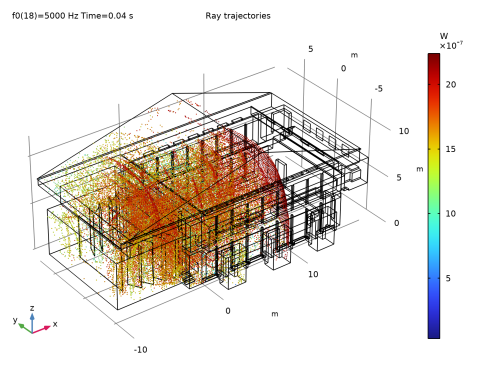

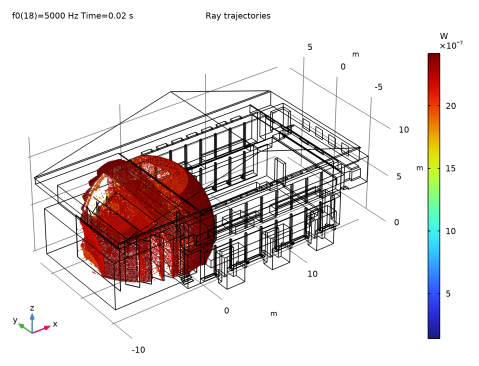

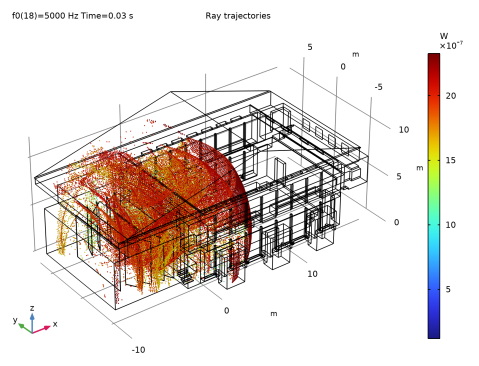

شکل 2: مکان و توان پرتو از منبع 1 در 5000 هرتز پس از 10 ms (بالا سمت چپ)، 20 میلی ثانیه (بالا سمت راست)، 30 میلی ثانیه (پایین سمت چپ) و 40 میلی ثانیه (پایین راست).
واپاشی انرژی پاسخ ضربه ای که برای محاسبه پارامترهای صوتی اتاق برای یک جفت منبع و گیرنده استفاده می شود در شکل 3 نشان داده شده است . منحنی ها از 0 دسی بل تا حداقل 40 دسی بل صاف هستند و مدت زمان پاسخ به اندازه کافی طولانی است تا امکان واپاشی لازم برای محاسبه زمان طنین را فراهم کند. بنابراین نتایج به دست آمده باید قابل اعتماد باشد.
مشابه روشهای اندازهگیری، منحنیهای فروپاشی سطح برای همه جفتهای منبع و گیرنده در مدل ایجاد میشوند. از این رو، 10 مقدار برای هر پارامتر صوتی اتاق به دست می آید. سپس میانگین بیش از 10 جفت منبع و گیرنده برای بدست آوردن یک مقدار کلی برای اتاق محاسبه می شود.

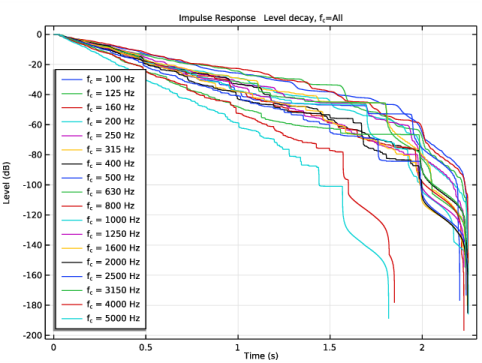

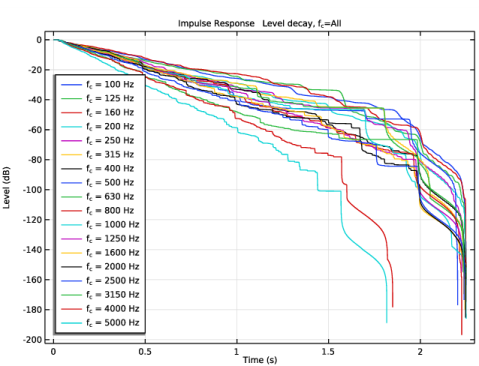

شکل 3: منحنی های فروپاشی سطح برای منبع 1 و گیرنده 1.
مقایسه بین زمان زوال زودرس اندازه گیری شده و محاسبه شده (EDT) در شکل 4 نشان داده شده است . بازه ای که سه برابر تفاوت قابل توجه (JND) را نشان می دهد نیز به تصویر کشیده شده است. تطابق رضایتبخشی مشاهده میشود، با نتیجه محاسبه در 3 JND اندازهگیری در بسیاری از باندهای 1/3 اکتاو یا در غیر این صورت کمی بالاتر از این فاصله است.
زمان اندازه گیری و محاسبه شده طنین T20 نیز در شکل 5 مقایسه شده است . در این مورد، زمان طنین با محاسبه بیش از حد تخمین زده می شود. این یافته با Ref. 1 ، که در آن T20 توسط همه الگوریتم های شبیه سازی بیش از حد تخمین زده شد. از آنجایی که این موضوع در EDT بوجود نیامده است، تفاوت بین اندازه گیری و محاسبه از قسمت اولیه میدان صوتی نشات نمی گیرد.

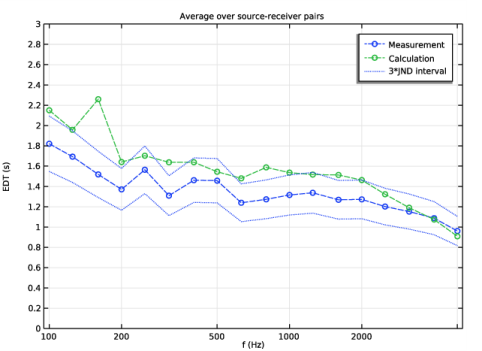

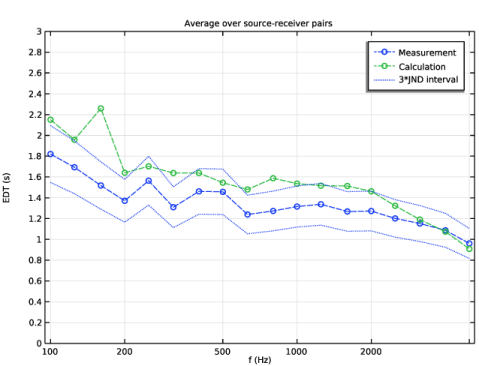

شکل 4: زمان پوسیدگی اولیه به طور میانگین در سراسر اتاق.

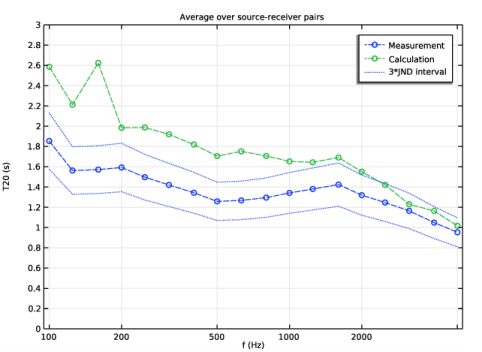

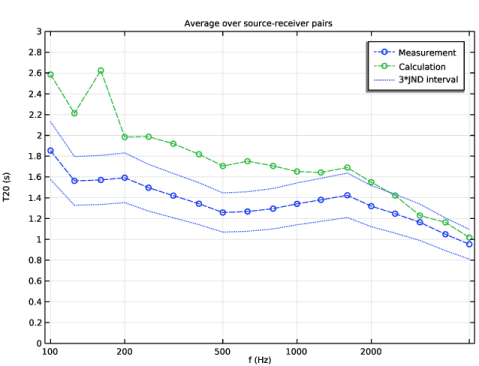

شکل 5: زمان طنین T20 به طور میانگین در سراسر اتاق.
دو پارامتر آکوستیک دیگر، وضوح C80 و تعریف D، به ترتیب در شکل 6 و شکل 7 نشان داده شده است . هر دو به خوبی با اندازهگیریها مطابقت دارند و در بازه 3 JND در کل محدوده فرکانس ظاهر میشوند.
در ادراک ذهنی آکوستیک اتاق، انعکاسهای اولیه که قبل از 50 تا 100 میلیثانیه به شنوندگان میرسند، با تقویت صدای مستقیم به طور مثبت در نظر گرفته میشوند (رجوع کنید به شماره 4).). C80 و D هر دو نشانه ای از این جنبه را با نسبت انرژی خود از میدان صوتی اولیه به میدان صوتی دیررس یا کل نشان می دهند. تفاوت در تعاریف آنها از گذار بین بازتاب های اولیه و دیرهنگام ناشی از اهداف مربوطه آنها است، با C80 که شفافیت موسیقی و D درک گفتار را توصیف می کند. علاوه بر این، EDT تنها 10 دسی بل اول کاهش سطح را برای تمرکز بر انرژی اولیه در نظر می گیرد. در نتیجه، بیشتر از سایر کمیتهای زمان طنین با طنین درک شده یک اتاق مرتبط است. بنابراین یافتن تناسب مناسب با اندازهگیریها در این سه پارامتر، نشانهای دلگرمکننده برای دقت شبیهسازی است.

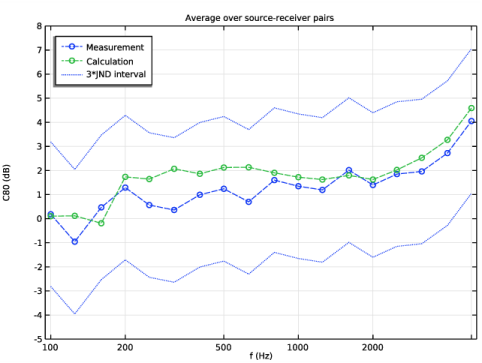

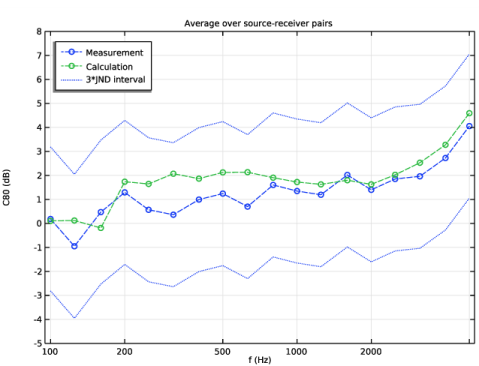

شکل 6: وضوح C80 به طور میانگین در سراسر اتاق.

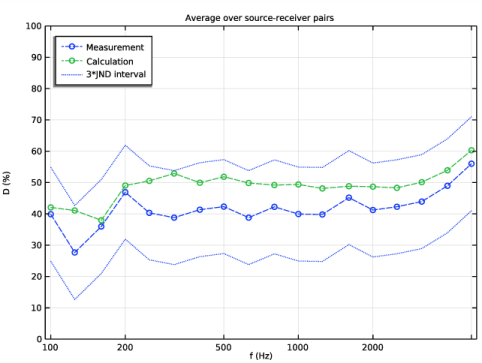

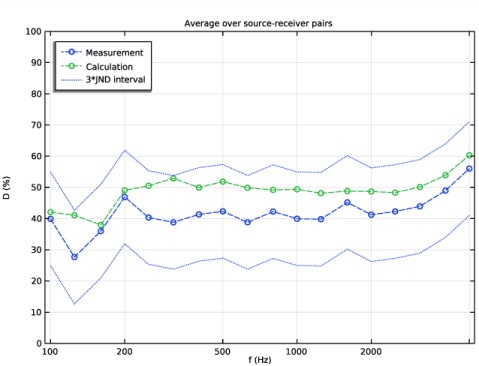

شکل 7: تعریف D به طور میانگین در سراسر اتاق.
در مجموع دقت خوبی در بررسی این تالار موسیقی مجلسی به دست آمده است. نتایج محاسبات با اندازهگیریهای درجا برای اکثر پارامترهای آکوستیک اتاق رایج مطابقت دارد. این نشان دهنده پتانسیل مدل سازی موارد آکوستیک اتاق پیشرفته است.
نکاتی درباره پیاده سازی COMSOL
پرتوهایی که در شبیهسازی ساطع میشوند باید زمانی که محتوای انرژی آنها برای جلوگیری از محاسبات غیرضروری بسیار کوچک شود، پایان یابد. این را می توان با تعریف آستانه قدرت به عنوان معیار خاتمه انجام داد. با توان کل منبع P 0 ، هر پرتو با توان اولیه پرتوهای P 0 /N ساطع می شود . در این مدل، یک پرتو زمانی خاتمه می یابد که توانی که حمل می کند 107 برابر کمتر از حالت اولیه باشد، به عبارت دیگر زمانی که توان آن 70 دسی بل کاهش یافته باشد. آستانه توان برای خاتمه به صورت پرتوهای P 0 /N ·10 -7 بیان می شود .
هنگام ترسیم منحنی فروپاشی انرژی، زمانهای EDT و طنین بهطور خودکار بررسی میشوند تا تفاوتهای بالقوه بزرگ را تشخیص دهند. اینها می تواند به دلیل تعداد کم پرتوها یا پایان زودهنگام پرتوها و شبیه سازی باشد. در این مدل، بسته به اثرات تصادفی پراکندگی ممکن است یک هشدار ظاهر شود. با این حال، مقایسه با داده های اندازه گیری نشان می دهد که شبیه سازی به خوبی تنظیم شده است.
برخی از پس پردازش در این مدل به منظور به دست آوردن نتایج به طور متوسط در اتاق مورد نیاز است. پس از محاسبه پاسخ های ضربه ای، پارامترهای صوتی برای جفت های مختلف منبع و گیرنده باید به عنوان توابع فرکانس درون یابی شوند. ابتدا، یک درون یابی برای هر پاسخ ضربه تحت تعاریف جهانی ایجاد می شود . سپس یک مطالعه جدید با همان جابجایی پارامتری قبلی اما بدون مرحله ردیابی پرتو اضافه میشود. نقش این مطالعه بارگذاری توابع درون یابی جدید ایجاد شده بدون اجرای مجدد محاسبه کامل مدل است، بنابراین نتایج خروجی آن نامربوط است. هنگامی که مطالعه جدید محاسبه شد، پارامترهای صوتی را می توان برای بازگشت مقادیر میانگین در اتاق پردازش کرد.
با توجه به زمان مورد نیاز برای ارائه پاسخ های ضربه ای، ذخیره داده های نمودار در مدل بسیار توصیه می شود. با این حال، این می تواند یک فایل ذخیره شده بسیار بزرگ ایجاد کند. با تنظیم File>Preferences>Save>Optimize for>File size می توان از مقداری فضای دیسک صرفه جویی کرد .
منابع
1. F. Brinkmann, L. Aspöck, D. Ackermann, S. Lepa, M. Vorländer, and S. Weinzierl, “A round robin on room acoustical simulation and auralization,” J. Acoust. Soc. صبح. ، جلد 145، صفحات 2746-2760، 2019، doi: 10.1121/1.5096178 .
2. L. Aspöck، F. Brinkmann، D. Ackermann، S. Weinzierl و M. Vorländer، «BRAS – معیار برای شبیهسازی صوتی اتاق»، 2020، doi: 10.14279/depositonce-6726.3 .
3. M. Vorländer، شنیداری: مبانی آکوستیک، مدلسازی، شبیهسازی، الگوریتمها و واقعیت مجازی آکوستیک ، Springer، 2008.
4. H. Kuttruff، اتاق آکوستیک ، CRC Press، 2009.
مسیر کتابخانه برنامه: ماژول_آکوستیک/آکوستیک_ساختمان_و_اتاق/سالن_موسیقی_مجلسی
دستورالعمل مدلسازی
این قسمت شامل دستورالعمل مدلسازی مدل تالار موسیقی مجلسی می باشد. بعد از آن ها بخش دستورالعمل های مدل سازی هندسه قرار می گیرند .
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی Model Wizard کلیک کنید .
مدل جادوگر
1
|
در پنجره Model Wizard ، روی 3D کلیک کنید .
|
2
|
در درخت Select Physics ، Acoustics>Geometrical Acoustics>Ray Acoustics (rac) را انتخاب کنید .
|
3
|
روی افزودن کلیک کنید .
|
4
|
روی مطالعه کلیک کنید .
|
5
|
در درخت انتخاب مطالعه ، مطالعات پیشفرض برای واسطهای فیزیک انتخاب شده > ردیابی پرتو را انتخاب کنید .
|
6
|
روی Done کلیک کنید .
|
هندسه 1
1
|
در نوار ابزار Geometry ، روی Insert Sequence کلیک کنید .
|
2
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_geom_sequence.mph دوبار کلیک کنید .
|
3
|
در نوار ابزار Geometry ، روی ساختن همه کلیک کنید .
|
با بارگذاری تعاریف پارامترها، خواص مواد و داده های اندازه گیری شروع کنید.
تعاریف جهانی
پارامترهای 1 – تنظیم مطالعه
1
|
در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای پارامترها ، پارامترهای 1 – Study setup را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Parameters را پیدا کنید . روی Load from File کلیک کنید .
|
4
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_parameters1.txt دوبار کلیک کنید .
|
پارامترهای 2 – موقعیت منبع و گیرنده
1
|
در نوار ابزار Home ، روی پارامترها کلیک کنید و Add>Parameters را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای پارامترها ، پارامترهای 2 – موقعیت منبع و گیرنده را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Parameters را پیدا کنید . روی Load from File کلیک کنید .
|
4
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_parameters2.txt دوبار کلیک کنید .
|
برای وارد کردن تضعیف هوا، ضرایب جذب و پراکندگی سطوح مختلف و پارامترهای صوتی اندازه گیری شده در اتاق، توابع درون یابی ایجاد کنید.
درون یابی 1 (int1)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_air_attenuation.txt دوبار کلیک کنید .
|
6
|
روی Import کلیک کنید .
|
7
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
8
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
a_on
|
1
|
9
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
10
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
a_on
|
Np/m
|
11
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
12
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 2 (int2)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_ceiling.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
یک_سقف
|
1
|
s_ceiling
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
یک_سقف
|
1
|
s_ceiling
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 3 (int3)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_floor.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
یک طبقه
|
1
|
s_floor
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
یک طبقه
|
1
|
s_floor
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 4 (int4)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_plaster.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
a_گچ
|
1
|
s_گچ
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
a_گچ
|
1
|
s_گچ
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 5 (int5)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_seating.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
a_seating
|
1
|
s_seating
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
a_seating
|
1
|
s_seating
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 6 (int6)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_stagepanels.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
a_stagepanels
|
1
|
s_stagepanels
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
a_stagepanels
|
1
|
s_stagepanels
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 7 (int7)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_structuredplaster.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
a_گچ ساختاری
|
1
|
s_structuredplaster
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
a_گچ ساختاری
|
1
|
s_structuredplaster
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 8 (int8)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_windows.csv دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
a_windows
|
1
|
s_windows
|
2
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
a_windows
|
1
|
s_windows
|
1
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 9 (int9)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_EDT.txt دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
EDT_meas
|
1
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
EDT_meas
|
س
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 10 (int10)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_T20.txt دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
T20_value
|
1
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
T20_value
|
س
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 11 (int11)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_C80.txt دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
C80_meas
|
1
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
C80_meas
|
دسی بل
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
درون یابی 12 (int12)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، فایل را انتخاب کنید .
|
4
|
روی Browse کلیک کنید .
|
5
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall_D50.txt دوبار کلیک کنید .
|
6
|
در قسمت متنی Number of arguments ، 1 را تایپ کنید .
|
7
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_meas
|
1
|
8
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
9
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_meas
|
%
|
10
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
11
|
قسمت Definition را پیدا کنید . روی Import کلیک کنید .
|
اکنون شبیه سازی آکوستیک پرتو را تنظیم کنید.
RAY ACOUSTICS (RAC)
1
|
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Ray Acoustics (rac) کلیک کنید .
|
2
|
در پنجره تنظیمات برای Ray Acoustics ، بخش Intensity Computation را پیدا کنید .
|
3
|
از لیست محاسبات شدت ، قدرت محاسبه را انتخاب کنید .
|
4
|
قسمت Material Properties of Exterior and Unmeshed Domains را پیدا کنید . در قسمت متن c ext ، c0 را تایپ کنید .
|
5
|
در قسمت متن ρ ext ، rho0 را تایپ کنید .
|
6
|
در قسمت متن α ext ، a_air(f0) را تایپ کنید .
|
7
|
قسمت Additional Variables را پیدا کنید . کادر بررسی تعداد بازتاب ها را انتخاب کنید .
|
ویژگی های اشعه 1
1
|
در پنجره Model Builder ، گره Ray Acoustics (rac) را گسترش دهید ، سپس روی Ray Properties 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Ray Properties ، بخش Ray Properties را پیدا کنید .
|
3
|
در قسمت متن f ، f0 را تایپ کنید .
|
شرایط مرزی را با ضرایب جذب و پراکندگی وارداتی تعریف کنید.
دیوار – گچ
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، Wall – Plaster را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، گچ (همه) را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_plaster(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_plaster(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_plaster(f0) را تایپ کنید .
|
دیوار – پانل های صحنه
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، Wall – Stage Panels را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، پانل های مرحله را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_stagepanels(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_stagepanels(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_stagepanels(f0) را تایپ کنید .
|
دیوار – ویندوز
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، دیوار – Windows را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، Windows را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_windows(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_windows(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_windows(f0) را تایپ کنید .
|
دیوار – صندلی
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، دیوار – صندلی را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، نشستن را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_seating(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_seating(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_seating(f0) را تایپ کنید .
|
دیوار – کف
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، دیوار – طبقه را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، طبقه را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_floor(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_floor(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_floor(f0) را تایپ کنید .
|
دیوار – سقف
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، دیوار – سقف را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، سقف را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_ceiling(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_ceiling(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_ceiling(f0) را تایپ کنید .
|
دیوار – گچ ساختاری
1
|
در نوار ابزار فیزیک ، روی Boundaries کلیک کنید و دیوار را انتخاب کنید .
|
2
|
در پنجره تنظیمات دیوار ، Wall – Structured Plaster را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت انتخاب مرز را پیدا کنید . از لیست انتخاب ، گچ ساختاری را انتخاب کنید .
|
4
|
قسمت وضعیت دیوار را پیدا کنید . از لیست شرایط دیوار ، انعکاس پراکنده مختلط و specular را انتخاب کنید .
|
5
|
در قسمت متن γ s ، 1-s_structuredplaster(f0) را تایپ کنید .
|
6
|
بخش Reflection Coefficients Model را پیدا کنید . در قسمت متن α s ، a_structuredplaster(f0) را تایپ کنید .
|
7
|
در قسمت متن α d ، a_structuredplaster(f0) را تایپ کنید .
|
مشخصات منبع و پرتو را وارد کنید.
منبع با Directivity 1
1
|
در نوار ابزار Physics ، روی Global کلیک کنید و Source with Directivity را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Source with Directivity ، قسمت Initial Position را پیدا کنید .
|
3
|
بردار q 0 را به صورت مشخص کنید
|
x_s1
|
ایکس
|
y_s1
|
y
|
z_s1
|
z
|
4
|
قسمت Ray Direction Vector را پیدا کنید . در قسمت متن N w ، Nrays را تایپ کنید .
|
5
|
قسمت Intensity and Power را پیدا کنید . از فهرست Directivity ، Specify total source power را انتخاب کنید .
|
6
|
در قسمت متنی P src ، P0 را تایپ کنید .
|
منبع با Directivity 2
1
|
در نوار ابزار Physics ، روی Global کلیک کنید و Source with Directivity را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Source with Directivity ، قسمت Initial Position را پیدا کنید .
|
3
|
بردار q 0 را به صورت مشخص کنید
|
x_s2
|
ایکس
|
y_s2
|
y
|
z_s2
|
z
|
4
|
قسمت Ray Direction Vector را پیدا کنید . در قسمت متن N w ، Nrays را تایپ کنید .
|
5
|
قسمت Intensity and Power را پیدا کنید . از فهرست Directivity ، Specify total source power را انتخاب کنید .
|
6
|
در قسمت متنی P src ، P0 را تایپ کنید .
|
معیارهای پایان فضایی و توان را تعریف کنید. عبارت داده شده برای توان آستانه، خاتمه ثابت را با توجه به پارامترهای منبع تضمین می کند.
Ray Termination 1
1
|
در نوار ابزار Physics ، روی Global کلیک کنید و Ray Termination را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Ray Termination ، بخش Termination Criteria را پیدا کنید .
|
3
|
از فهرست وسعت فضایی انتشار پرتو ، کادر Bounding را از هندسه انتخاب کنید .
|
4
|
از لیست معیارهای خاتمه اضافی ، Power را انتخاب کنید .
|
5
|
در قسمت متن Q ، P0/Nrays*1e-7 را تایپ کنید .
|
حالا مش را ایجاد کنید. در شبیهسازی ردیابی پرتو برای آکوستیک اتاق، مش فقط برای تشخیص برخورد بین پرتوها و مرزها استفاده میشود. بنابراین، دقت با وضوح درشت به خطر نمی افتد.
مش 1
1
|
در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک کنید .
|
2
|
در پنجره تنظیمات مش ، بخش Sequence Type را پیدا کنید .
|
3
|
از لیست، مش کنترل شده توسط کاربر را انتخاب کنید .
|
اندازه
1
|
در پنجره Model Builder ، در قسمت Component 1 (comp1)>Mesh 1 روی Size کلیک کنید .
|
2
|
در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید .
|
3
|
از لیست از پیش تعریف شده ، درشت را انتخاب کنید .
|
4
|
برای گسترش بخش پارامترهای اندازه عنصر کلیک کنید .
|
مثلثی رایگان 1
1
|
در پنجره Model Builder ، روی Free Triangular 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Free Triangular ، بخش Boundary Selection را پیدا کنید .
|
3
|
از لیست انتخاب ، همه مرزها را انتخاب کنید .
|
می توانید پیام های هشدار موجود در مش را نادیده بگیرید. آنها به دلیل سطوح کوچک در هندسه وارداتی هستند که بر ردیابی پرتو تأثیر نمی گذارد.
4
|
روی ساخت همه کلیک کنید .
|
مش باید به این شکل باشد.
برای هر موقعیت منبع یک مطالعه ایجاد کنید.
مطالعه 1 – منبع 1
1
|
در پنجره Model Builder ، روی Study 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای مطالعه ، مطالعه 1 – منبع 1 را در قسمت نوشتار برچسب تایپ کنید .
|
جاروی پارامتریک
1
|
در نوار ابزار مطالعه ، روی پارامتر Sweep کلیک کنید .
|
2
|
در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید .
|
3
|
روی افزودن کلیک کنید .
|
4
|
در جدول، برای انتخاب سلول در ردیف شماره 1 و ستون شماره 2 کلیک کنید.
|
5
|
در جدول تنظیمات زیر را وارد کنید:
|
نام پارامتر
|
لیست مقادیر پارامتر
|
واحد پارامتر
|
f0 (فرکانس مرکزی باند)
|
هرتز
|
6
|
روی Range کلیک کنید .
|
7
|
در کادر محاورهای Range ، فرکانسهای ترجیحی ISO را از لیست روش ورود انتخاب کنید .
|
8
|
در قسمت متن فرکانس شروع ، عدد 100 را تایپ کنید .
|
9
|
در قسمت متنی توقف فرکانس ، 5000 را تایپ کنید .
|
10
|
از لیست فاصله ، 1/3 اکتاو را انتخاب کنید .
|
11
|
روی Replace کلیک کنید .
|
مرحله 1: ردیابی اشعه
1
|
در پنجره Model Builder ، روی Step 1: Ray Tracing کلیک کنید .
|
2
|
در پنجره تنظیمات برای ردیابی پرتو ، بخش تنظیمات مطالعه را پیدا کنید .
|
3
|
از لیست واحد زمان ، s را انتخاب کنید .
|
4
|
در قسمت متنی زمان خروجی ، 0 2 را تایپ کنید .
|
5
|
قسمت Physics and Variables Selection را پیدا کنید . تیک Modify model configuration for study step را انتخاب کنید .
|
6
|
در درخت، Component 1 (comp1)>Ray Acoustics (rac)>Source with Directivity 2 را انتخاب کنید .
|
7
|
کلیک راست کرده و Disable را انتخاب کنید .
|
اضافه کردن مطالعه
1
|
در نوار ابزار مطالعه ، روی Add Study کلیک کنید تا پنجره Add Study باز شود .
|
2
|
به پنجره Add Study بروید .
|
3
|
زیربخش مطالعات را پیدا کنید . در درخت انتخاب مطالعه ، مطالعات پیشفرض برای واسطهای فیزیک انتخاب شده > ردیابی پرتو را انتخاب کنید .
|
4
|
روی Add Study در نوار ابزار پنجره کلیک کنید .
|
5
|
در نوار ابزار مطالعه ، روی Add Study کلیک کنید تا پنجره Add Study بسته شود .
|
مطالعه 2 – منبع 2
1
|
در پنجره Model Builder ، روی Study 2 کلیک کنید .
|
2
|
در پنجره تنظیمات برای مطالعه ، Study 2 – Source 2 را در قسمت نوشتار Label تایپ کنید .
|
جاروی پارامتریک
1
|
در نوار ابزار مطالعه ، روی پارامتر Sweep کلیک کنید .
|
2
|
در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید .
|
3
|
روی افزودن کلیک کنید .
|
4
|
در جدول، برای انتخاب سلول در ردیف شماره 1 و ستون شماره 2 کلیک کنید.
|
5
|
در جدول تنظیمات زیر را وارد کنید:
|
نام پارامتر
|
لیست مقادیر پارامتر
|
واحد پارامتر
|
f0 (فرکانس مرکزی باند)
|
هرتز
|
6
|
روی Range کلیک کنید .
|
7
|
در کادر محاورهای Range ، فرکانسهای ترجیحی ISO را از لیست روش ورود انتخاب کنید .
|
8
|
در قسمت متن فرکانس شروع ، عدد 100 را تایپ کنید .
|
9
|
در قسمت متنی توقف فرکانس ، 5000 را تایپ کنید .
|
10
|
از لیست فاصله ، 1/3 اکتاو را انتخاب کنید .
|
11
|
روی Replace کلیک کنید .
|
مرحله 1: ردیابی اشعه
1
|
در پنجره Model Builder ، روی Step 1: Ray Tracing کلیک کنید .
|
2
|
در پنجره تنظیمات برای ردیابی پرتو ، بخش تنظیمات مطالعه را پیدا کنید .
|
3
|
از لیست واحد زمان ، s را انتخاب کنید .
|
4
|
در قسمت متنی زمان خروجی ، 0 2 را تایپ کنید .
|
5
|
قسمت Physics and Variables Selection را پیدا کنید . تیک Modify model configuration for study step را انتخاب کنید .
|
6
|
در درخت، Component 1 (comp1)>Ray Acoustics (rac)>Source with Directivity 1 را انتخاب کنید .
|
7
|
روی Disable کلیک کنید .
|
مطمئن شوید که گزینه های زیر را برای تسهیل گردش کار خود انتخاب کنید. تمام نتایج پس از حل مدل ارائه خواهند شد. رندر هر 10 پاسخ ضربه ای با 18 باند 1/3 اکتاو بسته به سخت افزار شما می تواند چندین ساعت طول بکشد. علاوه بر این، اندازه فایل ذخیره شده به دلیل پاسخ های ضربه ای زیادی که محاسبه و ذخیره می شود، می تواند بسیار بزرگ باشد. برای صرفه جویی در فضای دیسک، تنظیمات برگزیده ذخیره را برای بهینه سازی اندازه فایل تنظیم کنید.
نتایج
1
|
در پنجره Model Builder ، روی Results کلیک کنید .
|
2
|
در پنجره تنظیمات برای نتایج ، قسمت به روز رسانی نتایج را پیدا کنید .
|
3
|
کادر بررسی Only plot when requested را انتخاب کنید .
|
4
|
تیک گزینه Recompute all plot data after solution را انتخاب کنید .
|
5
|
Save Data را در بخش Model پیدا کنید . از فهرست ذخیره داده نمودار ، روشن را انتخاب کنید .
|
برای محاسبه همزمان هر دو مطالعه، منابع مطالعه را اضافه کنید.
اضافه کردن مطالعه
1
|
در نوار ابزار مطالعه ، روی Add Study کلیک کنید تا پنجره Add Study باز شود .
|
2
|
به پنجره Add Study بروید .
|
3
|
زیربخش مطالعات را پیدا کنید . در درخت Select Study ، Empty Study را انتخاب کنید .
|
4
|
روی Add Study در نوار ابزار پنجره کلیک کنید .
|
5
|
در نوار ابزار مطالعه ، روی Add Study کلیک کنید تا پنجره Add Study بسته شود .
|
مطالعه 3
بدون مطالعه
1
|
در نوار ابزار مطالعه ، روی مرجع مطالعه کلیک کنید .
|
2
|
در پنجره تنظیمات برای مرجع مطالعه ، بخش مرجع مطالعه را پیدا کنید .
|
3
|
از فهرست مرجع مطالعه ، مطالعه 1 – منبع 1 را انتخاب کنید .
|
4
|
در نوار ابزار مطالعه ، روی مرجع مطالعه کلیک کنید .
|
بدون مطالعه
1
|
در پنجره تنظیمات برای مرجع مطالعه ، بخش مرجع مطالعه را پیدا کنید .
|
2
|
از فهرست مرجع مطالعه ، مطالعه 2 – منبع 2 را انتخاب کنید .
|
مسیرهای پرتو (rac) 1
1
|
در نوار ابزار مطالعه ، روی محاسبه کلیک کنید .
|
راهحلهای مرتبط با مجموعههای داده برای Ray 1 و Ray 2 را مجدداً اختصاص دهید تا با مطالعه 1 و مطالعه 2 مطابقت داشته باشد.
اشعه 1
1
|
در پنجره Model Builder ، گره Results>Datasets را گسترش دهید ، سپس روی Ray 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Ray ، بخش Ray Solution را پیدا کنید .
|
3
|
از لیست راه حل ، راه حل های پارامتریک 1 (sol4) را انتخاب کنید .
|
پرتو 2
1
|
در پنجره Model Builder ، روی Ray 2 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Ray ، بخش Ray Solution را پیدا کنید .
|
3
|
از لیست Solution ، Parametric Solutions 2 (sol5) را انتخاب کنید .
|
مسیرهای پرتو (rac) – منبع 1
1
|
در پنجره Model Builder ، در بخش Results روی Ray Trajectories (rac) کلیک کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح سه بعدی ، Ray Trajectories (rac) – Source 1 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست زمان (ها) ، Interpolation را انتخاب کنید .
|
4
|
در قسمت متن زمان ، 0.01 را تایپ کنید .
|
مسیرهای پرتو 1
1
|
در پنجره Model Builder ، گره Ray Trajectories (rac) – Source 1 را گسترش دهید ، سپس روی Ray Trajectories 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Ray Trajectories ، بخش Coloring and Style را پیدا کنید .
|
3
|
زیربخش Line style را پیدا کنید . از لیست Type ، None را انتخاب کنید .
|
4
|
زیربخش سبک Point را پیدا کنید . از لیست نوع ، نقطه را انتخاب کنید .
|
بیان رنگ 1
1
|
در پنجره Model Builder ، گره Ray Trajectories 1 را گسترش دهید ، سپس روی Color Expression 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید .
|
3
|
در قسمت متن Expression ، rac.Q را تایپ کنید .
|
4
|
در نوار ابزار Ray Trajectories (rac) – Source 1 ، روی Plot کلیک کنید .
|
مسیرهای پرتو (rac) – منبع 1
1
|
در پنجره Model Builder ، در بخش Results ، روی Ray Trajectories (rac) – Source 1 کلیک کنید .
|
2
|
در پنجره Settings for 3D Plot Group ، بخش Data را پیدا کنید .
|
3
|
در قسمت متن زمان ، 0.02 را تایپ کنید .
|
4
|
در نوار ابزار Ray Trajectories (rac) – Source 1 ، روی Plot کلیک کنید .
|
5
|
در پنجره Model Builder ، روی Ray Trajectories (rac) – Source 1 کلیک کنید .
|
6
|
در قسمت متن زمان ، 0.03 را تایپ کنید .
|
7
|
در نوار ابزار Ray Trajectories (rac) – Source 1 ، روی Plot کلیک کنید .
|
8
|
در پنجره Model Builder ، روی Ray Trajectories (rac) – Source 1 کلیک کنید .
|
9
|
در قسمت متن زمان ، 0.04 را تایپ کنید .
|
10
|
در نوار ابزار Ray Trajectories (rac) – Source 1 ، روی Plot کلیک کنید .
|
مسیرهای پرتو (rac) – منبع 2
1
|
در پنجره Model Builder ، در بخش Results روی Ray Trajectories (rac) 1 کلیک کنید .
|
2
|
در پنجره تنظیمات گروه طرح سه بعدی ، Ray Trajectories (rac) – Source 2 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست زمان (ها) ، Interpolation را انتخاب کنید .
|
4
|
در قسمت متن زمان ، 0.01 را تایپ کنید .
|
مسیرهای پرتو 1
1
|
در پنجره Model Builder ، گره Ray Trajectories (rac) – Source 2 را گسترش دهید ، سپس روی Ray Trajectories 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Ray Trajectories ، بخش Coloring and Style را پیدا کنید .
|
3
|
زیربخش Line style را پیدا کنید . از لیست Type ، None را انتخاب کنید .
|
4
|
زیربخش سبک Point را پیدا کنید . از لیست نوع ، نقطه را انتخاب کنید .
|
بیان رنگ 1
1
|
در پنجره Model Builder ، گره Ray Trajectories 1 را گسترش دهید ، سپس روی Color Expression 1 کلیک کنید .
|
2
|
در پنجره تنظیمات برای Color Expression ، بخش Expression را پیدا کنید .
|
3
|
در قسمت متن Expression ، rac.Q را تایپ کنید .
|
4
|
در نوار ابزار Ray Trajectories (rac) – Source 2 ، روی Plot کلیک کنید .
|
سپس مجموعه داده های مربوط به 10 جفت منبع و گیرنده را تنظیم کنید.
گیرنده 3 بعدی 1_1
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 1_1 را در قسمت نوشتار Label تایپ کنید .
|
3
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r1 را تایپ کنید .
|
4
|
در قسمت متن y ، y_r1 را تایپ کنید .
|
5
|
در قسمت متن z ، z_r1 را تایپ کنید .
|
6
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
7
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 1_2
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 1_2 را در قسمت نوشتار Label تایپ کنید .
|
3
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r2 را تایپ کنید .
|
4
|
در قسمت متن y ، y_r2 را تایپ کنید .
|
5
|
در قسمت متن z ، z_r2 را تایپ کنید .
|
6
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
7
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 1_3
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات Receiver 3D ، Receiver 3D 1_3 را در قسمت Label text تایپ کنید.
|
3
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r3 را تایپ کنید .
|
4
|
در قسمت متن y ، y_r3 را تایپ کنید .
|
5
|
در قسمت متن z ، z_r3 را تایپ کنید .
|
6
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
7
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 1_4
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 1_4 را در قسمت نوشتار Label تایپ کنید .
|
3
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r4 را تایپ کنید .
|
4
|
در قسمت متن y ، y_r4 را تایپ کنید .
|
5
|
در قسمت متن z ، z_r4 را تایپ کنید .
|
6
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
7
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 1_5
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 1_5 را در قسمت نوشتار Label تایپ کنید .
|
3
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r5 را تایپ کنید .
|
4
|
در قسمت متن y ، y_r5 را تایپ کنید .
|
5
|
در قسمت متن z ، z_r5 را تایپ کنید .
|
6
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
7
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 2_1
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 2_1 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Ray 2 را انتخاب کنید .
|
4
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r1 را تایپ کنید .
|
5
|
در قسمت متن y ، y_r1 را تایپ کنید .
|
6
|
در قسمت متن z ، z_r1 را تایپ کنید .
|
7
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
8
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 2_2
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 2_2 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Ray 2 را انتخاب کنید .
|
4
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r2 را تایپ کنید .
|
5
|
در قسمت متن y ، y_r2 را تایپ کنید .
|
6
|
در قسمت متن z ، z_r2 را تایپ کنید .
|
7
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
8
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 2_3
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 2_3 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Ray 2 را انتخاب کنید .
|
4
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r3 را تایپ کنید .
|
5
|
در قسمت متن y ، y_r3 را تایپ کنید .
|
6
|
در قسمت متن z ، z_r3 را تایپ کنید .
|
7
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
8
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 2_4
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 2_4 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Ray 2 را انتخاب کنید .
|
4
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r4 را تایپ کنید .
|
5
|
در قسمت متن y ، y_r4 را تایپ کنید .
|
6
|
در قسمت متن z ، z_r4 را تایپ کنید .
|
7
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
8
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
گیرنده 3 بعدی 2_5
1
|
در نوار ابزار نتایج ، روی More Datasets کلیک کنید و Receiver 3D را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای Receiver 3D ، Receiver 3D 2_5 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Ray 2 را انتخاب کنید .
|
4
|
بخش Receiver را پیدا کنید . زیربخش مرکز را پیدا کنید . در قسمت متن x ، x_r5 را تایپ کنید .
|
5
|
در قسمت متن y ، y_r5 را تایپ کنید .
|
6
|
در قسمت متن z ، z_r5 را تایپ کنید .
|
7
|
زیربخش Radius را پیدا کنید . از لیست ورودی Radius ، اندازه ثابت را انتخاب کنید .
|
8
|
در قسمت متن Radius ، r_rec را تایپ کنید .
|
پاسخهای ضربهای مربوط به مجموعه دادههایی که قبلا ایجاد شدهاند را تنظیم کنید، منحنیهای فروپاشی سطح را با استفاده از ویژگی فرعی Energy Decay رسم کنید و پارامترهای صوتی اتاق مورد نظر را محاسبه کنید.
پاسخ ضربه ای 1_1
1
|
در نوار ابزار نتایج ، روی 1D Plot Group کلیک کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 1_1 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 1_1 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 1_1 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 1_1 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 1_1 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 1_2
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه 1_2 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 1_2 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 1_2 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 1_2 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 1_2 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 1_3
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 1_3 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 1_3 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 1_3 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 1_3 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 1_3 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 1_4
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 1_4 را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 1_4 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 1_4 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 1_4 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 1_4 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 1_5
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 1_5 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 1_5 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 1_5 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 1_5 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 1_5 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 2_1
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ Impulse 2_1 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 2_1 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 2_1 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 2_1 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 2_1 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 2_2
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 2_2 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 2_2 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 2_2 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 2_2 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 2_2 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 2_3
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ Impulse 2_3 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 2_3 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 2_3 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 2_3 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 2_3 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 2_4
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 2_4 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 2_4 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 2_4 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 2_4 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 2_4 ، روی Plot کلیک کنید .
|
پاسخ ضربه ای 2_5
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، پاسخ ضربه ای 2_5 را در قسمت نوشتار برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از لیست Dataset ، Receiver 3D 2_5 را انتخاب کنید .
|
4
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، پایین سمت چپ را انتخاب کنید .
|
پاسخ تکانه 1
1
|
در نوار ابزار Impulse Response 2_5 ، روی More Plots کلیک کنید و Impulse Response را انتخاب کنید .
|
2
|
در پنجره تنظیمات مربوط به Impulse Response ، قسمت Data را پیدا کنید .
|
3
|
از فهرست تفسیر فرکانس ، 1/3 اکتاو را انتخاب کنید .
|
4
|
برای گسترش بخش Legends کلیک کنید . تیک Show legends را انتخاب کنید .
|
تجزیه انرژی 1
1
|
روی Impulse Response 1 کلیک راست کرده و Energy Decay را انتخاب کنید .
|
2
|
در پنجره Settings for Energy Decay ، بخش Display را پیدا کنید .
|
3
|
از لیست نوع باند ، باندهای فردی را انتخاب کنید .
|
4
|
از لیست Plot ، Decay سطح را انتخاب کنید .
|
5
|
قسمت Table را پیدا کنید . زیربخش انرژی اولیه را پیدا کنید . تیک C 50 , Clarity را پاک کنید .
|
6
|
کادر t r ، First ray رسیدن زمان را پاک کنید .
|
7
|
کادر t s , Center time را پاک کنید .
|
8
|
زیربخش Reverberation را پیدا کنید . تیک T 30 را پاک کنید .
|
9
|
تیک T 60 را پاک کنید .
|
10
|
زیربخش Speech intelligibility را پیدا کنید . تیک SNR، Apparent SNR را پاک کنید .
|
11
|
کادر STI، Speech transmission index را پاک کنید .
|
12
|
در نوار ابزار Impulse Response 2_5 ، روی Plot کلیک کنید .
|
13
|
قسمت نمایش را پیدا کنید . از لیست فرکانس باند ، همه فرکانس ها را انتخاب کنید .
|
14
|
در نوار ابزار Impulse Response 2_5 ، روی Plot کلیک کنید .
|
پاسخ ضربه 1_1، پاسخ ضربه 1_2، پاسخ ضربه 1_3، پاسخ ضربه 1_4، پاسخ ضربه 1_5، پاسخ ضربه 2_1، پاسخ ضربه 2_2، پاسخ ضربه 2_3، پاسخ ضربه 2_4، پاسخ ضربه 2_5
1
|
در پنجره Model Builder ، در قسمت Results ، Ctrl کلیک کنید تا پاسخ ضربه 1_1 ، پاسخ ضربه 1_2 ، پاسخ ضربه 1_3 ، پاسخ ضربه 1_4 ، پاسخ ضربه 1_5 ، پاسخ ضربه 2_1، پاسخ ضربه 2_2 ، پاسخ ضربه 2_2 ، پاسخ ضربه 2_2، پاسخ ضربه 2_2 ، پاسخ ضربه ای 2_2 ، پاسخ ضربه ای 2_3 ، و پاسخ ضربه ای 2_5 .
|
2
|
کلیک راست کرده و Group را انتخاب کنید .
|
نام جداول نتیجه را تغییر دهید تا با پاسخ های ضربه ای مربوطه مطابقت داشته باشد.
پاسخ های ضربه ای
در پنجره تنظیمات برای گروه ، پاسخ های ضربه ای را در قسمت نوشتار برچسب تایپ کنید .
معیارهای کیفیت هدف 1_1
1
|
در پنجره Model Builder ، گره Results>Tables را گسترش دهید ، سپس روی Objective Quality Metrics کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 1_1 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 1_2
1
|
در پنجره Model Builder ، روی Objective Quality Metrics 1 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 1_2 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 1_3
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 2 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 1_3 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 1_4
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 3 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 1_4 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 1_5
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 4 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 1_5 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 2_1
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 5 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 2_1 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 2_2
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 6 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 2_2 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 2_3
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 7 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 2_3 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 2_4
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 8 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 2_4 را در قسمت نوشتار Label تایپ کنید .
|
معیارهای کیفیت هدف 2_5
1
|
در پنجره Model Builder ، در بخش Results>Tables روی Objective Quality Metrics 9 کلیک کنید .
|
2
|
در پنجره تنظیمات جدول ، Objective Quality Metrics 2_5 را در قسمت نوشتار Label تایپ کنید .
|
اکنون که پاسخهای ضربهای جفتهای مختلف منبع و گیرنده محاسبه شدهاند، پارامترهای صوتی حاصل را برای پس پردازش درونیابی کنید.
تعاریف جهانی
درون یابی 13 (int13)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_11
|
1
|
C80_11
|
2
|
EDT_11
|
3
|
T20_11
|
4
|
5
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
6
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_11
|
%
|
C80_11
|
دسی بل
|
EDT_11
|
س
|
T20_11
|
س
|
7
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 14 (int14)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از جدول از لیست، معیارهای کیفیت هدف 1_2 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_12
|
1
|
C80_12
|
2
|
EDT_12
|
3
|
T20_12
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_12
|
%
|
C80_12
|
دسی بل
|
EDT_12
|
س
|
T20_12
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 15 (int15)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از جدول از لیست، معیارهای کیفیت هدف 1_3 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_13
|
1
|
C80_13
|
2
|
EDT_13
|
3
|
T20_13
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_13
|
%
|
C80_13
|
دسی بل
|
EDT_13
|
س
|
T20_13
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 16 (int16)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از فهرست جدول ، معیارهای کیفیت هدف 1_4 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_14
|
1
|
C80_14
|
2
|
EDT_14
|
3
|
T20_14
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_14
|
%
|
C80_14
|
دسی بل
|
EDT_14
|
س
|
T20_14
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 17 (int17)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از جدول از لیست، معیارهای کیفیت هدف 1_5 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_15
|
1
|
C80_15
|
2
|
EDT_15
|
3
|
T20_15
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_15
|
%
|
C80_15
|
دسی بل
|
EDT_15
|
س
|
T20_15
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 18 (int18)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از جدول از لیست، معیارهای کیفیت هدف 2_1 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_21
|
1
|
C80_21
|
2
|
EDT_21
|
3
|
T20_21
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_21
|
%
|
C80_21
|
دسی بل
|
EDT_21
|
س
|
T20_21
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 19 (int19)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از فهرست جدول ، معیارهای کیفیت هدف 2_2 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_22
|
1
|
C80_22
|
2
|
EDT_22
|
3
|
T20_22
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_22
|
%
|
C80_22
|
دسی بل
|
EDT_22
|
س
|
T20_22
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 20 (int20)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از فهرست جدول ، معیارهای کیفیت هدف 2_3 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_23
|
1
|
C80_23
|
2
|
EDT_23
|
3
|
T20_23
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_23
|
%
|
C80_23
|
دسی بل
|
EDT_23
|
س
|
T20_23
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 21 (int21)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از جدول از لیست، معیارهای کیفیت هدف 2_4 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_24
|
1
|
C80_24
|
2
|
EDT_24
|
3
|
T20_24
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_24
|
%
|
C80_24
|
دسی بل
|
EDT_24
|
س
|
T20_24
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
درون یابی 22 (int22)
1
|
در نوار ابزار صفحه اصلی ، روی Functions کلیک کنید و Global>Interpolation را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای درون یابی ، قسمت Definition را پیدا کنید .
|
3
|
از فهرست منبع داده ، جدول نتیجه را انتخاب کنید .
|
4
|
از فهرست جدول ، معیارهای کیفیت هدف 2_5 را انتخاب کنید .
|
5
|
زیربخش توابع را پیدا کنید . در جدول تنظیمات زیر را وارد کنید:
|
نام تابع
|
موقعیت در پرونده
|
D50_25
|
1
|
C80_25
|
2
|
EDT_25
|
3
|
T20_25
|
4
|
6
|
بخش Interpolation و Extrapolation را پیدا کنید . از لیست Interpolation ، نزدیکترین همسایه را انتخاب کنید .
|
7
|
قسمت Units را پیدا کنید . در جدول Function تنظیمات زیر را وارد کنید:
|
تابع
|
واحد
|
D50_25
|
%
|
C80_25
|
دسی بل
|
EDT_25
|
س
|
T20_25
|
س
|
8
|
در جدول Argument تنظیمات زیر را وارد کنید:
|
بحث و جدل
|
واحد
|
ستون 1
|
هرتز
|
یک مطالعه خالی برای بارگیری توابع درونیابی تعریف شده جدید ایجاد کنید.
اضافه کردن مطالعه
1
|
در نوار ابزار Home ، روی Add Study کلیک کنید تا پنجره Add Study باز شود .
|
2
|
به پنجره Add Study بروید .
|
3
|
زیربخش مطالعات را پیدا کنید . در درخت Select Study ، Empty Study را انتخاب کنید .
|
4
|
روی Add Study در نوار ابزار پنجره کلیک کنید .
|
5
|
در نوار ابزار Home ، روی Add Study کلیک کنید تا پنجره Add Study بسته شود .
|
مطالعه 4 – خالی برای پس پردازش
1
|
در پنجره تنظیمات برای مطالعه ، Study 4 – Empty را برای پس پردازش در قسمت نوشتار Label تایپ کنید .
|
2
|
بخش تنظیمات مطالعه را پیدا کنید . تیک Generate defaults defaults را پاک کنید .
|
جاروی پارامتریک
1
|
در نوار ابزار مطالعه ، روی پارامتر Sweep کلیک کنید .
|
2
|
در پنجره تنظیمات برای جابجایی پارامتری ، بخش تنظیمات مطالعه را پیدا کنید .
|
3
|
روی افزودن کلیک کنید .
|
4
|
در جدول، برای انتخاب سلول در ردیف شماره 1 و ستون شماره 2 کلیک کنید.
|
5
|
در جدول تنظیمات زیر را وارد کنید:
|
نام پارامتر
|
لیست مقادیر پارامتر
|
واحد پارامتر
|
f0 (فرکانس مرکزی باند)
|
هرتز
|
6
|
روی Range کلیک کنید .
|
7
|
در کادر محاورهای Range ، فرکانسهای ترجیحی ISO را از لیست روش ورود انتخاب کنید .
|
8
|
در قسمت متن فرکانس شروع ، عدد 100 را تایپ کنید .
|
9
|
در قسمت متنی توقف فرکانس ، 5000 را تایپ کنید .
|
10
|
از لیست فاصله ، 1/3 اکتاو را انتخاب کنید .
|
11
|
روی Replace کلیک کنید .
|
12
|
در نوار ابزار مطالعه ، روی محاسبه کلیک کنید .
|
میانگین پارامترهای صوتی را در نظر بگیرید تا مقادیر آنها را در اتاق به دست آورید.
نتایج
زمان زوال زودرس EDT
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، Early Decay Time EDT را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 4 – خالی برای پس پردازش/ راه حل های پارامتریک 3 (sol43) را انتخاب کنید .
|
4
|
از لیست انتخاب زمان ، First را انتخاب کنید .
|
5
|
برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید .
|
6
|
در قسمت متن عنوان ، میانگین را روی جفت منبع و گیرنده تایپ کنید .
|
7
|
قسمت Plot Settings را پیدا کنید .
|
8
|
چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، f (Hz) را تایپ کنید .
|
9
|
کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، EDT (s) را تایپ کنید .
|
10
|
قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید .
|
11
|
در قسمت متن x حداقل ، 95 را تایپ کنید .
|
12
|
در قسمت حداکثر متن x ، 5250 را تایپ کنید .
|
13
|
در فیلد متن حداقل y ، 0 را تایپ کنید .
|
14
|
در قسمت متن حداکثر y ، 3 را تایپ کنید .
|
15
|
کادر بررسی مقیاس گزارش محور x را انتخاب کنید .
|
جهانی 1
1
|
روی Early Decay Time EDT کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
EDT_meas (f0)
|
س
|
درون یابی 9
|
(EDT_11(f0)+EDT_12(f0)+EDT_13(f0)+EDT_14(f0)+EDT_15(f0)+EDT_21(f0)+EDT_22(f0)+EDT_23(f0)+EDT_24(f0)+EDT_25 )/10
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید .
|
6
|
زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید .
|
7
|
برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
اندازه گیری
|
محاسبه
|
جهانی 2
1
|
در پنجره Model Builder ، روی Early Decay Time EDT راست کلیک کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
(1-3*0.05)*EDT_meas(f0)
|
س
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
3 * فاصله JND
|
جهانی 3
1
|
روی Early Decay Time EDT کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
(1+3*0.05)*EDT_meas(f0)
|
س
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . تیک Show legends را پاک کنید .
|
8
|
در نوار ابزار Early Decay Time EDT ، روی Plot کلیک کنید .
|
زمان طنین T20
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، Reverberation Time T20 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 4 – خالی برای پس پردازش/ راه حل های پارامتریک 3 (sol43) را انتخاب کنید .
|
4
|
از لیست انتخاب زمان ، First را انتخاب کنید .
|
5
|
برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید .
|
6
|
در قسمت متن عنوان ، میانگین را روی جفت منبع و گیرنده تایپ کنید .
|
7
|
قسمت Plot Settings را پیدا کنید .
|
8
|
چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، f (Hz) را تایپ کنید .
|
9
|
کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، T20 (s) را تایپ کنید .
|
10
|
قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید .
|
11
|
در قسمت متن x حداقل ، 95 را تایپ کنید .
|
12
|
در قسمت حداکثر متن x ، 5250 را تایپ کنید .
|
13
|
در فیلد متن حداقل y ، 0 را تایپ کنید .
|
14
|
در قسمت متن حداکثر y ، 3 را تایپ کنید .
|
15
|
کادر بررسی مقیاس گزارش محور x را انتخاب کنید .
|
جهانی 1
1
|
روی Reverberation Time T20 کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
T20_value(f0)
|
س
|
درون یابی 10
|
(T20_11(f0)+T20_12(f0)+T20_13(f0)+T20_14(f0)+T20_15(f0)+T20_21(f0)+T20_22(f0)+T20_23(f0)+T20_14(f0)+T20_14(f0) )/10
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید .
|
6
|
زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید .
|
7
|
برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
اندازه گیری
|
محاسبه
|
جهانی 2
1
|
در پنجره Model Builder ، روی Reverberation Time T20 کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
(1-3*0.05)*T20_value(f0)
|
س
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
3 * فاصله JND
|
جهانی 3
1
|
روی Reverberation Time T20 کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
(1+3*0.05)*T20_value(f0)
|
س
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . تیک Show legends را پاک کنید .
|
8
|
در نوار ابزار Reverberation Time T20 ، روی Plot کلیک کنید .
|
شفافیت C80
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره Settings for 1D Plot Group ، Clarity C80 را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 4 – خالی برای پس پردازش/ راه حل های پارامتریک 3 (sol43) را انتخاب کنید .
|
4
|
از لیست انتخاب زمان ، First را انتخاب کنید .
|
5
|
برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید .
|
6
|
در قسمت متن عنوان ، میانگین را روی جفت منبع و گیرنده تایپ کنید .
|
7
|
قسمت Plot Settings را پیدا کنید .
|
8
|
چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، f (Hz) را تایپ کنید .
|
9
|
کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، C80 (dB) را تایپ کنید .
|
10
|
قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید .
|
11
|
در قسمت متن x حداقل ، 95 را تایپ کنید .
|
12
|
در قسمت حداکثر متن x ، 5250 را تایپ کنید .
|
13
|
در فیلد متن حداقل y ، -5 را تایپ کنید .
|
14
|
در قسمت حداکثر متن y ، 8 را تایپ کنید .
|
15
|
کادر بررسی مقیاس گزارش محور x را انتخاب کنید .
|
16
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، سمت چپ بالا را انتخاب کنید .
|
جهانی 1
1
|
روی Clarity C80 کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
C80_value(f0)
|
دسی بل
|
درون یابی 11
|
(C80_11(f0)+C80_12(f0)+C80_13(f0)+C80_14(f0)+C80_15(f0)+C80_21(f0)+C80_22(f0)+C80_23(f0)+C80_14(f0)(f0)+C80_14(f0) )/10
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید .
|
6
|
زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید .
|
7
|
برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
اندازه گیری
|
محاسبه
|
جهانی 2
1
|
در پنجره Model Builder ، روی Clarity C80 کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
C80_value(f0)-3*1
|
دسی بل
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
3 * فاصله JND
|
جهانی 3
1
|
روی Clarity C80 کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
C80_value(f0)+3*1
|
دسی بل
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . تیک Show legends را پاک کنید .
|
8
|
در نوار ابزار Clarity C80 ، روی Plot کلیک کنید .
|
تعریف D
1
|
در نوار ابزار صفحه اصلی ، روی Add Plot Group کلیک کنید و 1D Plot Group را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای گروه طرح 1 بعدی ، تعریف D را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Data را پیدا کنید . از فهرست مجموعه داده ، مطالعه 4 – خالی برای پس پردازش/ راه حل های پارامتریک 3 (sol43) را انتخاب کنید .
|
4
|
از لیست انتخاب زمان ، First را انتخاب کنید .
|
5
|
برای گسترش بخش عنوان کلیک کنید . از لیست نوع عنوان ، دستی را انتخاب کنید .
|
6
|
در قسمت متن عنوان ، میانگین را روی جفت منبع و گیرنده تایپ کنید .
|
7
|
قسمت Plot Settings را پیدا کنید .
|
8
|
چک باکس x-axis label را انتخاب کنید . در قسمت متن مرتبط، f (Hz) را تایپ کنید .
|
9
|
کادر بررسی برچسب محور y را انتخاب کنید . در قسمت متن مرتبط، D (%) را تایپ کنید .
|
10
|
قسمت Axis را پیدا کنید . تیک گزینه Manual axis limits را انتخاب کنید .
|
11
|
در قسمت متن x حداقل ، 95 را تایپ کنید .
|
12
|
در قسمت حداکثر متن x ، 5250 را تایپ کنید .
|
13
|
در فیلد متن حداقل y ، 0 را تایپ کنید .
|
14
|
در قسمت متن حداکثر y ، 100 را تایپ کنید .
|
15
|
کادر بررسی مقیاس گزارش محور x را انتخاب کنید .
|
16
|
قسمت Legend را پیدا کنید . از لیست موقعیت ، سمت چپ بالا را انتخاب کنید .
|
جهانی 1
1
|
روی Definition D کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
D50_meas(f0)
|
%
|
درون یابی 12
|
100*(D50_11(f0)+D50_12(f0)+D50_13(f0)+D50_14(f0)+D50_15(f0)+D50_21(f0)+D50_22(f0)+D50_23(f02+5)(f0) f0))/10
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
برای گسترش بخش Coloring and Style کلیک کنید . زیربخش Line style را پیدا کنید . از لیست Line ، Dashed را انتخاب کنید .
|
6
|
زیربخش نشانگرهای خط را پیدا کنید . از لیست نشانگر ، دایره را انتخاب کنید .
|
7
|
برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
اندازه گیری
|
محاسبه
|
جهانی 2
1
|
در پنجره Model Builder ، روی Definition D کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
D50_meas(f0)-3*0.05
|
%
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . از فهرست Legends ، Manual را انتخاب کنید .
|
8
|
در جدول تنظیمات زیر را وارد کنید:
|
افسانه ها
|
3 * فاصله JND
|
جهانی 3
1
|
روی Definition D کلیک راست کرده و Global را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای جهانی ، بخش y-Axis Data را پیدا کنید .
|
3
|
در جدول تنظیمات زیر را وارد کنید:
|
اصطلاح
|
واحد
|
شرح
|
D50_meas(f0)+3*0.05
|
%
|
4
|
قسمت x-Axis Data را پیدا کنید . از فهرست داده های منبع محور ، f0 را انتخاب کنید .
|
5
|
قسمت Coloring and Style را پیدا کنید . زیربخش Line style را پیدا کنید . از لیست خط ، نقطه نقطه را انتخاب کنید .
|
6
|
از لیست رنگ ، چرخه (بازنشانی) را انتخاب کنید .
|
7
|
قسمت Legends را پیدا کنید . تیک Show legends را پاک کنید .
|
8
|
در نوار ابزار Definition D ، روی Plot کلیک کنید .
|
دستورالعمل مدلسازی هندسه
هندسه در این مدل توسط Ref ارائه شده است. 2 . پس از وارد کردن آن، قسمت های نشیمن اکسترود می شوند. سپس سطوحی که منسوخ شده اند حذف می شوند. در نهایت، سطوح با توجه به انتساب مواد به گروه های انتخابی گروه بندی می شوند.
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی Blank Model کلیک کنید .
اضافه کردن کامپوننت
در نوار ابزار Home ، روی Add Component کلیک کنید و 3D را انتخاب کنید .
هندسه 1
واردات 1 (imp1)
1
|
در نوار ابزار صفحه اصلی ، روی واردات کلیک کنید .
|
2
|
در پنجره تنظیمات برای واردات ، بخش واردات را پیدا کنید .
|
3
|
روی Browse کلیک کنید .
|
4
|
به پوشه Application Libraries مدل بروید و روی فایل chamber_music_hall.mphbin دوبار کلیک کنید .
|
5
|
روی Import کلیک کنید .
|
6
|
روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید .
|
اکسترود 1 (ext1)
1
|
در نوار ابزار Geometry ، روی Extrude کلیک کنید .
|
2
|
در شیء imp1 ، فقط مرز 238 را انتخاب کنید.
|
3
|
در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید .
|
4
|
در جدول تنظیمات زیر را وارد کنید:
|
فواصل (متر)
|
0.8
|
اکسترود 2 (ext2)
1
|
در نوار ابزار Geometry ، روی Extrude کلیک کنید .
|
2
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
3
|
در شیء ext1 ، فقط مرزهای 197، 213، 408، 419 و 661 را انتخاب کنید.
|
4
|
در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید .
|
5
|
در جدول تنظیمات زیر را وارد کنید:
|
فواصل (متر)
|
0.8
|
اکسترود 3 (ext3)
1
|
در نوار ابزار Geometry ، روی Extrude کلیک کنید .
|
2
|
در شیء ext2 ، فقط Boundary 724 را انتخاب کنید.
|
3
|
در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید .
|
4
|
در جدول تنظیمات زیر را وارد کنید:
|
فواصل (متر)
|
0.8
|
اکسترود 4 (ext4)
1
|
در نوار ابزار Geometry ، روی Extrude کلیک کنید .
|
2
|
در شیء ext3 ، فقط Boundary 746 را انتخاب کنید.
|
3
|
در پنجره تنظیمات برای Extrude ، بخش Distances را پیدا کنید .
|
4
|
در جدول تنظیمات زیر را وارد کنید:
|
فواصل (متر)
|
0.8
|
حذف نهادهای 1 (del1)
1
|
در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Delete Entities را انتخاب کنید .
|
2
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
3
|
در شیء ext4 ، فقط Boundaries 240، 252، 300، 359، 481، 543 و 597 را انتخاب کنید.
|
4
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
5
|
در شیء ext4 ، فقط مرزهای 228، 240، 252، 282، 300، 341، 359، 481، 543 و 597 را انتخاب کنید.
|
6
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
7
|
در شیء ext4 ، فقط مرزهای 228، 240، 252، 282، 300، 341، 359، 460، 481، 519، 543، 582، و 597 را انتخاب کنید.
|
8
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
9
|
در شیء ext4 ، فقط مرزهای 199، 220، 228، 240، 252، 282، 300، 341، 359، 436، 452، 460، 481، 519، 543، 582، و 59 را انتخاب کنید.
|
10
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
11
|
در شیء ext4 ، Boundaries 199, 220, 228, 240, 252, 282, 300, 341, 359, 436, 452, 460, 481, 519, 543, 581, 543, 581, 543, 581, 282, 282, 300, 341, 359, 452, 460, 481, 519, 543, 581, 227, 543, 581, 227, 227, 240, 252, 282, 240, 252, 282, 527 ، 742–744، 746، 750، 754، 755، و 760 فقط.
|
12
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
13
|
در شیء ext4 ، Boundaries 199, 220, 228, 240, 252, 282, 300, 341, 359, 436, 452, 460, 481, 519, 543, 581, 543, 581, 543, 581, 282, 282, 300, 341, 359, 452, 460, 481, 519, 543, 581, 227, 543, 581, 227, 227, 240, 252, 282, 240, 252, 282, 527 ، 742–746، 750، 751، 754، 755، و 760 فقط.
|
14
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
گچ (همه)
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، Plaster (all) را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید: 1-196, 198, 201-216, 218, 220, 222-245, 250-387, 389-397, 399-410, 413, 415-424,429 439، 441، 443، 445-476، 478-609، 611-632، 634، 639، 644-680، 682-694، 699-702، 706، 708-713، 717-716، انتخاب کنید . فیلد متنی
|
6
|
روی OK کلیک کنید .
|
پانل های صحنه
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، پانل های مرحله را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید : 10، 11، 13-92 در قسمت انتخاب متن.
|
6
|
روی OK کلیک کنید .
|
پنجره ها
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، Windows را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید: 194, 369, 540, 725-728 در قسمت متن Selection .
|
6
|
روی OK کلیک کنید .
|
نشستن
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، Seating را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید: 158، 160، 162، 164، 166-169، 195، 197، 199، 200، 205، 209، 211، 222-224، 229، 223-169، 229، 223-169، 257، 263، 273-275، 280، 282-289، 309، 315، 319، 321، 330-332، 337، 339-346، 370، 376، 379، 381، 381، 379، 381، 384 427، 428، 445-447، 452، 454، 455، 459-464، 477، 482، 488، 492، 494، 502-504، 509، 511، 512، 515، 514، 515، 514، 515، 515 551، 553، 560، 561، 565، 570، 572، 573، 591، 597، 607، 608، 610، 613، 616، 618-621، 625-628، 625-628، 634-638، 636، 636، 625، 625، 625، 625، 638، 638 698, 703-705, 707, 714, 715, 717, 719-723 در قسمت انتخاب متن.
|
6
|
روی OK کلیک کنید .
|
کف
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، Floor را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید: 12، 96، 98-107، 109-115، 117، 119، 122، 126، 132، 135-140، 142، 146، 150، 154، 145، 141، 188, 190, 193, 298, 300, 304, 363, 365, 368, 390, 393, 396, 397, 408, 413, 473, 475, 476, 534, 476, 476, 475, 475, 476, 476, 531, 201, 2015 631, 632, 639, 659, 677, 684, 685, 699-702, 706, 712, 713, 716, 718, 730 در قسمت انتخاب متن.
|
6
|
روی OK کلیک کنید .
|
سقف
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، سقف را در قسمت متن برچسب تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید: 2، 8، 97، 120، 127، 143، 152، 181، 186، 191، 238، 241، 250، 252، 295، 301، 305، 305، 305، 305، 305 359، 361، 366، 400، 403، 407، 415، 417، 456، 470، 478، 480، 513، 518، 530، 532، 537، 562، 574، 574، 562، 537، 562، 574، 537 652، 653، 655، 656، 663، 690، 693، 709 در قسمت انتخاب متن.
|
6
|
روی OK کلیک کنید .
|
گچ ساختاری
1
|
در نوار ابزار Geometry ، روی Selections کلیک کنید و Explicit Selection را انتخاب کنید .
|
2
|
در پنجره تنظیمات برای انتخاب صریح ، Structured plaster را در قسمت نوشتار Label تایپ کنید .
|
3
|
قسمت Entities to Select را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید .
|
4
|
روی Paste Selection کلیک کنید .
|
5
|
در کادر محاوره ای Paste Selection ، del1 را تایپ کنید: 1، 3-7، 9، 108، 121، 128-131، 145، 148، 149، 151، 153، 171-180، 182، 187، 1920، 201- 206, 208, 212-216, 218, 220, 225, 227, 233, 235, 239, 243, 251, 253, 259-262, 264, 266-272, 282,272, 276, 276, 266, 272, 272, 276 306 308 311-314 316 318 323 324 326 329 333 335 347 349 353 357 358 360 362 389، 391، 392، 394، 395، 399، 401، 405، 416، 418، 426، 429-439، 441، 443، 448، 450، 457، 464، 450، 457، 465، 450، 457، 465، 426 489, 491, 496-501, 505, 507, 514, 520, 525, 527, 531, 533, 543-546, 548, 550, 554-559, 563, 520, 525, 527, 531, 533, 543-546, 548, 550, 554-559, 563, 554, 559, 565, 565, 567 587, 593-596, 598, 600-606, 611, 614, 615, 629, 630, 634, 680, 711 در قسمت انتخاب متن.
|
6
|
روی OK کلیک کنید .
|
7
|
در نوار ابزار Geometry ، روی ساختن همه کلیک کنید .
|
8
|
روی دکمه Go to Default View در نوار ابزار Graphics کلیک کنید .
|
