آنتن تشدید کننده دی الکتریک
معرفی
در این مثال، یک آنتن شکاف با قرار دادن یک ساختار بلوک دی الکتریک در بالای آنتن تقویت می شود. این بلوک دارای عناصر فلزی اضافی است که بر روی آن نقش بسته اند که به عنوان یک عدسی عمل می کنند و الگوی تابش را هدایت می کنند و جهت را افزایش می دهند. مدل در شکل 1 نشان داده شده است .

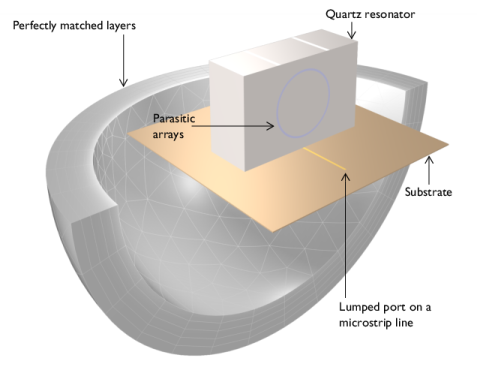

شکل 1: آنتن تشدید کننده دی الکتریک متصل به شکاف با آرایه های انگلی. فقط یک چهارم کل PML ها در این شکل نشان داده شده است.
تعریف مدل
یک آنتن شکاف با بریدن یک بخش مستطیلی از سطح زمین تشکیل می شود. این آنتن اسلات از 50 Ω تغذیه می شود . خط میکرواستریپ که از 50 Ω تغذیه می شود . پورت یکپارچه، نشان دهنده منبع تغذیه است. خط میکرواستریپ تا حدودی از شکاف امتداد می یابد و یک خرد تنظیم را تشکیل می دهد. هم صفحه زمین و هم خط میکرو نوار به عنوان سطوحی بی نهایت نازک در نظر گرفته می شوند و فرض می شود که سطوح رسانای الکتریکی کامل (PEC) هستند.
یک بلوک از دی الکتریک کوارتز، بالای آنتن شکاف قرار می گیرد. این بلوک به عنوان یک ساختار تشدید کننده و همچنین به عنوان یک عنصر تابشی عمل می کند. جهت الگوی تابش با الگوبرداری از لایه های فلزی اضافی بر روی بلوک بهبود می یابد. در این مثال، دو نوار در امتداد بالا و دو حلقه در امتداد هر وجه اضافه شده است. این لایه‌ها به‌عنوان صفحات PEC بی‌نهایت نازک مدل‌سازی می‌شوند. ابعاد این عناصر به گونه ای انتخاب می شوند که در فرکانس کاری 2.9 گیگاهرتز تشدید شوند. این عناصر تغذیه نشده اضافی برای افزایش جهت ساختار آنتن عمل می کنند.
کل ساختار آنتن در یک کره با خواص خلاء مدل سازی شده است. این کره توسط یک دامنه لایه کاملاً منطبق (PML) کوتاه شده است که به عنوان یک مرز برای فضای آزاد عمل می کند. فاصله آنتن تا PML متغیری است که نیاز به مطالعه دارد. PML نباید در ناحیه میدان نزدیک واکنشی ساختار آنتن باشد. با این حال، اندازه میدان نزدیک واکنشی کاملاً قابل تعریف نیست، بنابراین فاصله آنتن تا PML باید برای هر مدل مطالعه شود. ضخامت PML به خودی خود حیاتی نیست و می تواند تقریباً یک دهم قطر کره هوا باشد.

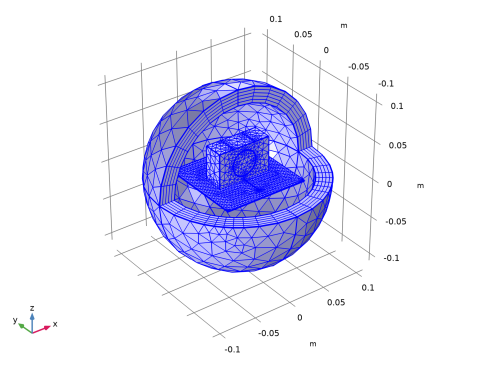

مش بندی سازه های تابشی نیاز به مراقبت دارد. به عنوان یک قاعده کلی، حداقل پنج عنصر در هر طول موج در هر ماده پیشنهاد می شود، اگرچه در صورت لزوم، می توان از سه عنصر استفاده کرد. علاوه بر این، لبه ها و سطوح منحنی باید با حداقل دو عنصر در وتر 90 درجه مشبک شوند و همیشه باید از دو معیار سختگیرانه تر استفاده شود. علاوه بر این، عناصر چهار وجهی با نسبت ابعادی واحد در اکثر مناطق مدل‌سازی ترجیح داده می‌شوند، به استثنای حوزه‌های PML. از آنجایی که دامنه PML ترجیحاً انرژی تابیده شده را در یک جهت جذب می کند، مش باید مطابق با این باشد. بنابراین یک توری جارو شده در مناطق PML توصیه می شود.
نتایج و بحث
ساختار برای فرکانس کاری 2.9 گیگاهرتز حل شده است. الگوهای تابش میدان دور در شکل 2 و شکل 3 نشان داده شده است . تابش هدایت شده توسط تشدید کننده دی الکتریک و نوارهای فلزی به سمت بالا جهت است.

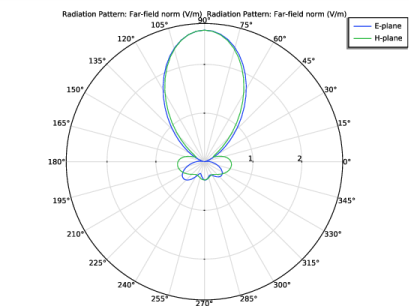

شکل 2: الگوی تابش میدان دور در E-plane در 2.9 گیگاهرتز.

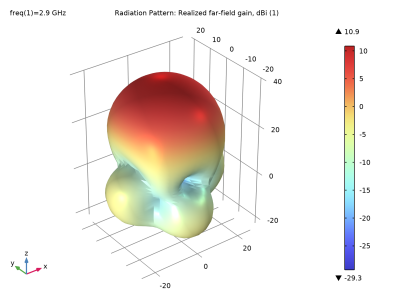

شکل 3: الگوی تابش میدان دور سه بعدی نشان می دهد که جهت گیری توسط تشدید کننده دی الکتریک و نوارهای فلزی افزایش می یابد.
مسیر کتابخانه برنامه: RF_Module/Antennas/dielectric_resonator_antenna
دستورالعمل های مدل سازی
از منوی File ، New را انتخاب کنید .
جدید
در پنجره جدید ، روی
Model Wizard کلیک کنید .
Model Wizard کلیک کنید .مدل جادوگر
1 | در پنجره Model Wizard ، روی  3D کلیک کنید . |
2 | در درخت انتخاب فیزیک ، فرکانس رادیویی > امواج الکترومغناطیسی، دامنه فرکانس (emw) را انتخاب کنید . |
3 | روی افزودن کلیک کنید . |
4 |  روی مطالعه کلیک کنید . |
5 | در درخت انتخاب مطالعه ، General Studies>Frequency Domain را انتخاب کنید . |
6 |  روی Done کلیک کنید . |
تعاریف جهانی
پارامترهای 1
1 | در پنجره Model Builder ، در قسمت Global Definitions روی Parameters 1 کلیک کنید . |
2 | در پنجره تنظیمات برای پارامترها ، بخش پارامترها را پیدا کنید . |
3 | در جدول تنظیمات زیر را وارد کنید: |
نام | اصطلاح | ارزش | شرح |
ضخامت | 20 [میلی] | 5.08E-4 متر | ضخامت بستر |
l_substrate | 110[mm] | 0.11 متر | طول، بستر |
w_line | 1.13[mm] | 0.00113 متر | عرض، خط تغذیه |
l_line | 40[mm] | 0.04 متر | طول، خط تغذیه |
w_resonator | 70[mm] | 0.07 متر | عرض، تشدید کننده دی الکتریک |
l_resonator | 25[mm] | 0.025 متر | طول، تشدید کننده دی الکتریک |
h_resonator | 45[mm] | 0.045 متر | ارتفاع، تشدید کننده دی الکتریک |
w_matching | 1.13[mm] | 0.00113 متر | عرض، خرد منطبق |
l_تطبیق | 35.2 [mm] | 0.0352 متر | طول، خرد همسان |
w_slot | 2.9[mm] | 0.0029 متر | عرض، شکاف |
l_slot | 18.5 [mm] | 0.0185 متر | طول، شکاف |
d_array | 30[mm] | 0.03 متر | جابجایی آرایه |
f0 | 2.9 [گیگاهرتز] | 2.9E9 هرتز | فرکانس فعلی |
lda0 | c_const/f0 | 0.10338 متر | طول موج، هوا |
h_max | 0.2 * lda0 | 0.020675 متر | حداکثر اندازه عنصر مش، هوا |
در اینجا mil به واحد میلی اینچ اشاره دارد. c_const یک ثابت COMSOL از پیش تعریف شده برای سرعت نور در خلاء است.
هندسه 1
ابتدا یک بلوک برای تشدید کننده دی الکتریک ایجاد کنید.
تشدید کننده دی الکتریک
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای بلوک ، تشدید کننده دی الکتریک را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_resonator را تایپ کنید . |
4 | در قسمت Depth متن، l_resonator را تایپ کنید . |
5 | در قسمت متن ارتفاع ، h_resonator را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، h_resonator/2 را تایپ کنید . |
یک بلوک برای زیرلایه اضافه کنید.
لایه
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، l_substrate را تایپ کنید . |
4 | در قسمت Depth text، l_substrate را تایپ کنید . |
5 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن z ، -thickness/2 را تایپ کنید . |
8 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
یک بلوک برای خط تغذیه میکرواستریپ اضافه کنید.
خط خوراک
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، خط خوراک را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_line را تایپ کنید . |
4 | در قسمت Depth text l_line را تایپ کنید . |
5 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن y ، -l_line/2 را تایپ کنید . |
8 | در قسمت متن z ، -thickness/2 را تایپ کنید . |
یک بلوک برای خرد منطبق که از انتهای خط تغذیه کشیده شده است اضافه کنید.
خرد مطابق
1 | در نوار ابزار Geometry ، روی  Block کلیک کنید . |
2 | در پنجره تنظیمات برای Block ، Matching stub را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Size and Shape را پیدا کنید . در قسمت متن Width ، w_matching را تایپ کنید . |
4 | در قسمت Depth text، l_matching را تایپ کنید . |
5 | در قسمت متن ارتفاع ، ضخامت را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت متن y ، l_matching/2 را تایپ کنید . |
8 | در قسمت متن z ، -thickness/2 را تایپ کنید . |
9 |  روی Build Selected کلیک کنید . |
سپس، یک صفحه کار برای شکاف اضافه کنید. شکاف بین تشدید کننده دی الکتریک و زیرلایه قرار دارد.

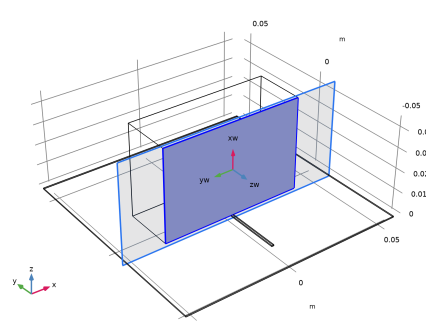

صفحه کار 1 (wp1)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، روی نمایش صفحه کار کلیک کنید .  |
صفحه کار 1 (wp1)> هندسه صفحه
در پنجره Model Builder ، روی صفحه هندسه کلیک کنید .
یک مستطیل برای شکاف ایجاد کنید.
صفحه کار 1 (wp1)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
4 | در قسمت متن Width ، l_slot را تایپ کنید . |
5 | در قسمت متن ارتفاع ، w_slot را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 |  روی Build Selected کلیک کنید . |
یک صفحه کار را روی یکی از دیوارهای جانبی تشدید کننده دی الکتریک اضافه کنید. برای دسترسی به نوار ابزار Geometry می توانید روی Close در نوار ابزار Work Plane فعلی کلیک کنید.
صفحه کار 2 (wp2)
1 | در پنجره Model Builder ، روی Geometry 1 کلیک راست کرده و Work Plane را انتخاب کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء blk1 ، فقط مرز 3 را انتخاب کنید. |
با استفاده از پنجره Selection List ممکن است انتخاب مرز صحیح آسان تر باشد . برای باز کردن این پنجره، در نوار ابزار Home روی Windows کلیک کرده و Selection List را انتخاب کنید . (اگر از دسکتاپ کراس پلتفرم استفاده می کنید، ویندوز را در منوی اصلی پیدا می کنید.)
5 |  روی Show Work Plane کلیک کنید . |
صفحه کار 2 (wp2)> هندسه صفحه

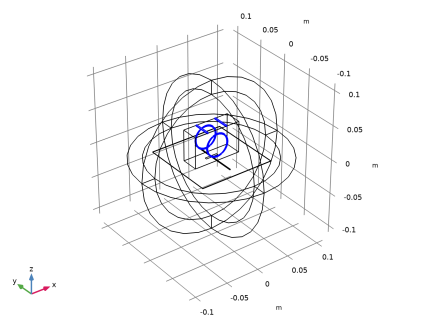

یک دایره برای نوار حلقه ایجاد کنید.
صفحه کار 2 (wp2)> دایره 1 (c1)
1 | در نوار ابزار Work Plane ، روی  Circle کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات دایره ، بخش اندازه و شکل را پیدا کنید . |
4 | در قسمت نوشتاری Radius ، 16.8[mm] را تایپ کنید . |
5 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (متر) |
لایه 2 | 1[mm] |
کپی 1 (کپی1)
1 | روی Geometry 1 کلیک راست کرده و Transforms>Copy را انتخاب کنید . |
برای دسترسی به نوار ابزار Geometry می توانید روی Close در نوار ابزار Work Plane فعلی کلیک کنید.
2 | فقط شیء wp2 را انتخاب کنید. |
3 | در پنجره تنظیمات برای کپی ، بخش Displacement را پیدا کنید . |
4 | در قسمت متن y ، l_resonator را تایپ کنید . |
5 |  روی Build Selected کلیک کنید . |

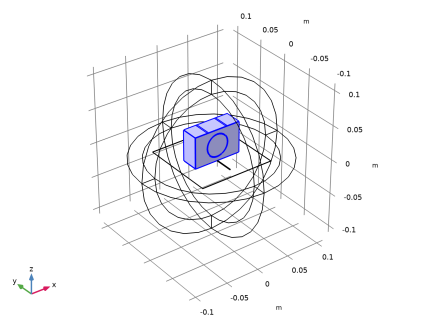

یک صفحه کار در بالای تشدید کننده دی الکتریک اضافه کنید.
صفحه کار 3 (wp3)
1 | در نوار ابزار هندسه ، روی صفحه  کار کلیک کنید . |
2 | در پنجره تنظیمات برای صفحه کار ، قسمت تعریف هواپیما را پیدا کنید . |
3 | از لیست نوع هواپیما ، Face parallel را انتخاب کنید . |
4 | در شیء blk1 ، فقط مرز 4 را انتخاب کنید. |
5 |  روی Show Work Plane کلیک کنید . |
صفحه کار 3 (wp3)> هندسه صفحه
یک مستطیل برای نوار کوتاه ایجاد کنید.
صفحه کار 3 (wp3)> مستطیل 1 (r1)
1 | در نوار ابزار Work Plane ، روی  Rectangle کلیک کنید . |
2 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
3 | در پنجره تنظیمات برای Rectangle ، بخش Size and Shape را پیدا کنید . |
4 | در قسمت متن Width ، 2[mm] را تایپ کنید . |
5 | در قسمت متن ارتفاع ، l_resonator را تایپ کنید . |
6 | قسمت Position را پیدا کنید . از لیست پایه ، مرکز را انتخاب کنید . |
7 | در قسمت نوشتار xw ، -d_array/2 را تایپ کنید . |
صفحه کار 3 (wp3)> آرایه 1 (arr1)
1 | در نوار ابزار Work Plane ، روی  Transforms کلیک کنید و Array را انتخاب کنید . |
2 | فقط شی r1 را انتخاب کنید. |
3 | در پنجره تنظیمات آرایه ، بخش Size را پیدا کنید . |
4 | در قسمت نوشتار اندازه xw ، 2 را تایپ کنید . |
5 | قسمت Displacement را پیدا کنید . در قسمت متن xw ، d_array را تایپ کنید . |
6 |  روی Build Selected کلیک کنید . |
ایجاد هندسه را با افزودن یک کره برای PML ها به پایان برسانید.
PML ها
1 | روی Geometry 1 کلیک راست کرده و Sphere را انتخاب کنید . |
2 | در پنجره تنظیمات برای Sphere ، PMLs را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Size را پیدا کنید . در قسمت متن Radius 0.11 را تایپ کنید . |
4 | برای گسترش بخش لایه ها کلیک کنید . در جدول تنظیمات زیر را وارد کنید: |
نام لایه | ضخامت (متر) |
لایه 1 | 0.02 |
5 |  روی Build All Objects کلیک کنید . |
6 |  روی دکمه Zoom Out در نوار ابزار Graphics کلیک کنید . |

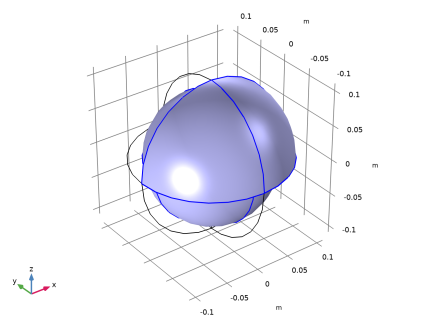

هندسه نهایی آنتن تشدید کننده دی الکتریک را بر روی یک بستر نازک محصور شده توسط PML توصیف می کند.
تعاریف
کاملاً منطبق بر لایه 1 (pml1)
1 | در نوار ابزار تعاریف ، روی لایه  کاملاً منطبق کلیک کنید . |
2 | فقط دامنه های 1-4 و 10-13 را انتخاب کنید. |
3 | در پنجره تنظیمات برای لایه کاملاً منطبق ، قسمت هندسه را پیدا کنید . |
4 | از لیست Type ، Spherical را انتخاب کنید . |
تعاریف
قبل از تنظیم فیزیک مجموعه ای از انتخاب ها را برای استفاده ایجاد کنید. ابتدا یک انتخاب برای زیرلایه ایجاد کنید.
لایه
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه های 6، 8 و 9 را انتخاب کنید.  |
انتخاب هایی را برای تشدید کننده دی الکتریک، خط میکرواستریپ، صفحه زمین و نوارهای فلزی اضافه کنید.
تشدید کننده دی الکتریک
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Dielectric resonator را در قسمت نوشتار Label تایپ کنید . |
3 | فقط دامنه 7 را انتخاب کنید.  |
خط میکرو استریپ
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، خط Microstrip را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |

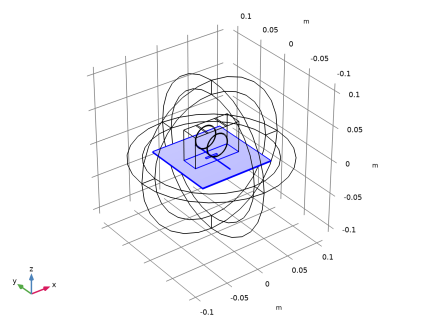

4 | فقط مرزهای 34 و 40 را انتخاب کنید.  |
هواپیمای زمینی
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، Ground plane را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 16، 20، 35، 36، 42، 43 و 66 را انتخاب کنید.  |
نوارهای فلزی
1 | در نوار ابزار تعاریف ، روی  Explicit کلیک کنید . |
2 | در پنجره تنظیمات برای Explicit ، نوارهای فلزی را در قسمت نوشتار برچسب تایپ کنید . |
3 | قسمت Input Entities را پیدا کنید . از لیست سطح نهاد هندسی ، Boundary را انتخاب کنید . |
4 | فقط مرزهای 23-27، 52، 53، 62، 63، و 69 را انتخاب کنید.  |
5 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
برای داشتن دید بهتر، برخی از مرزها را سرکوب کنید. علاوه بر این، با اختصاص تنظیمات به دست آمده به گره View، می توانید به راحتی بعداً با کلیک بر روی دکمه Go to View 5 در نوار ابزار Graphics به همان نمای بازگردید .
مشاهده 5
1 | در نوار ابزار تعاریف ، روی  View کلیک کنید . |
2 |  روی دکمه Wireframe Rendering در نوار ابزار Graphics کلیک کنید . |
پنهان کردن برای فیزیک 1
1 | روی View 5 کلیک راست کرده و Hide for Physics را انتخاب کنید . |
2 | در پنجره تنظیمات برای Hide for Physics ، روی  Show Entities in Selection کلیک کنید . |
3 | فقط دامنه های 2، 5 و 11 را انتخاب کنید.  |
امواج الکترومغناطیسی، دامنه فرکانس (EMW)
هادی الکتریکی کامل 2
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی امواج الکترومغناطیسی ، دامنه فرکانس (emw) کلیک راست کرده و شرایط مرزی Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، خط Microstrip را انتخاب کنید . |
هادی الکتریکی کامل 3
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 | از لیست Selection ، Ground plane را انتخاب کنید . |
هادی الکتریکی کامل 4
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Perfect Electric Conductor را انتخاب کنید . |
2 | در پنجره Settings for Perfect Electric Conductor ، قسمت Boundary Selection را پیدا کنید . |
3 | از لیست انتخاب ، نوارهای فلزی را انتخاب کنید . |

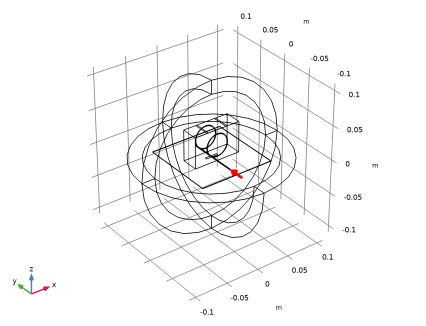

پورت انجماد 1
1 | در نوار ابزار Physics ، روی  Boundaries کلیک کنید و Lumped Port را انتخاب کنید . |
2 |  روی دکمه Zoom In در نوار ابزار Graphics ، چند بار کلیک کنید تا مرز پورت را به وضوح ببینید. |
3 | فقط مرز 33 را انتخاب کنید.  |
برای پورت اول، تحریک موج به طور پیش فرض روشن است .
4 |  روی دکمه Zoom Extents در نوار ابزار Graphics کلیک کنید . |
دامنه میدان دور 1
در نوار ابزار Physics ، روی Domains کلیک کنید و دامنه Far-Field Domain را انتخاب کنید .
Domains کلیک کنید و دامنه Far-Field Domain را انتخاب کنید .مواد
در مرحله بعد، خواص مواد را به مدل اختصاص دهید. با مشخص کردن هوا برای همه دامنه ها شروع کنید.
مواد را اضافه کنید
1 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material باز شود . |
2 | به پنجره Add Material بروید . |
3 | در درخت، Built-in>Air را انتخاب کنید . |
4 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
مواد
زیرلایه را با مواد دی الکتریک ε r = 3.38 بپوشانید.
لایه
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Materials راست کلیک کرده و Blank Material را انتخاب کنید . |
2 | در پنجره تنظیمات مواد ، Substrate را در قسمت نوشتار Label تایپ کنید . |
3 | قسمت انتخاب موجودیت هندسی را پیدا کنید . از لیست انتخاب ، Substrate را انتخاب کنید . |
4 | قسمت محتوای مواد را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
ویژگی | متغیر | ارزش | واحد | گروه اموال |
مجوز نسبی | epsilonr_iso ; epsilonrii = epsilonr_iso، epsilonrij = 0 | 3.38 | 1 | پایه ای |
نفوذپذیری نسبی | mur_eye ; murii = mur_iso، murij = 0 | 1 | 1 | پایه ای |
رسانایی الکتریکی | sigma_iso ; sigmaii = sigma_iso، sigmaij = 0 | 0 | S/m | پایه ای |
رزوناتور دی الکتریک را با کوارتز نادیده بگیرید.
مواد را اضافه کنید
1 | به پنجره Add Material بروید . |
2 | در درخت، AC/DC>Quartz را انتخاب کنید . |
3 | روی Add to Component در نوار ابزار پنجره کلیک کنید . |
4 | در نوار ابزار Home ، روی  Add Material کلیک کنید تا پنجره Add Material بسته شود . |
مواد
کوارتز (mat3)
1 | در پنجره تنظیمات برای مواد ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
2 | از لیست انتخاب ، تشدید کننده دی الکتریک را انتخاب کنید . |
مش 1
با استفاده از پارامتر h_max که قبلاً تعریف کردید، حداکثر اندازه مش را در حوزه هوا کوچکتر از 0.2 طول موج انتخاب کنید. برای مواد دی الکتریک، اندازه مش را با معکوس ریشه دوم ثابت دی الکتریک نسبی مقیاس کنید.
سایز 1
1 | در پنجره Model Builder ، در قسمت Component 1 (comp1) روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره ای Paste Selection ، عدد 5 را در قسمت انتخاب متن تایپ کنید. |
6 | روی OK کلیک کنید . |
7 | در پنجره تنظیمات برای اندازه ، قسمت اندازه عنصر را پیدا کنید . |
8 | روی دکمه Custom کلیک کنید . |
9 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
10 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_max را تایپ کنید . |
سایز ۲
1 | در پنجره Model Builder ، روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، Substrate را انتخاب کنید . |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_max/sqrt(3.38) را تایپ کنید . |
سایز 3
1 | روی Mesh 1 کلیک راست کرده و Size را انتخاب کنید . |
2 | در پنجره تنظیمات برای اندازه ، قسمت انتخاب موجودیت هندسی را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 | از لیست انتخاب ، تشدید کننده دی الکتریک را انتخاب کنید . |
5 | بخش اندازه عنصر را پیدا کنید . روی دکمه Custom کلیک کنید . |
6 | قسمت پارامترهای اندازه عنصر را پیدا کنید . |
7 | کادر انتخاب حداکثر اندازه عنصر را انتخاب کنید . در قسمت متن مرتبط، h_max/sqrt(4.2) را تایپ کنید . |
چهار وجهی رایگان 1
1 | در نوار ابزار Mesh ، روی  Free Tetrahedral کلیک کنید . |
2 | در پنجره تنظیمات برای Free Tetrahedral ، بخش انتخاب دامنه را پیدا کنید . |
3 | از لیست سطح نهاد هندسی ، دامنه را انتخاب کنید . |
4 |  روی Paste Selection کلیک کنید . |
5 | در کادر محاوره‌ای Paste Selection ، 5-9 را در قسمت متن انتخاب تایپ کنید . |
6 | روی OK کلیک کنید . |
برای PML ها از مش جاروب شده استفاده کنید.
جارو 1
در نوار ابزار Mesh ، روی Swept کلیک کنید .
Swept کلیک کنید .توزیع 1
1 | روی Swept 1 کلیک راست کرده و Distribution را انتخاب کنید . |
2 | روی Distribution 1 کلیک راست کرده و Build All را انتخاب کنید .  |
3 | در پنجره تنظیمات برای توزیع ، در نوار ابزار پنجره گرافیک  ، در کنار  رفتن به نمای پیش‌فرض کلیک کنید ، سپس برو به نمای 1 را انتخاب کنید تا وضعیت نمایان شدن دامنه‌های پنهان در آماده‌سازی پردازش نتایج بازنشانی شود. |
مطالعه 1
مرحله 1: دامنه فرکانس
1 | در پنجره Model Builder ، در بخش مطالعه 1 ، روی مرحله 1: دامنه فرکانس کلیک کنید . |
2 | در پنجره تنظیمات دامنه فرکانس ، بخش تنظیمات مطالعه را پیدا کنید . |
3 | در قسمت متن فرکانس ها ، f0 را تایپ کنید . |
4 | در نوار ابزار صفحه اصلی ،  روی محاسبه کلیک کنید . |
تنظیمات را طوری تنظیم کنید که هنجار میدان E را به صورت مقیاس دسی بل ببینید.
نتایج
میدان الکتریکی (emw)
1 | در پنجره Settings for 3D Plot Group ، قسمت Plot Settings را پیدا کنید . |
2 | کادر بررسی لبه های مجموعه داده Plot را پاک کنید . |
سطح 1
روی Electric Field (emw) کلیک راست کرده و Surface را انتخاب کنید .
انتخاب 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک راست کرده و Selection را انتخاب کنید . |
2 | در پنجره تنظیمات برای انتخاب ، قسمت انتخاب را پیدا کنید . |
3 |  روی Paste Selection کلیک کنید . |
4 | در کادر محاوره ای Paste Selection ، 13-44، 52، 53، 62، 63، 65-72 را در قسمت متن انتخاب تایپ کنید. |
5 | روی OK کلیک کنید . |
سطح 1
1 | در پنجره Model Builder ، روی Surface 1 کلیک کنید . |
2 | در پنجره تنظیمات برای Surface ، بخش Expression را پیدا کنید . |
3 | در قسمت متن Expression ، 20*log10(emw.normE) را تایپ کنید . |
4 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
5 | قسمت Coloring and Style را پیدا کنید .  روی تغییر جدول رنگ کلیک کنید . |
6 | در کادر محاوره ای Color Table ، Thermal>HeatCameraLight را در درخت انتخاب کنید. |
7 | روی OK کلیک کنید . |
چند برش
1 | در پنجره Model Builder ، روی Multislice کلیک کنید . |
2 | در پنجره تنظیمات برای Multislice ، بخش Multiplane Data را پیدا کنید . |
3 | زیربخش Z-planes را پیدا کنید . در قسمت متن Planes عدد 0 را تایپ کنید . |
4 | قسمت Expression را پیدا کنید . در قسمت متن Expression ، 20*log10(emw.normE) را تایپ کنید . |
شفافیت 1
1 | روی Multislice کلیک راست کرده و Transparency را انتخاب کنید . |
2 | در نوار ابزار Electric Field (emw) ، روی  Plot کلیک کنید . |
3 |  روی دکمه Zoom In در نوار ابزار Graphics کلیک کنید . |
الگوی تشعشع 1
1 | در پنجره Model Builder ، گره Results>2D Far Field (emw) را گسترش دهید ، سپس روی Radiation Pattern 1 کلیک کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش ارزیابی را پیدا کنید . |
3 | زیربخش Angles را پیدا کنید . در قسمت متنی Number of angles عدد 100 را تایپ کنید . |
4 | زیربخش جهت مرجع را پیدا کنید . در قسمت متن x ، 0 را تایپ کنید . |
5 | در قسمت متن y ، 1 را تایپ کنید . |
6 | زیربخش Normal vector را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
7 | در قسمت متن z ، 0 را تایپ کنید . |
8 | برای گسترش بخش Legends کلیک کنید . از فهرست Legends ، Manual را انتخاب کنید . |
9 | در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
هواپیمای الکترونیکی |
10 | در نوار ابزار 2D Far Field (emw) ، روی  Plot کلیک کنید . |
الگوی تشعشع 2
1 | روی Results>2D Far Field (emw)>Radiation Pattern 1 کلیک راست کرده و Duplicate را انتخاب کنید . |
2 | در پنجره تنظیمات برای الگوی تشعشع ، بخش ارزیابی را پیدا کنید . |
3 | زیربخش جهت مرجع را پیدا کنید . در قسمت متن x ، 1 را تایپ کنید . |
4 | در قسمت متن y عدد 0 را تایپ کنید . |
5 | زیربخش Normal vector را پیدا کنید . در قسمت متن x ، 0 را تایپ کنید . |
6 | در قسمت متن y ، -1 را تایپ کنید . |
7 | قسمت Legends را پیدا کنید . در جدول تنظیمات زیر را وارد کنید: |
افسانه ها |
هواپیمای H |
8 | در نوار ابزار 2D Far Field (emw) ، روی  Plot کلیک کنید . |
این الگوهای تابش میدان دور در صفحه E و صفحه H است ( شکل 2 ).

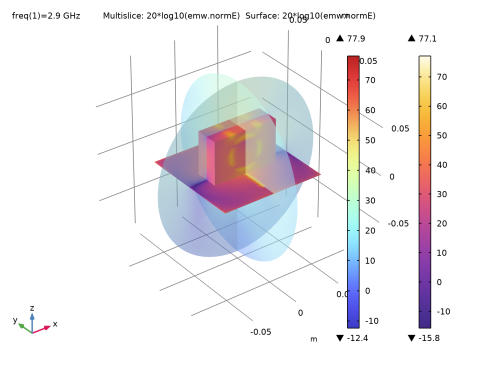

افزایش سه بعدی میدان دور (emw)
نمودار الگوی تابش میدان دور 3 بعدی را با شکل 3 مقایسه کنید .
ویژگی تطبیق ورودی (S 11 ) را در فرکانس شبیه سازی شده بررسی کنید.
